BT134 กับ BT136: การเปรียบเทียบทางเทคนิคที่สมบูรณ์สําหรับนักออกแบบวงจร

คําอธิบายเมตา: เปรียบเทียบ BT134 กับ BT136 TRIAC สําหรับการออกแบบการควบคุมพลังงานของคุณ การวิเคราะห์โดยละเอียดของการให้คะแนนปัจจุบัน ความไวของเกต ประสิทธิภาพการระบายความร้อน และคู่มือการเลือกแอปพลิเคชันสําหรับวิศวกร

สารบัญ

1. บทนํา: เหตุใด BT134 กับ BT136 จึงมีความสําคัญต่อการออกแบบของคุณ
2. ความแตกต่างทางเทคนิคที่สําคัญโดยย่อ
3. [การเปรียบเทียบพารามิเตอร์โดยละเอียด] (# 3 - การเปรียบเทียบพารามิเตอร์โดยละเอียด)
4. [การวิเคราะห์สถานการณ์การใช้งาน] (#4-การวิเคราะห์สถานการณ์การใช้งาน)
5. [ข้อควรพิจารณาเกี่ยวกับการจัดการความร้อนและเค้าโครง PCB] (#5-การจัดการความร้อน)
6. ต้นทุน ความพร้อมใช้งาน และปัจจัยห่วงโซ่อุปทาน
7. [เมื่อใดควรใช้ BT134 กับ BT136] (#7-เมื่อใดควรใช้)
8. คําถามที่พบบ่อย
9. สรุป

<ชื่อ = "1-บทนํา">

1. บทนํา: เหตุใด BT134 กับ BT136 จึงมีความสําคัญต่อการออกแบบของคุณ

เมื่อออกแบบวงจรควบคุมไฟ AC สําหรับอุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภค อุปกรณ์อุตสาหกรรม หรือระบบไฟส่องสว่าง การเลือก TRIAC ที่เหมาะสมเป็นสิ่งสําคัญในการบรรลุประสิทธิภาพที่เชื่อถือได้ BT134 และ BT136 เป็น TRIAC สองตัวที่ใช้กันอย่างแพร่หลายจากผู้ผลิตเซมิคอนดักเตอร์รายใหญ่ แต่รองรับช่วงพลังงานและข้อกําหนดการใช้งานที่แตกต่างกัน

คู่มือนี้ช่วยให้นักออกแบบวงจร วิศวกรอิเล็กทรอนิกส์กําลัง และทีมจัดซื้อเข้าใจความแตกต่างทางเทคนิคที่สําคัญระหว่าง BT134 และ BT136 ประเมินว่าอุปกรณ์ใดเหมาะกับสภาวะโหลดเฉพาะ และหลีกเลี่ยงข้อผิดพลาดในการออกแบบทั่วไป ไม่ว่าคุณจะควบคุมรีเลย์ขนาดเล็ก หรี่แสงหลอดไฟ หรือเปลี่ยนมอเตอร์ การเลือกระหว่าง TRIAC ทั้งสองนี้จะส่งผลโดยตรงต่อประสิทธิภาพของวงจร

BT134 ได้รับการออกแบบมาสําหรับการใช้งานกระแสไฟต่ําถึงปานกลางสูงถึง 4A RMS ในขณะที่ BT136 รองรับกระแสไฟที่สูงขึ้นถึง 4A RMS พร้อมความสามารถในการจ่ายกระแสไฟกระชากที่ดีกว่า การทําความเข้าใจความไวของเกต ระดับ dv/dt และความต้านทานความร้อนจะช่วยเพิ่มประสิทธิภาพการออกแบบของคุณสําหรับต้นทุน พื้นที่บอร์ด และการกระจายความร้อน

<ชื่อ = "ความแตกต่างทางเทคนิค 2 คีย์">

2. ความแตกต่างทางเทคนิคที่สําคัญโดยสรุป

ก่อนที่จะเจาะลึกข้อมูลจําเพาะโดยละเอียดต่อไปนี้เป็นการเปรียบเทียบอย่างรวดเร็วของพารามิเตอร์ที่สําคัญที่สุดที่ทําให้ BT134 แตกต่างจาก BT136:

| พารามิเตอร์ | BT134 | บีที BT136 | บีที ผลกระทบต่อการออกแบบ | Synology Inc. |-----------|-------|-------|------------------| | กระแสไฟ RMS สูงสุด (IT(RMS)) | 4A | 4A | 4A | 4A | ทั้งสองรองรับกระแสไฟฟ้าต่อเนื่องเดียวกัน | กระแสไฟกระชากแบบไม่ซ้ําซ้อนสูงสุด (ITSM) | 25A (20 มิลลิวินาที) | 25A (20 มิลลิวินาที) | ความสามารถในการจัดการไฟกระชากที่คล้ายคลึงกัน | กระแสทริกเกอร์ประตู (IGT) | 5-15mA (ทั่วไป 10mA) | 5-15mA (ทั่วไป 10mA) | ความไวของเกตที่เทียบเคียงได้ | เรตติ้ง dv/dt | 10V/μs (นาที) | 10V/μs (นาที) | ประสิทธิภาพการสับเปลี่ยนที่คล้ายกัน | อุณหภูมิทางแยกสูงสุด (Tj max) | 125 องศาเซลเซียส | 125 องศาเซลเซียส | ขีดจํากัดความร้อนเท่ากัน | ความต้านทานความร้อน (Rθ(ja)) | 60°C/W | 60°C 60°C/W | 60°C การกระจายความร้อนที่คล้ายคลึงกันในอากาศอิสระ | ตัวเลือกแพ็กเกจ | TO-126, SOT-82 | ประเทศไทย TO-220, TO-220AB | มิซูมิ BT136 มีอินเทอร์เฟซระบายความร้อนที่ดีกว่า | ช่วงการใช้งานทั่วไป | การหรี่แสงรีเลย์ขนาดเล็ก | มิซูมิ การควบคุมมอเตอร์ การสลับฮีตเตอร์ | มิซูมิ BT136 ที่ต้องการสําหรับความหนาแน่นของพลังงานที่สูงขึ้น

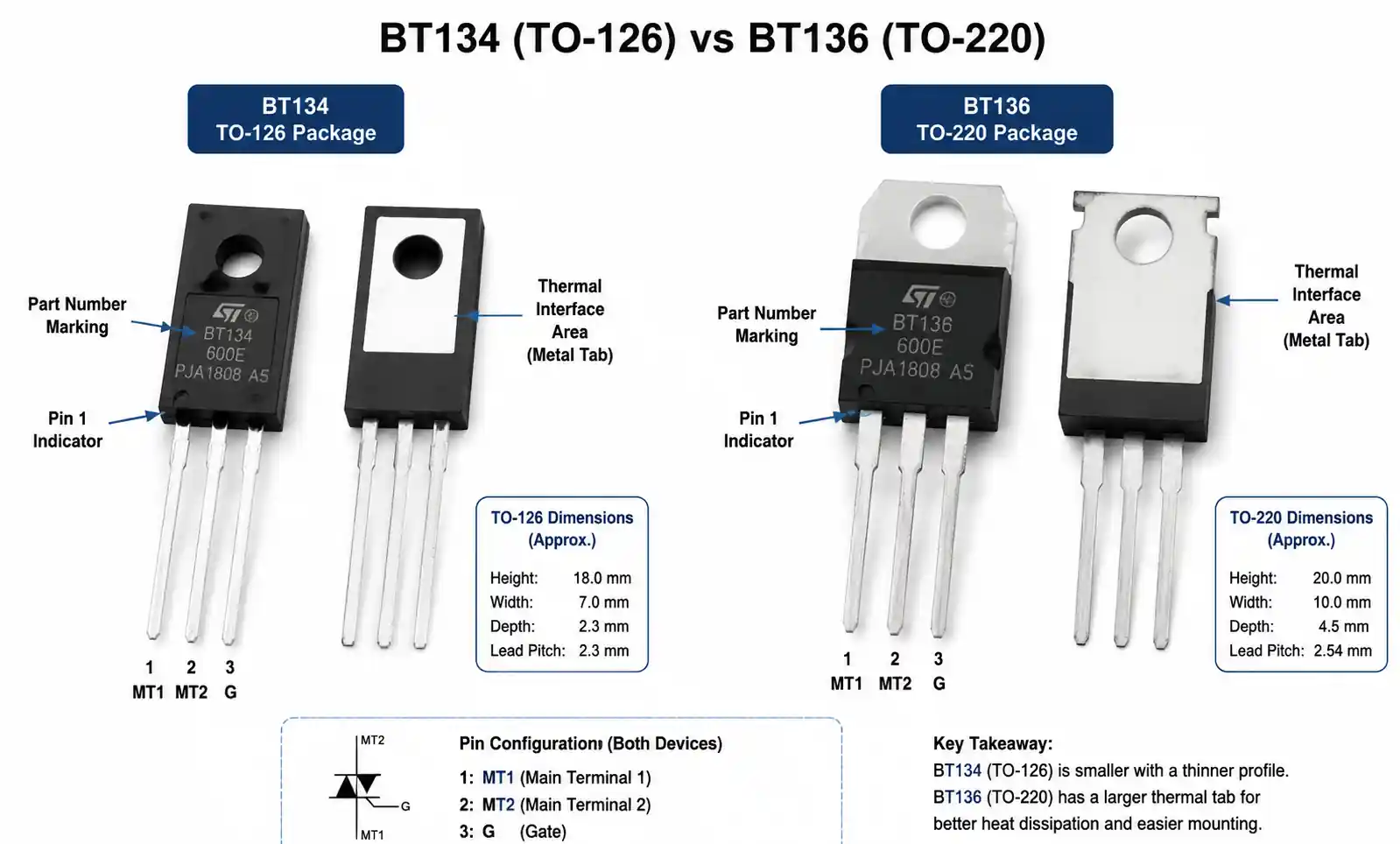

แม้ว่า TRIAC ทั้งสองจะมีพิกัดไฟฟ้าที่คล้ายคลึงกัน แต่ความแตกต่างที่สําคัญอยู่ที่ตัวเลือกแพ็คเกจและประสิทธิภาพการระบายความร้อนภายใต้สภาวะโหลดที่ยั่งยืน แพ็คเกจ TO-136 ของ BT220 ให้ความสามารถในการระบายความร้อนที่เหนือกว่า ทําให้เหมาะสําหรับการใช้งานกระแสไฟสูงอย่างต่อเนื่องซึ่งการจัดการความร้อนเป็นสิ่งสําคัญ

<ชื่อ = "3-รายละเอียดพารามิเตอร์เปรียบเทียบ">

3. การเปรียบเทียบพารามิเตอร์โดยละเอียด

ลักษณะทริกเกอร์ประตู

ทั้ง BT134 และ BT136 มีข้อกําหนดทริกเกอร์เกตที่คล้ายคลึงกัน แต่การทําความเข้าใจความแตกต่างจะช่วยเพิ่มประสิทธิภาพการออกแบบวงจรขับเคลื่อนของคุณ กระแสทริกเกอร์เกต (IGT) โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 5mA ถึง 15mA ในทุกควอแดรนต์ โดยอุปกรณ์ส่วนใหญ่จะทริกเกอร์ได้อย่างน่าเชื่อถือที่ 10mA อย่างไรก็ตาม ความไวของประตูจะแตกต่างกันไปตามอุณหภูมิและควอแดรนต์ในการทํางาน

ในควอแดรนท์ I (แรงดันบวก, กระแสเกตบวก) และควอแดรนท์ III (แรงดันลบ, กระแสเกตลบ) อุปกรณ์ทั้งสองมีค่า IGT ต่ําสุด ในควอแดรนต์ II และ IV ที่ขั้วเกตตรงข้ามกับขั้วขั้วหลัก อาจต้องใช้กระแสเกตที่สูงขึ้นเล็กน้อยเพื่อการทริกเกอร์ที่เชื่อถือได้ สําหรับการออกแบบที่ทํางานใกล้กับข้อกําหนดกระแสเกตขั้นต่ําการเพิ่มระยะขอบ 10-20% ช่วยให้มั่นใจได้ถึงการสลับที่สม่ําเสมอระหว่างการเปลี่ยนแปลงของอุณหภูมิตั้งแต่ -40°C ถึง 125°C อุณหภูมิทางแยก

แรงดันไฟฟ้าแบบเกตต่อ MT1 (VGT) โดยทั่วไปจะอยู่ระหว่าง 0.7V ถึง 1.5V ทําให้สามารถขับเคลื่อนโดยตรงจากเอาต์พุตไมโครคอนโทรลเลอร์ผ่านตัวต้านทานจํากัดกระแส สําหรับสัญญาณลอจิก 5V ตัวต้านทาน 330Ω ถึง 470Ω จะให้กระแสเกทที่เพียงพอในขณะที่อยู่ภายในขีดจํากัดการกระจายพลังงานของเกตที่ 0.2W

การปิดกั้นแรงดันไฟฟ้าและการรั่วไหล

TRIAC ทั้งสองมีให้เลือกในระดับแรงดันไฟฟ้าตั้งแต่ 400V ถึง 800V ซึ่งครอบคลุมการใช้งานแรงดันไฟฟ้ากระแสสลับส่วนใหญ่ทั่วโลก สําหรับระบบ AC 120V อุปกรณ์ 400V หรือ 600V ให้ระยะขอบที่เพียงพอ สําหรับระบบไฟฟ้ากระแสสลับ 230V แนะนําให้ใช้เกรด 600V หรือ 800V เพื่อจัดการกับแรงดันไฟชั่วคราวจากโหลดอุปนัยหรือไฟกระชากที่เกิดจากฟ้าผ่า

กระแสไฟรั่วนอกสถานะ (IDRM และ IRRM) ยังคงต่ํากว่า 10μA ที่แรงดันไฟฟ้าที่กําหนดและอุณหภูมิทางแยก 25°C เพิ่มขึ้นเป็นประมาณ 50-100μA ที่อุณหภูมิทางแยกสูงสุด การรั่วไหลนี้เล็กน้อยในการใช้งานส่วนใหญ่ แต่อาจมีความสําคัญในวงจรขับเคลื่อนเกตอิมพีแดนซ์สูงหรือการออกแบบสแตนด์บายที่ใช้พลังงานต่ําเป็นพิเศษ

ลักษณะในสถานะ

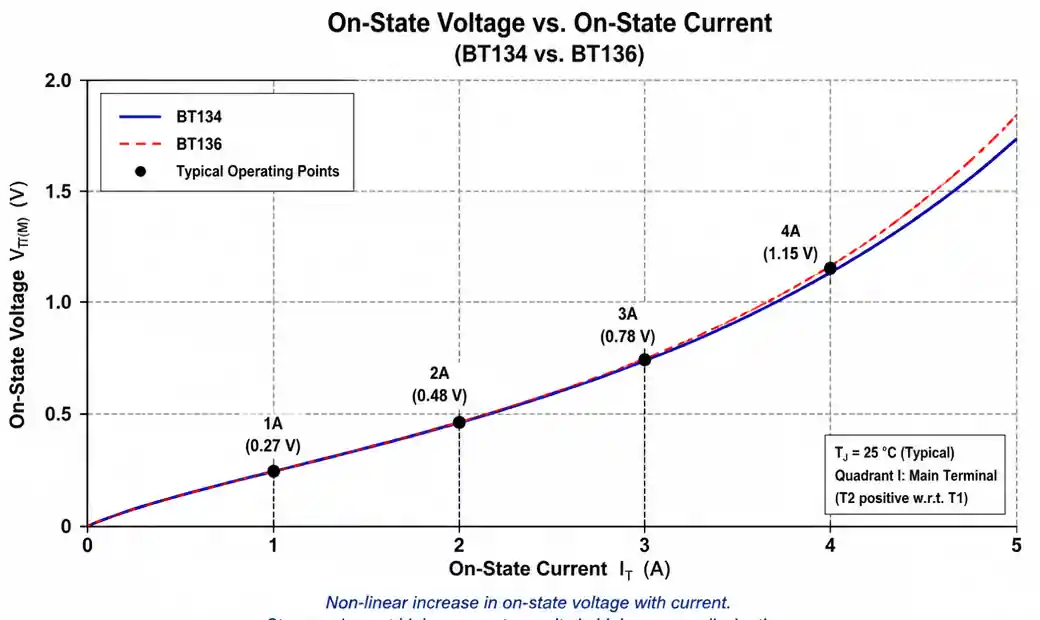

แรงดันไฟฟ้าตกคร่อมในสถานะ (VT(M)) ในอุปกรณ์ทั้งสองโดยทั่วไปจะอยู่ที่ 1.2V ถึง 1.5V ที่กระแสไฟที่กําหนด ส่งผลให้เกิดการสูญเสียการนําไฟฟ้าที่ต้องนํามาพิจารณาในการคํานวณความร้อน สําหรับโหลด 4A สิ่งนี้แปลเป็นการกระจายพลังงานประมาณ 5-6W ใน TRIAC เอง

ความต้านทานในสถานะไม่คงที่ แต่เพิ่มขึ้นตามกระแสเนื่องจากฟิสิกส์ทางแยกสองขั้วของอุปกรณ์ ที่กระแสต่ําต่ํากว่า 1A, VT(M) อาจอยู่ที่ประมาณ 0.9V ในขณะที่ที่กระแสสูงสุดใกล้ 4A อาจสูงถึง 1.5V หรือสูงกว่า ลักษณะที่ไม่เป็นเชิงเส้นนี้ส่งผลต่อความเป็นเส้นตรงของหรี่ไฟและต้องพิจารณาอย่างรอบคอบในการใช้งานการควบคุมที่แม่นยํา

<ชื่อ = "การวิเคราะห์สถานการณ์ 4 แอปพลิเคชัน">

4. การวิเคราะห์สถานการณ์การใช้งาน

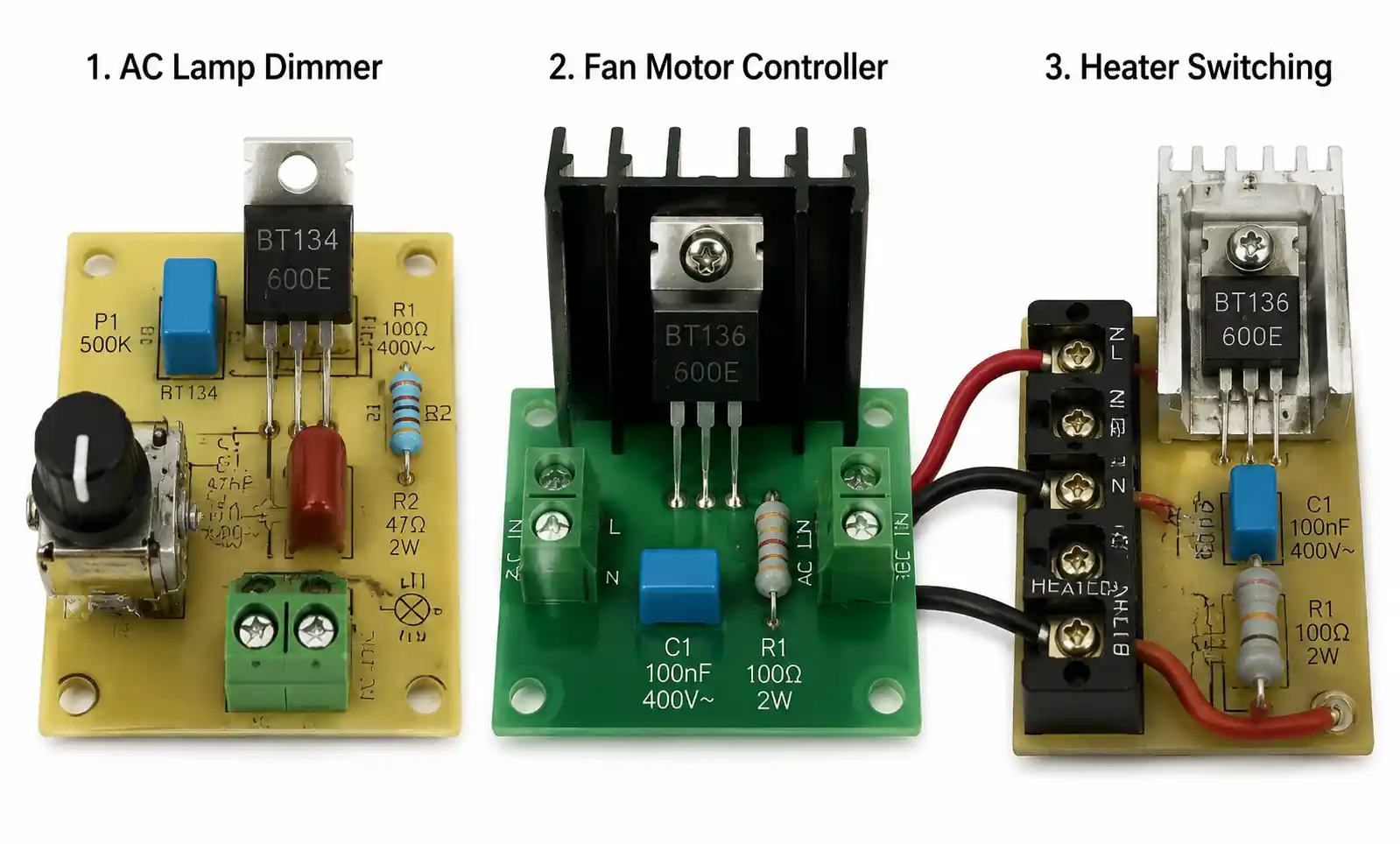

การควบคุมแสงสว่างที่อยู่อาศัย

สําหรับการหรี่แสงหลอดไส้และวงจรหรี่ไฟที่เข้ากันได้กับ LED ทั้ง BT134 และ BT136 ทํางานได้อย่างมีประสิทธิภาพสูงสุด 500W ที่ 120V AC หรือ 1000W ที่ 230V AC ทางเลือกขึ้นอยู่กับข้อจํากัดด้านพื้นที่ PCB และการออกแบบระบายความร้อน

BT134 ในแพ็คเกจ TO-126 หรือ SOT-82 เหมาะกับการออกแบบสวิตช์หรี่ไฟขนาดกะทัดรัดที่ติดตั้ง TRIAC บน PCB ที่มีพื้นที่ฮีทซิงค์จํากัด การเพิ่มฮีทซิงค์แบบคลิปออนขนาดเล็กหรือพึ่งพาการเททองแดงเพื่อกระจายความร้อนสามารถจัดการภาระความร้อนสําหรับการใช้งานลดแสงที่อยู่อาศัยทั่วไปที่มีรอบการทํางาน 30-70%

BT136 ในแพ็คเกจ TO-220 เหมาะสําหรับสวิตช์หรี่ไฟแบบติดผนังที่จัดการกับการทํางานเต็มที่อย่างต่อเนื่องหรือการติดตั้งในกล่องไฟฟ้าที่จํากัดซึ่งมีการระบายอากาศไม่ดี การติดตั้งแบบสลักเกลียวของ TO-220 กับกล่องหุ้มโลหะหรือฮีทซิงค์เฉพาะให้เส้นทางระบายความร้อนที่เหนือกว่า ทําให้อุณหภูมิทางแยกต่ํากว่าขีดจํากัด 125°C แม้ในสภาวะที่เลวร้ายที่สุด

การควบคุมมอเตอร์และพัดลมขนาดเล็ก

แอพพลิเคชั่นควบคุมมอเตอร์ไฟฟ้ากระแสสลับ โดยเฉพาะอย่างยิ่งสําหรับพัดลม ปั๊ม และเครื่องใช้ไฟฟ้าขนาดเล็ก ได้รับประโยชน์จากแพ็คเกจที่แข็งแกร่งของ BT136 มอเตอร์นําเสนอโหลดอุปนัยที่มีกระแสไหลเข้าสูงระหว่างการสตาร์ทเครื่อง ซึ่งต้องการความสามารถในการจ่ายกระแสไฟกระชากที่ดีและระยะขอบความร้อน

ระหว่างการสตาร์ทมอเตอร์ TRIAC ต้องจัดการ 3-5 เท่าของกระแสไฟวิ่งที่กําหนดเป็นเวลา 100-500 มิลลิวินาที แม้ว่าทั้ง BT134 และ BT136 จะสามารถรองรับกระแสไฟกระชาก 25A ได้เป็นเวลาครึ่งรอบหนึ่งรอบ แต่รอบการสตาร์ทซ้ําๆ จะสะสมความเครียดจากความร้อน การมีเพศสัมพันธ์ทางความร้อนที่ดีขึ้นของ BT136 กับฮีทซิงค์ช่วยให้กระจายความร้อนได้เร็วขึ้นระหว่างรอบการสตาร์ท

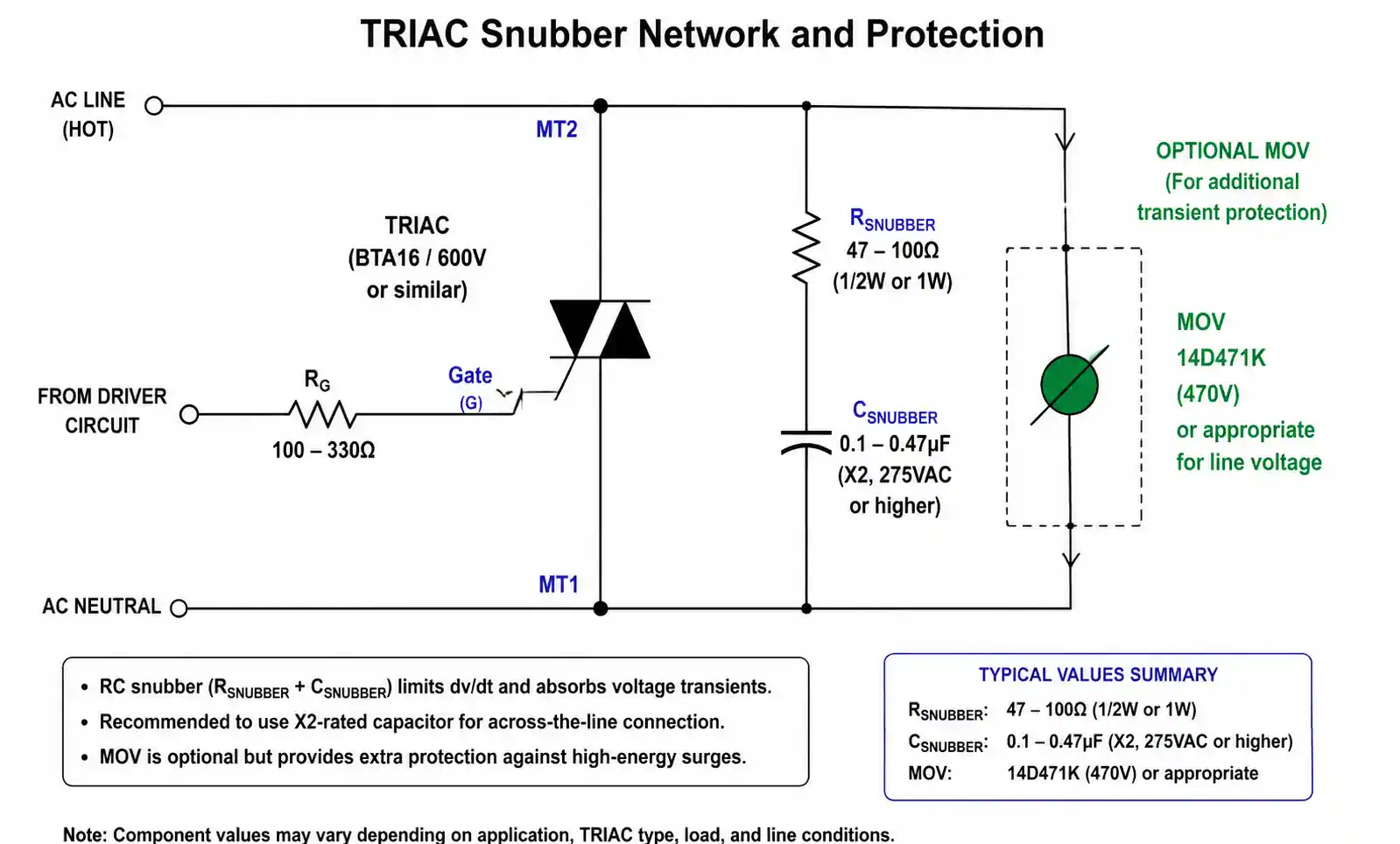

วงจรควบคุมมอเตอร์ควรมีเครือข่าย snubber (โดยทั่วไปคือตัวต้านทาน 47-100Ω แบบอนุกรมกับตัวเก็บประจุ 0.1-0.47μF) ทั่วทั้ง TRIAC เพื่อยับยั้งแรงดันไฟฟ้าชั่วคราวที่เกิดจากการเหนี่ยวนําของมอเตอร์ หากไม่มีการดูถูกอย่างเหมาะสม dv/dt ระหว่างการสับเปลี่ยนอาจเกินพิกัดของ TRIAC ทําให้เกิดการทริกเกอร์ที่ผิดพลาดหรือความล้มเหลวของอุปกรณ์

ฮีตเตอร์และการสลับโหลดตัวต้านทาน

โหลดตัวต้านทาน เช่น เครื่องทําความร้อนไฟฟ้า เครื่องปิ้งขนมปัง และเครื่องทําน้ําอุ่นเป็นแอปพลิเคชั่นที่ง่ายที่สุดสําหรับ TRIAC ทั้งสอง โดยไม่มีการดีดกลับแบบเหนี่ยวนําหรือการไหลเข้าแบบ capacitive TRIAC จะเห็นรูปคลื่นกระแสไซน์ที่สะอาด

สําหรับฮีตเตอร์แบบใช้พลังงานคงที่ที่ทํางานที่การนําไฟฟ้าเต็มที่ (การสลับแบบ zero-crossing) ทั้ง BT134 และ BT136 จะทํางานเหมือนกัน ทางเลือกขึ้นอยู่กับการออกแบบระบายความร้อนและต้นทุนเท่านั้น หากฮีตเตอร์หมุนเวียนไม่บ่อยนัก (การควบคุมอุณหภูมิด้วยนาทีระหว่างรอบ) แม้แต่ BT134 ที่มีฮีทซิงค์น้อยที่สุดก็เพียงพอแล้ว สําหรับการควบคุมตามสัดส่วนอย่างต่อเนื่องด้วยการมอดูเลตมุมเฟส BT136 ที่มีฮีทซิงค์ที่เหมาะสมเป็นตัวเลือกที่ปลอดภัยกว่าในการจัดการการกระจายพลังงานที่ยั่งยืน

รีเลย์อุตสาหกรรมและการควบคุมโซลินอยด์

เมื่อควบคุมรีเลย์แม่เหล็กไฟฟ้าหรือโซลินอยด์ TRIAC ต้องจัดการกับความเหนี่ยวนําของขดลวดและการสลับชั่วคราว รีเลย์อุตสาหกรรมส่วนใหญ่ที่ได้รับการจัดอันดับสําหรับการทํางานของ AC มีโหลดอุปนัยที่มีตัวประกอบกําลังระหว่าง 0.3 ถึง 0.6

สําหรับแอปพลิเคชันนี้ การเพิ่มวาริสเตอร์โลหะออกไซด์ (MOV) ทั่วทั้งโหลดนอกเหนือจาก TRIAC snubber จะช่วยป้องกันแรงดันไฟกระชากที่อาจทําให้ TRIAC เสียหายหรือทําให้เกิดปัญหา EMI ทั้ง BT134 และ BT136 ทํางานได้ดี แต่แพ็คเกจ TO-136 ของ BT220 ช่วยลดความยุ่งยากในการติดตั้งเชิงกลในแผงควบคุมอุตสาหกรรมซึ่งมีพื้นที่จํากัดน้อยกว่าในผลิตภัณฑ์อุปโภคบริโภค

ประเภทการใช้งาน	TRIAC ที่แนะนํา	TRIAC ข้อควรพิจารณาในการออกแบบที่สําคัญ
ลดแสงหลอดไฟ (< 300W)	BT134 (TO-126)
การควบคุมพัดลม (< 100W)	BT134 (TO-126)
ฮีตเตอร์ตัวต้านทาน	BT134 หรือ BT136	เลือกตามการออกแบบระบายความร้อน BT136 สําหรับการควบคุมเฟสต่อเนื่อง
มอเตอร์สตาร์ทเตอร์	BT136 (TO-220)	มิซูมิ Snubber สําหรับงานหนัก, การป้องกัน MOV, ฮีทซิงค์ที่เพียงพอ
รีเลย์/โซลินอยด์คอนโทรล	BT134 หรือ BT136	MOV ข้ามโหลด การแยกเกตเพื่อภูมิคุ้มกันเสียงรบกวน

หลังจากเลือก TRIAC ที่เหมาะสมแล้ว ให้ตรวจสอบการเลือกของคุณโดยการคํานวณอุณหภูมิทางแยกจริงภายใต้สภาวะที่เลวร้ายที่สุด รวมถึงอุณหภูมิแวดล้อมสูงสุด กระแสโหลดสูงสุด และการไหลเวียนของอากาศต่ําสุด แนะนําให้ใช้ระยะขอบความปลอดภัยอย่างน้อย 20°C ต่ํากว่าขีดจํากัด 125°C เพื่อความน่าเชื่อถือในระยะยาว

5. ข้อควรพิจารณาเกี่ยวกับการจัดการความร้อนและเค้าโครง PCB

การออกแบบระบายความร้อนที่เหมาะสมมีความสําคัญต่อความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของ TRIAC ทั้ง BT134 และ BT136 มีอุณหภูมิทางแยกสูงสุด 125°C แต่การถึงขีดจํากัดนี้จะทําให้อายุการใช้งานของอุปกรณ์สั้นลงซ้ําๆ การรักษาอุณหภูมิจุดเชื่อมต่อให้ต่ํากว่า 100°C ภายใต้การทํางานต่อเนื่องช่วยเพิ่มความน่าเชื่อถือได้อย่างมาก

ความต้านทานความร้อนและการเลือกฮีทซิงค์

ความต้านทานความร้อนจากจุดเชื่อมต่อถึงแวดล้อม (Rθ(j-a)) ในอากาศอิสระอยู่ที่ประมาณ 60°C/W สําหรับอุปกรณ์ทั้งสองโดยไม่มีฮีทซิงค์ ซึ่งหมายความว่าการกระจายพลังงานทุกวัตต์จะเพิ่มอุณหภูมิทางแยก 60°C เหนือสภาพแวดล้อม สําหรับการสูญเสียการนําไฟฟ้า 5W ทั่วไปที่ 4A อุณหภูมิทางแยกจะสูงถึง 300°C เหนือสภาพแวดล้อมโดยไม่มีฮีทซิงค์ ซึ่งเกินพิกัดมาก

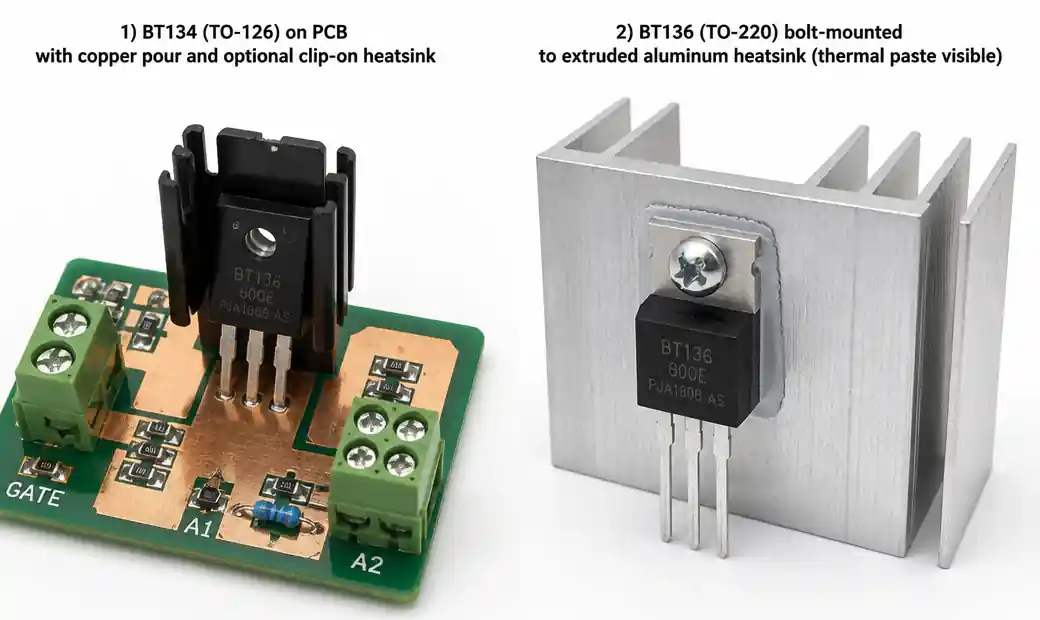

สําหรับ BT134 ในแพ็คเกจ TO-126 การติดตั้งอุปกรณ์ที่มีแถบโลหะกับแท่งทองแดง PCB ที่เทอย่างน้อย 10 ตารางเซนติเมตร (เชื่อมต่อกับระนาบกราวด์หรือการระบายความร้อน) จะลด Rθ(ja) ลงเหลือประมาณ 30-40°C/W การเพิ่มฮีทซิงค์แบบหนีบขนาดเล็กจะช่วยลดได้เหลือ 15-25°C/W

สําหรับ BT136 ในแพ็คเกจ TO-220 การติดตั้งสลักเกลียวกับฮีทซิงค์อะลูมิเนียมอัดขึ้นรูปด้วยวัสดุเชื่อมต่อความร้อน (แผ่นระบายความร้อนหรือแผ่น) ให้ค่า Rθ(ja) ตั้งแต่ 5°C/W ถึง 20°C/W ขึ้นอยู่กับขนาดฮีทซิงค์และการไหลเวียนของอากาศ สําหรับการออกแบบที่มีการระบายความร้อนด้วยอากาศแบบบังคับฮีทซิงค์ขนาดกะทัดรัดประมาณ 10°C/W ก็เพียงพอสําหรับการทํางาน 4A

คํานวณความต้านทานความร้อนของฮีทซิงค์ที่ต้องการโดยใช้: Rθ(h-a) = (Tj(สูงสุด) - Ta(สูงสุด) - Rθ(j-c) × P) / P โดยที่ Tj(สูงสุด) คืออุณหภูมิทางแยกสูงสุดเป้าหมาย (แนะนํา 100°C), Ta(สูงสุด) คืออุณหภูมิแวดล้อมสูงสุด, Rθ(j-c) คือความต้านทานความร้อนแบบแยกต่อเคส (โดยทั่วไป 1.5-3°C/W สําหรับ TRIACs) และ P คือการกระจายพลังงาน

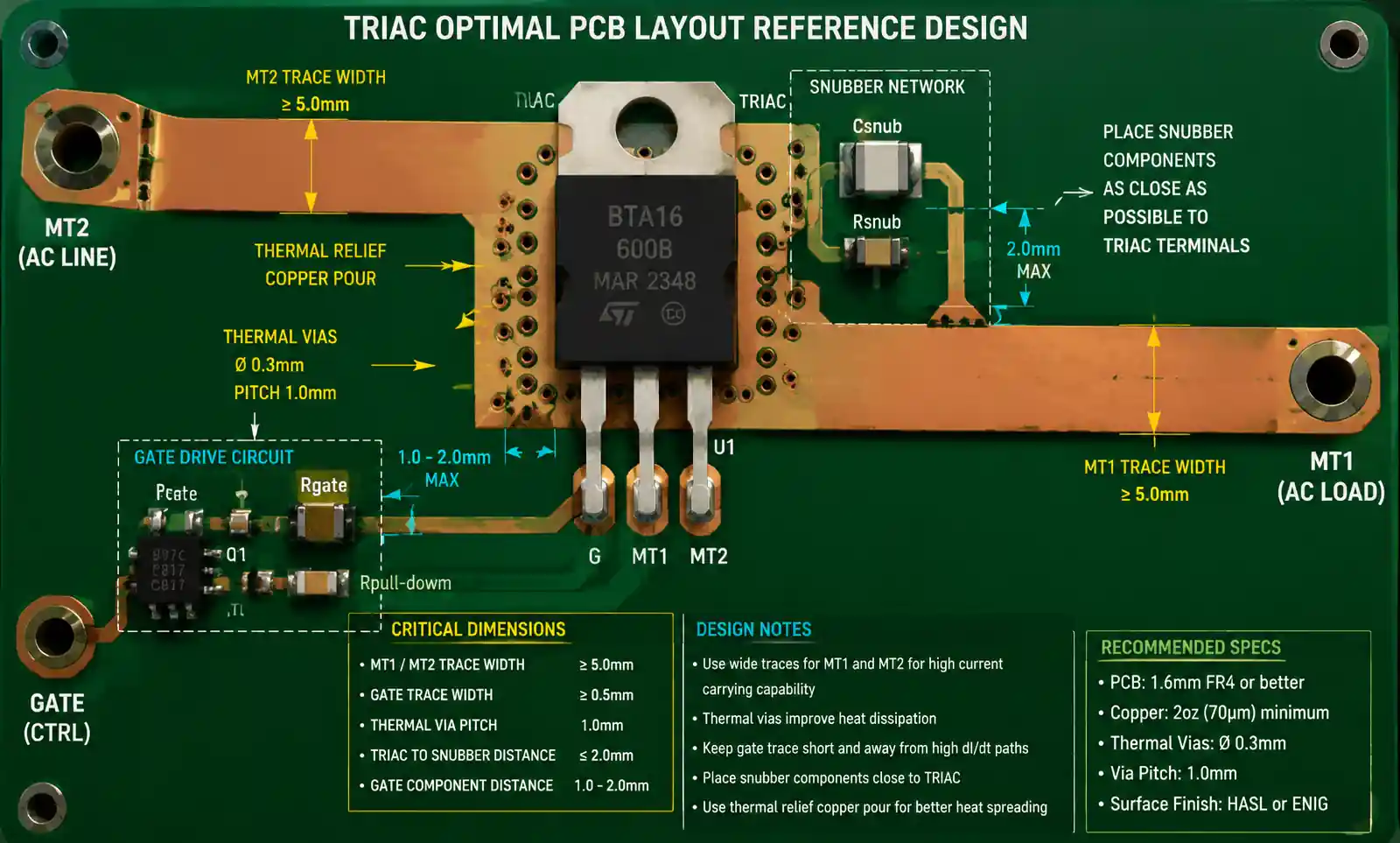

แนวทางปฏิบัติที่ดีที่สุดของเค้าโครง PCB

วาง TRIAC ไว้ใกล้กับวงจรเกทไดรฟ์เพื่อลดการเหนี่ยวนําร่องรอย ซึ่งอาจทําให้เกิดปริมาตร tag ไฟกระชากระหว่างการเปลี่ยนการสลับอย่างรวดเร็ว รักษาร่องรอยเกทไดรฟ์ให้สั้นและกําหนดเส้นทางให้ห่างจากโหนด dv/dt สูงเพื่อหลีกเลี่ยงการมีเพศสัมพันธ์แบบ capacitive ที่อาจทําให้เกิดการทริกเกอร์ที่ผิดพลาด

ใช้ร่องรอย PCB ที่กว้างสําหรับเส้นทางกระแสหลักผ่านเทอร์มินัล MT1 และ MT2 สําหรับกระแสไฟต่อเนื่อง 4A แนะนําให้ใช้ความกว้างของร่องรอยขั้นต่ํา 2 มม. (สําหรับทองแดง 1 ออนซ์) แต่ 3-4 มม. ให้ประสิทธิภาพการระบายความร้อนและระยะขอบการตกของแรงดันไฟฟ้าที่ดีกว่า ถ้าเป็นไปได้ ให้ใช้ชั้นทองแดงด้านบนและด้านล่างที่เชื่อมต่อกับจุดแวะหลายจุดเพื่อกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น

วางตําแหน่งเครือข่าย snubber ใกล้กับขั้วต่อ TRIAC เพื่อลดพื้นที่ลูป หน้าที่หลักของ snubber คือการจํากัด dv/dt ระหว่างการสับเปลี่ยน และประสิทธิภาพจะลดลงตามการเหนี่ยวนําตะกั่วที่เพิ่มขึ้น ส่วนประกอบ snubber ที่ติดตั้งบนพื้นผิวซึ่งวางอยู่ภายใน 5-10 มม. ของขั้วต่อ TRIAC ให้ประสิทธิภาพสูงสุด

สําหรับการออกแบบที่มีความน่าเชื่อถือสูง ให้เพิ่มจุดแวะระบายความร้อนใต้แผ่นยึดของ TRIAC เพื่อนําความร้อนไปยังชั้นทองแดงด้านในหรือเททองแดงด้านล่าง กริดของจุดแวะระบายความร้อน 8-12 จุด (เส้นผ่านศูนย์กลาง 0.3 มม.) ช่วยเพิ่มการกระจายความร้อนเข้าสู่ PCB ได้อย่างมาก

<ชื่อ = "6-cost-availability">

6. ต้นทุน ความพร้อมใช้งาน และปัจจัยห่วงโซ่อุปทาน

จากมุมมองของการจัดซื้อจัดจ้าง ทั้ง BT134 และ BT136 เป็นส่วนประกอบที่ครบถ้วนและมีจําหน่ายอย่างแพร่หลายโดยผู้ผลิตหลายราย รวมถึง STMicroelectronics, NXP, WeEn Semiconductors และอื่นๆ ความพร้อมใช้งานหลายแหล่งนี้ช่วยลดความเสี่ยงของห่วงโซ่อุปทานเมื่อเทียบกับทางเลือกจากแหล่งเดียว

การเปรียบเทียบราคา

ในปริมาณมาก (10,000+ หน่วย) BT134 ในแพ็คเกจ TO-126 โดยทั่วไปมีราคา $0.08-$0.15 ต่อหน่วย ในขณะที่ BT136 ในแพ็คเกจ TO-220 มีราคาตั้งแต่ $0.12-$0.20 ต่อหน่วย ความแตกต่างของราคาสะท้อนให้เห็นถึงขนาดแม่พิมพ์ที่ใหญ่ขึ้นและราคาแพ็คเกจของรุ่น TO-220

สําหรับสินค้าอุปโภคบริโภคที่มีความอ่อนไหวต่อต้นทุนซึ่งความต้องการด้านความร้อนอนุญาตให้ใช้ BT134 การประหยัดต้นทุน 20-30% ต่อหน่วยจะทวีคูณอย่างมีนัยสําคัญในปริมาณการผลิต อย่างไรก็ตามหากฮีทซิงค์ไม่เพียงพอทําให้เกิดความล้มเหลวของฟิลด์ค่าใช้จ่ายในการส่งคืนและการเรียกร้องการรับประกันจะเกินกว่าการประหยัดส่วนประกอบเริ่มต้น

ระยะเวลารอคอยสินค้าและข้อควรพิจารณาเกี่ยวกับสินค้าคงคลัง

TRIAC ทั้งสองมีสต็อกโดยผู้จัดจําหน่ายรายใหญ่ เช่น Digi-Key, Mouser, Arrow และ Avnet โดยมีระยะเวลารอคอยสินค้าต่ํากว่า 2 สัปดาห์สําหรับเกรดแรงดันไฟฟ้ามาตรฐาน รุ่นแรงดันไฟฟ้าที่สูงขึ้น (800V) หรือตัวเลือกแพ็คเกจเฉพาะอาจมีระยะเวลารอคอยสินค้านานกว่า 8-12 สัปดาห์ ซึ่งต้องมีการวางแผนล่วงหน้าสําหรับตารางการผลิต

เมื่อออกแบบเพื่อความสามารถในการผลิต ให้พิจารณาระบุผู้ผลิตที่ได้รับการอนุมัติหลายรายใน BOM ของคุณเพื่อให้สามารถเปลี่ยนส่วนประกอบได้โดยไม่ต้องออกแบบใหม่ ทั้ง BT134 และ BT136 มีพินเอาต์มาตรฐานอุตสาหกรรม ทําให้การจัดหาข้ามรายการตรงไปตรงมา ตราบใดที่อุปกรณ์ทดแทนตรงตามหรือเกินกว่าข้อกําหนดทางไฟฟ้าทั้งหมด

การลดความเสี่ยงจากการปลอมแปลง

น่าเสียดายที่ TRIAC เป็นเป้าหมายทั่วไปสําหรับส่วนประกอบปลอมในห่วงโซ่อุปทาน จัดหาจากผู้จัดจําหน่ายที่ได้รับอนุญาตหรือโดยตรงจากช่องทางแฟรนไชส์ของผู้ผลิตเสมอ ตัวบ่งชี้ที่สําคัญของชิ้นส่วนของแท้ ได้แก่ เครื่องหมายบรรจุภัณฑ์ที่เหมาะสม รหัสวันที่ที่สอดคล้องกัน และการปฏิบัติตามข้อกําหนดของเอกสารข้อมูลในระหว่างการทดสอบการตรวจสอบขาเข้า

สําหรับการใช้งานที่สําคัญ ให้พิจารณาใช้ขั้นตอนการตรวจสอบขาเข้าที่ตรวจสอบแรงดันไฟฟ้าปิดกั้นไปข้างหน้า กระแสทริกเกอร์เกต และแรงดันตกในสถานะเป็นอย่างน้อย พารามิเตอร์เหล่านี้ยากสําหรับผู้ปลอมแปลงที่จะทําซ้ําได้อย่างถูกต้องและทําหน้าที่เป็นการทดสอบคัดกรองที่มีประสิทธิภาพ

7. เมื่อใดควรใช้ BT134 กับ BT136

หลังจากตรวจสอบข้อกําหนดทางเทคนิคและสถานการณ์การใช้งานแล้ว การตัดสินใจระหว่าง BT134 และ BT136 นั้นขึ้นอยู่กับการจัดการความร้อน พื้นที่บอร์ด และการเพิ่มประสิทธิภาพต้นทุน

เลือก BT134 เมื่อแอปพลิเคชันของคุณตรงตามเงื่อนไขเหล่านี้: การออกแบบที่ติดตั้ง PCB พร้อมข้อจํากัดด้านพื้นที่, กระแสโหลดเฉลี่ยต่ํากว่า 2-3A ต่อเนื่อง, พื้นที่ทองแดงเพียงพอสําหรับการกระจายความร้อน, เหตุการณ์กระแสไฟสูงไม่บ่อยนักโดยมีเวลาคูลดาวน์เพียงพอระหว่างรอบ และการเพิ่มประสิทธิภาพต้นทุนเป็นเป้าหมายหลักในการออกแบบ

เลือก BT136 เมื่อแอปพลิเคชันของคุณต้องการ: การทํางานต่อเนื่องที่หรือใกล้กระแสไฟ 4A, การติดตั้งแบบสลักเกลียวกับฮีทซิงค์ภายนอกหรือกล่องหุ้ม, ระยะขอบความร้อนที่ดีขึ้นสําหรับสภาพแวดล้อมที่มีความน่าเชื่อถือสูงหรืออุณหภูมิสูง, การประกอบเชิงกลที่ง่ายขึ้นในแผงควบคุมอุตสาหกรรม และเมื่อค่าใช้จ่ายเพิ่มเติมสมเหตุสมผลโดยความเครียดจากความร้อนที่ลดลงและความน่าเชื่อถือในระยะยาวที่ดีขึ้น

ในกรณีที่การคํานวณความร้อนแสดงประสิทธิภาพเส้นขอบด้วย BT134 การเลือก BT136 จะให้ระยะขอบการออกแบบที่ช่วยเพิ่มความน่าเชื่อถือโดยไม่ต้องออกแบบ PCB ใหม่หรือส่วนประกอบฮีทซิงค์เพิ่มเติม แนวทางแบบอนุรักษ์นิยมนี้มักจะพิสูจน์ได้ว่าคุ้มค่ากว่าตลอดวงจรชีวิตของผลิตภัณฑ์เมื่อคํานึงถึงอัตราความล้มเหลวของภาคสนามและต้นทุนการรับประกัน

สําหรับการออกแบบใหม่ ให้สร้างต้นแบบทั้งสองตัวเลือกหากไม่แน่นอน และวัดอุณหภูมิจุดเชื่อมต่อจริงโดยใช้การถ่ายภาพความร้อนหรือการวัดเทอร์โมคัปเปิลภายใต้สภาวะโหลดที่เลวร้ายที่สุด ประสิทธิภาพการระบายความร้อนในโลกแห่งความเป็นจริงมักจะเบี่ยงเบนไปจากการคํานวณทางทฤษฎี เนื่องจากรูปแบบการไหลเวียนของอากาศ เอฟเฟกต์ของตัวเครื่อง และความใกล้ชิดกับส่วนประกอบที่สร้างความร้อนอื่นๆ

<ชื่อ = "8-faq">

8. คําถามที่พบบ่อย

อะไรคือความแตกต่างที่สําคัญระหว่าง BT134 และ BT136?

ความแตกต่างหลักอยู่ที่ตัวเลือกแพ็คเกจและประสิทธิภาพการระบายความร้อน โดยทั่วไปแล้ว BT134 จะมีจําหน่ายในแพ็คเกจ TO-126 และ SOT-82 สําหรับการติดตั้ง PCB ในขณะที่ BT136 มาในแพ็คเกจ TO-220 พร้อมความสามารถในการระบายความร้อนที่เหนือกว่า ทั้งสองมีพิกัดไฟฟ้าที่คล้ายคลึงกัน (กระแสไฟ 4A RMS, ไฟกระชาก 25A) แต่แพ็คเกจ TO-136 ของ BT220 ช่วยให้สามารถติดตั้งแบบสลักเกลียวกับฮีทซิงค์ได้ ทางเลือกขึ้นอยู่กับกลยุทธ์การจัดการความร้อนและพื้นที่บอร์ดที่มีอยู่

ฉันสามารถแทนที่ BT134 ด้วย BT136 ในการออกแบบที่มีอยู่ได้หรือไม่

ใช่ แต่มีการพิจารณาเชิงกล ทางไฟฟ้า BT136 ตรงตามหรือเกินกว่าข้อกําหนด BT134 ทําให้เป็นการอัปเกรดที่ใช้งานได้เพื่อประสิทธิภาพการระบายความร้อนที่ดีขึ้น อย่างไรก็ตาม แพ็คเกจ TO-220 มีขนาดและข้อกําหนดในการติดตั้งที่แตกต่างจาก TO-126 หรือ SOT-82 คุณจะต้องปรับเปลี่ยนเค้าโครง PCB และอาจเพิ่มข้อกําหนดในการติดตั้งฮีทซิงค์ ตรวจสอบความเข้ากันได้ของวงจรเกทไดรฟ์ และตรวจสอบให้แน่ใจว่าความจุเกตที่สูงขึ้นของ BT136 ไม่ส่งผลต่อเวลาการสลับในแอปพลิเคชันของคุณ

ฉันจะคํานวณฮีทซิงค์ที่ต้องการสําหรับ BT136 ได้อย่างไร

ใช้สูตรความต้านทานความร้อน: Rθ(h-a) = (Tj(สูงสุด) - Ta(สูงสุด)) / P - Rθ(j-c) โดยที่ Tj(สูงสุด) คืออุณหภูมิทางแยกเป้าหมายของคุณ (แนะนํา 100°C เพื่อความน่าเชื่อถือ), Ta(สูงสุด) คืออุณหภูมิแวดล้อมใช้งานสูงสุด, P คือการกระจายพลังงาน (ประมาณ VT(M) × IT(RMS)) และ Rθ(j-c) คือความต้านทานความร้อนแบบแยกต่อเคส (โดยทั่วไปคือ 3°C/W) ตัวอย่างเช่น การกระจาย 6W ด้วยอุณหภูมิแวดล้อม 50°C และอุณหภูมิทางแยกเป้าหมาย 100°C ต้องใช้ความต้านทานความร้อนของฮีทซิงค์ประมาณ 5.3°C/W หรือต่ํากว่า

ฉันต้องการเครือข่าย snubber ที่มี BT134 หรือ BT136 หรือไม่

สําหรับโหลดอุปนัย เช่น มอเตอร์ พัดลม หม้อแปลง และขดลวดแม่เหล็กไฟฟ้า เครือข่าย snubber เป็นสิ่งสําคัญในการป้องกันการทริกเกอร์ที่ผิดพลาดและยืดอายุการใช้งานของ TRIAC ค่าทั่วไปคือตัวต้านทาน 47-100Ω แบบอนุกรมที่มีตัวเก็บประจุ 0.1-0.47μF ที่ได้รับการจัดอันดับสําหรับแรงดันไฟฟ้ากระแสสลับ สําหรับโหลดตัวต้านทานล้วนๆ เช่น เครื่องทําความร้อนและหลอดไส้ lamps ตัวดูดซับเป็นอุปกรณ์เสริม แต่แนะนําเพื่อปรับปรุงประสิทธิภาพ EMI และการป้องกันเสียงรบกวน โหลด LED และ CFL อาจต้องใช้ค่า snubber พิเศษเนื่องจากลักษณะที่ไม่เป็นเชิงเส้น

อะไรทําให้ TRIAC ล้มเหลวในแอปพลิเคชันสวิตชิ่ง AC

โหมดความล้มเหลวทั่วไป ได้แก่ : เกินอุณหภูมิทางแยกสูงสุดเนื่องจากการระบายความร้อนไม่เพียงพอ, การทริกเกอร์ dv/dt จากแรงดันไฟฟ้าที่รวดเร็วชั่วคราวโดยไม่มีการดูถูกที่เหมาะสม, การพังทลายของแรงดันไฟเกินจากไฟแหลมชั่วคราวที่เกินพิกัด tage, ความเสียหายจากกระแสเกินจากโหลดที่ต่อเนื่องเกินพิกัด IT (RMS) หรือเหตุการณ์ไฟกระชากเกิน ITSM และเกตโอเวอร์โวล tage หรือกระแสไฟเกินจากวงจรขับเคลื่อนที่ไม่เหมาะสม ความล้มเหลวส่วนใหญ่สามารถป้องกันได้ด้วยการออกแบบระบายความร้อนที่เหมาะสมการลดแรงดันไฟฟ้าที่เพียงพอ (ใช้อุปกรณ์ 600V สําหรับ 230V AC) เครือข่าย snubber ที่แข็งแกร่งและการ จํากัด กระแสเกต

BT134 และ BT136 เหมาะสําหรับการหรี่แสง LED หรือไม่

TRIAC เหล่านี้ทํางานร่วมกับไดรเวอร์ LED ที่หรี่แสงได้จํานวนมาก แต่ความเข้ากันได้จะแตกต่างกันไปตามการออกแบบไดรเวอร์ LED สําหรับการหรี่แสงระดับแนวหน้า (เฟสไปข้างหน้า) TRIAC ทั้งสองจะทํางานได้ดีกับโหลดที่สูงกว่ากระแสไฟขั้นต่ํา (โดยทั่วไปคือ 25-50mA) ไดรเวอร์ LED บางตัวนําเสนอโหลดที่ท้าทายด้วยการไหลเข้าแบบ capacitive สูงหรือตัวประกอบกําลังต่ําที่อาจทําให้เกิดการกะพริบหรือช่วงการหรี่แสงที่จํากัด ทดสอบความเข้ากันได้กับไดรเวอร์ LED เฉพาะของคุณ และพิจารณาข้อกําหนดโหลดขั้นต่ํา—สวิตช์หรี่ไฟ TRIAC จํานวนมากต้องการโหลดขั้นต่ํา 20-40W เพื่อการทํางานที่เสถียร

อุณหภูมิส่งผลต่อความไวของประตู TRIAC อย่างไร

กระแสทริกเกอร์เกต (IGT) จะลดลงตามอุณหภูมิทางแยกที่เพิ่มขึ้น ซึ่งหมายความว่า TRIAC จะไวมากขึ้นเมื่อร้อน ที่ -40°C IGT อาจถึงข้อมูลจําเพาะของแผ่นข้อมูลสูงสุด (15mA) ในขณะที่ที่ 125°C จะลดลงเหลือค่าต่ําสุด (5mA หรือต่ํากว่า) ออกแบบวงจรขับเคลื่อนเกทของคุณเพื่อให้มีระยะขอบกระแสไฟที่เพียงพอที่อุณหภูมิเย็นในขณะที่อยู่ภายในการกระจายพลังงานสูงสุดของเกตที่อุณหภูมิร้อน ตัวต้านทานเกท 330-470Ω จากลอจิก 5V โดยทั่วไปจะให้การทริกเกอร์ที่เชื่อถือได้ตลอดช่วงอุณหภูมิเต็ม

อะไรคือทางเลือกที่ดีที่สุดหาก BT134 หรือ BT136 หมดสต็อก

ทางเลือกที่เข้ากันได้กับพิน ได้แก่ ซีรีส์ Z0103 (STMicroelectronics), ซีรีส์ MAC97A (ON Semiconductor), ซีรีส์ T405 และ T410 (STMicroelectronics), ซีรีส์ BTA สําหรับความต้องการกระแสไฟที่สูงขึ้น และซีรีส์ BCR สําหรับการใช้งานเกตที่มีความละเอียดอ่อนที่ต้องการกระแสทริกเกอร์ที่ต่ํากว่า ตรวจสอบเสมอว่าอุปกรณ์ทดแทนตรงตามหรือเกินกว่าข้อกําหนดเดิมของคุณสําหรับ voltage คะแนน อัตราปัจจุบัน ความไวของเกต และระดับ dv/dt ตรวจสอบขนาดบรรจุภัณฑ์อย่างรอบคอบเนื่องจากมีความแตกต่างเล็กน้อยระหว่างผู้ผลิต

<ชื่อ = "9-สรุป">

9. สรุป

การเลือกระหว่าง BT134 และ BT136 นั้นขึ้นอยู่กับประสิทธิภาพการระบายความร้อน ต้นทุน และพื้นที่บอร์ด ทั้งสองจัดการ 4 A ได้อย่างน่าเชื่อถือและมีสเปคที่คล้ายคลึงกัน แต่แพ็คเกจสร้างความแตกต่าง เลือกใช้ BT134 (TO-126) หากคุณกําลังสร้างอุปกรณ์สําหรับผู้บริโภคขนาดกะทัดรัดและไวต่อต้นทุนด้วยความร้อนปานกลาง เลือก BT136 (TO-220) สําหรับงานอุตสาหกรรม มอเตอร์ไดรฟ์ หรืออะไรก็ตามที่ใช้กระแสไฟสูงอย่างต่อเนื่อง ซึ่งจะกระจายความร้อนได้ดีกว่ามากและใช้งานได้นานขึ้น

ก่อนที่คุณจะตัดสินใจ ให้คํานวณ: คํานวณอุณหภูมิทางแยกในสภาวะที่เลวร้ายที่สุด เช่น แวดล้อมสูงสุด โหลดเต็ม และการไหลเวียนของอากาศน้อยที่สุด จากนั้นตรวจสอบด้วยการวัดความร้อนจริงบนต้นแบบ ขั้นตอนเล็กๆ นั้นช่วยให้คุณรอดพ้นจากความประหลาดใจที่น่ารังเกียจในสนาม สําหรับการเจาะลึก ให้คว้าแผ่นข้อมูลและบันทึกย่อของแอป หากการออกแบบของคุณยุ่งยาก เช่น เกทไดรฟ์ การจําลองความร้อน ฯลฯ ทีม FAE ของเรายินดีที่จะช่วยเหลือ แค่ถาม
