คู่มือการเลือกตัวเก็บประจุ: เปรียบเทียบเซรามิก, อิเล็กโทรไลต์ และแทนทาลัม
สารบัญ
-
- [ทําความเข้าใจประเภทตัวเก็บประจุ] (#understanding-ตัวเก็บประจุประเภท)
-
- [การเลือกเฉพาะแอปพลิเคชัน] (การเลือกเฉพาะ #application)
-
- [การวิเคราะห์ต้นทุนเทียบกับประสิทธิภาพ] (#cost-เทียบกับการวิเคราะห์ประสิทธิภาพ)
บทนํา
การเลือกคาปาซิเตอร์ที่เหมาะสมนั้นมากกว่าการจับคู่ค่าความจุเท่านั้นเซรามิก อิเล็กโทรไลต์ และแทนทาลัมต่างก็มีจุดแข็งและจุดอ่อนที่แตกต่างกันซึ่งส่งผลโดยตรงต่อประสิทธิภาพวงจร ความน่าเชื่อถือ และต้นทุนโดยอ้างอิงจากรีวิวแหล่งจ่ายไฟและการวิเคราะห์ความล้มเหลวในภาคสนามหลายร้อยรายการ คู่มือนี้ตัดผ่านกระแสข้อมูลในแผ่นข้อมูลเพื่อมอบคําแนะนําที่นําไปใช้ได้จริงและสอดคล้องกับวิศวกรรมไม่ว่าคุณจะออกแบบตัวควบคุมแรงดันแบบสวิตช์ เส้นทางสัญญาณ หรือระบบฝังตัว การเข้าใจทั้งสามตระกูลนี้จะช่วยลดการออกแบบใหม่ที่มีค่าใช้จ่ายสูงและการคืนทุนภาคสนาม
ทําความเข้าใจประเภทของตัวเก็บประจุ
ตัวเก็บประจุเซรามิก (MLCC)
ตัวเก็บประจุเซรามิกหลายชั้น (MLCCs) เป็นอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ที่มีขนาดเล็กมากและตอบสนองความถี่สูงได้อย่างยอดเยี่ยมพวกมันซ้อนชั้นเซรามิกไดอิเล็กทริกบาง ๆ ระหว่างขั้วไฟฟ้าโลหะเพื่อให้ได้ความหนาแน่นความจุสูงในขนาดกะทัดรัด
ข้อได้เปรียบหลักคือ ESR ต่ํามาก – โดยทั่วไป 1-50 mΩ – เหมาะสําหรับการแยกความถี่สูงและรองรับการเปลี่ยนแปลงอย่างรวดเร็วไดอิเล็กทริกคลาส I (C0G/NP0) ให้การลอยตัวของอุณหภูมิเกือบศูนย์ (±30 ppm/°C) ขณะที่คลาส II (X7R, X5R) ให้ความจุสูงกว่าแต่มีความเสถียรขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิ
กับดักที่ซ่อนอยู่: สัมประสิทธิ์แรงดันไฟฟ้าไบแอส DCชิ้นส่วน X7R ที่มีความจุสูงสามารถสูญเสียความจุเฉลี่ยได้ 50-80% ที่แรงดันไฟฟ้าที่กําหนดควรลดอัตราการจ่ายแรงดันไฟฟ้าลง 2-3× เพื่อรักษาความจุไฟฟ้าที่มีประสิทธิภาพ

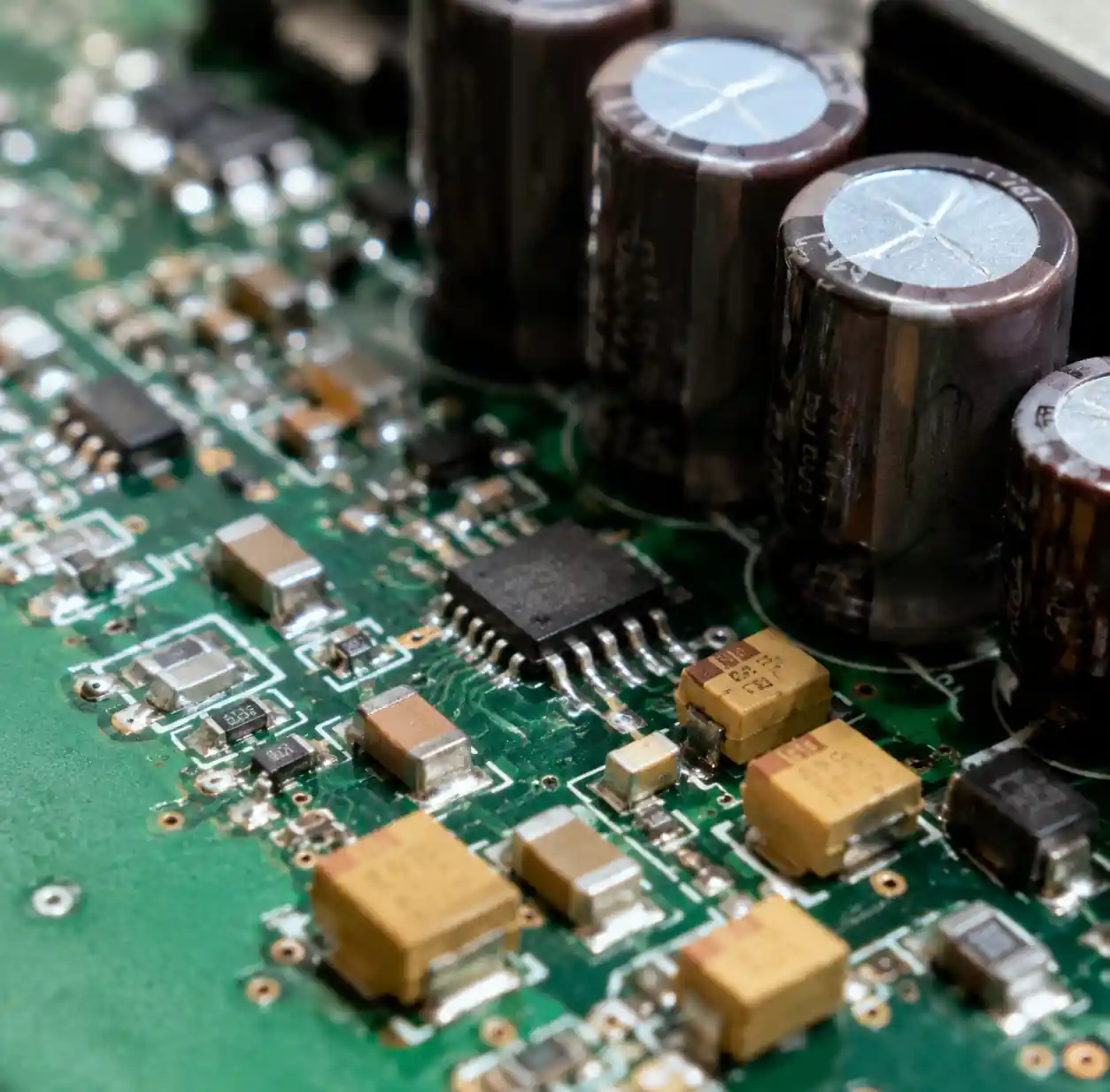

ตัวเก็บประจุสามประเภท ได้แก่ ตัวเก็บประจุเซรามิก อิเล็กโทรไลต์ และแทนทาลัม แสดงบนแผงวงจร
ตัวเก็บประจุอิเล็กโทรไลต์
อิเล็กโทรไลติกอะลูมิเนียมเป็นเครื่องมือหลักสําหรับการเก็บพลังงานจํานวนมาก โดยให้ความจุตั้งแต่ 1 μF ถึงหลายหมื่น μF ด้วยต้นทุนต่อ μF ต่ําสุดไดอิเล็กทริกออกไซด์บางของพวกมันที่เติบโตบนฟอยล์อลูมิเนียมที่กัดกรดช่วยให้ได้ความหนาแน่นนี้
ข้อแลกเปลี่ยนเหล่านี้มีความสําคัญ: มี โพลาไรซ์ (แรงดันไฟฟ้าย้อนกลับทําให้เกิดความล้มเหลวอย่างรุนแรง), ESR อยู่ในช่วง 100 mΩ ถึงหลายโอห์ม และอิเล็กโทรไลต์ของเหลวจํากัดอายุการใช้งาน – โดยทั่วไป 2,000-5,000 ชั่วโมงที่อุณหภูมิสูงค่าเรตติ้งของกระแสริปเปิลมีความสําคัญ;หากเกินกว่านั้นจะทําให้อุณหภูมิแกนกลางสูงขึ้น และทุก ๆ 10 °C ที่เพิ่มขึ้นจะลดอายุที่คาดหวังลงครึ่งหนึ่งความสัมพันธ์ที่อิงกับ Arrhenius นี้ได้รับการยืนยันในการทดสอบเร่งความเร็วกับหน่วยผลิตหลายพันหน่วย

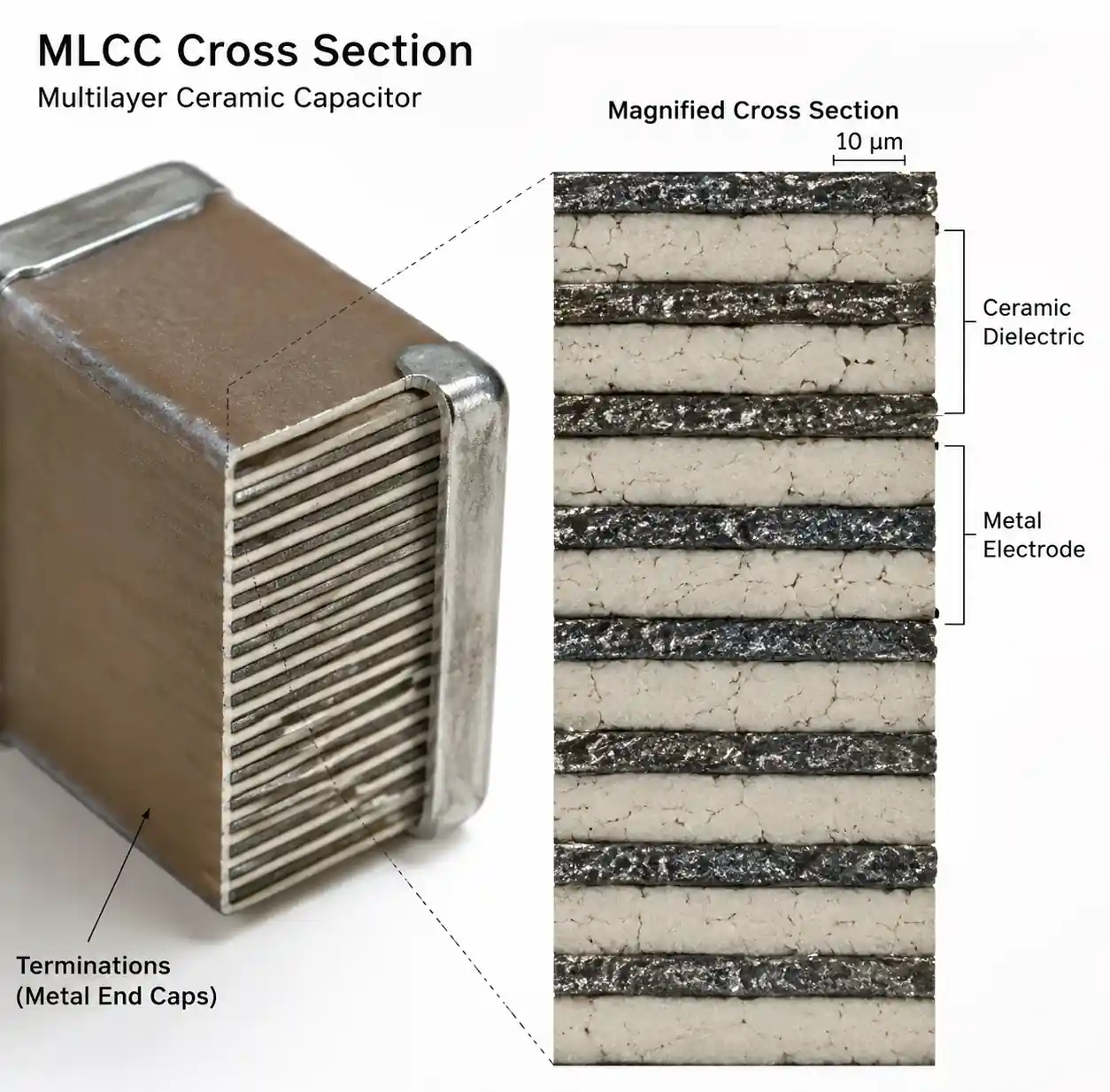

โครงสร้างภายในของตัวเก็บประจุเซรามิกหลายชั้นแสดงชั้นไดอิเล็กทริก
คาปาซิเตอร์แทนทาลัม
คาปาซิเตอร์แทนทาลัมช่วยเชื่อมช่องว่างนี้ ให้ความหนาแน่นสูงกว่าเซรามิก และมีความเสถียรดีกว่าอิเล็กโทรไลติกอะลูมิเนียมโดยใช้แทนทาลัมเพนทอกไซด์เป็นไดอิเล็กทริก พวกมันรักษาความจุสะสมได้ตลอดเวลาและอุณหภูมิ
ESR อยู่ระหว่างเซรามิกและอิเล็กโทรไลต์ – ประมาณ 100 mΩ ถึง 1 Ω – เหมาะสําหรับการกรองความถี่กลางความน่าเชื่อถือของพวกมันยอดเยี่ยม;แสดงให้เห็นถึงการเสื่อมสภาพน้อยที่สุดในช่วงหลายสิบปีอย่างไรก็ตาม โหมดความล้มเหลวของพวกมันรุนแรง: แรงดันไฟฟ้าเกินหรือหมดอายุการใช้งานอาจทําให้เกิดการลัดวงจร บางครั้งเกิดการจุดระเบิดจากปฏิกิริยาปล่อยความร้อนกับแมงกานีสไดออกไซด์แนะนําให้ใช้แทนทาลัมโพลิเมอร์หรือความต้านทานอนุกรมสําหรับการใช้งานที่มีความสําคัญด้านความปลอดภัย

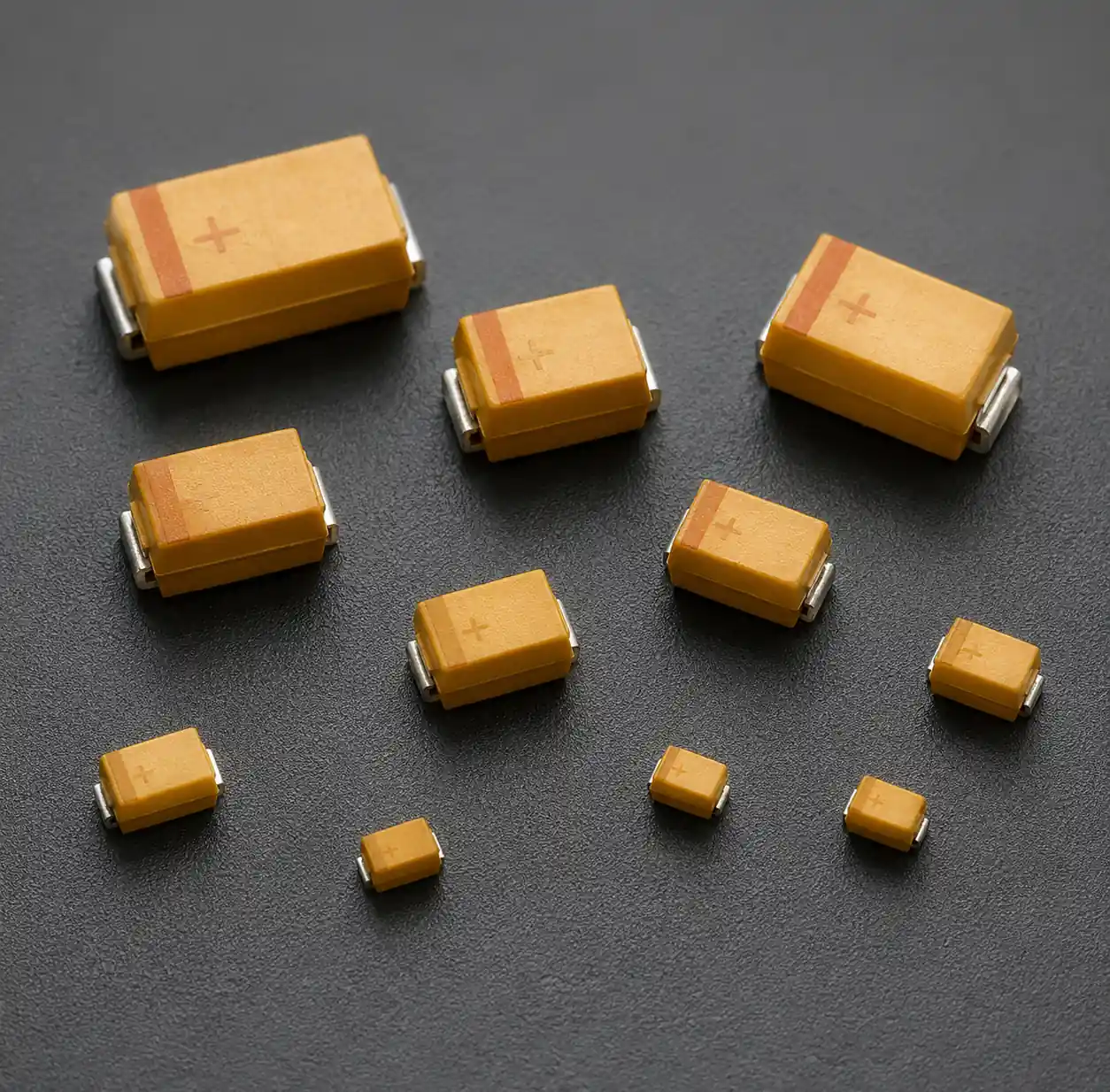

คาปาซิเตอร์แทนทาลัมแสดงบรรจุภัณฑ์ SMD ขนาดกะทัดรัดและรหัสสี
การเปรียบเทียบประสิทธิภาพหลัก
ตารางด้านล่างสรุปข้อกําหนดทางการค้าทั่วไป:
| พารามิเตอร์ | เซรามิก (MLCC) | อะลูมิเนียมอิเล็กโทรไลต์ | แทนทาลัม |
|---|---|---|---|
| ช่วงความจุ | 1pF – 100μF | 0.1μF – 100,000μF | 0.1μF – 1,500μF |
| แรงดันไฟฟ้า | 6.3V – 3kV | 6.3V – 550V | 2.5V – 50V |
| ESR (ทั่วไป) | 1-50mΩ | 100mΩ – 5Ω | 100mΩ – 1Ω |
| อุณหภูมิการทํางาน | -55°C ถึง +150°C | -55°C ถึง +105°C | -55°C ถึง +125°C |
| ตลอดชีวิต | ไม่จํากัด | 2,000-10,000 ชั่วโมง | 50,000+ ชั่วโมง |
| การสั่นสะเทือนตัวเอง | สูง (>10MHz) | ต่ํา (100kHz-1MHz) | ระดับกลาง (1-10MHz) |
| โพลาไรตี้ | ไม่มีโพลาไรซ์ | โพลาไรซ์ | โพลาไรซ์ |
แนวทางไฮบริดมักจะดีที่สุด: อิเล็กโทรไลต์จํานวนมาก + แทนทาลัม/เซรามิกความถี่กลาง + MLCC ความถี่สูงในรางพลังงานเดียวกัน

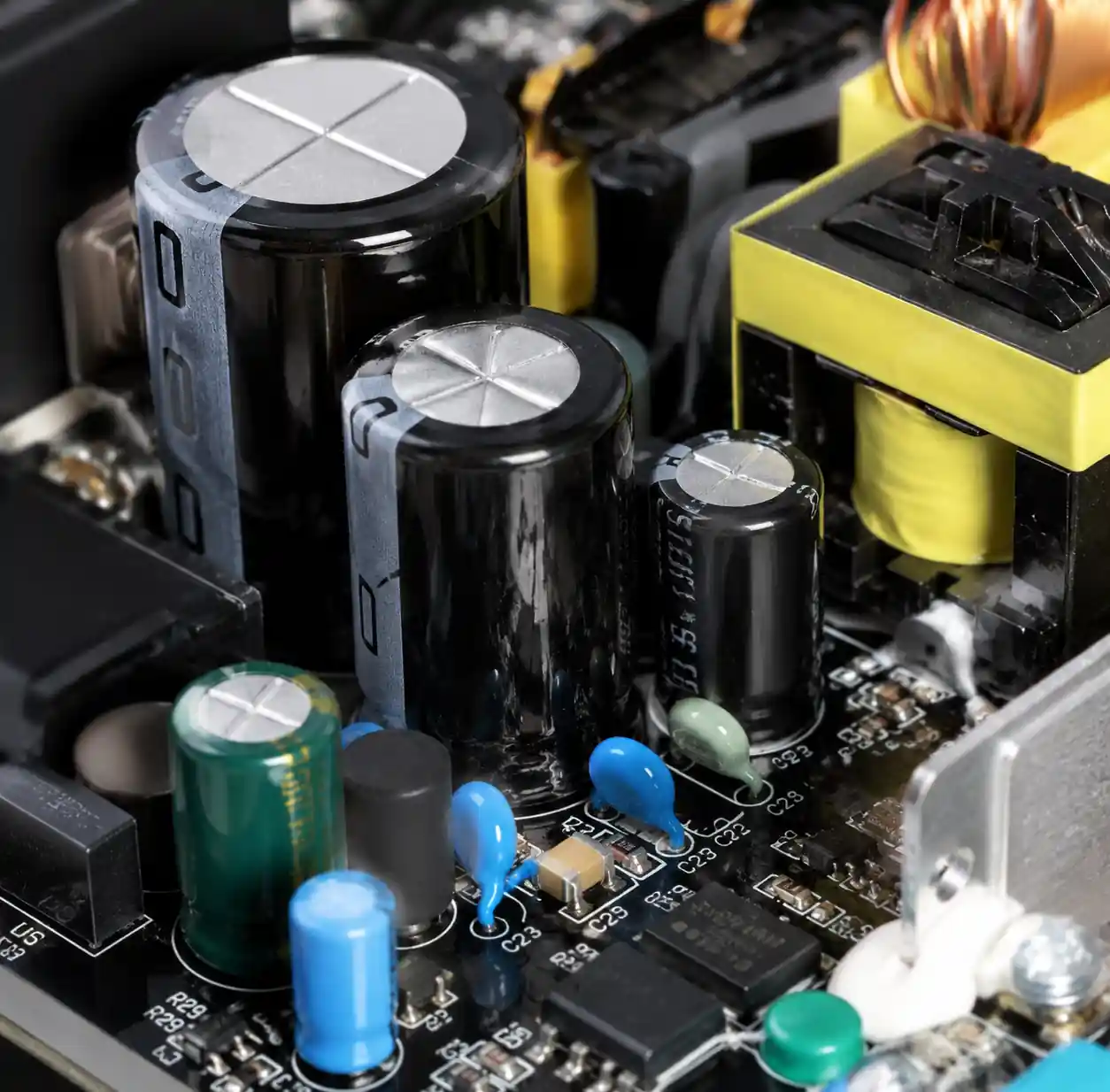

วงจรจ่ายไฟแสดงประเภทตัวเก็บประจุผสมสําหรับช่วงความถี่ต่าง ๆ
พารามิเตอร์การเลือกที่สําคัญ
ลักษณะของ ESR และอิมพีแดนซ์
ESR กําหนดความสามารถในการรับกระแสชั่วคราวในตัวควบคุมการสวิตช์ แรงดันไฟฟ้าริปเปิลขาออกคือ V_ripple = I_ripple × ESR สิ่งที่แผ่นข้อมูลมักซ่อนไว้คือความแปรปรวนของ ESR ตามความถี่และอุณหภูมิอิเล็กโทรไลติกอะลูมิเนียมสามารถแสดง ESR สูงกว่า 5-10× ที่อุณหภูมิ -40 °C เมื่อเทียบกับ 25 °C ซึ่งเป็นสาเหตุทั่วไปของความไม่เสถียรในการสตาร์ทเย็นในรถยนต์
เซรามิกมีพฤติกรรมแตกต่างกัน: อิมพีแดนซ์เป็นแบบความจุที่ความถี่ต่ํา และเป็นแบบเหนี่ยวนํา (ESL เป็นหลัก) ที่ความถี่สูงความถี่เรโซแนนซ์ตัวเองเป็นจุดอิมพีแดนซ์ต่ําสุด;เหนือจุดนี้ ตัวเก็บประจุจะเปรียบเสมือนตัวเหนี่ยวนําและสูญเสียความสามารถในการแยกการเชื่อมต่อ
ผลกระทบของแรงดันไฟฟ้าและอุณหภูมิ
ค่าสัมประสิทธิ์แรงดันไฟฟ้าในเซรามิก X7R เป็นกับดักสําคัญข้อมูลที่วัดได้สําหรับชิ้นส่วน X7R ขนาด 10 μF, 25 V ทั่วไป:
| แรงดันไฟฟ้าที่ใช้งาน | ความจุที่เหลือ | ค่าที่มีประสิทธิผล |
|---|---|---|
| 0V | 100% | 10.0μF |
| 5V (รองรับ 20%) | 85% | 8.5μF |
| 12.5V (รองรับ 50%) | 55% | 5.5μF |
| 18.75V (ได้รับการจัดอันดับ 75%) | 35% | 3.5μF |
| 25V (รองรับ 100%) | 20% | 2.0μF |
ดังนั้น ตัวเก็บประจุ 10 μF ที่แรงดันไฟฟ้าที่กําหนดจะให้แรงดันเพียง 2 μF ในทางปฏิบัตินักออกแบบมืออาชีพเลือกแรงดันไฟฟ้าสูงกว่า 2-3× หรือขนานอุปกรณ์หลายตัวค่าสัมประสิทธิ์อุณหภูมิก็มีความสําคัญเช่นกัน: C0G/NP0 คงที่ (±30 ppm), X7R เปลี่ยนแปลง ±15%, Y5V สามารถเปลี่ยนแปลงได้ตั้งแต่ +22% ถึง -82% ตามอุณหภูมิ

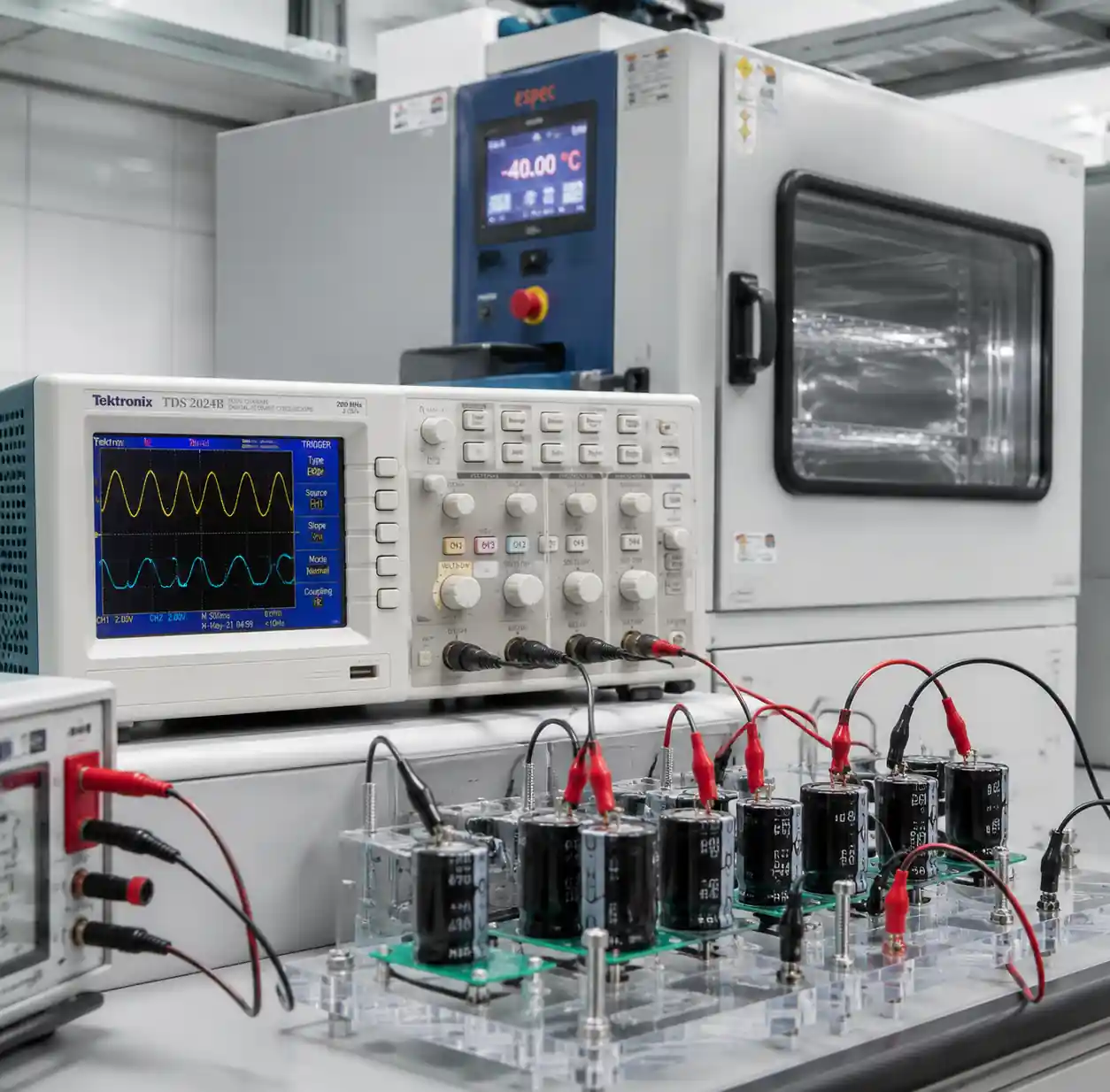

ตัวเก็บประจุภายใต้การทดสอบอุณหภูมิแสดงอุปกรณ์วัด
ความน่าเชื่อถือและอายุการใช้งาน
อิเล็กโทรไลติกอะลูมิเนียมเป็นไปตามแบบของ Arrhenius: อายุการใช้งานจะเพิ่มขึ้นเป็นสองเท่าทุกครั้งที่อุณหภูมิแกนกลางลดลง 10 °C ตัวเก็บประจุที่ทํางานได้ 2,000 ชั่วโมง ที่ 105 °C มีอายุการใช้งานประมาณ ~16,000 ชั่วโมงที่อุณหภูมิ 65 °C – ซึ่งมีความสําคัญต่อการคํานวณ MTBF
แทนทาลัมมีการสึกหรอน้อยมาก;ความล้มเหลวหลักของมันคือการสลายตัวของแรงดันไฟฟ้า เมื่อลดแรงดันลงเหลือ 50% ของแรงดันไฟฟ้าที่กําหนด สามารถทําได้ <0.1 FIT (ความล้มเหลวต่อพันล้านชั่วโมง) เซรามิกแทบจะไม่มีวันตายภายใต้สภาวะปกติ โดยจะล้มเหลวเฉพาะเมื่อเกิดรอยร้าวทางกลหรือข้อบกพร่องจากการผลิต ## การเลือกเฉพาะการใช้งาน - การกรองเอาต์พุตแหล่งจ่ายไฟ: รวมอลูมิเนียมอิเล็กโทรไลต์จํานวนมาก (คลื่นความถี่ต่ําและการค้าง) กับเซรามิก (เสียงรบกวนความถี่สูง) วางเซรามิกใกล้กับโหลดเพื่อลดความเหนี่ยวนําร่องรอย - การแยกการเชื่อมต่อ: เซรามิกเป็นตัวเลือกหลักเนื่องจากมี ESR ต่ําและเรโซแนนซ์ตัวเองสูง ในทางปฏิบัติสมัยใหม่นิยมใช้ MLCC ขนาดใหญ่ (10-22 μF) ใกล้กับวงจร IC มากกว่าค่าหลายค่า ซึ่งอาจทําให้เกิดจุดต้านเรโซแนนซ์ - เส้นทางสัญญาณเสียง: ใช้คาปาซิเตอร์ C0G/NP0 หรือฟิล์ม เซรามิกคลาส II แสดงผลของไพโซอิเล็กทริก – ผมวัดได้ว่ามีเสียงรบกวนเสียง 10-50 mV จาก X7Rs ใกล้ลําโพงหรือจุดเครียดทางกล- จังหวะ/ออสซิลเลเตอร์: เฉพาะคาปาซิเตอร์ C0G/NP0 หรือฟิล์มเท่านั้น – อุณหภูมิที่เสถียรและสัมประสิทธิ์แรงดันไฟฟ้าเป็นศูนย์ช่วยให้ความถี่แม่นยํา - ยานยนต์/ความน่าเชื่อถือสูง: อะลูมิเนียมโพลิเมอร์หรือโพลิเมอร์แทนทาลัมให้ความสมดุลที่ดีที่สุด อิเล็กโทรไลต์ของเหลวมาตรฐานมีปัญหากับช่วงอุณหภูมิและการสั่นสะเทือนที่กว้าง; ระบุชิ้นส่วนที่มีค่า 125 °C แม้ว่าอุณหภูมิรอบข้างจะต่ํากว่า

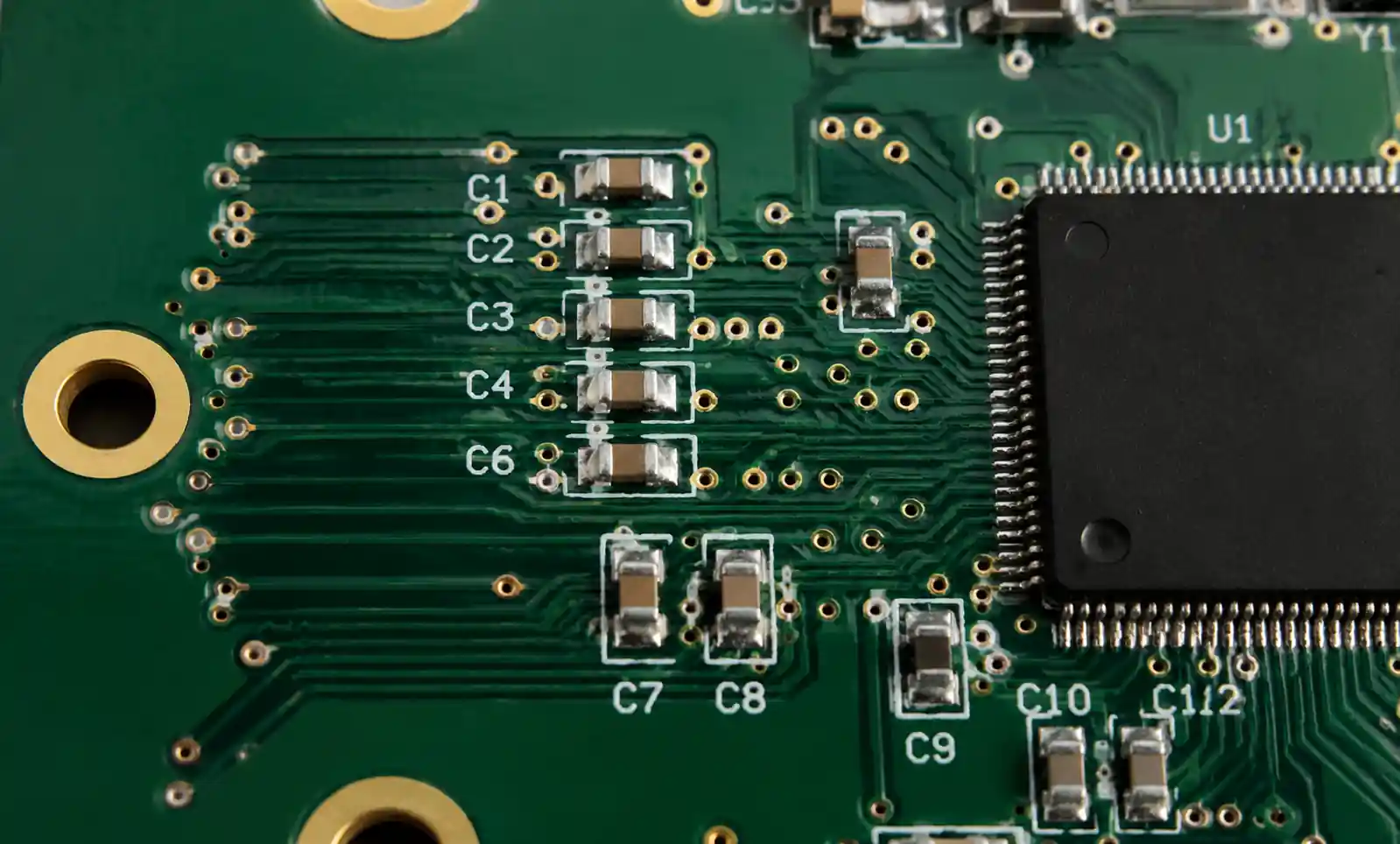

การจัดวางแผงวงจร PCB แสดงตําแหน่งตัวเก็บประจุเซรามิกที่เหมาะสมใกล้ขาจ่ายไฟ IC ## ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง - การละเลยไบแอส DC: ควรตรวจสอบกราฟลดเรติ้งสําหรับตัวเก็บประจุเซรามิกเสมอ อย่าพึ่งพาความจุไฟฟ้าตามมาตรฐานที่แรงดันไฟฟ้าทํางาน - ประเมินกระแสริปเปิลต่ําเกินไป: ในแหล่งจ่ายไฟแบบสวิตช์ ให้คํานวณริปเปิล RMS อย่างแม่นยําและเลือกอิเล็กโทรไลต์ที่มีค่า ≥1.5× (2× สําหรับความน่าเชื่อถือสูง)
- การจัดวางแผงวงจรที่ไม่ดี: การมีร่องรอย 10-15 มม. ระหว่างตัวเก็บประจุกับวงจรรวม (IC) สามารถลดประสิทธิภาพการแยกการเชื่อมต่อลง 50% ที่ความถี่ 100 MHz เนื่องจากการเพิ่มขึ้นของอินดักแตนซ์- ละเลยการลดค่าความร้อน: การให้ความร้อนของชิ้นส่วนเองและใกล้กับชิ้นส่วนที่ร้อนอาจทําให้อุณหภูมิตัวเก็บประจุสูงขึ้นถึง 20-40 °C เหนืออุณหภูมิรอบข้าง วัดหรือจําลองสภาพจริง - แรงดันไฟฟ้าเกินของแทนทาลัม: ลดค่าลงเหลือ 50% ของแรงดันไฟฟ้าที่กําหนด เพิ่มความต้านทานอนุกรมหรือเปลี่ยนเป็นชนิดโพลิเมอร์สําหรับการใช้งานที่มีแนวโน้มเปลี่ยนแปลง

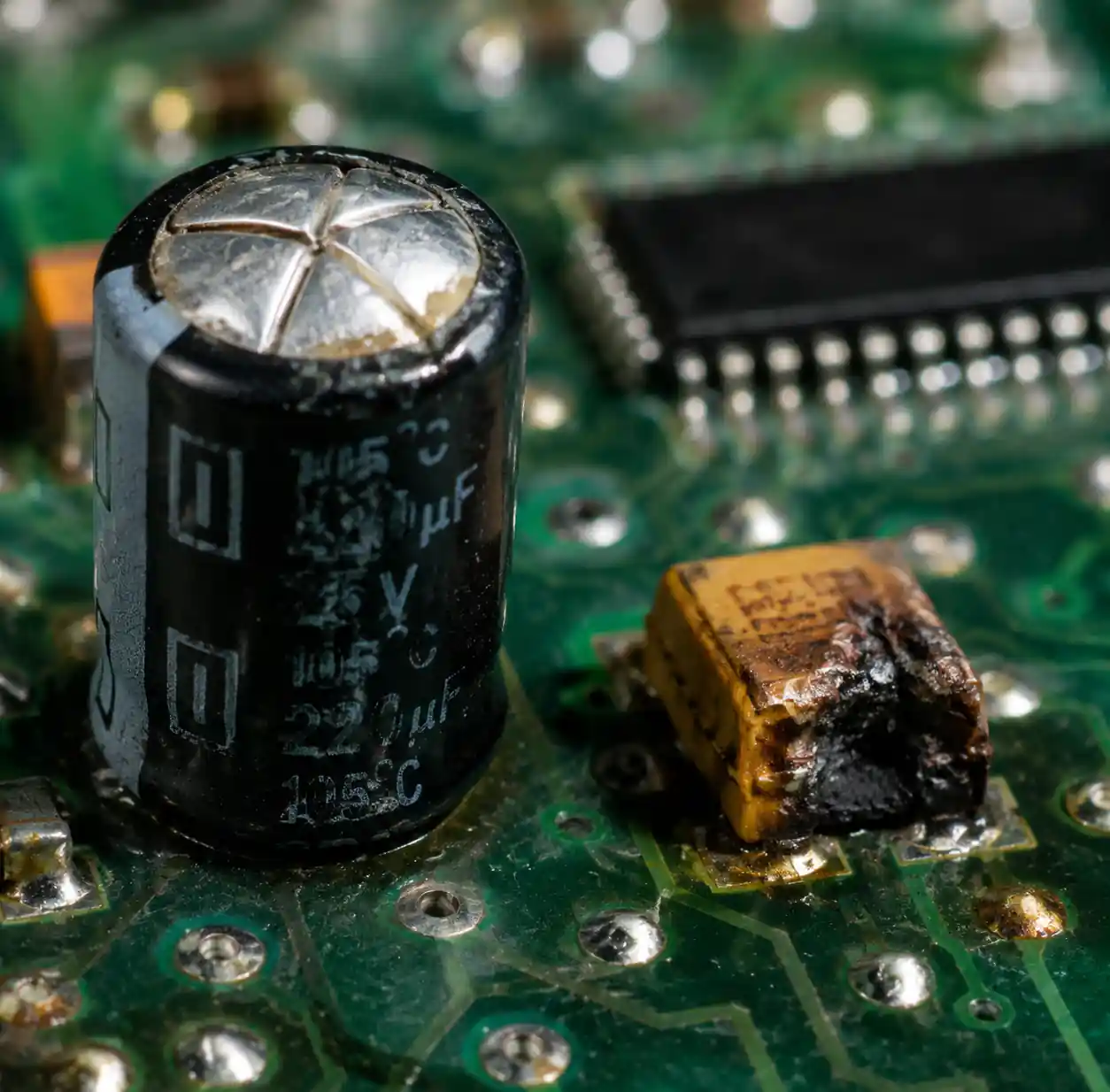

ตัวเก็บประจุที่ล้มเหลวแสดงการโป่งพองของอิเล็กโทรไลต์และแทนทาลัมเสียหาย ## การวิเคราะห์ต้นทุนเทียบกับประสิทธิภาพ
| ประเภทคาปาซิเตอร์ | ต้นทุนสัมพัทธ์ (10μF, 16V) | จุดที่คุ้มค่าที่สุด | |----------------|---------------------------|----------------------| | เซรามิก (X7R) | 1.0x พื้นฐาน | แยกมาตรฐาน, ปริมาณสูง | | อะลูมิเนียมอิเล็กโทรไลต์ | 0.3-0.5x | เก็บจํานวนมาก, คํานึงถึงต้นทุน | | แทนทาลัม (MnO₂) | 3-5x | กะทัดรัด, เชื่อถือได้, ความถี่กลาง | | โพลิเมอร์แทนทาลัม | 5-8x | ความน่าเชื่อถือสูง, ความปลอดภัยสูง | | โพลิเมอร์อลูมิเนียม | 2-3x | อายุการใช้งานยาวนาน ยานยนต์ และริปเปิลสูง | ต้นทุนชิ้นส่วนต่ําไม่ได้หมายความว่าต้นทุนระบบต่ําที่สุดเสมอไป อิเล็กโทรไลต์ราคา $0.10 อาจต้องเปลี่ยนในสนาม ในขณะที่โพลิเมอร์ราคา $0.30 จะใช้งานได้ตลอดอายุการใช้งาน สําหรับสินค้าอุปโภคบริโภคที่มีการรับประกันสั้น อะลูมิเนียมเหมาะสม; สําหรับอุตสาหกรรม/การแพทย์/ยานยนต์ ตัวเก็บประจุพรีเมียมช่วยลดการเคลมประกันและปกป้องชื่อเสียงแบรนด์ ## คําถามที่พบบ่อย ถาม: ฉันสามารถขนานคาปาซิเตอร์ประเภทต่าง ๆ ได้หรือไม่? ได้ – เป็นแนวปฏิบัติมาตรฐาน รวมอิเล็กโทรไลต์จํานวนมากกับเซรามิกสําหรับความถี่สูง ตรวจสอบว่า ESR/ESL รวมทั้งหมดตรงตามข้อกําหนดในช่วงความถี่ทั้งหมด
ถาม: จะประมาณค่าความจุที่มีประสิทธิผลของ X7R ที่แรงดันไฟฟ้าขณะทํางานได้อย่างไร? ใช้กราฟลดเรตติ้งจากผู้ผลิต โดยทั่วไปคาดว่าจะสูญเสีย 50-60% ที่แรงดันไฟฟ้าที่กําหนด 50% และสูญเสีย 70-80% ที่แรงดันไฟฟ้าที่ระบุถาม: ทําไมตัวเก็บประจุเซรามิกถึงแตก? PCB งอระหว่างการประกอบหรือการหมุนเวียนความร้อน ใช้แบบปลายสายยืดหยุ่น หลีกเลี่ยงขอบบอร์ด/รูสกรู และควบคุมอัตราการระบายความร้อนแบบรีโฟลว์ ถาม: ทําไมแทนทาลัมบางครั้งถึงเกิดไฟไหม้? แรงดันไฟฟ้าเกินทําให้เกิดการสลายตัวของไดอิเล็กทริก; ปฏิกิริยา MnO₂-แทนทาลัมเป็นแบบคาบความร้อน ใช้แรงดันไฟฟ้าลดแรงดัน 50% ความต้านทานอนุกรม หรือแทนทาลัมโพลิเมอร์ ถาม: อิเล็กโทรไลต์อลูมิเนียมมีอายุการใช้งานนานแค่ไหน? ภายใต้เงื่อนไขที่กําหนดอายุการใช้งานที่กําหนด (เช่น 2,000 ชั่วโมง) ลดอุณหภูมิลง 20 °C เพื่อยืดเวลาให้ถึง >20,000 ชั่วโมง ใช้ L₂ = L₁ × 2^((T₁-T₂)/10)
ถาม: ตัวเก็บประจุแยกขนาดใหญ่หนึ่งตัวหรือหลายตัว?
แนวปฏิบัติสมัยใหม่นิยมใช้ MLCC ขนาด 10-22 μF ที่วางตําแหน่งดีเพียงค่าเดียวแทนค่าหลายค่า ซึ่งอาจทําให้เกิดการต้านเรโซแนนซ์รักษาความยาวของตะกั่ว/เทร็กให้น้อยที่สุดในทั้งสองวิธี

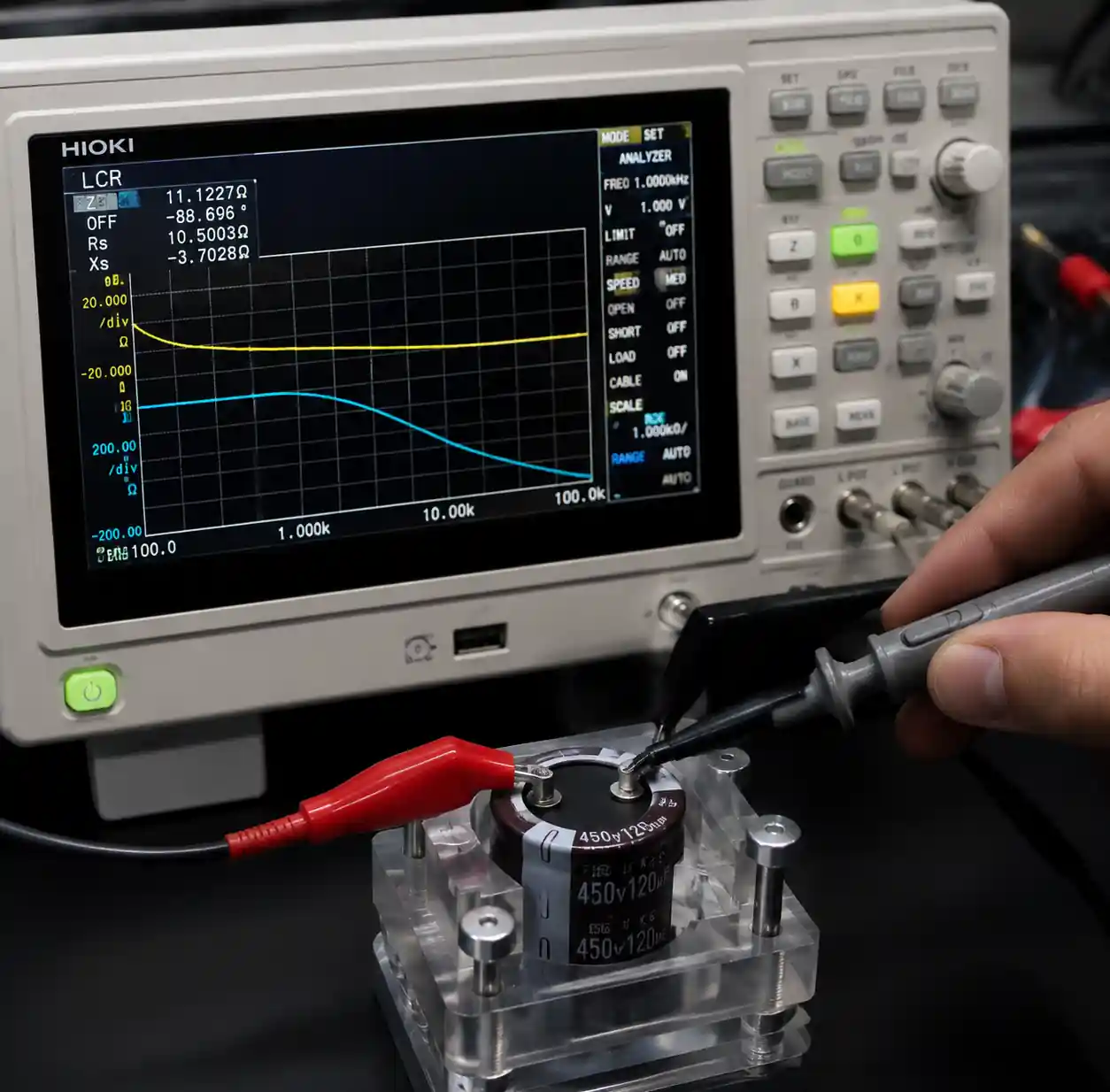

คุณสมบัติของตัวเก็บประจุวัดออสซิลโลสโคป ESR และอิมพีแดนซ์
บทสรุป
การเลือกตัวเก็บประจุที่มีประสิทธิภาพขึ้นอยู่กับการเข้าใจข้อแลกเปลี่ยนพื้นฐาน: เซรามิกโดดเด่นที่ความถี่สูงแต่มีแรงดันไฟฟ้าเบี่ยงเบน;อิเล็กโทรไลต์ให้ค่า μF สูงสุดต่อดอลลาร์แต่มีอายุการใช้งานจํากัด;แทนทาลัมให้ทางเลือกกลางที่เชื่อถือได้แต่มีต้นทุนสูงกว่า.การออกแบบที่ประสบความสําเร็จจะรวมทั้งสามอย่างเข้าด้วยกัน – อิเล็กโทรไลต์จํานวนมากสําหรับการเก็บพลังงาน, แทนทาลัมสําหรับการกรองความถี่กลาง และเซรามิกสําหรับการแยกความถี่สูงตรวจสอบประสิทธิภาพภายใต้สภาวะจริงเสมอ: การลดแรงดัน, อุณหภูมิ และการตอบสนองความถี่คํานวณกระแสริปเปิล, คํานวณไบแอส DC และให้ขอบเขตความร้อนแนวปฏิบัติที่มีวินัยเหล่านี้จะช่วยป้องกันความล้มเหลวในภาคสนามที่มักเกิดในการออกแบบที่เร่งรีบ และรับประกันผลิตภัณฑ์ที่แข็งแรงและทนทาน
