คู่มือการเลือกรีเลย์กับสวิตช์โซลิดสเตตสําหรับการใช้งานควบคุม

สารบัญ

1. บทนํา
2. [หลักการทํางาน: การสวิตช์แบบกลไกกับเซมิคอนดักเตอร์] (หลักการ #operating-กลไก-เทียบกับการสวิตช์เซมิคอนดักเตอร์)
3. [การเปรียบเทียบประสิทธิภาพ] (#performance-เปรียบเทียบ)
4. พารามิเตอร์การเลือกที่สําคัญ
5. [การจัดการความร้อนสําหรับสวิตช์โซลิดสเตต] (การจัดการ #thermal สําหรับสวิตช์โซลิดสเตต)
6. [การเลือกเฉพาะแอปพลิเคชัน] (การเลือกเฉพาะ #application)
7. [การวิเคราะห์ต้นทุน] (การวิเคราะห์ #cost)
8. [ข้อผิดพลาดในการคัดเลือกที่พบบ่อย](ข้อผิดพลาดในการเลือก #common)
9. คําถามที่พบบ่อย
10. บทสรุป

บทนํา

การเลือกใช้รีเลย์อิเล็กโทรเมคานิค (EMR) กับสวิตช์โซลิดสเตต (SSR) จะเป็นตัวกําหนดว่าระบบควบคุมของคุณจะทํางานได้นานเป็นเดือนหรือหลายสิบปีความแตกต่างพื้นฐาน—การเคลื่อนที่แบบสัมผัสทางกายภาพกับการสวิตช์เซมิคอนดักเตอร์—สร้างโปรไฟล์ประสิทธิภาพที่แตกต่างกันซึ่งกําหนดความเหมาะสมของการใช้งาน

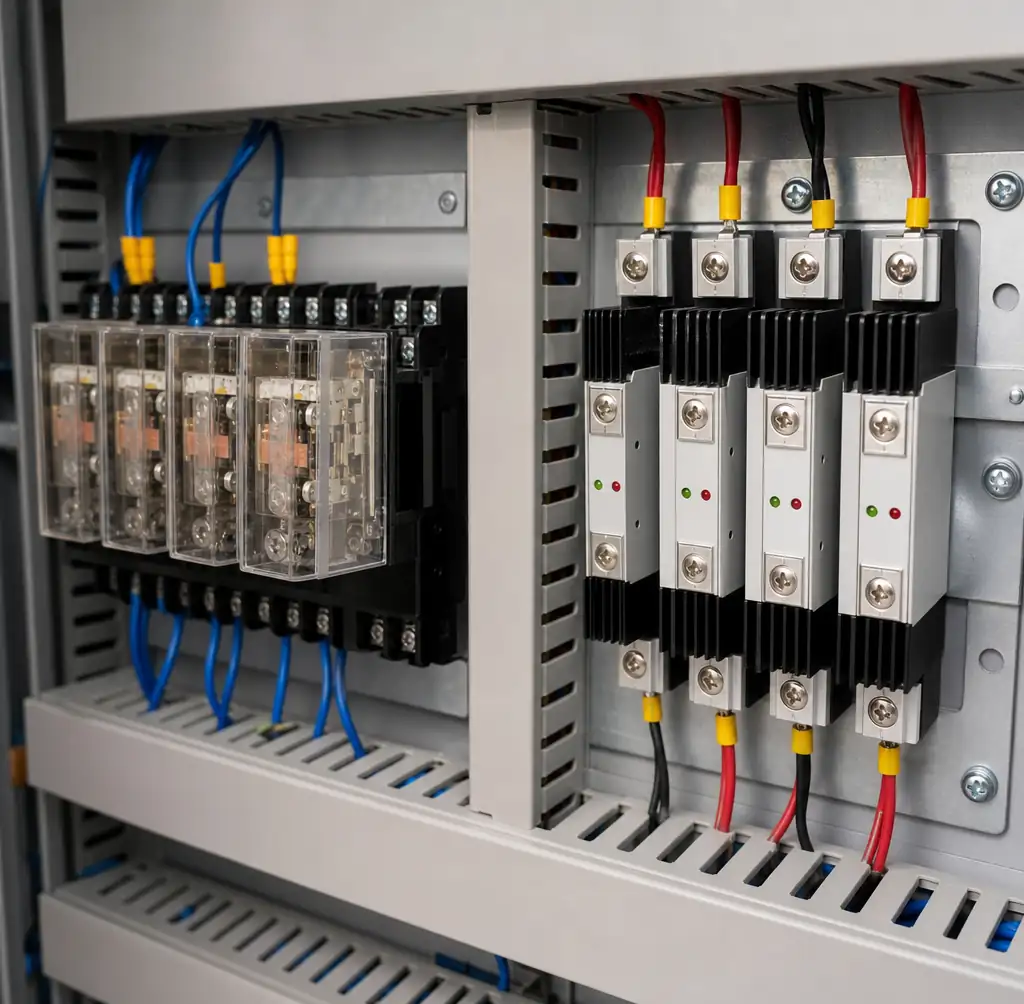

แผงควบคุมอุตสาหกรรมแสดงทั้งรีเลย์ไฟฟ้ากลไกและสวิตช์โซลิดสเตตที่ติดตั้งเคียงข้างกัน

ในงานอุตสาหกรรมที่มีความถี่การสวิตช์เกิน 100 รอบต่อวัน รีเลย์กลไกจะล้มเหลวภายในไม่กี่เดือน ขณะที่สวิตช์โซลิดสเตตทํางานได้นานหลายปีแอปพลิเคชันที่ต้องการการแยกกัลวานิกอย่างแท้จริงและการสวิตช์ที่ไม่บ่อยจะเน้นความเรียบง่ายทางกลการเข้าใจข้อแลกเปลี่ยนเหล่านี้ช่วยป้องกันความล้มเหลวในภาคสนามที่มีค่าใช้จ่ายสูง

หลักการทํางาน: การสวิตช์แบบกลไกกับเซมิคอนดักเตอร์

รีเลย์อิเล็กโทรเมคานิกส์ใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเคลื่อนย้ายขั้วสัมผัสทางกายภาพ สร้างหรือตัดการเชื่อมต่อทางไฟฟ้าการทํางานเชิงกลนี้ช่วยแยกช่องว่างอากาศจริง (2-5 มม.) ระหว่างวงจรควบคุมและวงจรโหลดขั้วโลหะผสมเงินมีความต้านทานต่ํา แต่การอาร์คขณะสวิตช์จะค่อยๆ ถ่ายโอนวัสดุระหว่างขั้วจนเกิดความเสียหาย

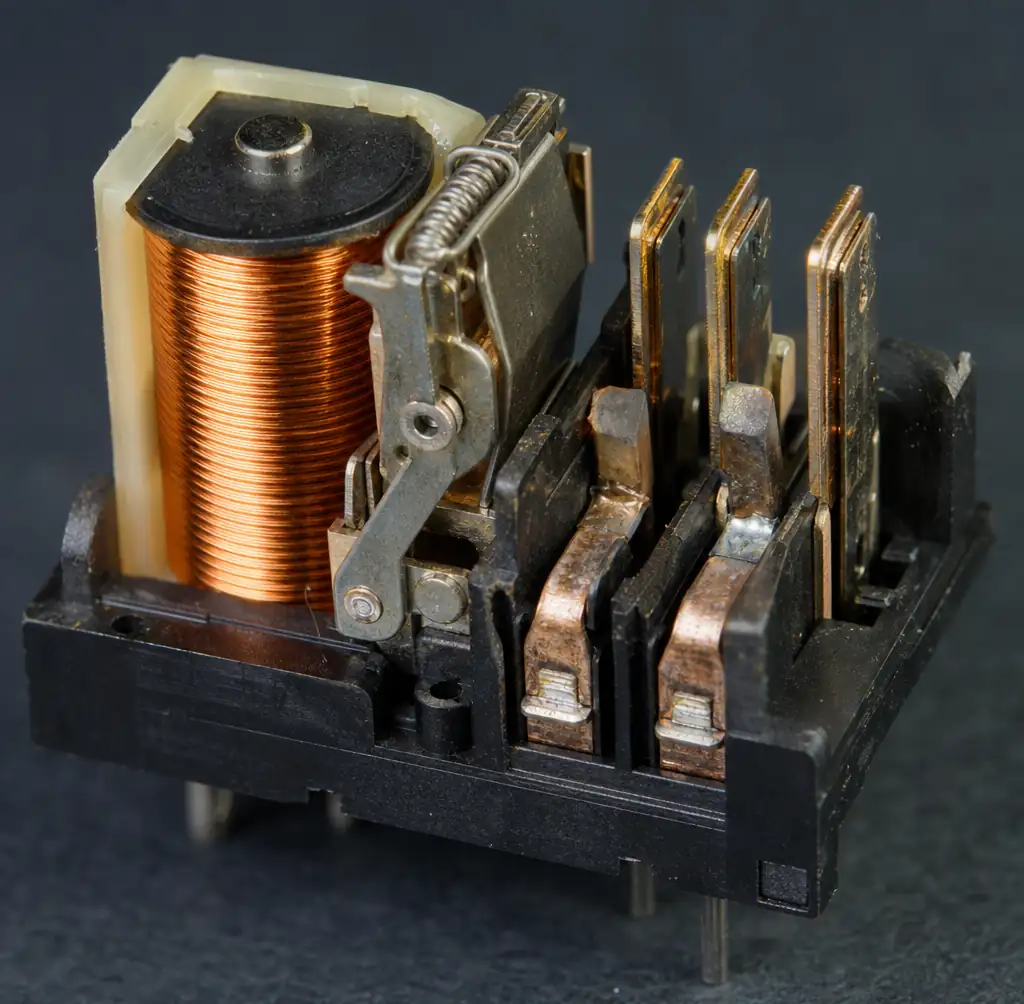

ภาพถ่ายระยะใกล้ของกลไกภายในรีเลย์ไฟฟ้ากลไกที่แสดงชุดขดลวด อาร์มาเจอร์ และชุดสัมผัส

การสะท้อนของหน้าสัมผัสสร้างวงจรการหยุดทํางานหลายรอบที่ใช้เวลาประมาณ 1-5 มิลลิวินาทีความเร็วในการสวิตช์ถูกจํากัดไว้ที่ 5-15 มิลลิวินาทีด้วยแรงเฉื่อยทางกลรีเลย์ที่สลับวงจร 6 รอบต่อนาทีจะกินเวลาครึ่งหนึ่งของอายุการใช้งานที่กําหนดในเวลาเพียง 29 วัน—ซึ่งหลีกเลี่ยงการสึกหรอทางกลไม่ได้

สวิตช์สถานะของแข็งใช้อุปกรณ์เซมิคอนดักเตอร์ (TRIACs, thyristors, MOSFET หรือ IGBTs) ที่ควบคุมผ่านการแยกแสงคู่ LED-โฟโตทรานซิสเตอร์ให้การแยกทางไฟฟ้าโดยไม่ต้องเคลื่อนที่ทางกลเซมิคอนดักเตอร์ยังคงอยู่ในเส้นทางวงจรแม้จะ "ปิด" ซึ่งสร้างความแตกต่างพื้นฐานจากขั้วสัมผัสทางกล

การสวิตช์แบบ zero-crossing ตรวจจับขั้วของรูปคลื่น AC และสวิตช์จะตรวจจับเฉพาะที่แรงดันไฟฟ้าแบบ zero-crossing เท่านั้นสิ่งนี้ช่วยขจัดการพุ่งของกระแสไหลบ่าที่เกิดขึ้นเมื่อหน้าสัมผัสทางกลปิดที่แรงดันสูงสุด ลดการรบกวนทางแม่เหล็กไฟฟ้าลง 60-80% ในระบบควบคุมอุณหภูมิอุตสาหกรรม

การเปรียบเทียบประสิทธิภาพ

ความแตกต่างด้านประสิทธิภาพระหว่างสวิตช์แบบกลไกและแบบโซลิดสเตตนั้นมีมากและสามารถวัดได้

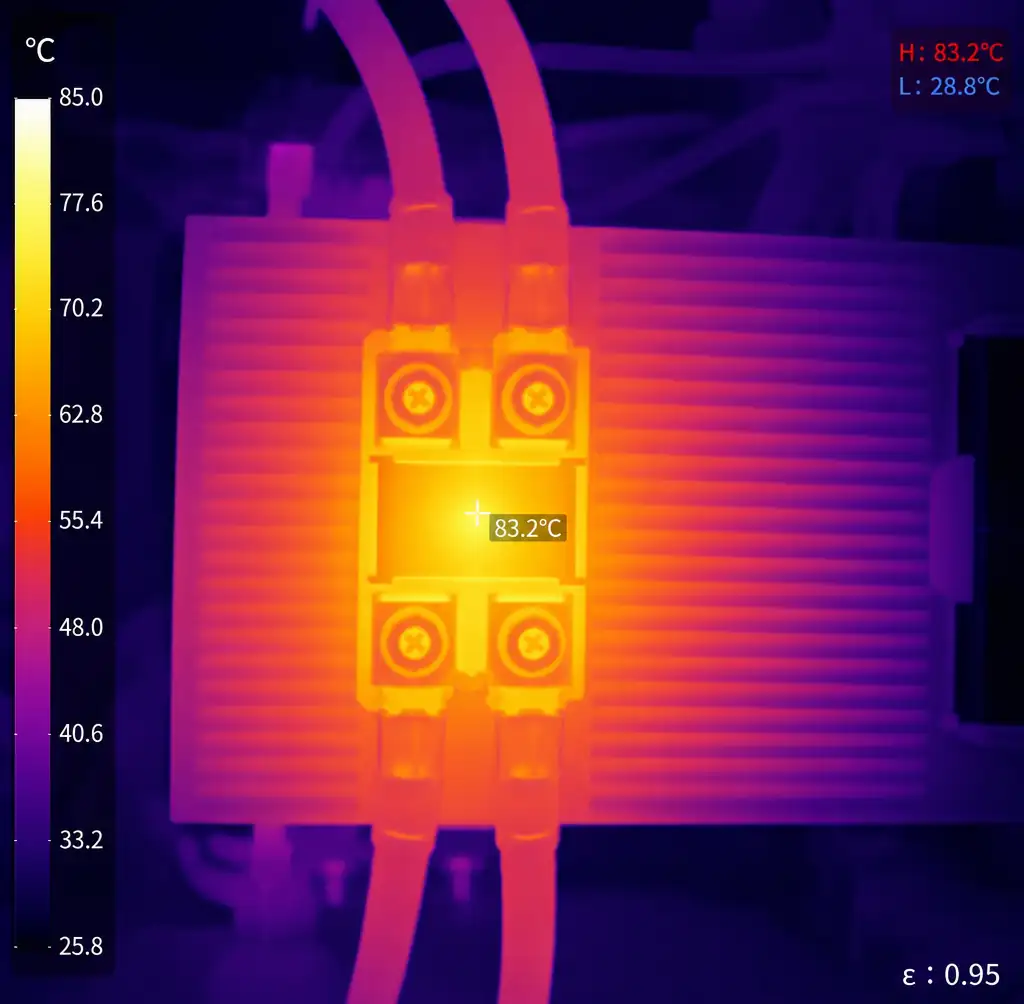

การรั่วไหลนี้ป้องกันการปิดไฟโหลดอย่างสมบูรณ์ ทําให้เกิดปัญหากับไฟ LED, อุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อความรู้สึก หรือระบบล็อกความปลอดภัยที่ต้องการกระแสไฟฟ้าศูนย์ที่ตรวจสอบแล้ว เพื่อการแยกไฟฟ้าอย่างสมบูรณ์ระหว่างการบํารุงรักษาหรือเกิดข้อผิดพลาด รีเลย์กลไกให้การป้องกันที่เหนือกว่า ### การสูญเสียแรงดันไฟฟ้าและการสูญเสียพลังงาน หน้าสัมผัสรีเลย์กลไกแสดงความต้านทาน <50-100 มิลลิโอห์ม รีเลย์ 30A จะตัดไฟ 1.5-3V โดยสูญเสียพลังงาน 45-90 วัตต์โดยไม่ต้องใช้ระบบระบายความร้อนภายนอก สวิตช์โซลิดสเตตจะปล่อยกระแสโหลด 1.0-1.6V ×โหลด โหลด 30A สร้างกําลังไฟ 30-48 วัตต์ ต้องการการระบายความร้อนจํานวนมาก การจัดการความร้อนที่ไม่เพียงพอเร่งให้เกิดความล้มเหลว—90% ของความล้มเหลวของ SSR เกิดจากปัญหาความร้อน | กระแสโหลด | แรงดันตก SSR | การสูญเสียพลังงาน | ความต้องการฮีทซิง | | --- | --- | --- | --- | | 10A | 1.2V | 12W | ฮีทซิงก์ขนาดเล็กหรืออากาศบังคับ | | 25A | 1.4V | 35W | ฮีทซิงก์ปานกลาง, การพาความร้อนธรรมชาติ | | 40A | 1.5V | 60W | ฮีทซิงก์ขนาดใหญ่หรือระบบระบายความร้อนแบบแอคทีฟ | | 75A | 1.6V | 120W | ฮีทซิงค์ขนาดใหญ่พร้อมอากาศบังคับ | ## การจัดการความร้อนสําหรับสวิตช์โซลิดสเตต SSR จะสลายพลังงานประมาณ 1-1.4 วัตต์ต่อกระแสสวิตช์ ความร้อนต้องถูกระบายอย่างต่อเนื่องเพื่อรักษาอุณหภูมิของจุดเชื่อมต่อให้อยู่ในข้อกําหนด การเลือกฮีทซิงค์ควรคํานวณการสูญเสียพลังงานจากแรงดันไฟฟ้าตกคร่อมจริง จากนั้นใช้กราฟลดเรตติ้งของผู้ผลิต การจับภาพหน้าจอออสซิลโลสโคปเปรียบเทียบความเร็วสวิตช์ของรีเลย์กลไกกับสวิตช์โซลิดสเตต อย่าติดตั้ง SSR ในพื้นที่ปิดโดยไม่มีการระบายอากาศ อย่าติดตั้งบนพื้นผิวพลาสติกหรือโลหะทาสี—สีจะสร้างฉนวนความร้อน การติดตั้งโลหะที่สะอาดด้วยวัสดุอินเทอร์เฟซความร้อนให้ความต้านทานความร้อนต่ําสุด อุณหภูมิการทํางานมีผลโดยตรงต่อกระแสไฟฟ้า แผ่นข้อมูลส่วนใหญ่แสดงให้เห็นว่ากระแสไฟฟ้าลดลงเป็นเส้นตรงเหนือ 40°C SSR ที่มีค่า 40A ที่ 25°C อาจลดลงเหลือ 25A ที่อุณหภูมิรอบ 70°C การทํางานเกินขีดจํากัดการลดอุณหภูมิความร้อนจะทําให้อุณหภูมิที่จุดเชื่อมต่อเพิ่มขึ้นอย่างรวดเร็วและเร่งการเสื่อมสภาพอย่างรวดเร็ว ## การเลือกเฉพาะการใช้งาน ### สวิตช์แบบโซลิดสเตตเป็นตัวเลือกหลักที่ต้องการการสวิตช์อย่างรวดเร็วและซ้ํา ๆ การควบคุมมอเตอร์ PWM การหรี่แสง LED และการทําความร้อนแบบสัดส่วนต้องการสวิตช์ 100 Hz ถึง 10 kHz ที่รีเลย์กลไกไม่สามารถรองรับได้ ระบบควบคุมอุณหภูมิอุตสาหกรรม(/application.html) ที่ใช้ตัวควบคุม PID เป็นตัวอย่างของข้อได้เปรียบของ SSR คอนโทรลเลอร์จะปรับพลังงานของฮีตเตอร์โดยปรับรอบการทํางาน PWM สลับหลายพันครั้งต่อชั่วโมง รีเลย์กลไกจะเสียภายในไม่กี่สัปดาห์ ขณะที่ SSR ทํางานได้อย่างต่อเนื่องหากจัดการความร้อนอย่างถูกต้อง ความล้มเหลวของรีเลย์ทําให้เกิดการปิดตัวของตัวควบคุม PID ถึง 68%—การเปลี่ยนเป็น SSR จะกําจัดโหมดความล้มเหลวนี้ได้ การติดตั้งฮีตเตอร์ไฟฟ้าอุตสาหกรรมพร้อมระบบควบคุมรีเลย์แบบโซลิดสเตต ### การล็อกความปลอดภัยและการสวิตช์ที่ไม่บ่อย สําหรับการใช้งานที่สลับเป็นครั้งคราว—เช่น อินเตอร์ล็อกนิรภัย, การหยุดฉุกเฉิน—ซึ่งการแยกฉนวนกัลวานิกและพฤติกรรมป้องกันความล้มเหลวสําคัญกว่าอายุรอบ รีเลย์เชิงกลให้ความคุ้มค่ามากกว่า การแยกช่องว่างอากาศรับประกันการแยกอย่างสมบูรณ์ที่สําคัญสําหรับวงจรความปลอดภัยที่การรั่วไหลของเซมิคอนดักเตอร์อาจก่อให้เกิดอันตราย

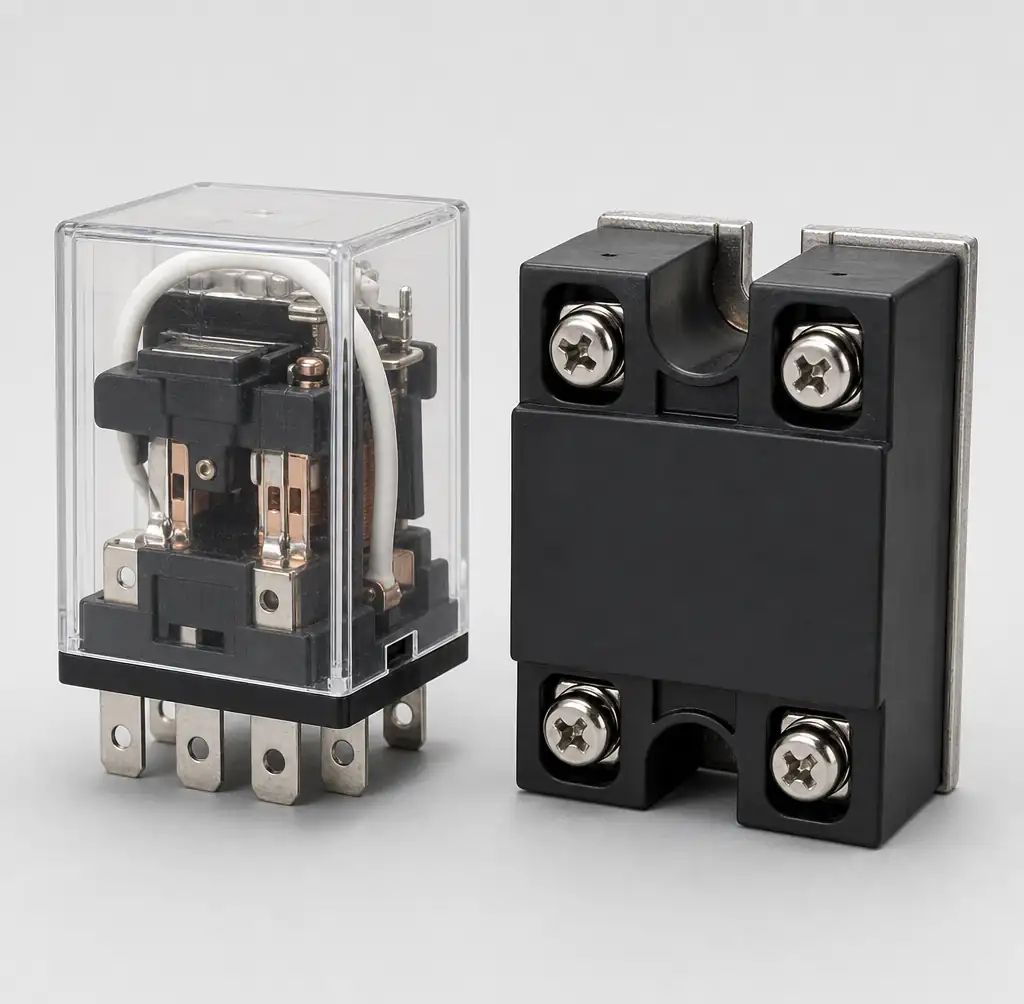

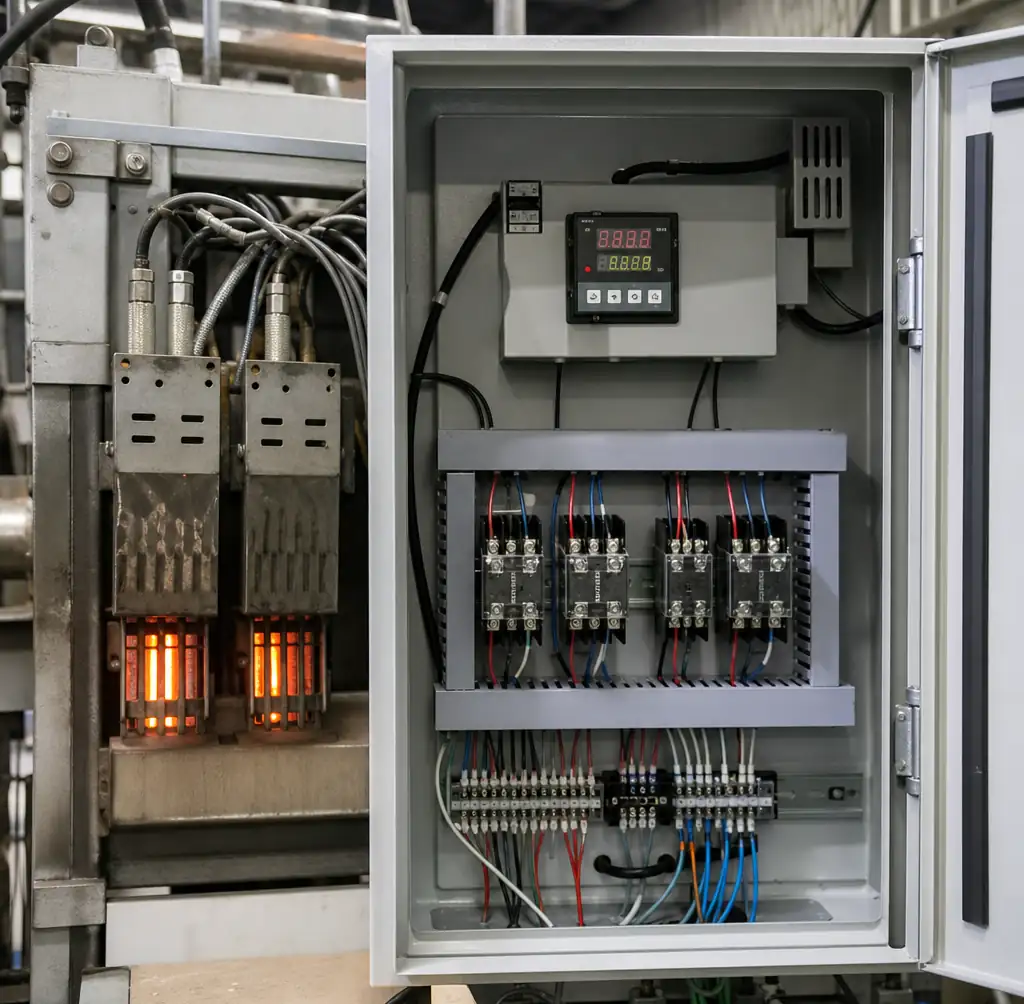

ข้อควรพิจารณาในการสตาร์ทมอเตอร์ การสตาร์ทมอเตอร์ต้องวิเคราะห์ลักษณะการไหลเข้า รีเลย์กลไกสามารถรับมือกับกระแสไหลเข้าของมอเตอร์ (6-8× กระแสขณะวิ่ง) ได้โดยไม่มีปัญหา สวิตช์โซลิดสเตตต้องมีขนาดใหญ่กว่า—มักเป็น 3-4× กระแสไฟฟ้าขณะวิ่งของมอเตอร์—เพื่อรองรับกระแสไหลเข้าโดยไม่เกิดความเสียหายทางความร้อน สําหรับการทํางานต่อเนื่องที่สตาร์ทไม่บ่อย คอนแทคเตอร์กลไกยังคงคุ้มค่า สําหรับมอเตอร์ที่ต้องการการถอยหลังหรือควบคุมความเร็วแปรผันบ่อย SSR ให้ประสิทธิภาพที่เหนือกว่าแม้จะมีต้นทุนสูงกว่า ## การวิเคราะห์ต้นทุน รีเลย์อุตสาหกรรม 30A มีราคา $8-15 ขณะที่ SSR เทียบเท่ามีราคา $40-70—ซึ่งเป็นตัวคูณราคา 4-5× สําหรับงานที่มีปริมาณน้อยหรือการสวิตช์ที่ไม่บ่อย รีเลย์เชิงกลให้ประสิทธิภาพที่เพียงพอในราคาต่ํา ภาพถ่ายเปรียบเทียบขนาดและต้นทุนระหว่างรีเลย์เทียบเท่ากับ SSR ต้นทุนรวมในการเป็นเจ้าของเปลี่ยนการวิเคราะห์นี้สําหรับการใช้งานที่มีรอบสูง รีเลย์ที่ต้องเปลี่ยนทุก 6-12 เดือนจะเพิ่มต้นทุนแรงงาน ต้นทุนสินค้าคงคลัง และอาจเกิดเวลาหยุดทํางาน SSR ที่ทํางานต่อเนื่อง 5-10 ปีโดยไม่มีการบํารุงรักษาจะช่วยลดค่าใช้จ่ายที่เกิดขึ้นซ้ํา ๆ และสนับสนุนการลงทุนเริ่มต้นที่สูงขึ้น สนับสนุนรีเลย์เชิงกลเมื่อ:

• ความถี่ในการสวิตช์ <10 รอบต่อวัน - การแยกฉนวนกัลวานิกแท้จริงมีความสําคัญต่อความปลอดภัย - ข้อจํากัดด้านงบประมาณเป็นหลัก - ต้องการแรงดันตกคร่อมน้อยที่สุด - สามารถเข้าถึงการบํารุงรักษาอย่างสม่ําเสมอ สนับสนุนสวิตช์สถานะของแข็งเมื่อ: - ความถี่การสวิตช์ >100 รอบต่อวัน
• ต้องการการทํางานแบบเงียบ
• ต้องใช้ PWM หรือการสวิตช์ความเร็วสูง
• ต้องดูแลรักษานาน

ข้อผิดพลาดในการเลือกที่พบบ่อย

การลดขนาด SSR เพื่อประหยัดค่าใช้จ่าย ทําให้เกิดความล้มเหลวก่อนเวลาอันควรการเลือกโดยอิงจากกระแสโหลดเพียงอย่างเดียวโดยไม่คํานวณการสูญเสียพลังงานจะทําให้จุดเชื่อมต่อมีอุณหภูมิเกินตรวจสอบกระแสสูงสุดที่อุณหภูมิการทํางานจริงด้วยฮีทซิงค์ที่เสนอเสมอ

ไม่นับอายุการใช้งานทางกลของรีเลย์ ในงานที่มีรอบสูงรีเลย์ 100,000 รอบจะล้มเหลวอย่างคาดเดาได้หลังจากนับนั้นไม่ว่าจะมีโหลดไฟฟ้ามากน้อยเพียงใดสําหรับการทํางานต่อเนื่องที่ความถี่ปานกลาง จะมาถึงภายในไม่กี่เดือน

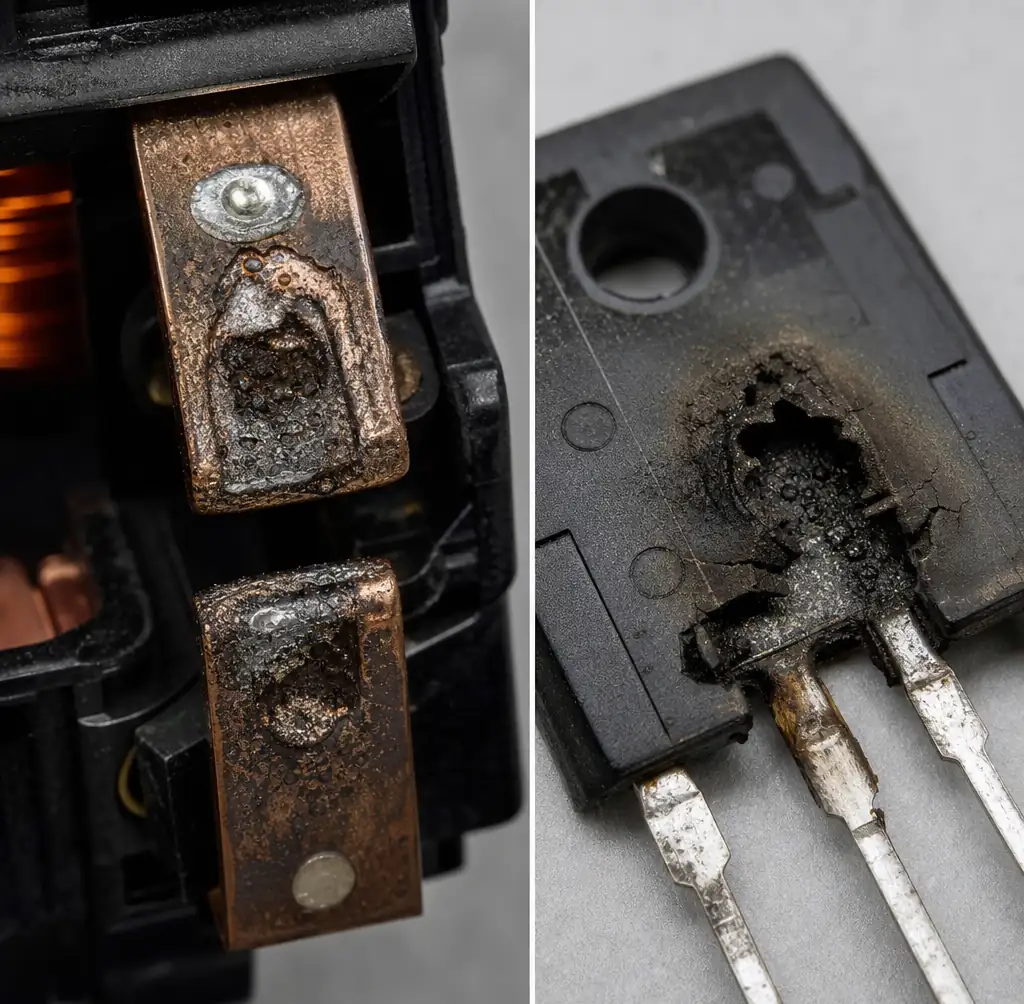

ภาพถ่ายมาโครแสดงหน้าสัมผัสรีเลย์ที่สึกหรอและมีรอยบุ๋มเทียบกับเซมิคอนดักเตอร์ SSR ที่เสีย

สมมติว่า SSR ให้การแยกวงจรอย่างสมบูรณ์ เช่นเดียวกับหน้าสัมผัสกลไกเซมิคอนดักเตอร์ขาออกจะอยู่ในวงจรเมื่อปิด ทําให้กระแสรั่วไหลป้องกันการดับไฟอย่างสมบูรณ์สําหรับระบบล็อกความปลอดภัยที่ต้องการกระแสไฟฟ้าศูนย์ที่ได้รับการยืนยัน รีเลย์กลไกจะให้การแยกที่เหนือกว่า

ละเลยความแตกต่างของโหมดความล้มเหลว ในการออกแบบที่มีความสําคัญด้านความปลอดภัยหน้าสัมผัสรีเลย์มักเสียเปิดจากการสึกหรอ SSR มักเกิดการลัดวงจรเนื่องจากเซมิคอนดักเตอร์เสียวงจรความปลอดภัยที่ต้องการการปิดไฟอย่างแน่นอนต้องคํานึงถึงเรื่องนี้ผ่านการสวิตช์ซ้ําซ้อน

การเลือกตามการจัดอันดับในแผ่นข้อมูลโดยไม่ลดระดับทั้งระดับรีเลย์และ SSR สมมติสภาพที่เหมาะสมการใช้งานจริงต้องการลดระดับ 50-70% สําหรับโหลดมอเตอร์ หลอดไส้ หรือโหลดแบบคาปาซิทีฟการลดประสิทธิภาพ SSR ที่อุณหภูมิสูงเกิน 40°C จะกลายเป็นวิกฤต

คําถามที่พบบ่อย

ถาม: ฉันสามารถเปลี่ยนรีเลย์กลไกเป็น SSR โดยตรงได้หรือไม่?

ไม่เสมอไปตรวจสอบพารามิเตอร์สามข้อ:ประการแรก ตรวจสอบว่า SSR สามารถรองรับประเภทโหลดของคุณได้—มอเตอร์และหลอดไส้มีแรงดันไหลสูงจนต้องปรับขนาด SSR ให้ใหญ่ขึ้น 3-4×ประการที่สอง ตรวจสอบว่าการรั่วไหลแบบออฟสเตทจะไม่ส่งผลต่อโหลดของคุณ—อุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อแสงอาจแสดงผลได้ประการที่สาม ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของสัญญาณควบคุมตรงกับข้อกําหนดอินพุตของ SSR

ถาม: ทําไม SSR ของฉันถึงร้อนมาก?

คํานวณการสูญเสียพลังงาน: กระแสโหลด×แรงดันตกคร่อม SSR (โดยทั่วไป 1.2-1.6V)โหลด 30A สร้างความร้อน 36-48W ตรวจสอบความต้านทานความร้อนของฮีทซิงค์โดยใช้กราฟลดเรติ้งของผู้ผลิตตรวจสอบความสะอาดของพื้นผิวติดตั้งและการใช้งานอินเทอร์เฟซความร้อนตรวจสอบสมมติฐานอุณหภูมิแวดล้อม

ถาม: จะคํานวณอายุการใช้งานของรีเลย์ได้อย่างไร?

ค้นหาอายุการใช้งานทางกลที่ระบุไว้ในแผ่นข้อมูล (โดยทั่วไป 100,000-500,000 รอบ)หารด้วยรอบการสวิตช์รายวันการสวิตช์รีเลย์ 100,000 รอบ 10 ครั้งต่อวันมีอายุการใช้งานประมาณ 27 ปีการสวิตช์รีเลย์เดียวกันที่เปลี่ยน 100 ครั้งต่อวันจะล้มเหลวหลังจาก 1,000 วัน (2.7 ปี)

ถาม: อะไรเป็นสาเหตุของการเชื่อมรีเลย์คอนแทค?

กระแสไหลเริ่มต้นหรือพลังงานอาร์คที่มากเกินไปจะเชื่อมจุดสัมผัสเข้าด้วยกันสิ่งนี้เกิดขึ้นกับโหลดมอเตอร์ หลอดไส้ หรือโหลดแบบคาปาซิทีฟที่ทําให้เกิดจุดกระชากชั่วคราวเกินกว่ากระแสไฟฟ้าสถานะคงที่การเลือกอย่างถูกต้องต้องตรวจสอบทั้งค่าสถานะคงที่และค่ากําลังเริ่มต้น

ถาม: SSR สามารถสลับโหลด DC ได้อย่างมีประสิทธิภาพหรือไม่?

ใช่ แต่เลือก SSR ที่ออกแบบมาโดยเฉพาะสําหรับการสวิตช์ DCSSR ที่ใช้ TRIAC ทํางานได้เฉพาะกับ AC เท่านั้น—ต้องใช้การตัดกันของกระแสไฟฟ้าเป็นศูนย์เพื่อปิด SSR ที่ใช้ MOSFET รองรับโหลด DC ที่มีแรงดันตกคร่อมต่ํากว่าอย่าพยายามสลับ DC ด้วย SSR ที่ได้รับการจัดประเภท AC

ถาม: ฉันจะเลือก SSR ที่ได้รับการจัดอันดับ AC และ DC ได้อย่างไร?

SSR ที่ได้รับการจัดอันดับ AC โดยใช้ TRIAC ให้การสวิตช์แบบ zero-crossing และทํางานได้เฉพาะกับโหลด AC เท่านั้น SSR ที่ได้รับการจัดอันดับ DC ใช้ MOSFET และรองรับโหลด DC ที่มีแรงดันตกคร่อมต่ํากว่าแต่ไม่มีความสามารถในการ zero-crossing สําหรับการใช้งานทั่วไป ให้เลือก SSR ที่ได้รับการรับรอง DC แต่ตรวจสอบข้อกําหนดของแอปพลิเคชัน AC

บทสรุป

การเลือกรีเลย์ไฟฟ้ากลไกกับสวิตช์โซลิดสเตตขึ้นอยู่กับความเข้าใจในความแตกต่างทางสถาปัตยกรรมของทั้งสองรีเลย์แบบกลไกมีต้นทุนที่เหนือกว่า การแยกฉนวนกัลวานิกแท้จริง และไม่มีแรงดันตกคร่อมสําหรับการใช้งานความถี่ต่ําสวิตช์โซลิดสเตตให้อายุการใช้งานรอบไม่จํากัด การทํางานเงียบ และสวิตช์สวิตช์ไมโครวินาทีสําหรับการควบคุม PWM และการใช้งานความถี่สูง

กรอบการตัดสินใจ: วิเคราะห์ความถี่การสวิตช์ ความต้องการการแยกสัญญาณ ข้อจํากัดงบประมาณ และความสําคัญของโหมดความล้มเหลวแอปพลิเคชันที่สวิตช์ <10 ครั้งต่อวันจะสนับสนุนรีเลย์เชิงกล เว้นแต่ความไวต่อเสียงรบกวนจะเรียกร้องให้ใช้โซลิดสเตตการสวิตช์ความถี่สูง >100 รอบต่อวันคุ้มค่ากับการลงทุนในโซลิดสเตตผ่านช่วงเวลาการบํารุงรักษาที่ยาวนานขึ้น

ไม่มีเทคโนโลยีใดที่เหนือกว่าทุกเทคโนโลยี—แต่ละรุ่นโดดเด่นในสาขาที่เหมาะสมการเลือกอย่างเหมาะสมจะจับคู่จุดแข็งของเทคโนโลยีกับความต้องการของแอปพลิเคชันระบบควบคุมที่เชื่อถือได้มากที่สุดใช้ทั้งสองเทคโนโลยีอย่างมีกลยุทธ์ โดยใช้รีเลย์เชิงกลที่การแยกส่วนและต้นทุนสําคัญที่สุด และสวิตช์สถานะของแข็งที่อายุการใช้งานและความเร็วรอบการทํางานเป็นตัวกําหนดความสําเร็จ
