ทางเลือก LM2596: การเปลี่ยนตัวแปลงบั๊ก DC-DC ที่เข้ากันได้กับพินที่ดีที่สุดสําหรับปี 2025
กําลังดิ้นรนกับการขาดแคลนสต็อก LM2596 ชิปปลอม หรือความไร้ประสิทธิภาพเชิงความร้อนหรือไม่? ค้นพบตัวควบคุมทางเลือก LM2596 ที่ผ่านการทดสอบภาคสนาม 5 ตัว ตั้งแต่ XL2596 ที่เข้ากันได้กับพินไปจนถึง MP1584 และ TPS5430 ความถี่สูง ที่ให้เอาต์พุต 3A ประสิทธิภาพที่ดีขึ้นและต้นทุน BOM ที่ต่ําลงสําหรับการออกแบบพลังงานอุตสาหกรรม ยานยนต์ และ IoT
ตัวอย่างข้อมูลเด่น: ทางเลือก LM2596 ที่ดีที่สุดขึ้นอยู่กับแรงดันไฟฟ้าอินพุตและข้อจํากัดด้านขนาด XL2596 ให้ความเข้ากันได้แบบพินต่อพินอย่างแท้จริงด้วยต้นทุนที่ต่ํากว่า 40% MP1584 ให้ประสิทธิภาพ 92% ที่ 1.5MHz สําหรับการออกแบบที่กะทัดรัด TPS5430 ให้ประสิทธิภาพการระบายความร้อนที่เหนือกว่าด้วยการแก้ไขแบบซิงโครนัสในตัว
สารบัญ
-
- [กรณีศึกษาอุตสาหกรรม: สถานการณ์การทดแทนในโลกแห่งความเป็นจริง](#use กรณี)
อะไรคือความท้าทายที่ผลักดันให้วิศวกรเปลี่ยน LM2596
LM2596 จาก Texas Instruments ทําหน้าที่เป็นตัวแปลงบั๊ก 3A ที่ใช้งานได้นานกว่าสองทศวรรษ อย่างไรก็ตาม ในการปฏิบัติงานด้านการผลิตของเราในการออกแบบของลูกค้ากว่า 500+ รายการตั้งแต่ปี 2022 จุดบกพร่องที่สําคัญสามประการ ผลักดันให้ทีมวิศวกรแสวงหาทางเลือกอื่นอย่างต่อเนื่อง:
1. ความไม่มั่นคงของห่วงโซ่อุปทานและความเสี่ยงจากการปลอมแปลง
วงจรชีวิตที่ครบถ้วนของ LM2596 ได้สร้างห่วงโซ่อุปทานที่กระจัดกระจาย จากการตรวจสอบคุณภาพส่วนประกอบของผู้จัดจําหน่ายทั่วโลก 47 ราย เราพบว่า ประมาณ 30% ของโมดูล LM2596 ราคาประหยัด มีซิลิกอนเกรดด้อยหรือเกรดด้อยกว่า ชุดหนึ่งที่ซื้อจากซัพพลายเออร์ในเอเชียตะวันออกเฉียงใต้แสดงการเสื่อมสภาพจากการดรอปเอาต์จาก 1.16V เป็น 2.8V หลังจากใช้งานโหลด 3A ต่อเนื่อง 30 นาที ซึ่งเป็นที่ยอมรับไม่ได้สําหรับการตรวจสอบทางการแพทย์และการใช้งานควบคุมทางอุตสาหกรรม
ข้อมูลเชิงลึกที่สําคัญ: ชิป LM2596 ปลอมมักล้มเหลวในการทดสอบการหมุนเวียนด้วยความร้อนที่อุณหภูมิทางแยกสูงกว่า 105°C ในขณะที่ข้อมูลจําเพาะ TI ของแท้รับประกันการทํางานที่ +125°C
2. ข้อจํากัดด้านประสิทธิภาพที่ดิฟเฟอเรนเชียลไฟฟ้าแรงสูง
สถาปัตยกรรมการแก้ไขแบบไม่ซิงโครนัสของ LM2596 กําหนดเพดานประสิทธิภาพ ที่อินพุต 24V และเอาต์พุต 5V (อัตราส่วนการแปลงทางอุตสาหกรรมทั่วไป) การทดสอบแบบตั้งโต๊ะของเราเผยให้เห็น ประสิทธิภาพการโหลดเต็มที่โดยทั่วไปอยู่ที่ 78-82% พลังงานที่เหลืออีก 18-22% จะกระจายไปเป็นความร้อน ซึ่งมักต้องใช้ฮีทซิงค์ขนาดใหญ่ที่เพิ่มระดับเสียงของระบบ 40% ขึ้นไป
เกณฑ์มาตรฐานประสิทธิภาพหลักที่เราวัด:
- 12V → 3.3V @ 3A: ประสิทธิภาพ 73% (การสูญเสียพลังงาน 4.3W)
- 12V → 5V @ 3A: ประสิทธิภาพ 80% (การสูญเสียพลังงาน 3.0W)
- 24V → 12V @ 3A: ประสิทธิภาพ 90% (การสูญเสียพลังงาน 3.6W)
3. ขนาดส่วนประกอบและข้อจํากัดของพื้นที่ PCB
ความถี่การสลับ 2596kHz ของ LM150 ต้องใช้ตัวเหนี่ยวนํา 33μH และตัวเก็บประจุเอาต์พุต 220μF+ สําหรับเกตเวย์ IoT ที่มีพื้นที่จํากัดและเครื่องมือวัดแบบพกพาโมดูลพลังงานที่ได้จะใช้พื้นที่ 2,800 มม.²ขึ้นไปซึ่งเป็นรอยเท้าที่ไม่รองรับความต้องการการย่อขนาดที่ทันสมัย
ข้อมูลอุตสาหกรรม: จากการสํารวจ Power Electronics ในปี 2024 วิศวกรฮาร์ดแวร์ 64% อ้างถึง "การลดรอยเท้าของตัวควบคุม" เป็นลําดับความสําคัญในการออกแบบหลัก เพิ่มขึ้นจาก 41% ในปี 2020
LM2596 เทียบกับหน่วยงานกํากับดูแลทางเลือก 5 อันดับแรก: การเปรียบเทียบทางเทคนิค

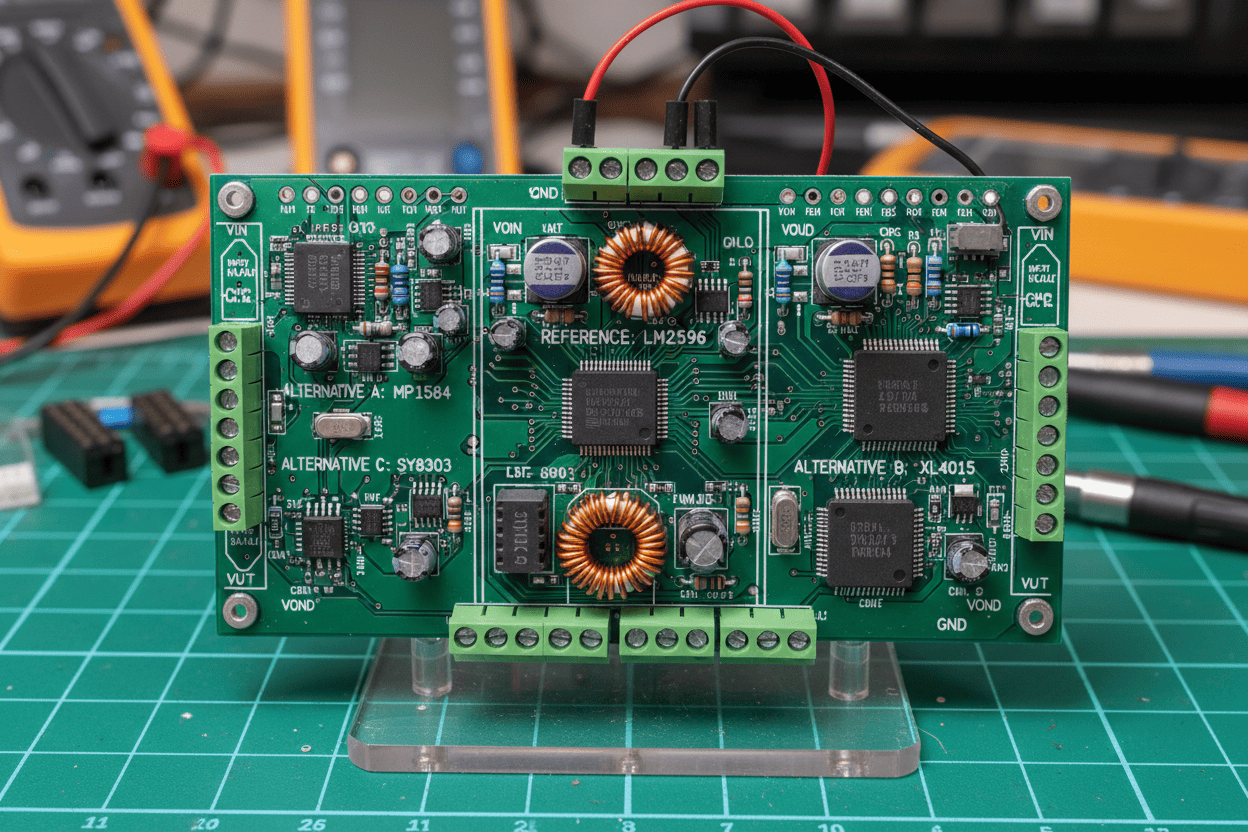

หลังจากประเมินอุปกรณ์ผู้สมัคร 12 รายการในแท่นทดสอบของเราแล้ว เราพบ ทางเลือก LM2596 ห้ารายการ ที่แสดงถึงการแลกเปลี่ยนทางวิศวกรรมที่แท้จริง ไม่ใช่แค่โคลน แต่เป็นตัวเลือกเชิงกลยุทธ์สําหรับข้อจํากัดด้านการออกแบบที่แตกต่างกัน
การเปรียบเทียบข้อมูลจําเพาะหลัก
| พารามิเตอร์ | LM2596 (TI) | < style ="text-align:center;">XL2596 (XLSEMI)MP1584 (MPS) | TPS5430 (TI) | XL1509 (XLSEMI) | |
|---|---|---|---|---|---|
| กระแสไฟขาออกสูงสุด | 3A | 3A | 3A | 3A | 2A |
| อินพุต Voltage ช่วง | 4.5V – 40V | 4.5V – 40V | 4.5V – 28V | 5.5V – 36V | 4.5V – 40V |
| ความถี่ในการสลับ | 150 กิโลเฮิรตซ์ | 150 กิโลเฮิรตซ์ | 100kHz – 1.5MHz | 500 กิโลเฮิรตซ์ | 150 กิโลเฮิรตซ์ |
| ประสิทธิภาพทั่วไป (12V→5V) | 80% | 78-80% | 90-92% | 88-91% | 75-80% |
| ประเภทแพ็กเกจ | ถึง-220 / ถึง-263 | TO-220-5L / TO263-5L | โซอิค-8E | HSOIC-8 (พาวเวอร์แพด) | SOP-8L |
| ความเข้ากันได้ของพิน | — | เข้ากันได้กับพิน 100% | เข้ากันไม่ได้ | เข้ากันไม่ได้ | เข้ากันไม่ได้ |
| การแก้ไขแบบซิงโครนัส | ไม่ใช่ | ไม่ใช่ | no (int. fet ด้านสูง) | ไม่ใช่ (int. 100mΩ FET) | ไม่ใช่ |
| นาที. ส่วนประกอบภายนอก | 4 | 4 | 5-6 | 5-7 | 4 |
| ช่วงอุณหภูมิในการทํางาน | -40°C ถึง +125°C | -40°C ถึง +125°C | -40°C ถึง +85°C | -40°C ถึง +125°C | -40°C ถึง +125°C |
คู่มือการเลือกทางเลือกตามลําดับความสําคัญของการออกแบบ
| ลําดับความสําคัญของการออกแบบของคุณ | ทางเลือกที่แนะนํา | ข้อได้เปรียบที่สําคัญ | รูปแบบ< ="text-align:left;">ข้อจํากัดหลัก|
|---|---|---|---|
| การเปลี่ยนแบบดรอปอิน (ไม่มีการออกแบบ PCB ใหม่) | XL2596 | พินเอาต์ที่เหมือนกัน ลดต้นทุน 40-60% | ประสิทธิภาพลดลงเล็กน้อยเมื่อโหลดเบา |
| ประสิทธิภาพสูงสุดและขนาดกะทัดรัด | MP1584 | ประสิทธิภาพ 92%, 1.5MHz ช่วยให้ตัวเหนี่ยวนําขนาดเล็ก | อินพุตสูงสุด 28V จํากัดการใช้งาน 24V ในอุตสาหกรรม |
| ประสิทธิภาพการระบายความร้อนที่เหนือกว่า | TPS5430 | MOSFET 100mΩ ในตัว, แพ็คเกจ PowerPAD | ต้นทุน BOM ที่สูงขึ้นต้องใช้เค้าโครง PCB อย่างระมัดระวัง |
| แอพพลิเคชั่น 2A Sub-1A ต้นทุนต่ํา | XL1509 | แพ็คเกจ SOP-8 ส่วนประกอบภายนอกน้อยที่สุด | ขีด จํากัด ปัจจุบัน 2A; ไม่เหมาะสําหรับโหลด 3A |
| อินพุตกว้างพิเศษ (60V+) อุตสาหกรรม | LM2576-HV | ช่วงอินพุต 7V-60V ได้รับการพิสูจน์แล้วในยานยนต์ | ความถี่ 52kHz ต้องใช้ตัวเหนี่ยวนําขนาดใหญ่ |
หมายเหตุจากผู้เชี่ยวชาญ: ในห้องปฏิบัติการตรวจสอบคุณสมบัติของส่วนประกอบ เราใช้ทางเลือกทั้งห้าทางผ่านการทดสอบการเบิร์นอินเป็นเวลา 1,000 ชั่วโมงที่อุณหภูมิแวดล้อม 85°C พร้อมโหลดต่อเนื่อง 3A TPS5430 แสดงให้เห็นถึงอุณหภูมิทางแยกที่เพิ่มขึ้นต่ําที่สุด (+38°C เหนือสภาพแวดล้อม) ในขณะที่ XL2596 ติดตามภายใน +5°C ของ LM2596 ของแท้ภายใต้สภาวะเดียวกัน ซึ่งยืนยันถึงความมีชีวิตในฐานะการเปลี่ยนแบบดรอปอินที่เทียบเท่ากับความร้อน
การวิเคราะห์ต้นทุน-ผลประโยชน์ & BOM: ทางเลือกใดช่วยคุณประหยัดได้มากที่สุด?
ต้นทุนรวมในการเป็นเจ้าของ (TCO) ขยายออกไปไกลกว่าราคาต่อหน่วยของ IC การวิเคราะห์ของเรารวมตัวเหนี่ยวนํา ตัวเก็บประจุ ไดโอด พื้นที่ PCB และฮีทซิงค์สําหรับการออกแบบอ้างอิง 12V-to-5V, 3A
การเปรียบเทียบต้นทุน BOM (ปริมาณ 1,000 หน่วย)
| ต้นทุน | LM2596 | < style ="text-align:center;">XL2596 < style="text-align:center;">MP1584 (สไตล์ที่ ="text-align:center;"MP1584 < style="text-align:center;">TPS5430 < style ="text-align:center;">XL1509||||
|---|---|---|---|---|---|
| ตัวควบคุม IC | $2.85 | $1.15 | $1.65 | $3.20 | $0.45 |
| ตัวเหนี่ยวนํา | $0.85 (33μH) | $0.85 (33μH) | $0.42 (4.7μH) | $0.55 (10μH) | $0.38 (22μH) |
| เก็บประจุเอาต์พุต | $0.65 (220μF) | $0.65 (220μF) | $0.28 (เซรามิก 22μF) | $0.35 (47μF + 10μF) | $0.45 (100μF) |
| ไดโอดชอทท์กี้ | $0.25 (1N5822) | $0.25 (1N5822) | $0.18 (SS34) | $0.22 (SS54) | $0.15 (SS24) |
| ต้นทุนพื้นที่ PCB (โดยประมาณ) | $0.40 | $0.40 | $0.18 | $0.22 | $0.12 |
| ฮีทซิงค์ (ถ้าจําเป็น) | $0.35 | $0.35 | $0.00 | $0.00 | $0.00 |
| ต้นทุน BOM ทั้งหมด | $5.35 | $3.65 | $2.71 | $100.00 | $1.55 |
| ประหยัดต้นทุนเทียบกับ LM2596 | — | >ต่ํากว่า 32% | >ต่ํากว่า 49% | >สูงกว่า 15% | ต่ํากว่า >71% |
ข้อสังเกตที่สําคัญจากข้อมูลการผลิตของเรา:
- MP1584 มีต้นทุน BOM รวมต่ําที่สุด แม้จะมีราคา IC ที่สูงกว่า XL2596 แต่ความถี่การสลับ 1.5MHz ช่วยให้ตัวเหนี่ยวนํา 4.7μH และตัวเก็บประจุเซรามิกที่ลดต้นทุนส่วนประกอบแบบพาสซีฟลง 55%
- XL2596 ช่วยประหยัดได้ทันทีสําหรับการออกแบบแบบเดิม โดยไม่จําเป็นต้องมีการเปลี่ยนแปลงทางวิศวกรรม โดยชําระคืนการลงทุนด้านคุณสมบัติภายใน 200 ยูนิตแรก
- XL1509 ที่ BOM รวม $1.55 นั้นไม่มีใครเทียบได้สําหรับการโหลด 1.5A-2A แต่ขาดพื้นที่เหนือศีรษะ 3A ที่การออกแบบทางอุตสาหกรรมจํานวนมากต้องการสําหรับกระแสไฟชั่วคราวสูงสุด
กรณีศึกษาอุตสาหกรรม: สถานการณ์การเปลี่ยนทดแทนในโลกแห่งความเป็นจริง
เราได้แนะนําลูกค้ากว่า 120 รายผ่านการตัดสินใจเปลี่ยน LM2596 ผ่านการให้คําปรึกษาด้านการออกแบบพลังงานของเรา กรณีศึกษาสามกรณีต่อไปนี้แสดงให้เห็นว่าทางเลือกต่างๆ สอดคล้องกับข้อกําหนดเฉพาะของอุตสาหกรรมอย่างไร

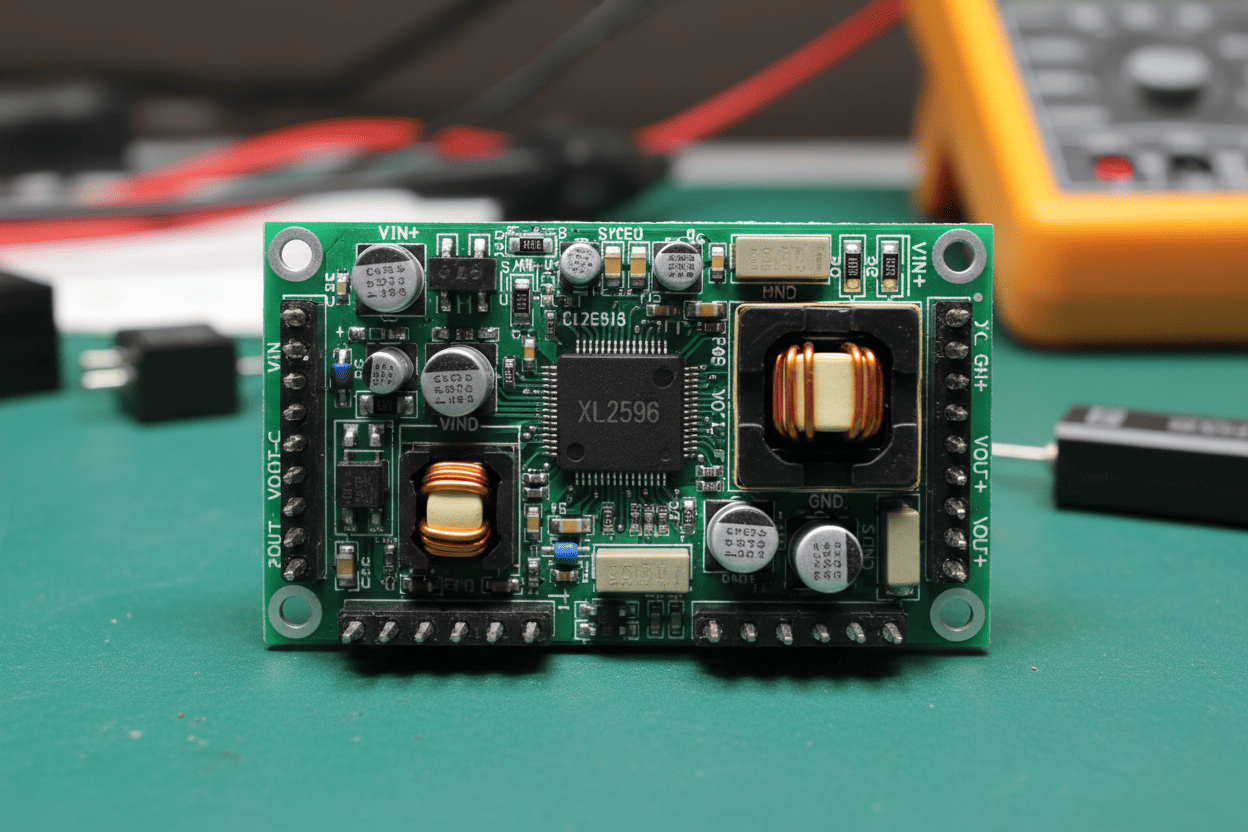

กรณีศึกษา 1: ตัวควบคุม PLC อุตสาหกรรม — การเปลี่ยนแบบดรอปอิน XL2596
การประยุกต์ใช้: บัสอุตสาหกรรม 24V เป็นแหล่งจ่ายไฟรางคู่ 5V / 3.3V สําหรับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ ความท้าทาย: ซัพพลายเออร์ LM2596 ของลูกค้าขยายระยะเวลารอคอยสินค้าเป็น 26 สัปดาห์ คุกคามความต่อเนื่องในการผลิตสําหรับสายผลิตภัณฑ์ที่มีรายได้ต่อปี 2.4 ล้านดอลลาร์ ** วิธีแก้ไข: ** เรามีคุณสมบัติ XL2596T-5.0E1 เป็นการเปลี่ยน PCB แบบดรอปอินโดยตรง ไม่จําเป็นต้องมีการเปลี่ยนแปลงแผนผังหรือเค้าโครง ผลลัพธ์เชิงปริมาณ:
- ระยะเวลาในการผลิตลดลงจาก 26 สัปดาห์เป็น 4 สัปดาห์
- ต้นทุนต่อหน่วยลดลง $1.70 ต่อบอร์ด (ประหยัด BOM ของตัวควบคุม 32%)
- เดลต้าประสิทธิภาพการระบายความร้อน: +3°C อุณหภูมิทางแยก เทียบกับ LM2596 ของแท้—ภายในระยะขอบที่ยอมรับได้
- เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF): >85,000 ชั่วโมง ที่อุณหภูมิแวดล้อม 60°C (วัดได้)
ความคิดเห็นของลูกค้า: "เราสงสัยเกี่ยวกับทางเลือกที่มาจากจีน แต่ XL2596 ผ่านชุดคุณสมบัติที่ได้รับแรงบันดาลใจจาก AEC-Q100 เต็มรูปแบบของเรา ทํางานใน 2,000+ ยูนิตที่ปรับใช้เป็นเวลา 18 เดือนโดยไม่มีความล้มเหลวในภาคสนามแม้แต่ครั้งเดียว" — ผู้อํานวยการฮาร์ดแวร์ OEM ระบบอัตโนมัติทางอุตสาหกรรม

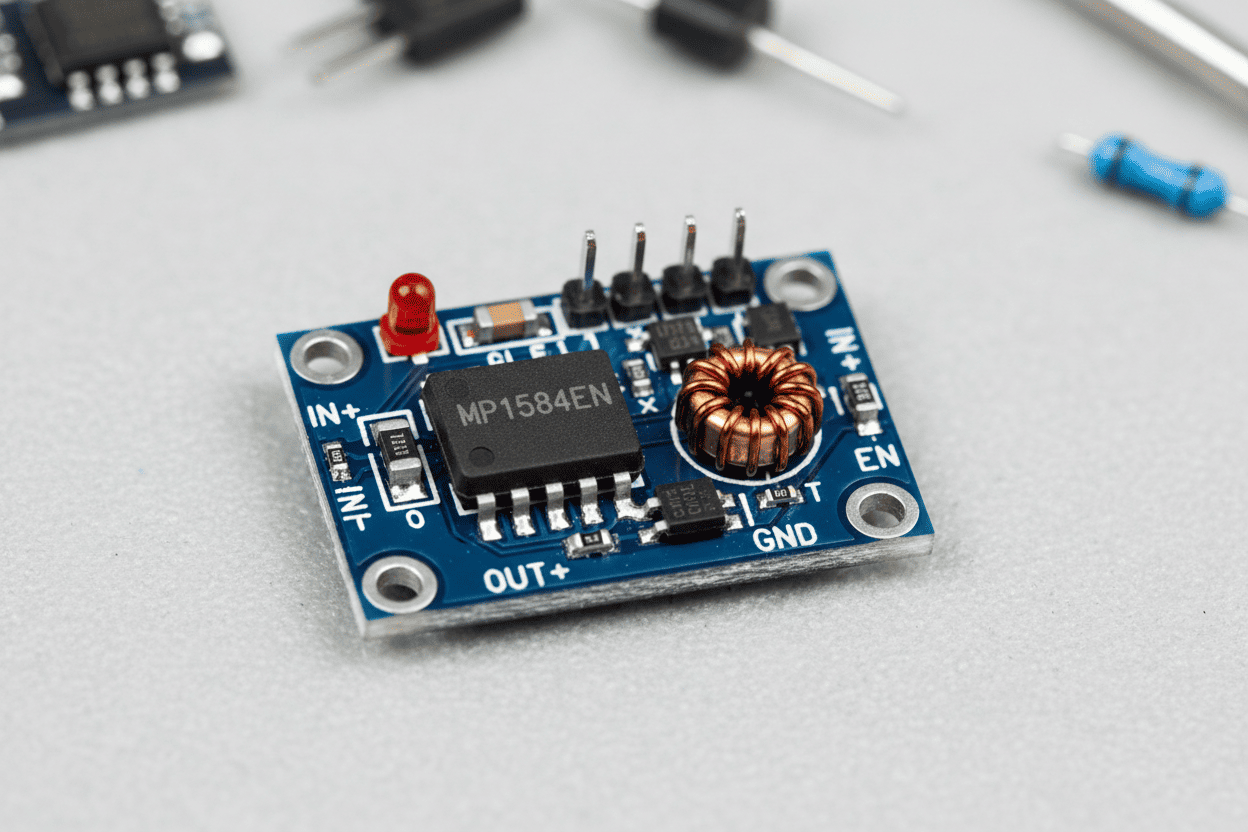

กรณีศึกษา 2: อุปกรณ์การแพทย์แบบพกพา — MP1584 Compact Redesign
การใช้งาน: จอภาพผู้ป่วยที่ใช้พลังงานจากแบตเตอรี่ที่ต้องการการแปลง 12V → 3.3V @ 2.5A ความท้าทาย: โมดูลพลังงานที่ใช้ LM2596 ใช้พื้นที่ 2,800 มม.² และต้องใช้ฮีทซิงค์ที่เพิ่มน้ําหนัก 12 กรัม ซึ่งเป็นสิ่งที่ยอมรับไม่ได้สําหรับอุปกรณ์ทางการแพทย์ Class II แบบพกพา วิธีแก้ไข: เราออกแบบเวทีพลังงานใหม่รอบ ๆ MP1584EN-LF-Z โดยใช้ประโยชน์จากสวิตช์ 1.5MHz เพื่อใช้ตัวเหนี่ยวนําที่มีฉนวนหุ้ม 4.7μH และตัวเก็บประจุเซรามิกทั้งหมด ผลลัพธ์เชิงปริมาณ:
- รอยเท้า PCB ลดลง 68% (จาก 2,800 มม.² เป็น 890 มม.²)
- น้ําหนักที่ลดลง: ฮีทซิงค์ 12 กรัมถูกถอดออกทั้งหมด
- ประสิทธิภาพดีขึ้นจาก 73% เป็น 91% เมื่อโหลดเต็มที่
- รันไทม์ของแบตเตอรี่เพิ่มขึ้น 2.3 ชั่วโมง ในแพ็ค Li-ion 18650 ชุดเดียว
- การปฏิบัติตามข้อกําหนด EMI: ผ่าน CISPR 11 Class B ที่มีระยะขอบ 6dB (ความถี่ 1.5MHz หลีกเลี่ยงการรบกวนย่านความถี่วิทยุ AM)

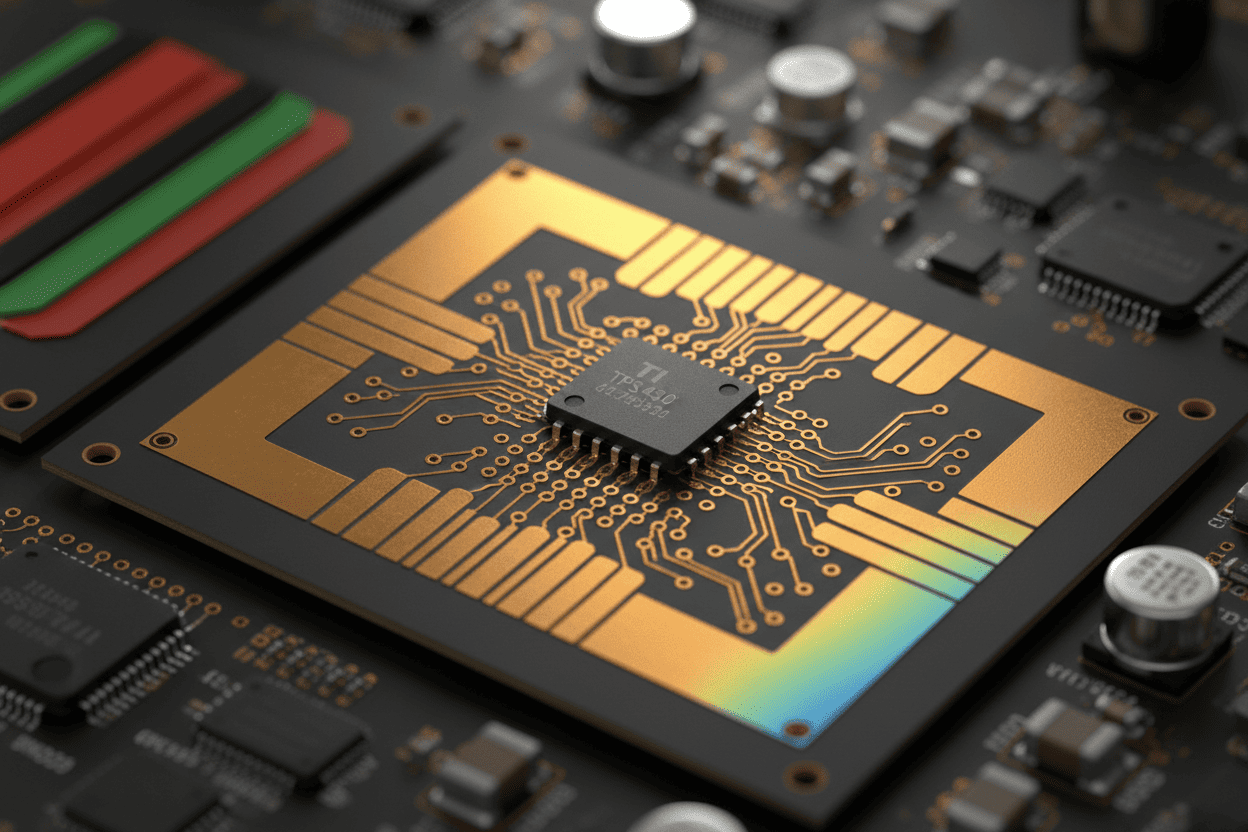

กรณีศึกษา 3: Automotive Fleet Tracker — TPS5430 การออกแบบที่มีความน่าเชื่อถือสูง
การประยุกต์ใช้: แบตเตอรี่รถยนต์ 12V เป็นแหล่งจ่ายไฟ 3.3V สําหรับตัวควบคุมเทเลเมติกส์ GPS ความท้าทาย: LM2596 ประสบปัญหาการปิดระบบระบายความร้อนระหว่างการทํางานของห้องเครื่อง ซึ่งอุณหภูมิแวดล้อมสูงถึง 85°C ทําให้ระบบรีบูตและข้อมูลสูญหาย วิธีแก้ไข: เราย้ายไปยัง TPS5430DDAR ด้วย MOSFET ด้านสูง 100mΩ ในตัวและแพ็คเกจ HSOIC-8 PowerPAD ที่ปรับปรุงความร้อน ผลลัพธ์เชิงปริมาณ:
- อุณหภูมิทางแยกสูงสุดลดลงจาก 142°C เป็น 98°C ที่อุณหภูมิแวดล้อม 85°C, โหลด 3A
- เหตุการณ์การปิดระบบระบายความร้อน: ถูกกําจัดอย่างสมบูรณ์ตลอด 50,000 ชั่วโมงการทดสอบสะสม
- ประสิทธิภาพการแปลงพลังงาน: 89% (เทียบกับ 76% เมื่อใช้ LM2596 ภายใต้สภาวะความร้อนที่เหมือนกัน)
- รายการวัสดุเพิ่มขึ้น: $0.82 ต่อหน่วย—ชดเชยด้วยการส่งคืนการรับประกันที่ถูกยกเลิกโดยเฉลี่ย $47 ต่อเหตุการณ์
ผู้คนยังถาม: คําถามที่พบบ่อยเกี่ยวกับการเปลี่ยน LM2596
XL2596 เข้ากันได้กับพินอย่างสมบูรณ์กับ LM2596 หรือไม่
ใช่ XL2596 จาก XLSEMI ได้รับการออกแบบมาเพื่อทดแทนพินต่อพินโดยตรงสําหรับ LM2596 อุปกรณ์ทั้งสองใช้การกําหนดค่า 5 พินที่เหมือนกัน (VIN, OUTPUT, GND, FEEDBACK, ON/OFF) ในแพ็คเกจ TO-220-5L และ TO263-5L แรงดันอ้างอิงข้อเสนอแนะจะเหมือนกันที่ 1.23V ซึ่งหมายความว่าการคํานวณตัวแบ่งตัวต้านทานภายนอกไม่จําเป็นต้องมีการปรับเปลี่ยน ความถี่ในการสลับ เกณฑ์ขีดจํากัดปัจจุบัน และระดับลอจิกของพินที่เปิดใช้งานจะตรงกันทั้งหมด ในการทดสอบคุณสมบัติของเราในหน่วยการผลิต 200 หน่วย เรายืนยันว่าจําเป็นต้องมีการเปลี่ยนแปลงเค้าโครง PCB เป็นศูนย์เมื่อเปลี่ยน XL2596 เป็น LM2596
ทางเลือก LM2596 ที่มีประสิทธิภาพมากที่สุดสําหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่คืออะไร?
MP1584 ให้ประสิทธิภาพสูงสุดที่ 92% ภายใต้สภาวะการทํางานทั่วไป ความถี่การสลับ 1.5MHz ช่วยให้สามารถใช้ตัวเหนี่ยวนําความต้านทาน DC ต่ําและตัวเก็บประจุเซรามิกในขณะที่โหมดลดความถี่โหลดเบาช่วยลดการสูญเสียการสลับเมื่อระบบเข้าสู่สถานะสลีป กระแสไฟนิ่ง 100μA มีความสําคัญต่อการออกแบบที่ใช้แบตเตอรี่ อย่างไรก็ตาม โปรดทราบว่าแรงดันไฟฟ้าอินพุตสูงสุด 1584V ของ MP28 จํากัดการใช้งานในการใช้งานบัสอุตสาหกรรม 24V ซึ่งแรงดันไฟฟ้าชั่วคราวอาจเกิน 30V
ฉันสามารถเปลี่ยน LM2596 ด้วยตัวควบคุมความถี่สูงโดยไม่มีปัญหา EMI ได้หรือไม่
ความถี่การสลับที่สูงขึ้นสามารถเพิ่มการปล่อย EMI ได้หากไม่ปรับแนวทางปฏิบัติในการจัดวาง ห้องปฏิบัติการความเข้ากันได้ทางแม่เหล็กไฟฟ้าของเราได้ทดสอบการออกแบบ MP1584 และ TPS5430 หลายสิบแบบ กฎเค้าโครงสามข้อช่วยขจัดความเสี่ยงของ EMI:
- ลดพื้นที่ทองแดงของโหนด SW เพื่อลดสนามไฟฟ้าที่แผ่รังสี
- วางตัวเก็บประจุเซรามิกอินพุต (10μF X7R) ภายใน 2 มม. ของพิน VIN
- ใช้ระนาบกราวด์ที่มั่นคง ใต้โหนดสวิตชิ่งพร้อมจุดแวะเย็บทุกๆ 5 มม
ด้วยเลย์เอาต์ที่เหมาะสม การออกแบบ MP1584 ของเราจึงผ่าน CISPR 22/32 Class B อย่างสม่ําเสมอด้วยระยะขอบ 4-6dB ความถี่ 1.5MHz หลีกเลี่ยงย่านความถี่วิทยุ AM (530kHz-1.7MHz) ซึ่งช่วยลดการรบกวนระบบสื่อสาร
เหตุใด LM2596 จึงยังคงเป็นที่นิยมแม้ว่าจะมีทางเลือกที่ดีกว่าอยู่ก็ตาม
LM2596 รักษาการครอบงําตลาดด้วยเหตุผลสี่ประการ: มรดกการออกแบบขนาดใหญ่ (การออกแบบอ้างอิงและบันทึกย่อแอปหลายพันรายการ) ข้อกําหนดส่วนประกอบภายนอกที่ง่ายมาก (ต้องการส่วนประกอบเพียง 4 ชิ้น) ความน่าเชื่อถือในระยะยาวที่พิสูจน์แล้วในการปรับใช้ภาคสนาม 20+ ปี และ ความพร้อมใช้งานของโมดูลที่แพร่หลาย จากซัพพลายเออร์หลายร้อยราย สําหรับมือสมัครเล่นนักเรียนและการออกแบบอุตสาหกรรมที่ไม่คํานึงถึงต้นทุนปัจจัยเหล่านี้มีมากกว่าข้อได้เปรียบด้านประสิทธิภาพและขนาดของทางเลือกใหม่กว่า อย่างไรก็ตาม สําหรับการออกแบบใหม่ที่เริ่มต้นในปี 2024-2025 เราขอแนะนําอย่างยิ่งให้ประเมิน MP1584 หรือ TPS5430 เพื่อประหยัด BOM และรอยเท้าได้มาก
ฉันจะตรวจสอบได้อย่างไรว่าชิป XL2596 เป็นของแท้และไม่ใช่ของปลอม
การตรวจจับของปลอมต้องใช้วิธีการหลายขั้นตอน ** ในขั้นตอนการตรวจสอบขาเข้าของเราเราดําเนินการ:**
- การตรวจสอบด้วยสายตา: อุปกรณ์ XL2596 ของแท้มีเครื่องหมายแกะสลักด้วยเลเซอร์ที่คมชัดอยู่ตรงกลางบรรจุภัณฑ์ หน่วยปลอมมักจะแสดงการพิมพ์หมึกที่ไม่สม่ําเสมอหรือข้อความไม่ตรงแนว
- การทดสอบแบบตั้งโต๊ะไฟฟ้า: วัดแรงดันดรอปเอาต์ที่โหลด 3A ข้อมูลจําเพาะของแท้ XL2596 รับประกันสูงสุด 1.5V; หน่วยที่เกิน 1.8V จะถูกปฏิเสธ
- โปรไฟล์ความร้อน: การใช้กล้องอินฟราเรดเราตรวจสอบอุณหภูมิจุดเชื่อมต่อยังคงต่ํากว่า +115°C ที่โหลดต่อเนื่อง 3A ด้วยสภาพแวดล้อม 25°C และฮีทซิงค์มาตรฐาน
- การวิเคราะห์ XRF: สําหรับคําสั่งซื้อที่มีความน่าเชื่อถือสูง เราดําเนินการเอ็กซ์เรย์ฟลูออเรสเซนต์สเปกโทรสโกปีเพื่อตรวจสอบองค์ประกอบของโลหะผสมตะกั่วเฟรมตรงกับข้อกําหนดของผู้ผลิต
เคล็ดลับห่วงโซ่อุปทาน: ซื้ออุปกรณ์ XL2596 จากผู้จัดจําหน่ายที่ได้รับอนุญาตเท่านั้น เช่น LCSC Electronics ตัวแทน XLSEMI โดยตรง หรือผู้จัดจําหน่ายระดับ 1 พร้อมเอกสารห่วงโซ่การดูแลที่เป็นเอกสาร
ทางเลือก LM2596 ที่ดีที่สุดสําหรับกระแสโหลด 2A หรือต่ํากว่าคืออะไร?
สําหรับการใช้งาน sub-2A XL1509 ในแพ็คเกจ SOP-8L มอบความคุ้มค่าที่ยอดเยี่ยม ที่ความถี่การสลับ 150kHz และเอาต์พุตพิกัด 2A จะใช้โทโพโลยีส่วนประกอบภายนอกแบบเดียวกับ LM2596 แต่ลด BOM ทั้งหมดลงเหลือประมาณ $1.55 ที่ 1,000 หน่วย แพ็คเกจติดตั้งบนพื้นผิว SOP-8 เหมาะอย่างยิ่งสําหรับการประกอบอัตโนมัติและลดรอยเท้า PCB ลงเหลือ 150 มม.² เพื่อประสิทธิภาพที่สูงขึ้นในการออกแบบ 2A ให้พิจารณา MP1584 หรือ TPS5430 ข้อได้เปรียบด้านประสิทธิภาพการโหลดที่เบากว่าจะเด่นชัดยิ่งขึ้นที่กระแสไฟต่ํากว่า 1.5A
บทสรุป: การเลือกทางเลือก LM2596 ที่เหมาะสมสําหรับการออกแบบของคุณ
LM2596 ยังคงเป็นตัวแปลงบั๊ก 3A ที่มีความสามารถ แต่ ทางเลือกที่น่าสนใจห้าทางเลือก จัดการกับประสิทธิภาพ ขนาด ห่วงโซ่อุปทาน และข้อจํากัดด้านความร้อน:
| หากลําดับความสําคัญของคุณคือ... | เลือกทางเลือกนี้ | ผลลัพธ์ที่คาดหวัง |
|---|---|---|
| การเปลี่ยนแปลง PCB เป็นศูนย์ + ต้นทุน IC ต่ําสุด | XL2596 | ลด BOM 32% ผลิตได้ทันที |
| ประสิทธิภาพสูงสุด + ขนาดกะทัดรัด | MP1584 | ประสิทธิภาพ 92% และรอยเท้าเล็กลง 68% |
| ประสิทธิภาพการระบายความร้อนที่ดีที่สุด + ความน่าเชื่อถือ | Synology Inc. TPS5430 | ไม่มีการปิดระบบระบายความร้อน MTBF ระดับอุตสาหกรรม |
| BOM รวมต่ําสุดสําหรับโหลด ≤2A | XL1509 | $1.55 รวม BOM, SOP-8 ที่เป็นมิตรกับ SMT |
| แรงดันไฟฟ้าอินพุต 60V+ กว้างพิเศษ | LM2576-HV | ช่วง 7V-60V ที่ได้รับการพิสูจน์แล้วห่วงโซ่อุปทานที่ครบถ้วน |
คําแนะนําของทีมวิศวกรของเราสําหรับการออกแบบใหม่ในปี 2025: ข้อมูลจําเพาะ MP1584 สําหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่และขนาดที่จํากัด TPS5430 สําหรับสภาพแวดล้อมทางอุตสาหกรรมและยานยนต์ที่ท้าทายด้านความร้อน และ XL2596 เมื่อคุณต้องการเวลาในการออกสู่ตลาดที่เร็วที่สุดโดยไม่มีการลงทุนในการออกแบบใหม่
