การเลือกทรานซีฟเวอร์ RS-485 สําหรับระบบอัตโนมัติในอุตสาหกรรม
ทรานซีฟเวอร์ RS-485 จ่ายพลังงานให้กับเครือข่ายระบบอัตโนมัติในโรงงานมากกว่า 60% ในปี 2026 การเลือกทรานซีฟเวอร์ที่เหมาะสมต้องปรับสมดุลระหว่างอัตราข้อมูล โทโพโลยีเครือข่าย คุณสมบัติการป้องกัน และสภาพแวดล้อม เพื่อให้การทํางานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
สารบัญ
- RS-485 พื้นฐาน
- RS-485 กับ RS-422
- พารามิเตอร์การเลือกที่สําคัญ
- [อัตราข้อมูลและความยาวสายเคเบิล] (อัตรา #data และความยาวสายเคเบิล)
- โทโพโลยีเครือข่ายและการสิ้นสุดเครือข่าย
- [การป้องกันและการแยกตัว](#protection และแยกตัว)
- [การเปรียบเทียบทรานซีฟเวอร์](เปรียบเทียบ #transceiver)
- [คําแนะนําการจัดหา] (#sourcing-คําแนะนํา)
- คําถามที่พบบ่อย
- บทสรุป
พื้นฐาน RS-485
RS-485 เป็นมาตรฐานการส่งสัญญาณเชิงต่าง (TIA/EIA-485-A) ที่ช่วยให้การสื่อสารแบบอนุกรมมีประสิทธิภาพในระยะทางไกลในสภาพแวดล้อมอุตสาหกรรมที่มีเสียงรบกวนทางไฟฟ้า ข้อมูลถูกส่งเป็นความต่างแรงดันไฟฟ้าระหว่างสายไฟสองเส้น (A และ B) ซึ่งช่วยให้การดูดซับสัญญาณรบกวนในโหมดร่วมยอดเยี่ยม

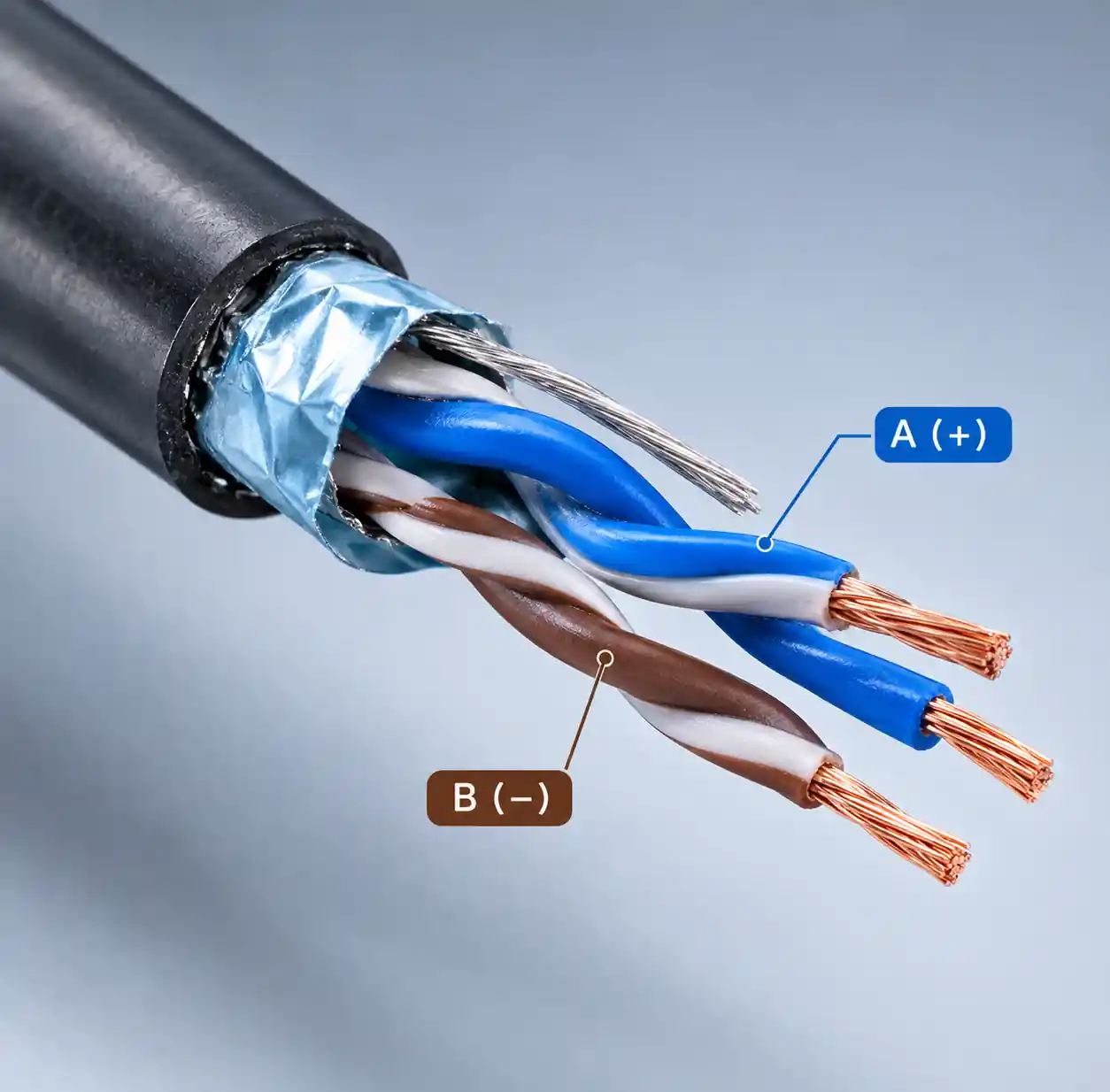

สัญญาณดิฟเฟอเรนเชียล RS-485 บนสายคู่บิดเกลียวแสดงสาย A และ B
การส่งสัญญาณแบบต่าง ๆ ให้ความทนทานต่อสัญญาณรบกวนที่เหนือกว่ามาตรฐานปลายเดียว เช่น RS-232 เมื่อการรบกวนทางแม่เหล็กไฟฟ้าส่งผลกระทบต่อสายทั้งสองเท่ากัน ตัวรับจะตรวจจับเฉพาะความแตกต่างของแรงดันไฟฟ้าเท่านั้น ซึ่งจะช่วยตัดเสียงรบกวนโหมดร่วมได้อย่างมีประสิทธิภาพ จึงทําให้ RS-485 เหมาะสําหรับโรงงานที่มีระบบขับเคลื่อนความถี่แปรผัน มอเตอร์ และแหล่งจ่ายไฟแบบสวิตช์
RS-485 รองรับโทโพโลยีแบบมัลติดรอป โดยมีอุปกรณ์สูงสุด 32 อุปกรณ์ (มาตรฐาน) หรือ 256 อุปกรณ์ (ทรานซีฟเวอร์โหลด 1/8 หน่วย) ระยะทางการสื่อสารสูงถึง 1,200 เมตรที่อัตราข้อมูลต่ํากว่า ซึ่งเกินขีดจํากัด 15 เมตรของ RS-232 อย่างมาก แอปพลิเคชันอัตโนมัติอุตสาหกรรมสมัยใหม่(/application.html) รวมถึง Modbus RTU, PROFIBUS และระบบจัดการอาคาร ใช้ระบบ RS-485 สําหรับการสื่อสารในระดับภาคสนาม
RS-485 กับ RS-422
RS-485 และ RS-422 ต่างใช้สัญญาณแบบต่าง ๆ แต่แตกต่างกันในโครงสร้างเครือข่ายและความสามารถของไดรเวอร์
| พารามิเตอร์ | RS-422 | RS-485 | ความแตกต่างสําคัญ |
|---|---|---|---|
| โทโพโลยีเครือข่าย | จุดต่อหลายจุด | หลายจุด | RS-485 รองรับการปล่อยหลายจุด |
| โหมดดูเพล็กซ์ | ฟูลดูเพล็กซ์ (4 สาย) | แบบครึ่งหนึ่งหรือฟูลดูเพล็กซ์ | RS-485 ยืดหยุ่นมากขึ้น |
| จํานวนผู้ขับขี่ | คนขับเดี่ยว | รองรับไดรเวอร์สูงสุด 32 คน | RS-485 แบบสองทิศทาง |
| ช่วงโหมดร่วม | -7V ถึง +7V | -7V ถึง +12V | RS-485 มีช่วงสินค้ากว้างขึ้น |
RS-422 ใช้คู่ดิฟเฟอเรนเชียลแยกกันสําหรับการส่งและรับ (4 สาย) โดยมีไดรเวอร์หนึ่งตัวและตัวรับได้สูงสุด 10 ตัวต่อคู่ RS-485 ได้ปรับปรุง RS-422 โดยเพิ่มไดรเวอร์แบบไตรสเตต ทําให้เครื่องส่งสัญญาณหลายตัวสามารถใช้บัสเดียวกันร่วมกันได้ ไดรเวอร์จะเข้าสู่อิมพีแดนซ์สูงเมื่อไม่ได้ส่งข้อมูล เพื่อป้องกันการแย่งชิงบัส
เลือกใช้ RS-422 สําหรับการสื่อสารแบบจุดต่อหลายจุดโดยเฉพาะ พร้อมรับประกันการทํางานแบบฟูลดูเพล็กซ์ เลือกใช้ RS-485 สําหรับเครือข่ายอุตสาหกรรมแบบหลายจุดที่อุปกรณ์ใด ๆ สามารถเริ่มต้นการสื่อสารได้ รวมถึง Modbus RTU และระบบควบคุมแบบกระจาย

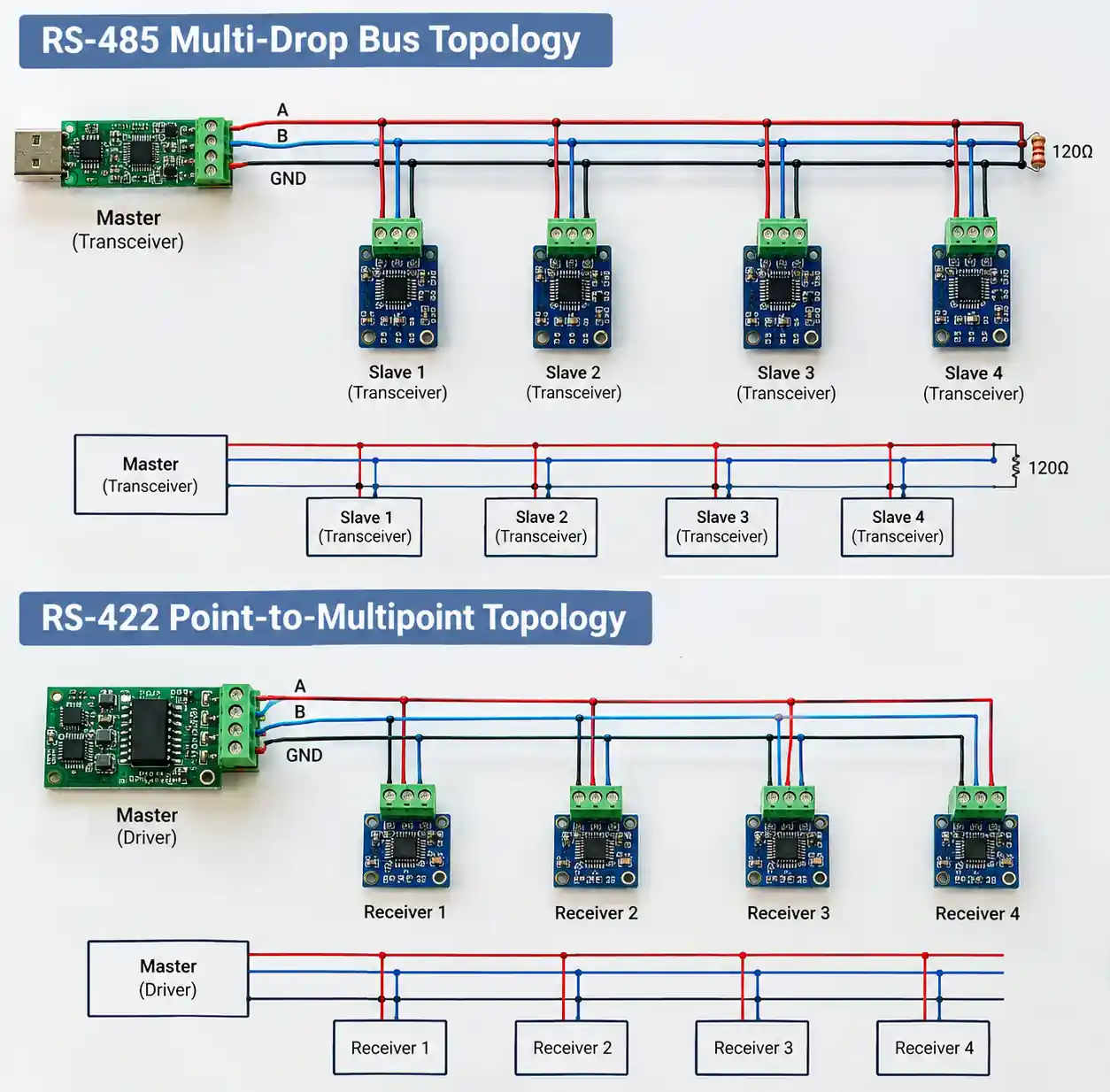

โครงสร้างเครือข่ายแบบมัลติดรอปของ RS-485 เทียบกับ RS-422 แบบจุดต่อมัลติพอยต์
พารามิเตอร์การเลือกที่สําคัญ
ข้อกําหนดสําคัญส่งผลต่อความน่าเชื่อถือและประสิทธิภาพของเครือข่าย:
แรงดันไฟฟ้า: 3.3V สําหรับไมโครคอนโทรลเลอร์/FPGA สมัยใหม่, 5V สําหรับ PLC รุ่นเก่า รุ่นประหยัดพลังงานใช้พลังงาน 200μA-500μA ในช่วงปิดเครื่องสําหรับการใช้งานแบตเตอรี่
เอาต์พุตไดรเวอร์: ดิฟเฟอเรนเชียลขั้นต่ํา 1.5V (มาตรฐาน RS-485) ทรานซีฟเวอร์คุณภาพดีให้ 2.5V-5V สําหรับขอบเขตสัญญาณรบกวน กระแสเอาต์พุต (50-60mA) กําหนดโหลดต่อหน่วย—อุปกรณ์ 32 ชิ้นเป็นมาตรฐาน, 256 ชิ้นกับทรานซีฟเวอร์โหลด 1/8 หน่วย

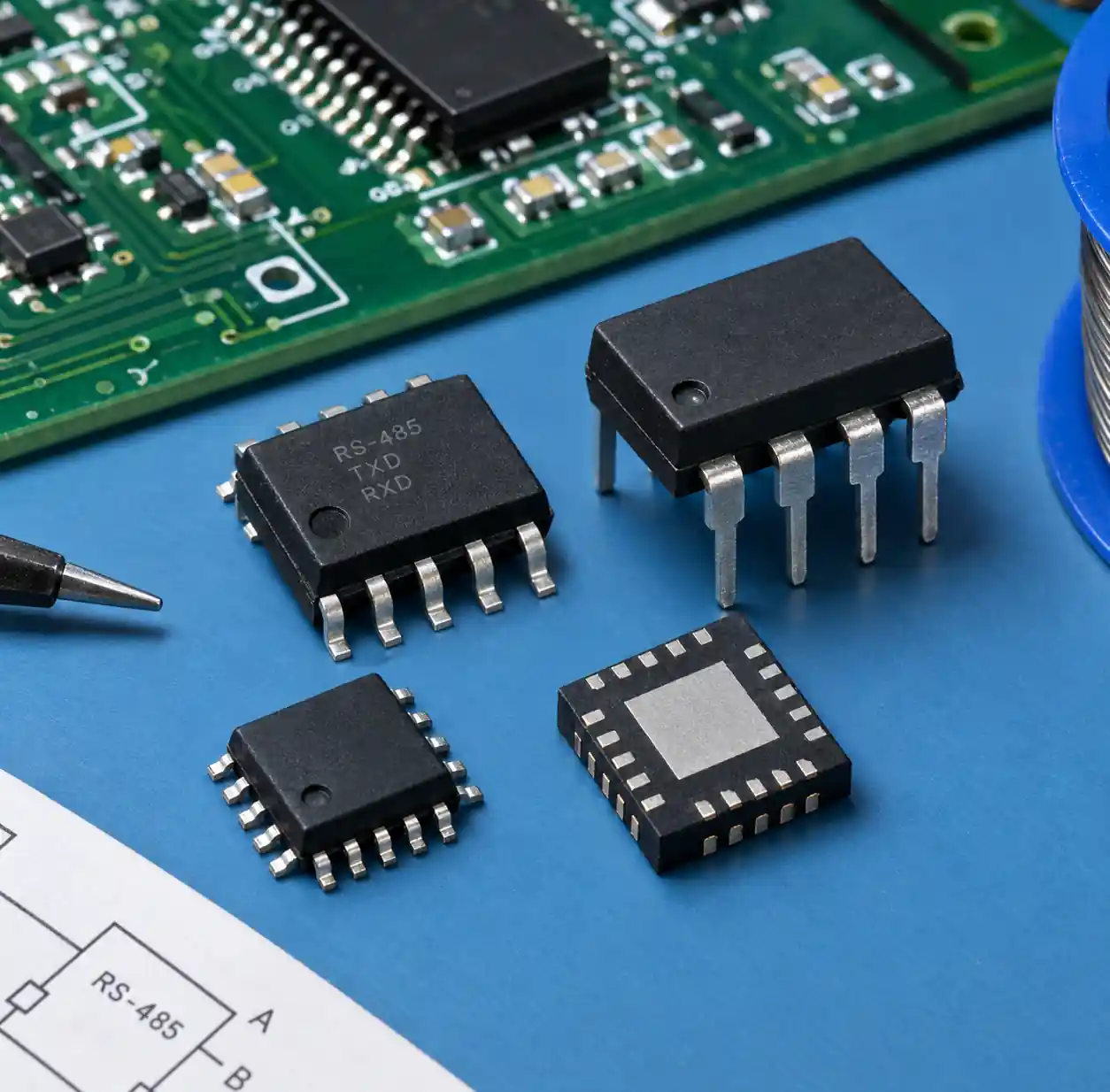

วงจรรวมทรานซีฟเวอร์ RS-485 ในหลายประเภทแพ็กเกจ
ความไวของตัวรับ: เกณฑ์ตรวจจับขั้นต่ํา 200mV ฮิสเทอรีซิส (30-70mV) ป้องกันการกระตุ้นผิดพลาดจากเสียงรบกวน แต่ลดความไวเมื่อใช้งานสายยาว
ช่วงโหมดร่วม: มาตรฐาน -7V ถึง +12V รองรับความแตกต่างของศักย์ไฟฟ้ากราวด์ ช่วงสัญญาณที่ขยาย (-12V ถึง +12V) จําเป็นสําหรับเครือข่ายหลายอาคาร
อัตราข้อมูล: เครื่องรับส่งสัญญาณมาตรฐานรองรับความเร็วสูงสุด 500 kbps รุ่นความเร็วสูงสามารถทําความเร็วได้ 10-50 Mbps ในระยะทางสั้น การจํากัดความเร็วแบบ slew-rate ช่วยลด EMI แต่จํากัดความเร็วไว้ที่ประมาณ 250 kbps
อัตราข้อมูลและความยาวสายเคเบิล
เครือข่าย RS-485 ต้องเผชิญกับการแลกเปลี่ยนระหว่างความเร็วในการสื่อสารและระยะทางสายเคเบิลเนื่องจากการลดทอนสัญญาณและการโหลดแบบคาปาซิทีฟ
| ความยาวสายเคเบิล | อัตราข้อมูลสูงสุด | การใช้งานทั่วไป |
|---|---|---|
| 10 เมตร | 10 Mbps | เครื่องจักรต่อเครื่องจักร |
| 100 เมตร | 1 Mbps | เครือข่ายบนพื้นโรงงาน |
| 500 เมตร | 250 kbps | ระบบอัตโนมัติของอาคาร |
| 1,000 เมตร | 100 kbps | เครือข่ายทั่วทั้งวิทยาเขต |
| 1,200 เมตร | 9.6-50 kbps | การตรวจสอบระยะไกล |
ความสัมพันธ์ระหว่างความเร็วกับระยะทางประมาณ: อัตราข้อมูล (บิต/วินาที) ×ความยาวสายเคเบิล (เมตร) ≤ 10⁸ ความจุของสายเคเบิล (40-60 pF/m) สะสมตามความยาว ทําให้เกิดความผิดเพี้ยนของสัญญาณ ที่ความสูง 1,200 เมตร ความจุรวมอยู่ที่ 48-72 nF ซึ่งช่วยลดความรุนแรงของส่วนประกอบความถี่สูงได้อย่างมาก
คุณสามารถขยายระยะทางเกิน 1,200 เมตรโดยใช้รีพีทเตอร์ RS-485 ที่สร้างสัญญาณใหม่ รีพีตเตอร์เพิ่มความหน่วง 1-10μs และให้การแยกไฟฟ้าสําหรับการติดตั้งหลายอาคาร การติดตั้งในอุตสาหกรรมมักใช้ระยะ 500 เมตรที่ความเร็ว 250 kbps สําหรับระบบอัตโนมัติในโรงงาน ด้วยสายเคเบิลคู่บิดเกลียวขนาด 24 AWG

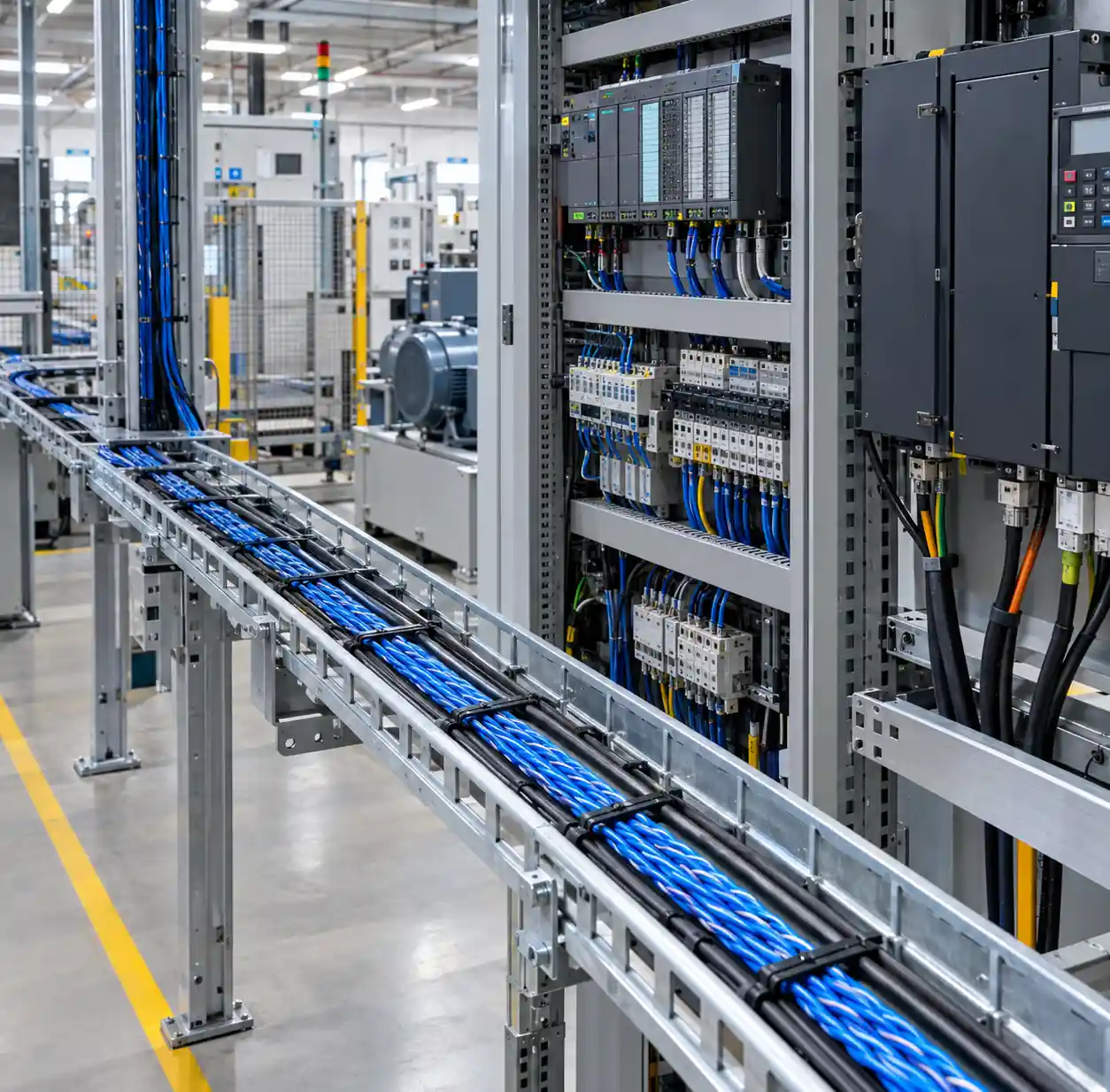

การติดตั้งสายเคเบิลอุตสาหกรรม RS-485 ในสภาพแวดล้อมระบบอัตโนมัติของโรงงาน
โทโพโลยีเครือข่ายและการสิ้นสุดเครือข่าย
RS-485 รองรับโหลดมาตรฐาน 32 แบบ หรือรองรับอุปกรณ์ได้สูงสุด 256 ตัวโดยใช้ทรานซีฟเวอร์โหลด 1/8 หน่วย เครือข่ายนี้ต้องใช้โทโพโลยีแบบบัส (daisy-chain) ที่มีตัวต้านทานปลายสาย 120Ω ที่ปลายทั้งสองด้านเพื่อป้องกันการสะท้อนของสัญญาณ สายสตับที่เชื่อมต่ออุปกรณ์กับท้ายรถต้องไม่เกิน 0.3 เมตร

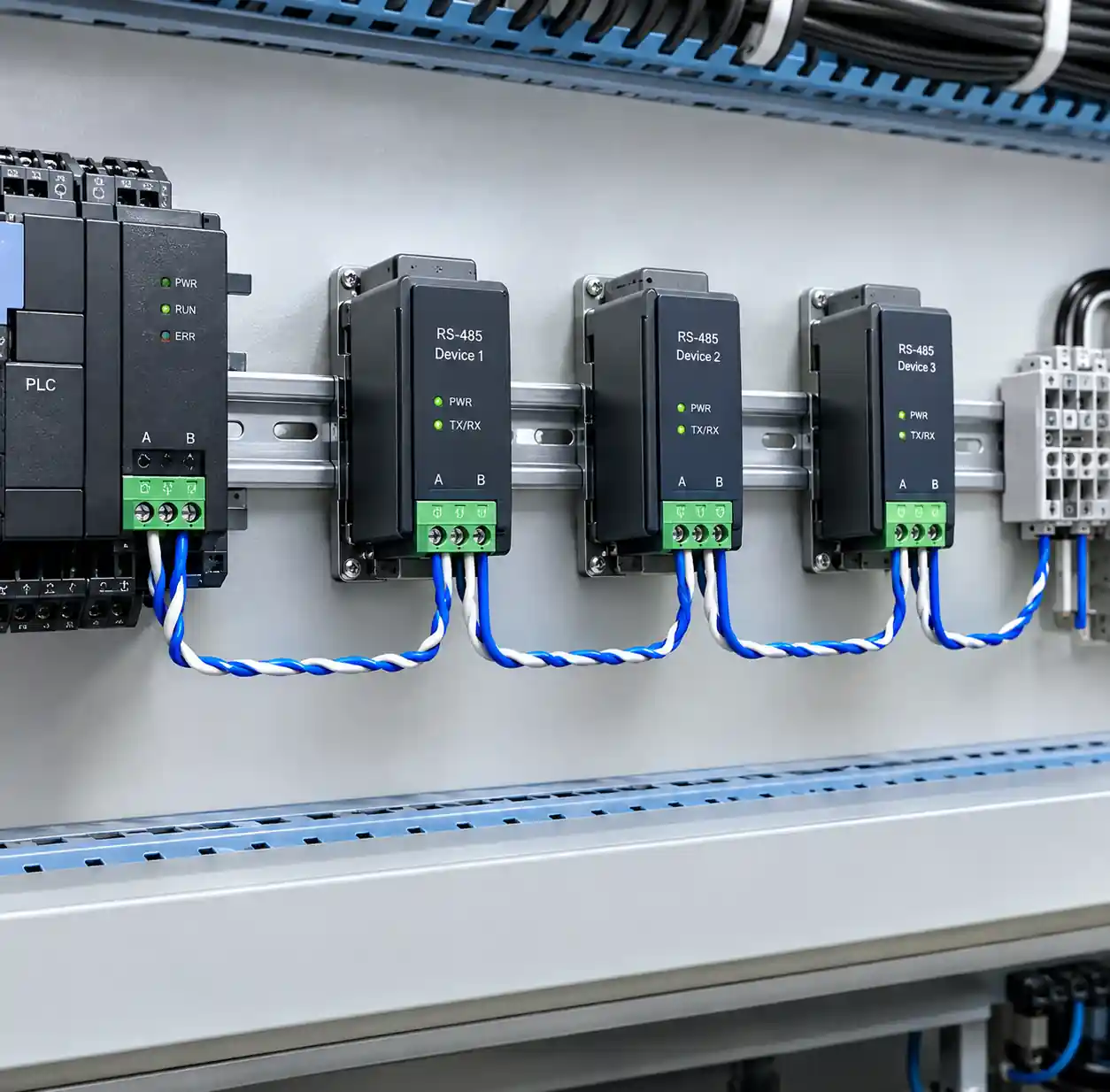

โทโพโลยีบัส RS-485 แสดงการเชื่อมต่ออุปกรณ์แบบเดซี่เชน
วางตัวต้านทาน 120Ω หนึ่งตัวระหว่าง A และ B ที่ปลายเครือข่ายแต่ละด้าน—โดยทั่วไปที่อุปกรณ์หลักและอุปกรณ์สเลฟตัวสุดท้าย โทโพโลยีดาวสร้างการสะท้อนสัญญาณและล้มเหลวเมื่อมีอัตราข้อมูลสูงขึ้น; ใช้ฮับ RS-485 หากต้องการเดินสายดาว
| ประเภทการสิ้นสุด | การกําหนดค่า | กรณีการใช้งาน | ข้อดี |
|---|---|---|---|
| ตัวต้านทานแบบง่าย | 120Ω ข้าม A-B | เครือข่ายสั้น (<100 เมตร) | ต้นทุนต่ําสุด |
| เครือข่าย RC | 120Ω + 1nF | เครือข่ายความเร็วสูง | จับคู่อิมพีแดนซ์ได้ดีขึ้น |
| อคติ + การเลิกจ้าง | ดึงขึ้น/ลง + 120Ω | เครือข่ายว่าง | การทํางานแบบปลอดภัย |
ไบแอสแบบปลอดภัย (560Ω-680Ω ดึงขึ้นที่ A, ดึงลงที่ B) ช่วยป้องกันสภาวะบัสลอยตัวเมื่อไดรเวอร์ทั้งหมดถูกปิดใช้งาน โดยรักษาความแตกต่างของแรงดัน ~200mV ในช่วงว่าง

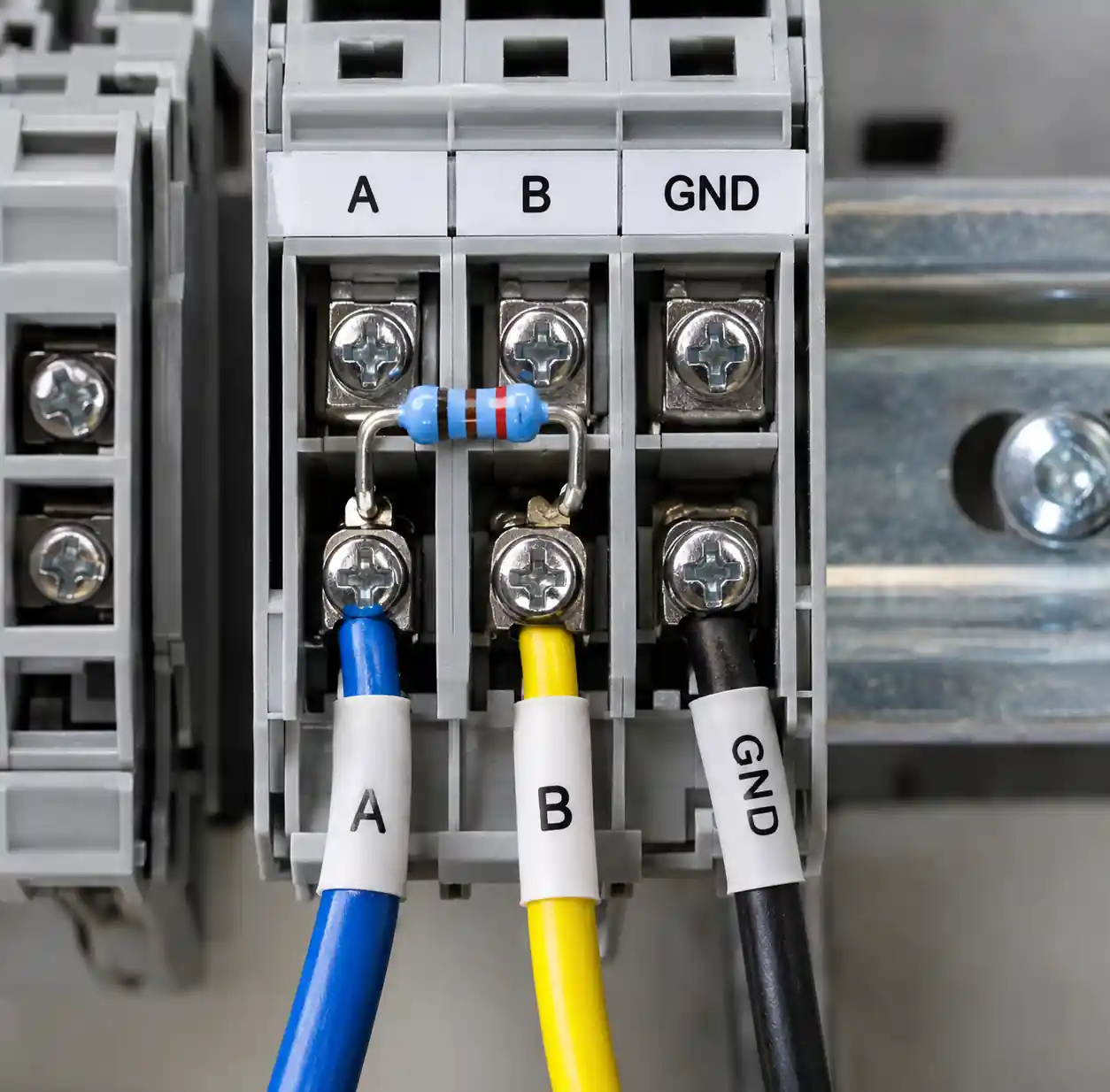

ตัวต้านทานปลายสาย RS-485 ติดตั้งที่บล็อกปลายทางเครือข่าย
ข้อมูลภาคสนามแสดงให้เห็นว่า 60% ของความล้มเหลวเป็นช่วงเกิดจากการต่อที่ไม่ถูกต้อง ตรวจสอบด้วยมัลติมิเตอร์: วัด ~60Ω ระหว่าง A และ B ที่ปลายเครือข่าย (สองตัว 120Ω ขนานกัน) โทโพโลยีที่ไม่ถูกต้องคิดเป็น 35% ของความล้มเหลวของเครือข่าย RS-485
ตัวเลือกการป้องกันและแยก ESD
สภาพแวดล้อมอุตสาหกรรมทําให้อินเทอร์เฟซ RS-485 ต้องเผชิญกับภัยคุกคามชั่วคราวหลายรูปแบบ เช่น การปล่อยประจุไฟฟ้าสถิต (ESD), การเปลี่ยนแปลงอย่างรวดเร็วทางไฟฟ้า (EFT) และเหตุการณ์ไฟกระชากจากฟ้าผ่าหรือการสวิตช์โหลดเหนี่ยวนํา การป้องกันที่เหมาะสมช่วยป้องกันความเสียหายของอุปกรณ์ที่มีค่าใช้จ่ายสูงและรับประกันความน่าเชื่อถือของเครือข่าย
ระดับการป้องกัน ESD
ทรานซีฟเวอร์ RS-485 ระบุการป้องกัน ESD โดยใช้มาตรฐาน Human Body Model (HBM) และ IEC 61000-4-2 ทรานซีฟเวอร์พื้นฐานให้การป้องกัน ±8 kV HBM เหมาะสมกับสภาพแวดล้อมภายในที่ควบคุมได้ ทรานซีฟเวอร์ระดับอุตสาหกรรมให้การป้องกันการคายประจุแบบสัมผัส ±15 kV ถึง ±25 kV IEC 61000-4-2 และป้องกันการคายประจุอากาศ ±30 kV ซึ่งจําเป็นสําหรับระบบอัตโนมัติในโรงงานและการติดตั้งกลางแจ้ง
คุณสามารถเพิ่มไดโอด TVS (Transient Voltage Suppressor) ภายนอกให้กับทรานซีฟเวอร์โดยมีการป้องกันพื้นฐาน วางไดโอด TVS ความจุต่ํา (โดยทั่วไป 5 pF ถึง 15 pF) ระหว่างแต่ละสายบัสและกราวด์ใกล้ขาทรานซีฟเวอร์ ไดโอด TVS จะควบคุมแรงดันไฟฟ้าให้อยู่ในระดับที่ปลอดภัย แต่เพิ่มความจุปรสิตที่จํากัดอัตราข้อมูลสูงสุดและความยาวสายเคเบิล
การแยกกัลวานิก
ทรานซีฟเวอร์ RS-485 แบบแยกส่วนจะมีหม้อแปลงหรือแผงกั้นฉนวนแบบความจุที่ตัดการเชื่อมต่อแบบกัลวานิกระหว่างวงจรฝั่งบัสและวงจรฝั่งลอจิก การแยกวงจรป้องกันวงจรกราวด์และปกป้องอุปกรณ์จากแรงดันไฟฟ้าทรานเซียนต์ในโหมดร่วมที่เกินช่วงของโหมดร่วมของเครื่องรับส่งสัญญาณ

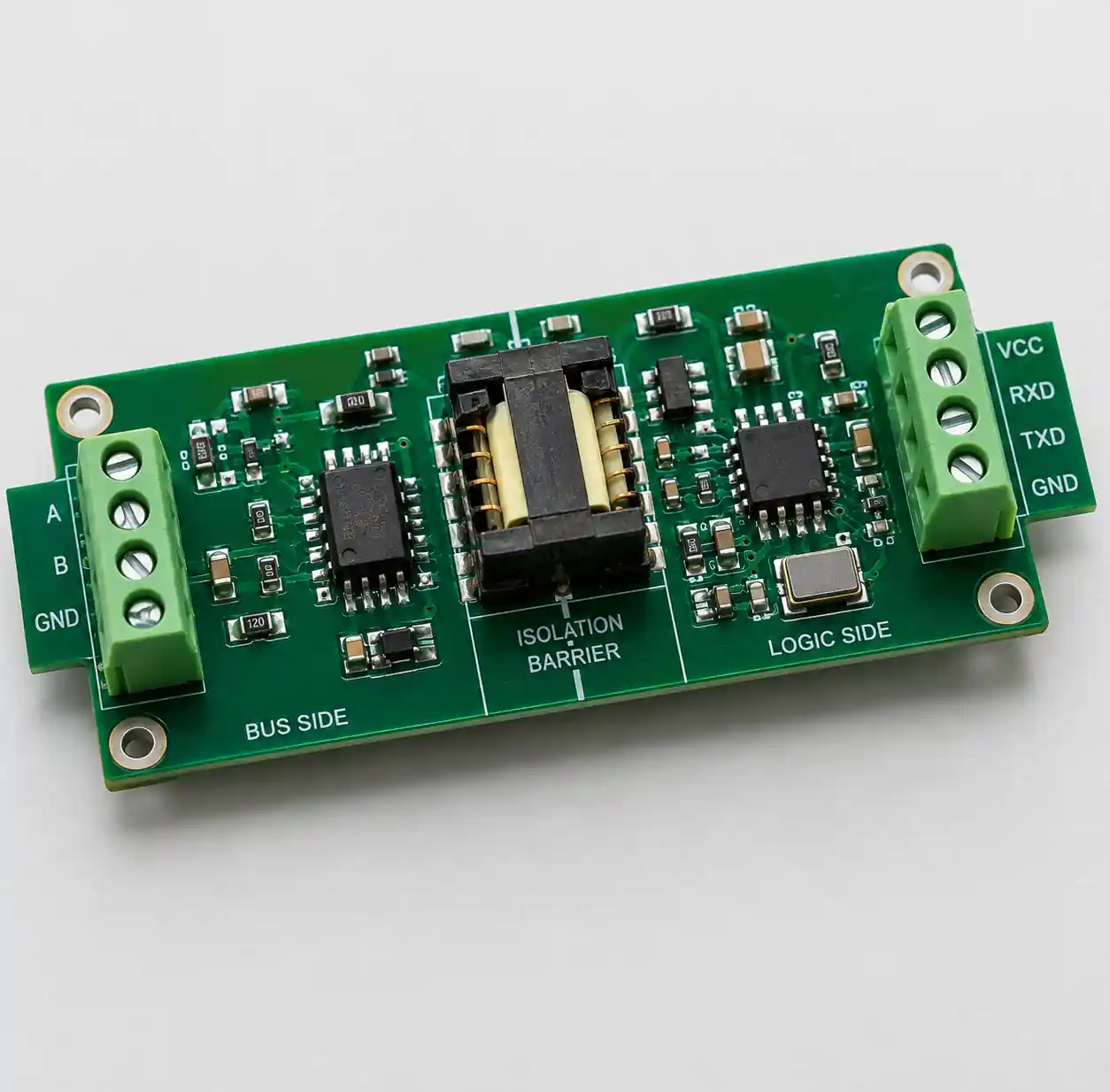

โมดูลทรานซีฟเวอร์ RS-485 แบบแยกเดี่ยวพร้อมแผงกั้นกัลวานิก
ค่าการแยกแรงดันไฟฟ้าอยู่ระหว่าง 2.5 kV ถึง 5 kV สําหรับการทํางานต่อเนื่อง การใช้งานในอุตสาหกรรมที่ครอบคลุมอาคารหลายหลังหรือพื้นที่ที่มีการเชื่อมต่อกราวด์ไม่เสถียรควรระบุเครื่องรับส่งสัญญาณแยกที่มีการแยกแรงดันอย่างน้อย 2.5 kV อุปกรณ์ทางการแพทย์และแอปพลิเคชันที่ต้องการการปฏิบัติตามกฎระเบียบอาจต้องการการแยกแรงดันไฟฟ้า 5 kV ตามมาตรฐาน IEC 60601
| ฟีเจอร์การป้องกัน | ทรานซีฟเวอร์มาตรฐาน | ทรานซีฟเวอร์ป้องกัน | ทรานซีฟเวอร์แยกเสียง |
|---|---|---|---|
| ESD (HBM) | ±8 kV | ±15 kV | ±15 kV |
| ESD (IEC 61000-4-2) | ไม่ได้ระบุ | ±12 kV ถึง ±25 kV | ±12 kV ถึง ±25 kV |
| การแยกกัลวานิก | ไม่มี | ไม่มี | 2.5 kV ถึง 5 kV |
| ตัวคูณต้นทุน | 1x | 1.5x ถึง 2x | 3x ถึง 5x |
| กรณีการใช้งาน | ควบคุมภายในอาคาร | ระบบอัตโนมัติในอุตสาหกรรม | อาคารหลายหลัง กลางแจ้ง |
ทรานซีฟเวอร์แยกเสียงแบบบูรณาการ เช่น ADM2795E และอุปกรณ์คล้ายกันจากผู้ผลิตรายใหญ่ รวมการแยกสัญญาณ การป้องกัน ESD และทรานซีฟเวอร์ RS-485 ไว้ในชุดเดียว โซลูชันเหล่านี้ช่วยให้การออกแบบบอร์ดง่ายขึ้นเมื่อเทียบกับส่วนประกอบแยกวงจรแบบแยกส่วน แต่มีต้นทุนสูงกว่าทางเลือกที่ไม่มีฉนวน
ตามการวิเคราะห์วงจรป้องกันจากบันทึกการใช้งานของ Texas Instruments and Analog Devices เครือข่ายป้องกันภายนอกต้องถูกจับคู่อย่างรอบคอบกับโครงสร้าง ESD ภายในของเครื่องรับส่งเพื่อหลีกเลี่ยงการสร้างโหมดความล้มเหลวใหม่ การเลือกไดโอด TVS ทั่วไปโดยไม่มีการวิเคราะห์ทางวิศวกรรมอาจทําให้ความน่าเชื่อถือลดลงแทนที่จะเพิ่ม
การทํางานแบบฮาล์ฟดูเพล็กซ์ vs ฟูลดูเพล็กซ์
RS-485 รองรับทั้งโหมดการสื่อสารแบบครึ่งสองหน้าและแบบเต็มหน้า การเลือกโหมดส่งผลต่อความซับซ้อนของการเดินสาย ภาระงานของโปรโตคอล และประสิทธิภาพการทํางานที่มีประสิทธิภาพสําหรับแอปพลิเคชันอัตโนมัติในอุตสาหกรรมของคุณ
การทํางานแบบฮาล์ฟดูเพล็กซ์ (2 สาย)
Half-duplex RS-485 ใช้คู่เฟืองแสงเดียวสําหรับการสื่อสารสองทิศทาง อุปกรณ์ใช้สายสองเส้นเดียวกัน (A และ B) พร้อมจุดอ้างอิงกราวด์ มีเพียงอุปกรณ์เดียวที่ส่งสัญญาณในแต่ละครั้ง ขณะที่อุปกรณ์อื่น ๆ รับสัญญาณทั้งหมด อุปกรณ์ส่งจะขับเคลื่อนบัส ขณะที่ตัวรับมักจะเปิดใช้งานเพื่อตรวจจับเงื่อนไขการชน
Half-duplex ต้องการอนุญาโตตุลาการระดับโปรโตคอลเพื่อป้องกันการแย่งบัส Modbus RTU ใช้โปรโตคอล master-slave ที่มีเพียง master เท่านั้นที่เริ่มการสื่อสาร เพื่อขจัดความขัดแย้ง โปรโตคอลอื่น ๆ ใช้กลไกการส่งโทเค็น หรือ CSMA/CD (Carrier Sense Multiple Access with Collision Detection)

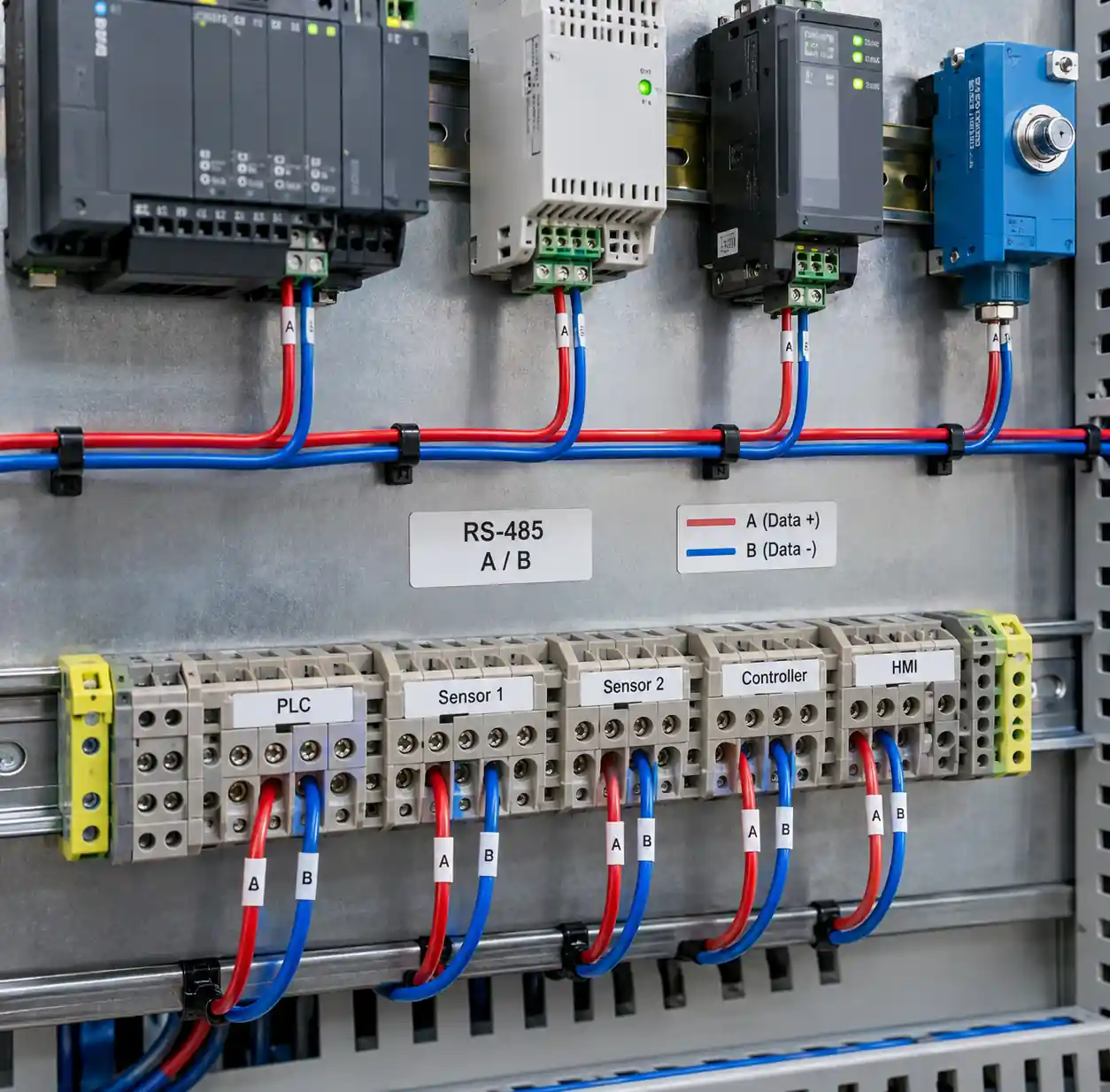

ระบบสื่อสารสองสายแบบครึ่งดูเพล็กซ์ RS-485 พร้อมอุปกรณ์หลายตัว
ข้อได้เปรียบหลักของครึ่งดูเพล็กซ์คือต้นทุนและความซับซ้อนในการเดินสายต่ํา คุณต้องใช้แค่คู่บิดเกลียวหนึ่งคู่กับสายกราวด์หรือตัวกราวด์ การติดตั้งและแก้ไขปัญหาง่ายขึ้น เพราะการเชื่อมต่อน้อยลงช่วยลดจุดเสีย Half-duplex RS-485 ครองตลาดระบบอัตโนมัติในอุตสาหกรรม คิดเป็นมากกว่า 90% ของเครือข่ายที่ติดตั้ง
การทํางานแบบฟูลดูเพล็กซ์ (4 สาย)
RS-485 แบบฟูลดูเพล็กซ์ใช้คู่ดิฟเฟอเรนเชียลสองคู่: คู่หนึ่งสําหรับส่งและอีกคู่สําหรับรับสัญญาณ แต่ละอุปกรณ์สามารถส่งและรับพร้อมกันได้โดยไม่ต้องมีการจัดการการชนกันในระดับโปรโตคอล การจัดวางนี้คล้ายกับ RS-422 แต่ใช้ทรานซีฟเวอร์ RS-485 เพื่อช่วงสัญญาณโหมดร่วมที่ดีกว่า และความสามารถในการส่งหลายจุด
ฟูลดูเพล็กซ์ช่วยขจัดความล่าช้าในการหมุนเวียนข้อมูลที่เกิดขึ้นในฮาล์ฟดูเพล็กซ์เมื่อสลับระหว่างโหมดส่งและรับ สําหรับโปรโตคอลที่มีการสื่อสารไปกลับบ่อยครั้ง ฟูลดูเพล็กซ์สามารถเพิ่มอัตราการส่งข้อมูลที่มีประสิทธิภาพได้ถึง 30% ถึง 50% เมื่อเทียบกับฮาล์ฟดูเพล็กซ์ที่อัตราบอดเท่ากัน
ข้อแลกเปลี่ยนคือค่าใช้จ่ายและความซับซ้อนของสายไฟเพิ่มขึ้นเป็นสองเท่า คุณต้องใช้สายสัญญาณสี่เส้นบวกกับสายกราวด์หรือชิลด์ ซึ่งจะเพิ่มต้นทุนและแรงงานในการติดตั้งสายเคเบิล ฟูลดูเพล็กซ์ยังต้องใช้ขา I/O มากขึ้นในแต่ละอุปกรณ์ และเพิ่มจํานวนตัวต้านทานปลายทางเป็นสองเท่า
คุณควรระบุ RS-485 แบบครึ่งหน้าสําหรับเครือข่ายอัตโนมัติอุตสาหกรรมมาตรฐานที่ใช้ Modbus RTU หรือโปรโตคอล master-slave ที่คล้ายกัน พิจารณาระบบฟูลดูเพล็กซ์เฉพาะเมื่อการสื่อสารสองทิศทางพร้อมกันให้ข้อได้เปรียบด้านปริมาณการส่งข้อมูลที่สําคัญและต้นทุนการเดินสายที่เพิ่มขึ้นนั้นสมเหตุสมผล
ข้อควรพิจารณาในช่วงอุณหภูมิอุตสาหกรรม
ทรานซีฟเวอร์ RS-485 อุตสาหกรรมต้องทํางานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างที่พบในระบบอัตโนมัติในโรงงาน การติดตั้งกลางแจ้ง และการใช้งานในยานยนต์ อุณหภูมิมีผลต่อทั้งพารามิเตอร์ไฟฟ้าของทรานซีฟเวอร์และความน่าเชื่อถือในระยะยาว
การจัดประเภทเกรดอุณหภูมิ
ชิ้นส่วนเกรดเชิงพาณิชย์ระบุอุณหภูมิการทํางานที่ 0°C ถึง +70°C เหมาะสมสําหรับสภาพแวดล้อมภายในที่ควบคุมอุณหภูมิ เช่น ห้องเซิร์ฟเวอร์และระบบอัตโนมัติในสํานักงาน เกรดอุตสาหกรรมสามารถขยายช่วงการใช้งานได้ถึง -40°C ถึง +85°C รองรับการใช้งานระบบอัตโนมัติในโรงงานและอาคารส่วนใหญ่ ชิ้นส่วนเกรดยานยนต์ผ่านการรับรอง AEC-Q100 และสามารถใช้งานได้ตั้งแต่ -40°C ถึง +125°C หรือ -40°C ถึง +150°C สําหรับอุปกรณ์เกรด 0
คุณควรระบุทรานซีฟเวอร์เกรดอุตสาหกรรมหรือยานยนต์สําหรับการใช้งานที่ต้องเผชิญกับอุณหภูมิสุดขั้ว เช่น ตู้ภายนอก ศูนย์ควบคุมมอเตอร์ และอุปกรณ์ที่ติดตั้งใกล้เครื่องจักรผลิตความร้อน ค่าใช้จ่ายเพิ่มเติม (โดยทั่วไป 20% ถึง 40% ของค่าตอบแทน) ช่วยป้องกันความล้มเหลวของสนามจากความเครียดทางความร้อน
ผลกระทบของอุณหภูมิต่อพารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้าขาออกของไดรเวอร์ RS-485 จะลดลงเมื่ออุณหภูมิสูงเมื่อแรงดันอิ่มตัวของทรานซิสเตอร์เพิ่มขึ้น ทรานซีฟเวอร์คุณภาพดีจะรักษาข้อกําหนดครอบคลุมช่วงอุณหภูมิทั้งหมด แต่การออกแบบที่จํากัดอาจละเมิดค่ากําลังต่างขั้นต่ํา 1.5V ที่ +85°C แรงดันไฟฟ้าชดเชยอินพุตของตัวรับยังเปลี่ยนแปลงตามอุณหภูมิ ซึ่งอาจทําให้เกิดการเปลี่ยนแปลงเกณฑ์ที่ส่งผลต่อขอบเขตสัญญาณรบกวน

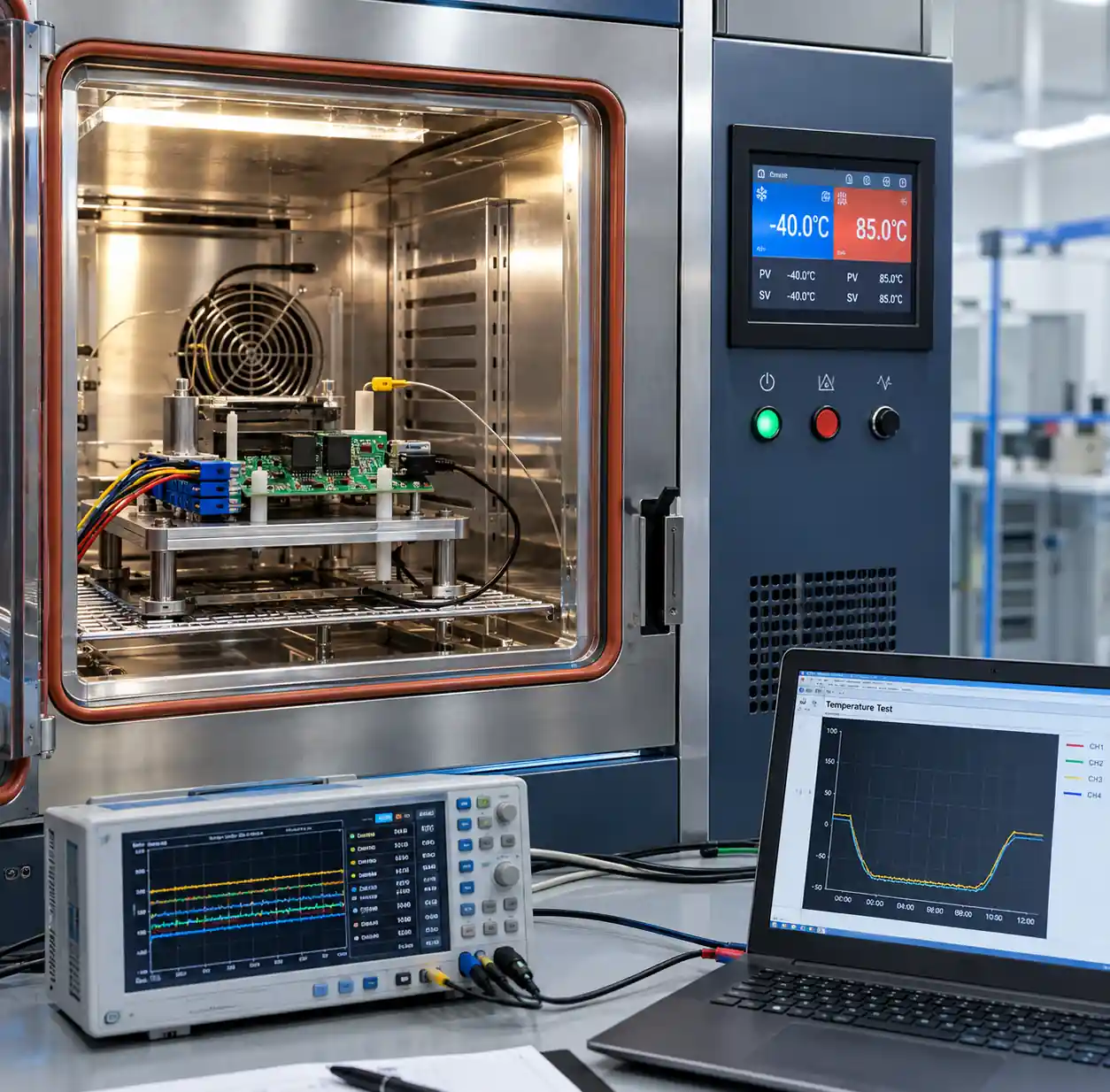

ทรานซีฟเวอร์ RS-485 เกรดอุตสาหกรรมที่กําลังทดสอบช่วงอุณหภูมิ
อิมพีแดนซ์ลักษณะเฉพาะของสายเคเบิลคู่บิดเปลี่ยนประมาณ 0.1% ต่อ °C เนื่องจากการเปลี่ยนแปลงของค่าคงที่ไดอิเล็กทริก ในช่วงอุณหภูมิอุตสาหกรรม (-40°C ถึง +85°C) ความต้านทานสายเคเบิลอาจเปลี่ยนแปลงได้ ±12% จากค่าปกติ 120Ω ความแปรปรวนนี้โดยทั่วไปไม่ก่อให้เกิดปัญหา เพราะความคลาดเคลื่อนของตัวต้านทานปลายทาง (±5% หรือ ±10%) ได้คํานึงถึงความแปรปรวนของอิมพีแดนซ์อยู่แล้ว
ตามการวิเคราะห์ด้านวิศวกรรมความน่าเชื่อถือ อัตราความเสียหายของชิ้นส่วนจะเพิ่มขึ้นประมาณสองเท่าทุกครั้งที่อุณหภูมิสูงกว่าค่าสูงสุดที่กําหนด 10°C การใช้งานทรานซีฟเวอร์เกรดเชิงพาณิชย์ที่อุณหภูมิ +85°C ในสภาพแวดล้อมโรงงานสามารถลด MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) ลง 8 เท่าเมื่อเทียบกับการใช้งานที่ +25°C การเสื่อมสภาพที่เร่งขึ้นนี้ทําให้เกิดความล้มเหลวก่อนเวลาอันควรและค่าใช้จ่ายในการบํารุงรักษาเพิ่มขึ้น
สําหรับผู้จัดการฝ่ายจัดซื้อที่จัดหา ชิ้นส่วนอิเล็กทรอนิกส์ สําหรับโครงการอัตโนมัติในอุตสาหกรรม การจัดอันดับอุณหภูมิควรเป็นเกณฑ์หลักในการคัดเลือก ต้นทุนเพิ่มเติมของชิ้นส่วนเกรดอุตสาหกรรมนั้นแทบไม่มีนัยสําคัญเมื่อเทียบกับค่าใช้จ่ายจากความล้มเหลวในภาคสนามและการทดแทนฉุกเฉินในระบบที่ใช้งานจริง
ตารางเปรียบเทียบทรานซีฟเวอร์
| คุณสมบัติ | มาตรฐาน RS-485 | ความเร็วสูง RS-485 | RS-485 แยก | ยานยนต์ RS-485 |
|---|---|---|---|---|
| อัตราข้อมูล | สูงสุด 500 kbps | 10 Mbps ถึง 50 Mbps | สูงสุด 500 kbps | สูงสุด 1 Mbps |
| ระยะทางสูงสุด | 1,200 เมตร | 10 ถึง 100 เมตร | 1,000 เมตร | 100 เมตร |
| ช่วงอุณหภูมิ | -40°C ถึง +85°C | -40°C ถึง +85°C | -40°C ถึง +85°C | -40°C ถึง +125°C/+150°C |
| การป้องกัน ESD | ±8 kV HBM | ±15 kV HBM | ±15 kV IEC 61000-4-2 | ±25 kV IEC 61000-4-2 |
| การแยกตัว | ไม่มี | ไม่มี | 2.5 kV ถึง 5 kV | ไม่มี (โดยปกติ) |
| น้ําหนักต่อหน่วย | 1 หรือ 1/8 | 1 | 1 หรือ 1/8 | 1 |
| ราคาต่อหน่วย | $0.30 - $1.00 | $1.50 - $3.00 | $3.00 - $8.00 | $1.00 - $2.50 |
| เหมาะสําหรับ | อุตสาหกรรมทั่วไป | การควบคุมเครื่องจักรความเร็วสูง | อาคารหลายหลัง กลางแจ้ง | เครือข่าย ECU สําหรับยานยนต์ |
คําแนะนําแหล่งที่มา
โครงการระบบอัตโนมัติในอุตสาหกรรมต้องการทรานซีฟเวอร์ RS-485 จากผู้จัดจําหน่ายที่ได้รับอนุญาต เพื่อให้มั่นใจในส่วนประกอบที่แท้จริงและการปฏิบัติตามกฎระเบียบ ทรานซีฟเวอร์ปลอมเป็นความเสี่ยงสําคัญในห่วงโซ่อุปทานชิ้นส่วนอิเล็กทรอนิกส์ โดยมีอัตราความล้มเหลวสูงกว่าชิ้นส่วนแท้ถึง 20 ถึง 100 เท่า
เมื่อวางแผนการจัดซื้อชิ้นส่วน RS-485 สําหรับโครงการอุตสาหกรรม คุณควรพิจารณาระยะเวลาการผลิตตั้งแต่ 8 ถึง 16 สัปดาห์ ขึ้นอยู่กับผู้ผลิตและประเภทของบรรจุภัณฑ์ เครื่องส่งสัญญาณเกรดอุตสาหกรรมยอดนิยม เช่น MAX3485, SN75176 และ ADM485 มีความพร้อมใช้งานดีกว่ารุ่นเฉพาะทางที่มีความเร็วสูงหรือแยกส่วน
การจัดซื้อจํานวนมากมีข้อได้เปรียบด้านต้นทุนอย่างมาก ทรานซีฟเวอร์มาตรฐาน RS-485 ที่ซื้อในปริมาณ 1,000 ชิ้น มีราคาต่ํากว่าการสั่งซื้อ 100 ชิ้นถึง 30% ถึง 50% ต่อหน่วย สําหรับการติดตั้งขนาดใหญ่ ให้พิจารณา การรวมซัพพลายเออร์ เพื่อให้มีคุณสมบัติสําหรับการตั้งราคาปริมาณ พร้อมทั้งช่วยให้การจัดการซัพพลายเชนและการตรวจสอบคุณภาพง่ายขึ้น
หากคุณต้องการทรานซีฟเวอร์ RS-485 ที่เชื่อถือได้สําหรับโครงการอัตโนมัติในอุตสาหกรรม Hitop Tech มีบริการจัดซื้อที่ครบวงจร /procurement.html พร้อมเครือข่ายจัดหาทั่วโลกทั่วเอเชีย ยุโรป อเมริกาเหนือ และแอฟริกา ความสัมพันธ์กับตัวแทนจําหน่ายที่ได้รับอนุญาตของเรารับประกันชิ้นส่วนแท้ที่มีการติดตามย้อนกลับและเอกสารการปฏิบัติตามข้อกําหนดอย่างครบถ้วน เราประสบความสําเร็จในการให้บริการลูกค้าในตลาดเอเชียตะวันออกเฉียงใต้และแอฟริกา โดยสามารถลดต้นทุนลง 20% ถึง 40% ผ่านการรวมซัพพลายเออร์และการจัดหาอย่างมีกลยุทธ์ พร้อมรักษาคุณภาพและความน่าเชื่อถือในการส่งมอบ
คําถามที่พบบ่อย
ระยะทางสูงสุดสําหรับการสื่อสาร RS-485 คือเท่าไร?
มาตรฐาน RS-485 กําหนดความยาวสายเคเบิลสูงสุดที่ 1,200 เมตร ที่อัตราข้อมูลต่ํากว่า (9.6 kbps ถึง 50 kbps) ระยะทางที่ใช้งานได้จริงขึ้นอยู่กับคุณภาพของสายเคเบิล อัตราข้อมูล และสภาพแวดล้อมทางแม่เหล็กไฟฟ้า คุณสามารถขยายระยะทางเกิน 1,200 เมตรโดยใช้รีพีทเตอร์ RS-485 ที่มีระบบสร้างสัญญาณใหม่
ฉันสามารถผสมทรานซีฟเวอร์ RS-485 5V และ 3.3V บนเครือข่ายเดียวกันได้หรือไม่?
ใช่ ทรานซีฟเวอร์ RS-485 ที่มีแรงดันไฟฟ้าจ่ายต่างกันสามารถทํางานร่วมกันบนบัสเดียวกันได้ เพราะมาตรฐานกําหนดระดับแรงดันต่างที่ไม่ขึ้นกับแรงดันไฟฟ้า ทั้งทรานซีฟเวอร์ 5V และ 3.3V ตรงตามข้อกําหนดขั้นต่ําของเอาต์พุตต่าง ±1.5V ตรวจสอบว่าช่วงโหมดร่วมกันของแต่ละทรานซีฟเวอร์สอดคล้องกับระดับแรงดันไฟฟ้าของบัส
สามารถเชื่อมต่อกับเครือข่าย RS-485 ได้กี่อุปกรณ์?
RS-485 มาตรฐานรองรับอุปกรณ์โหลด 32 หน่วยต่อเซกเมนต์ คุณสามารถเพิ่มเป็น 256 อุปกรณ์โดยใช้ทรานซีฟเวอร์โหลด 1/8 หน่วย หรือเพิ่มอุปกรณ์มากขึ้นโดยใช้รีพีตเตอร์ RS-485 เพื่อสร้างเซกเมนต์หลายส่วน รีพีตเตอร์แต่ละตัวจะแยกส่วนเครือข่ายด้วยไฟฟ้าในขณะที่ส่งข้อมูลระหว่างกัน
ฉันจําเป็นต้องแยกฉนวนสําหรับเครือข่าย RS-485 ภายในอาคารหรือไม่?
ไม่จําเป็นต้องแยกฉนวนสําหรับเครือข่าย RS-485 ภายในอาคารเดียวที่มีการเชื่อมต่อกราวด์ที่เชื่อถือได้ คุณควรระบุทรานซีฟเวอร์แยกสําหรับเครือข่ายที่ครอบคลุมหลายอาคาร การติดตั้งกลางแจ้ง หรือแอปพลิเคชันที่ความต่างศักย์กราวด์อาจเกิน ±7V ถึง ±12V ในช่วงโหมดร่วม การแยกสัญญาณยังช่วยป้องกันสัญญาณชั่วคราวที่เกิดจากฟ้าผ่าและปรับปรุงประสิทธิภาพ EMC
อะไรเป็นสาเหตุของข้อผิดพลาดการสื่อสาร RS-485 แบบไม่ต่อเนื่อง?
สาเหตุที่พบบ่อยได้แก่ ตัวต้านทานปลายสายที่ไม่ถูกต้องหรือขาดหายไป (60% ของความล้มเหลวเป็นช่วง ๆ), ความยาวสายเคเบิลที่เกินความเหมาะสมสําหรับอัตราข้อมูล, โครงสร้างเครือข่ายที่ไม่เหมาะสม (เช่น การเดินสายดาวแทนบัส), การเชื่อมต่อที่หลวม และการรบกวนทางแม่เหล็กไฟฟ้าจากสายไฟหรือมอเตอร์ใกล้เคียง ใช้ออสซิลโลสโคปตรวจสอบคุณภาพสัญญาณและยืนยันความต้านทานการสิ้นสุดด้วยมัลติมิเตอร์
RS-485 สามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกราวด์หรือไม่?
สัญญาณแบบดิฟเฟอเรนเชียล RS-485 ไม่จําเป็นต้องมีสายกราวด์เฉพาะสําหรับการส่งสัญญาณ อย่างไรก็ตาม การเชื่อมต่ออ้างอิงกราวด์หรือชิลด์ช่วยรักษาแรงดันไฟฟ้าโหมดร่วมให้อยู่ในช่วงที่เครื่องส่งสัญญาณกําหนดและปรับปรุงประสิทธิภาพ EMC การเดินสายเคเบิลยาวหรือสภาพแวดล้อมที่มีเสียงรบกวนทางไฟฟ้าจะได้ประโยชน์จากการเชื่อมต่อชิลด์สายเคเบิลกับกราวด์ที่ปลายด้านหนึ่งเพื่อให้เกิดเส้นทางกลับของกระแสไฟกระชาก
บทสรุป
การเลือกทรานซีฟเวอร์ RS-485 สําหรับระบบอัตโนมัติในอุตสาหกรรมต้องประเมินอัตราการส่งข้อมูล ความยาวสายเคเบิล จํานวนโหนด คุณสมบัติการป้องกัน และสภาพแวดล้อมอย่างรอบคอบ ข้อควรพิจารณาหลักรวมถึงการจับคู่ความเร็วของเครื่องรับส่งให้ตรงกับความต้องการระยะห่างเครือข่ายของคุณ ระบุการป้องกันและแยกสัญญาณ ESD ที่เหมาะสมสําหรับสภาพแวดล้อมการติดตั้งของคุณ และการรับรองการสิ้นสุดและโครงสร้างเครือข่ายที่ถูกต้องเพื่อความสมบูรณ์ของสัญญาณที่เชื่อถือได้
เครื่องรับส่งระดับอุตสาหกรรมที่มีช่วงอุณหภูมิ -40°C ถึง +85°C และการป้องกัน ESD ที่เพิ่มขึ้น ให้ความน่าเชื่อถือที่จําเป็นสําหรับระบบอัตโนมัติในโรงงาน ระบบบริหารจัดการอาคาร และการติดตั้งกลางแจ้ง สําหรับเครือข่ายหลายอาคารหรือแอปพลิเคชันที่มีความต่างศักย์ไฟฟ้าของกราวด์อย่างมาก ตัวรับส่งสัญญาณแยกส่วนช่วยป้องกันความเสียหายของอุปกรณ์และความล้มเหลวในการสื่อสาร
ติดต่อเราวันนี้ สําหรับการจัดหาทรานซีฟเวอร์ RS-485 การสนับสนุนการคัดเลือกทางเทคนิค และการเพิ่มประสิทธิภาพห่วงโซ่อุปทานสําหรับโครงการอัตโนมัติในอุตสาหกรรมของคุณ
