การป้องกันแรงดันไฟฟ้าชั่วคราว: คู่มือการเลือกฉบับสมบูรณ์สําหรับวิศวกรออกแบบอิเล็กทรอนิกส์ (2026)

เมื่อไฟกระชากกระทบวงจรของคุณคุณมีเวลามิลลิวินาทีบางครั้งนาโนวินาทีเพื่อบันทึกการออกแบบของคุณ เหตุการณ์แรงดันไฟฟ้าชั่วคราวเป็นสาเหตุหลักของความล้มเหลวของภาคสนามในทุกสิ่งตั้งแต่ ECU ยานยนต์ไปจนถึงเซ็นเซอร์อุตสาหกรรม คู่มือนี้จะตัดเสียงรบกวนของแผ่นข้อมูลและบอกคุณว่าอะไรสําคัญจริงๆ เมื่อเลือกการป้องกันแรงดันไฟฟ้าชั่วคราว

สารบัญ

1. พารามิเตอร์ทางเทคนิคที่สําคัญ
2. วิธีการเลือกส่วนประกอบที่เหมาะสม
3. [ตารางเปรียบเทียบประสิทธิภาพ](#comparison ตาราง)
4. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป
5. คู่มือการเลือกเฉพาะแอปพลิเคชัน
6. คําถามที่พบบ่อย
7. สรุป

< id = "พารามิเตอร์">

พารามิเตอร์ทางเทคนิคที่สําคัญ

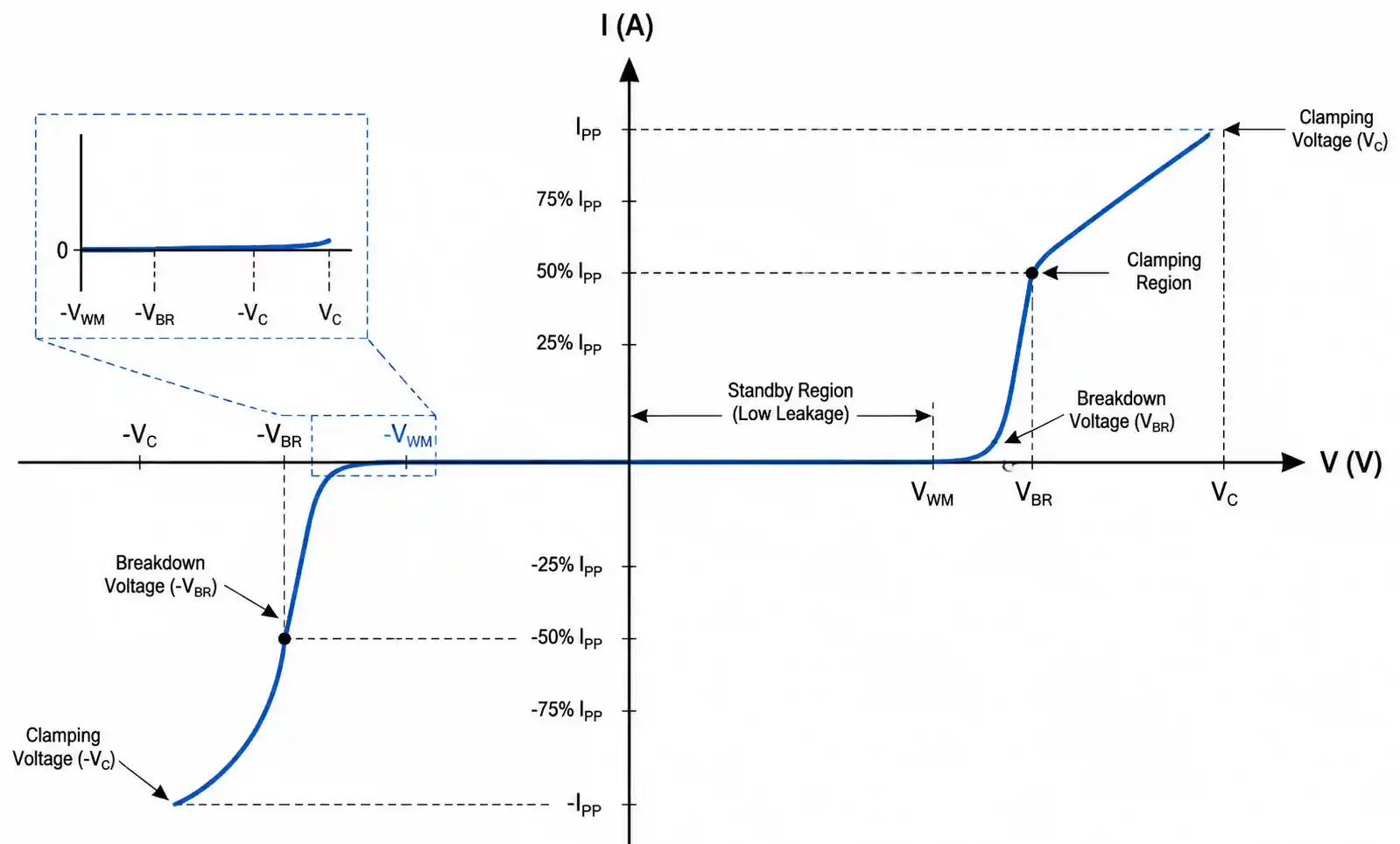

พังทลาย Voltage (VBR): ฉบับที่ tage ที่อุปกรณ์เริ่มดําเนินการ ต้องอยู่เหนือปริมาตรการทํางานปกติสูงสุดของคุณ tage พร้อมระยะขอบ โดยทั่วไปแล้วราง 12V สําหรับยานยนต์ต้องใช้ VBR 15-17V เพื่อจัดการกับระลอกคลื่นของข้อเหวี่ยงเย็นและเครื่องกําเนิดไฟฟ้ากระแสสลับ กฎ: VBR ≥ แรงดันไฟฟ้าที่ใช้งานสูงสุด 1.2×

Clamping Voltage (VC): แรงดันไฟฟ้าที่ IC ดาวน์สตรีมของคุณเห็นจริงในระหว่างชั่วคราว ข้อมูลจําเพาะที่สําคัญ: VC ต้องอยู่ต่ํากว่าพิกัดสูงสุดสัมบูรณ์ของ IC โดยมีระยะขอบสําหรับการเหนี่ยวนําการติดตาม สําหรับ IC ลอจิก 3.3V ที่มี abs สูงสุด 4.5V VC จะต้องต่ํากว่า 4V หลังจากพิจารณาปรสิตแล้ว

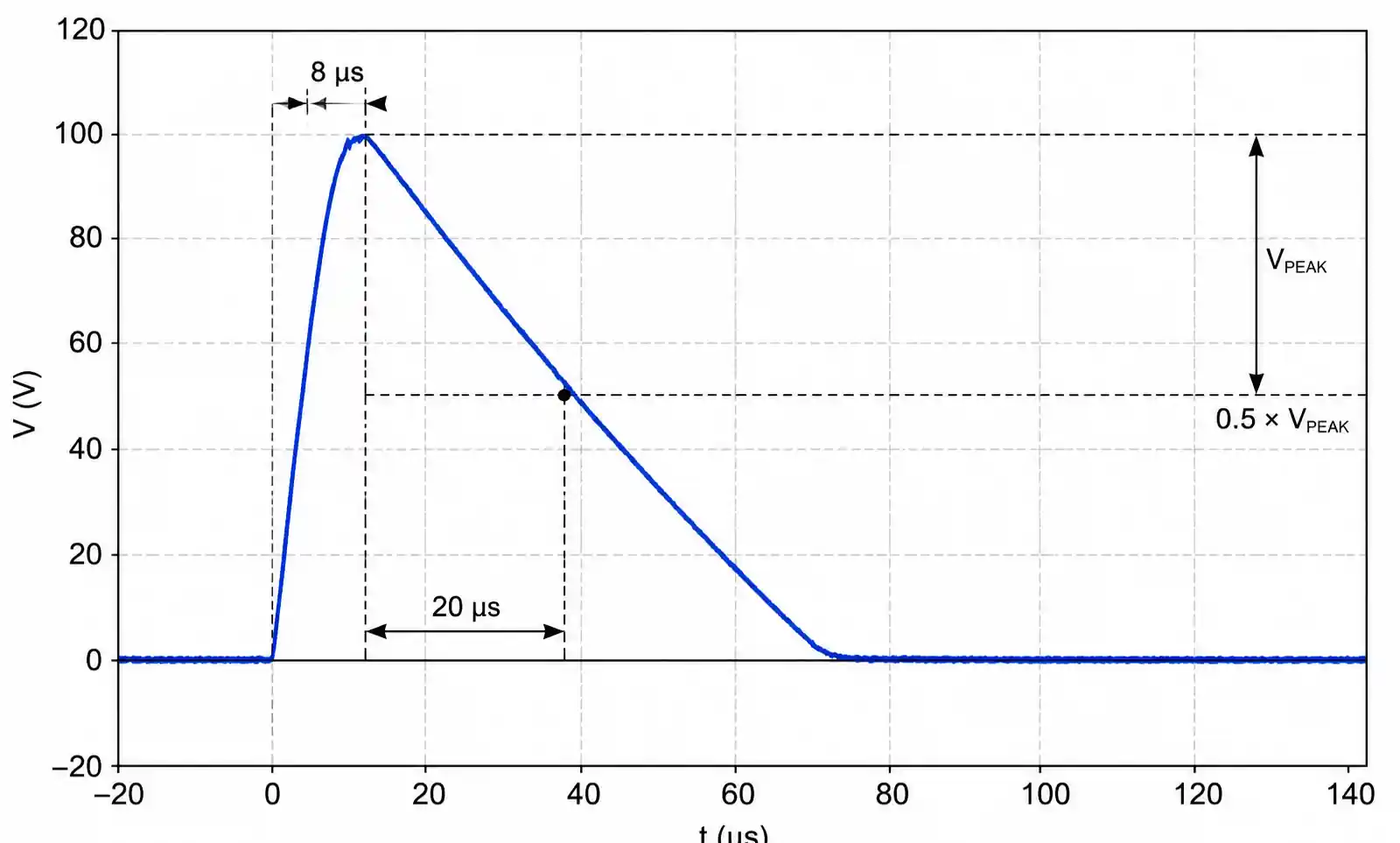

กระแสพัลส์สูงสุด (IPP): กระแสไฟชั่วคราวสูงสุดที่อุปกรณ์สามารถ clamp ที่ระยะเวลาพัลส์ที่ระบุ (โดยปกติคือ 8/20μs) การถ่ายโอนข้อมูลโหลดยานยนต์สามารถแตะ 50-150A เหตุการณ์ ESD ตาม IEC 61000-4-2 ถึง 15-30A อย่าระบุ IPP ต่ําเกินไป นี่คือสาเหตุ #1 ของความล้มเหลวในฟิลด์

เวลาตอบสนอง: ไดโอด TVS ตอบสนองใน <1ns ซึ่งจําเป็นสําหรับตรรกะที่รวดเร็วและ RF MOV ตอบสนองใน 1-25ns GDT ช้าที่สุด (100ns-1μs) แต่จัดการพลังงานได้มากที่สุด สําหรับ USB 3.0 ที่ 5Gbps คุณต้องมีความจุ <0.3pF และการตอบสนอง <0.5ns

กระแสไฟรั่วสแตนด์บาย: กระแสไฟไหลภายใต้การทํางานปกติ ข้อมูลจําเพาะไดโอด TVS ระดับพรีเมียม <1μA ในอุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่ กระแสไฟรั่วส่งผลโดยตรงต่ออายุการใช้งานแบตเตอรี่

วิธีการเลือกส่วนประกอบที่เหมาะสม

ขั้นตอนที่ 1: กําหนดโมเดลภัยคุกคามของคุณ ยานยนต์ต้องการการป้องกันการถ่ายโอนข้อมูลโหลด (ISO 7637-2: 60-100V spikes, 100-400ms) อุตสาหกรรมเผชิญกับการสลับแบบเหนี่ยวนําและไฟกระชากฟ้าผ่า (IEC 61000-4-5 ระดับ 4: 4kV) USB สําหรับผู้บริโภคต้องการ ESD (IEC 61000-4-2 ระดับ 4: หน้าสัมผัส 8kV) ภัยคุกคามแต่ละอย่างกําหนดความต้องการแรงดันไฟฟ้ากระแสและพลังงานที่แตกต่างกัน

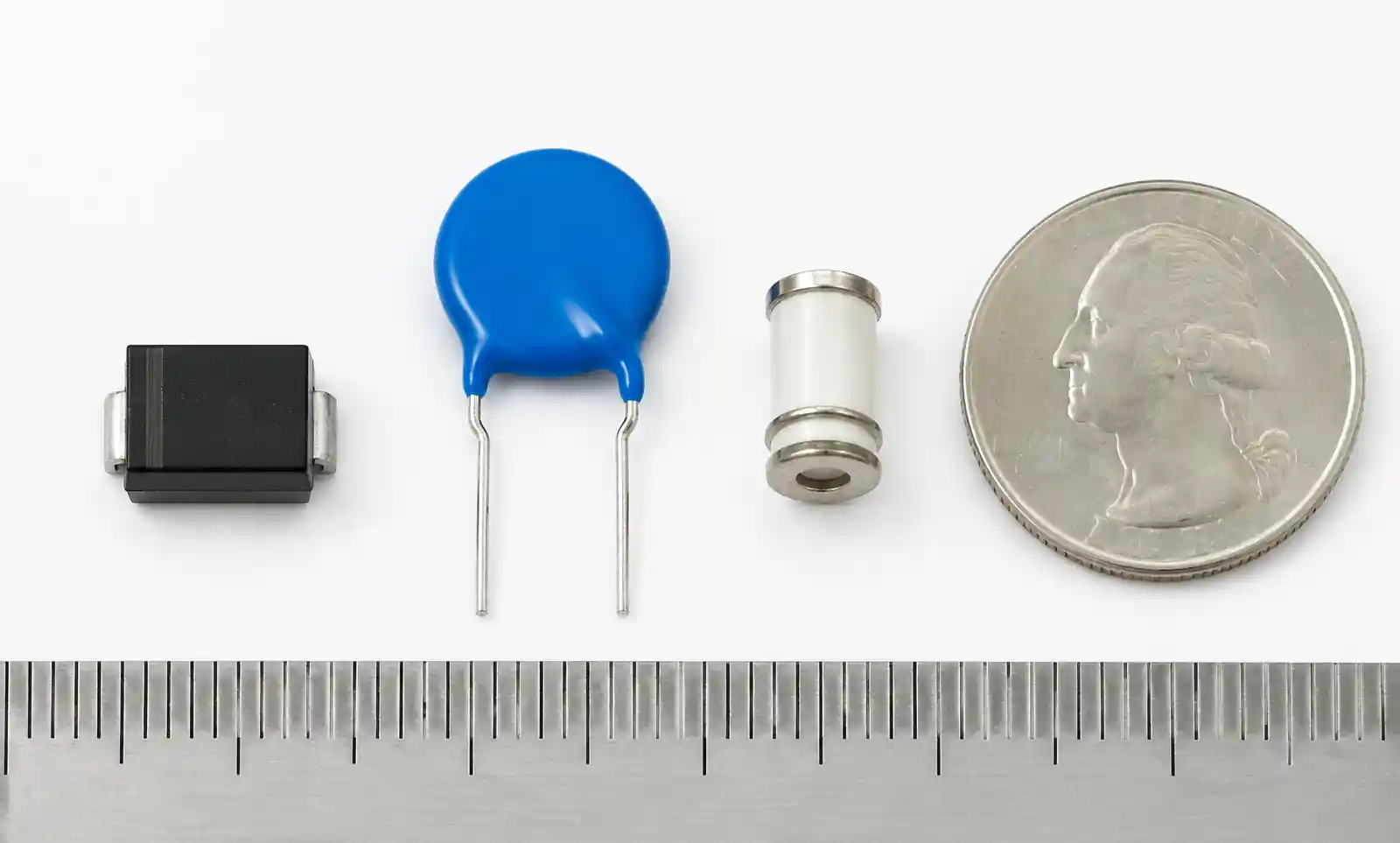

ขั้นตอนที่ 2: จับคู่เทคโนโลยีกับการใช้งาน ไดโอด TVS เก่งที่แรงดันไฟฟ้าต่ํา (5-100V) การตอบสนองที่รวดเร็ว ใช้สําหรับสายข้อมูล (USB, HDMI, Ethernet), อะนาล็อกที่มีความแม่นยํา, ข้อกําหนดแรงดันไฟฟ้าที่หนีบแน่น MOV เหมาะกับแรงดันไฟฟ้าที่สูงขึ้น (โทรคมนาคม 120VAC, 48V) ซึ่งการจัดการพลังงาน>ความแม่นยําในการจับยึด GDT รองรับพลังงานสูงสุด (สูงสุด 10kA) แต่ตอบสนองช้า ให้ใช้เป็นการป้องกันหลักสําหรับภัยคุกคามจากฟ้าผ่า จับคู่กับ TVS เสมอสําหรับแคลมป์ทุติยภูมิ

ขั้นตอนที่ 3: คํานวณอัตราพลังงาน สําหรับพัลส์ 8/20μs ที่แคลมป์ 10A ถึง 20V พลังงานจะอยู่ที่ประมาณ 0.5J การถ่ายโอนภาระยานยนต์ (87V สําหรับ 400ms ที่ 10A) สามารถแตะ 50-100J คุณต้องมี TVS ยานยนต์ที่สร้างขึ้นตามวัตถุประสงค์ที่มีพิกัด 200-500J หรืออาร์เรย์อุปกรณ์แบบขนาน

ขั้นตอนที่ 4: ตรวจสอบพารามิเตอร์ปรสิต USB 2.0 ทนต่อ <10pF ต่อบรรทัด USB 3.0 SuperSpeed ต้องการ <0.3pF อีเธอร์เน็ต 10/100/1000 ต้องการ <15pF ความต้านทานแบบอนุกรม (ทั่วไป 0.1-1Ω) ส่งผลต่อแรงดันหนีบผ่านการดรอป I×R ซึ่งมีความสําคัญอย่างยิ่งสําหรับการออกแบบที่มีร่องรอย PCB ยาว

<id = "ตารางเปรียบเทียบ">

ตารางเปรียบเทียบประสิทธิภาพ

บรรทัดล่าง: สายข้อมูล USB? TVS เท่านั้น—การตอบสนองต่ํากว่านาโนวินาทีและความจุต่ําไม่สามารถต่อรองได้ อินพุตไฟ AC? MOV ให้ความสมดุลด้านพลังงาน/ต้นทุนที่ดีที่สุด โทรคมนาคมกลางแจ้งที่มีภัยคุกคามจากฟ้าผ่า? แนวทางแบบเป็นขั้นตอน: GDT primary → MOV secondary → TVS final precision clamp

<id = "หลุมพรางการออกแบบ">

ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

กฎเค้าโครง PCB: วางอุปกรณ์ป้องกันภายในระยะ 5 มม. จากขั้วต่อ การติดตามทุกมม. จะเพิ่มความเหนี่ยวนํา ~1nH ซึ่งสร้างโอเวอร์ชูต: V = L × di/dt ที่เวลาเพิ่มขึ้น 10A/ns (โดยทั่วไปสําหรับ ESD) ร่องรอย 10 มม. จะเพิ่มโอเวอร์ชูต 100V เกินกว่าแรงดันแคลมป์ TVS ใช้การส่งคืนกราวด์เฉพาะไปยังกราวด์ของแชสซี ไม่ใช่ผ่านระนาบกราวด์ลอจิก ใช้จุดแวะคู่ขนานหลายจุด (ขั้นต่ํา 3× 0.3 มม.) ใต้แผ่น TVS โดยตรง

ข้อผิดพลาด #1: ระยะขอบ VBR ไม่เพียงพอ TVS ที่มี VBR 15V บนรางยานยนต์ 12V จะทํางานระหว่างการทํางานของเครื่องกําเนิดไฟฟ้ากระแสสลับปกติที่ 14.5V กฎ: VBR ≥ แรงดันไฟฟ้าในการทํางานปกติสูงสุด 1.3-1.5× สําหรับการออกแบบที่แข็งแกร่ง

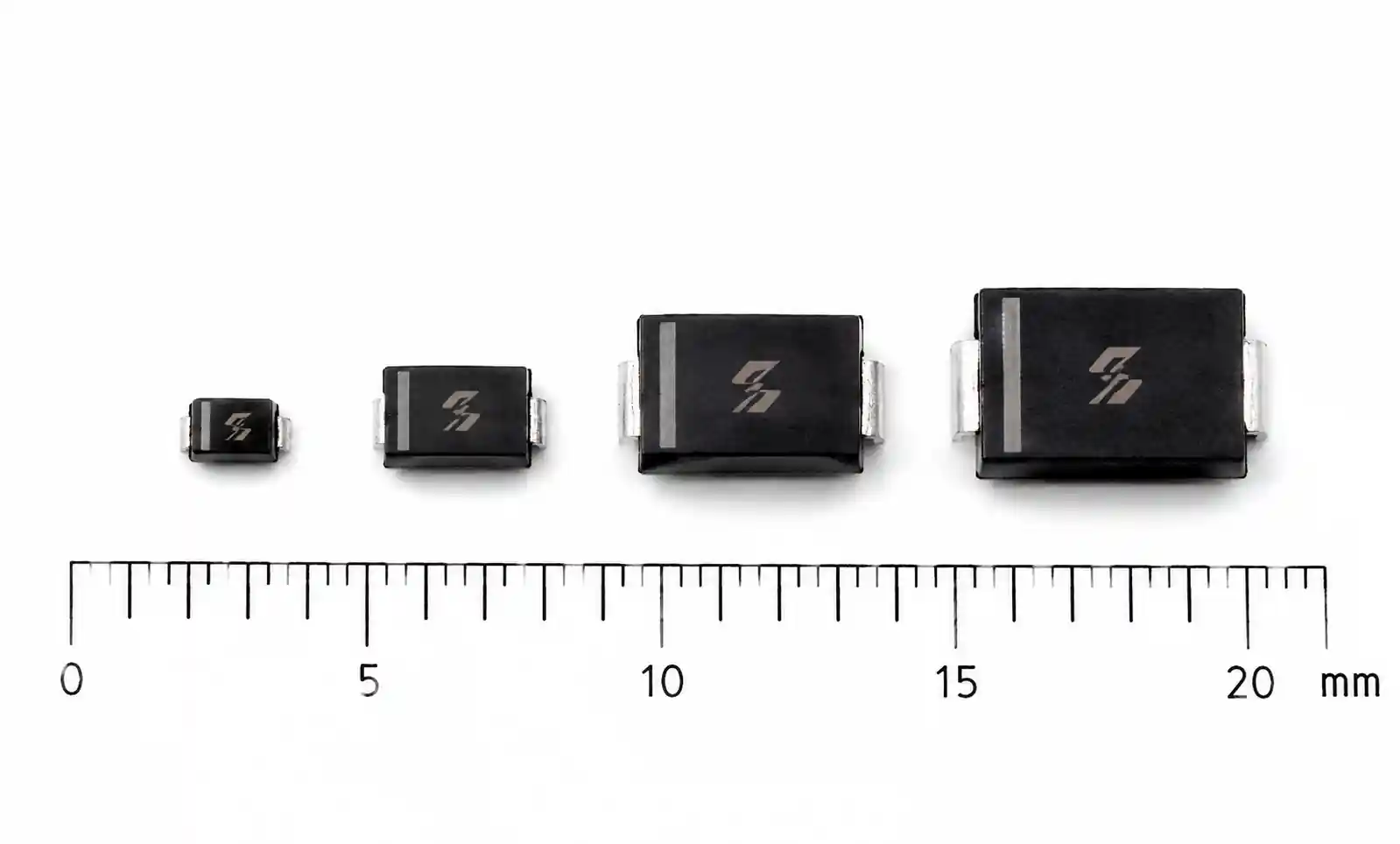

ข้อผิดพลาด #2: ละเว้นการหนีบรวม voltage. IC ของคุณเห็น VC + ปรสิตลดลง: V_IC = VC + L×di/dt + I×R สําหรับชั่วคราว 10A ที่มีเวลาเพิ่มขึ้น 1ns ผ่านร่องรอย 10 มม.: ปรสิต≈ 100V + 0.5V นี่คือเหตุผลที่แพ็คเกจความเหนี่ยวนําต่ําพิเศษ (DFN, QFN) และความยาวร่องรอยน้อยที่สุดมีความสําคัญ

ข้อผิดพลาด #3: จุดเดียวของความล้มเหลว สําหรับการใช้งานที่สําคัญ ให้ใช้อุปกรณ์ TVS สองเครื่องแบบอนุกรมขนาน หรือใช้ฟิวส์/PTC อัปสตรีมที่เปิดขึ้นหาก TVS ล้มเหลวลัดวงจร ในระบบ ASIL-C/D ของยานยนต์ มักต้องใช้เส้นทางการป้องกันซ้ําซ้อนที่มีโหมดความล้มเหลวอิสระตาม ISO 26262

การจัดการความร้อน: ชั่วคราวซ้ําๆ ทําให้เกิดความร้อน คํานวณ P_avg = E_pulse × f_repetition ชั่วคราว 1J ที่ 100 พัลส์/ชั่วโมง = ค่าเฉลี่ย 28mW แต่การถ่ายโอนภาระของยานยนต์ที่ 50J อาจทําให้อุณหภูมิทางแยกสูงกว่า 150°C ซึ่งต้องใช้อุปกรณ์ระบายความร้อนหรืออัพเกรด

<รหัส="คู่มือการสมัคร">

คู่มือการเลือกเฉพาะแอปพลิเคชัน

<รหัส="FAQ">

คําถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างไดโอด TVS ทิศทางเดียวและสองทิศทาง?

ทิศทางเดียว clamps ขั้วเดียว—สําหรับราง DC ที่แรงดันไฟฟ้าแกว่งเป็นบวกเท่านั้น แคลมป์สองทิศทางทั้งสองขั้ว—สําหรับสาย AC คู่ดิฟเฟอเรนเชียล (RS-485, บัส CAN) และวงจรใดๆ ที่แรงดันไฟฟ้าสามารถแกว่งใต้พื้นดินได้ สายข้อมูล USB ต้องการ TVS แบบสองทิศทางที่มีการหนีบ ±5V แบบสมมาตรสําหรับการนัดหยุดงาน ESD ทั้งบวกและลบ

ฉันจะคํานวณระดับพลังงานสําหรับการถ่ายโอนข้อมูลโหลดรถยนต์ได้อย่างไร

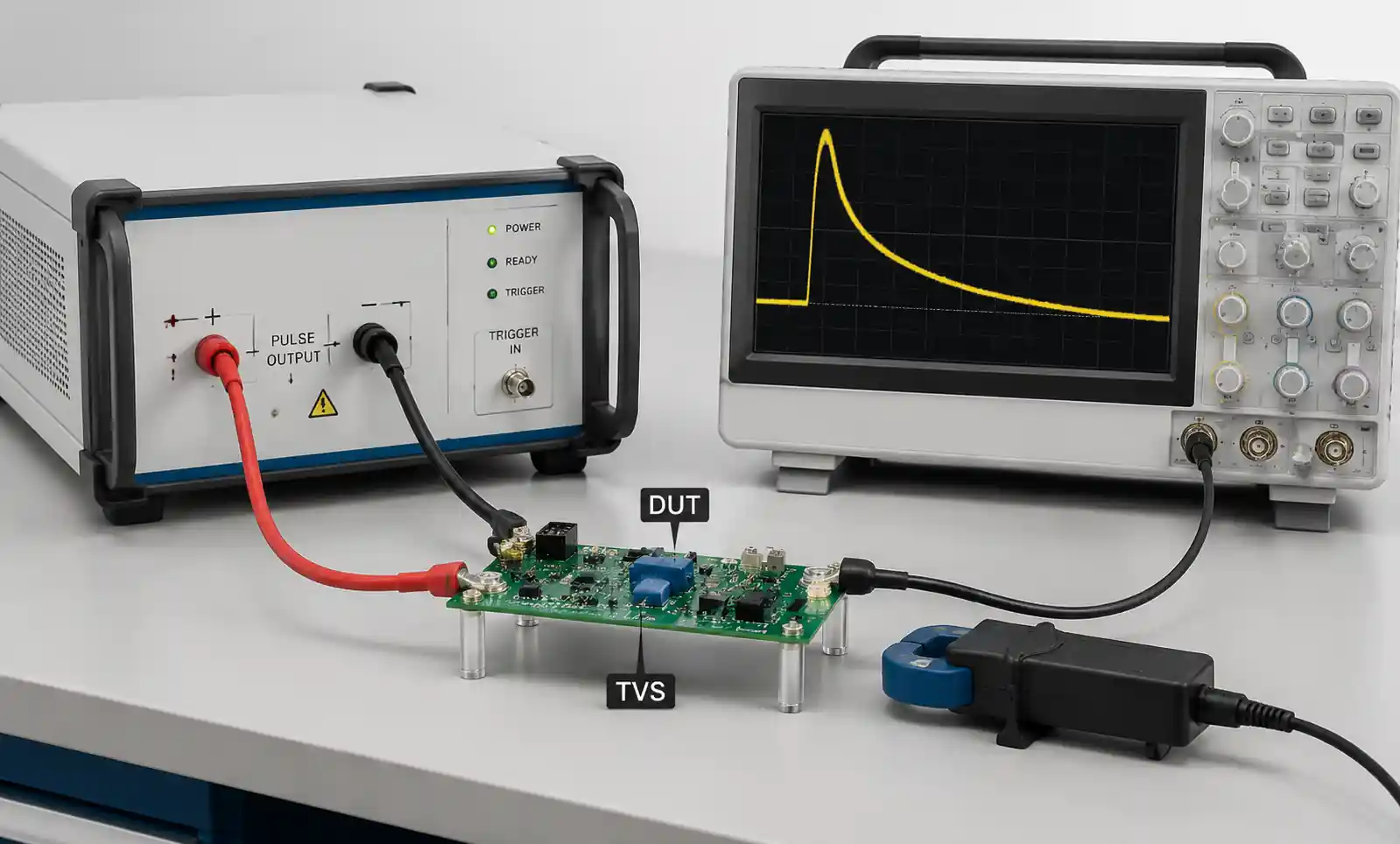

ISO 7637-2 ทดสอบพัลส์ 5a: 87V, 400ms, อิมพีแดนซ์แหล่งที่มา 0.5-4Ω กรณีที่เลวร้ายที่สุด 174A ในตอนแรก การหนีบ TVS ที่ 30V นํา ~114A เป็นเวลา 400ms: E = 30V × 114A × 0.4 วินาที≈ 1368J (พัลส์สลายตัวแบบทวีคูณ พลังงาน TVS จริงคือ 50-100J) เลือก TVS ยานยนต์ที่มีพิกัดขั้นต่ํา 200J (กําลังสูงสุด 5kW) ที่มีมวลความร้อนเพียงพอ

ฉันสามารถใช้ MOV สําหรับการป้องกันไฟ DC แรงดันต่ําได้หรือไม่

ไม่แนะนําด้านล่าง 24V. MOV clamping คือ 2-3× vol เล็กน้อย tage และพิกัดขั้นต่ําเริ่มต้นที่ประมาณ 18V สําหรับราง 12V แคลมป์ MOV ที่เล็กที่สุดที่ 40-60V ซึ่งสูงเกินไปสําหรับ IC abs max ส่วนใหญ่ (16-20V) ไดโอด TVS ให้การหนีบที่แม่นยําที่ 1.2-1.5× VBR ซึ่งเหนือกว่าสําหรับแรงดันไฟฟ้าต่ํา tag DC

จะเกิดอะไรขึ้นถ้าไดโอด TVS ล้มเหลว?

โดยทั่วไปแล้ว TVS จะล้มเหลวในการลัดวงจร ซึ่งปลอดภัยสําหรับวงจรดาวน์สตรีม แต่ต้องมีการป้องกันกระแสเกินต้นน้ํา (ฟิวส์หรือ PTC) เพื่อป้องกันความเสียหายของบอร์ด MOV จะค่อยๆ เสื่อมสภาพ (เพิ่มการรั่วไหล) GDT อาจล้มเหลวในวงจรเปิด ทําให้วงจรไม่มีการป้องกัน ออกแบบสําหรับโหมดความล้มเหลวในการลัดวงจรของ TVS ที่มีความต้านทานอนุกรมหรือฟิวส์ที่มีพิกัดสูงกว่ากระแสไฟปกติ แต่ต่ํากว่าเกณฑ์ความเสียหาย

ไดโอด TVS เสื่อมสภาพเมื่อเวลาผ่านไปหรือไม่?

ทีวีคุณภาพสูงทนต่อชั่วคราวหลายพันรายการที่ต่ํากว่ากระแสไฟที่กําหนดโดยไม่เสื่อมสภาพ ไฟกระชากใด ๆ ที่เกินพลังงานที่กําหนดทําให้เกิดความเสียหายที่เพิ่มขึ้น - การรั่วไหลที่เพิ่มขึ้น VBR ลดลงความล้มเหลวร้ายแรงในที่สุด หลังจากเกิดเหตุการณ์พลังงานเกินที่น่าสงสัย (ฟ้าผ่า ความผิดพลาดอุปนัยที่สําคัญ) ให้เปลี่ยนอุปกรณ์ TVS ระหว่างการบํารุงรักษาครั้งต่อไปแม้ว่าจะยังใช้งานได้อยู่ก็ตาม กระแสไฟรั่วเป็นระยะและการทดสอบ VBR จะตรวจจับการเสื่อมสภาพในช่วงต้น

ฉันจะเลือก TVS สําหรับสายข้อมูลความเร็วสูงได้อย่างไร

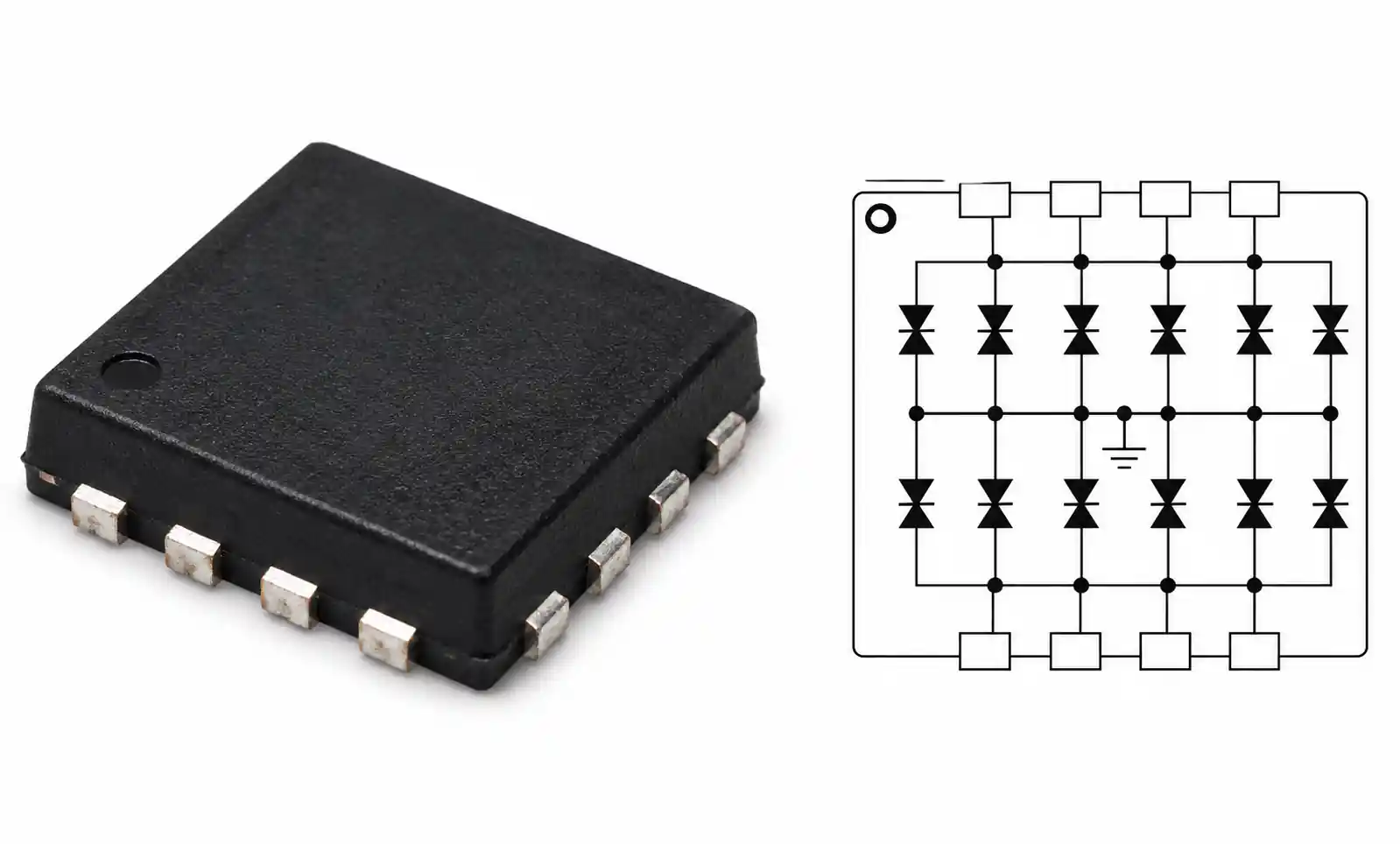

พารามิเตอร์สามตัว: ความจุ (ต้องอยู่ภายใต้งบประมาณของสายข้อมูล) ความต้านทานอนุกรม (<1Ω เพื่อหลีกเลี่ยงแรงดันตก) แรงดันหนีบ (ต่ํากว่า IC abs max แต่สูงกว่าการแกว่งของสัญญาณ) USB 2.0 (480Mbps): <10pF USB 3.0 SuperSpeed (5Gbps): <0.3pF ในแพ็คเกจโฟลว์ทรู สําหรับคู่ดิฟเฟอเรนเชียล (USB, HDMI, Ethernet) ให้จับคู่ความจุระหว่างสายบวกและลบภายใน 0.05pF เพื่อหลีกเลี่ยงการแปลงโหมดทั่วไป ตรวจสอบด้วยการทดสอบแผนภาพตาหรือ TDR

<รหัส="สรุป">

สรุป

TVS ไม่ใช่เวทมนตร์ แต่เป็นเพียงส่วนประกอบ เลือกอันที่ถูกต้องและจัดวางให้ถูกต้อง มิฉะนั้นจะไม่บันทึกกระดานของคุณ สําหรับปริมาณต่ําที่มีความละเอียดอ่อน tag สิ่งต่างๆ เช่น USB และอินพุตแบบอะนาล็อก ให้ใช้ TVS ที่รวดเร็วที่มีความจุต่ํา สําหรับรางที่หนักกว่า เช่น ไฟหลัก 48V หรือ AC, MOV หรือ staged การตั้งค่า GDT+TVS นั้นสมเหตุสมผลกว่า

สามสิ่งที่กัดผู้คนเสมอ: การติดตามการเหนี่ยวนําการเพิ่มการหนีบโอเวอร์ชูตการเลือก VBR ที่อยู่ใกล้กับรางมากเกินไปและลืมไปว่า IC ของคุณเห็น VC บวกกับสิ่งที่ปรสิตของบอร์ดเพิ่ม แก้ไขสิ่งเหล่านี้และคุณได้แก้ปัญหาการป้องกันแล้ว 90%

ยานยนต์? AEC-Q101 และ 200J ขั้นต่ําสําหรับการถ่ายโอนข้อมูลโหลด ใช้พลังงานจากแบตเตอรี่? ดูกระแสไฟรั่วของคุณ—1μA เพิ่มขึ้นมากกว่าหนึ่งปี รับเอกสารข้อมูล ตรวจสอบตัวเลขเทียบกับชั่วคราวจริงของคุณ และทดสอบตัวอย่างจริงบนโต๊ะทํางานก่อนที่คุณจะซื้อวงล้อ ค่า "ทั่วไป" ของแผ่นข้อมูลไม่ใช่การรับประกัน
