ทางเลือก AMS1117 อันดับแรก: ตัวควบคุมแรงดันไฟฟ้า LDO ที่ดีที่สุดสําหรับโครงการ IoT และแบตเตอรี่

คุณเพิ่งใช้เวลาหลายสัปดาห์ในการทําให้เซ็นเซอร์ IoT ที่ใช้ ESP32 หรือ Arduino ใหม่ของคุณสมบูรณ์แบบ รหัสไร้ที่ติ เปิดใช้งานโหมดสลีปลึก และคุณคาดว่าแบตเตอรี่จะใช้งานได้นานหลายเดือน แบตเตอรี่จะหมดภายในเวลาไม่ถึงสามวัน ฟังดูคุ้นเคย? หากคุณใช้ตัวควบคุมแรงดันไฟฟ้า AMS1117 แบบคลาสสิก คุณเพิ่งพบผู้กระทําผิดแล้ว แม้ว่า AMS1117 จะเป็นวัตถุดิบหลักในอุปกรณ์อิเล็กทรอนิกส์สําหรับงานอดิเรกมานานหลายทศวรรษ แต่ก็เป็น "นักฆ่าแบตเตอรี่" อย่างแท้จริงสําหรับอุปกรณ์ IoT ที่ทันสมัยและใช้พลังงานต่ํา ในคู่มือฉบับสมบูรณ์นี้ เราจะแจกแจงสาเหตุที่ AMS1117 ล้มเหลวในการออกแบบของคุณ และจัดหา LDO ทางเลือกที่ดีที่สุดที่ได้รับการสนับสนุนจากข้อมูล AMS1117 เพื่อยืดอายุแบตเตอรี่ของคุณอย่างมากและรับประกันความเสถียรที่มั่นคง

สารบัญ

• 1. ทําความเข้าใจปัญหา AMS1117: เหตุใดจึงล้าสมัยสําหรับ IoT
• 2. แนวคิดหลักที่เรียบง่าย: อะไรทําให้ LDO ที่ดี
• 3. คําแนะนําทีละขั้นตอน: การเลือกทางเลือก AMS1117 ที่ดีที่สุด
• 4. เคล็ดลับจากผู้เชี่ยวชาญและข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง
• [5. บทสรุป & ความคิดสุดท้าย] (# 5 - บทสรุป - ความคิดสุดท้าย)

1. ทําความเข้าใจปัญหา AMS1117: เหตุใดจึงล้าสมัยสําหรับ IoT

หากคุณเรียกดูชุมชนวิศวกรรมฮาร์ดแวร์ เช่น EEVblog หรือ r/PrintedCircuitBoard ของ Reddit คุณจะสังเกตเห็นธีมที่เกิดซ้ําอย่างรวดเร็ว: วิศวกรที่มีประสบการณ์แนะนําอย่างแข็งขันว่าไม่ควรใช้ AMS1117 ในการออกแบบที่ใช้พลังงานจากแบตเตอรี่ที่ทันสมัย แต่ทําไม?

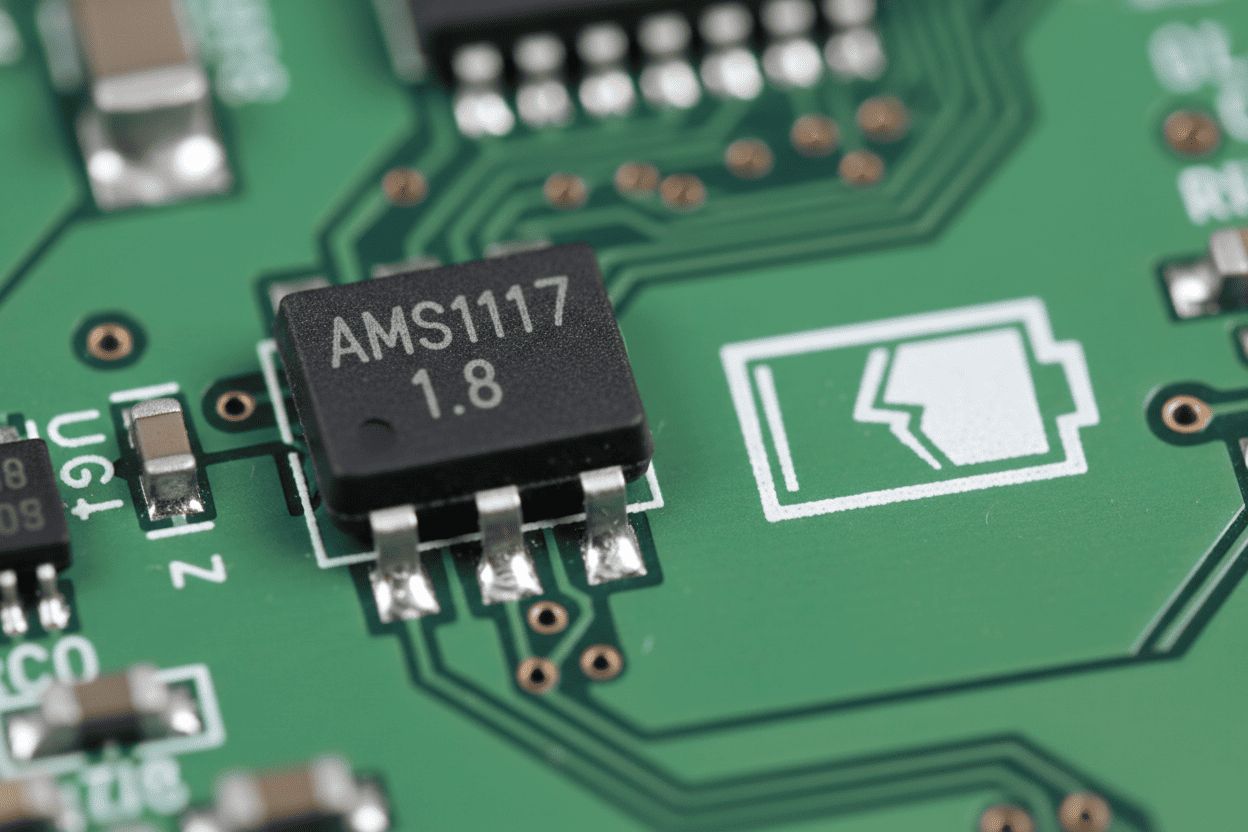

"นักฆ่าแบตเตอรี่" (กระแสน้ํานิ่งขนาดใหญ่)

AMS1117 มีกระแสไฟนิ่ง (Iq) โดยทั่วไปประมาณ 5mA (5000μA) นี่คือพลังงานที่ตัวควบคุมใช้เพียงเพื่อให้ตื่นตัวแม้ว่าไมโครคอนโทรลเลอร์ของคุณจะอยู่ในโหมดหลับลึกโดยแทบไม่มีอะไรเลย ลองนึกภาพการทิ้งก๊อกน้ําทิ้งไว้ตลอด 24 ชั่วโมงทุกวัน เมื่อเวลาผ่านไปของเสียมีมหาศาล การระบายต่อเนื่อง 5mA จะฆ่าแบตเตอรี่ LiPo มาตรฐาน 1000mAh อย่างสมบูรณ์ในเวลาเพียงหนึ่งสัปดาห์ แม้ว่าอุปกรณ์ของคุณจะไม่ทําอะไรเลยก็ตาม

ปริมาณการออกกลางคันสูง tage (Vdo)

แรงดันไฟฟ้าดรอปเอาต์คือความแตกต่างขั้นต่ําที่จําเป็นระหว่างแรงดันไฟฟ้าขาเข้าและแรงดันขาออก AMS1117 มีค่าดรอปเอาต์ประมาณ 1.1V ถึง 1.3V หากคุณต้องการเอาต์พุต 3.3V ที่เสถียรสําหรับ ESP32 คุณต้องมีอินพุตอย่างน้อย 4.5V แบตเตอรี่ลิเธียมโพลิเมอร์ (LiPo) มาตรฐานทํางานระหว่าง 3.7V ถึง 4.2V หากคุณเชื่อมต่อ LiPo กับ AMS1117-3.3 มันจะไม่สามารถควบคุมได้อย่างถูกต้องทันที

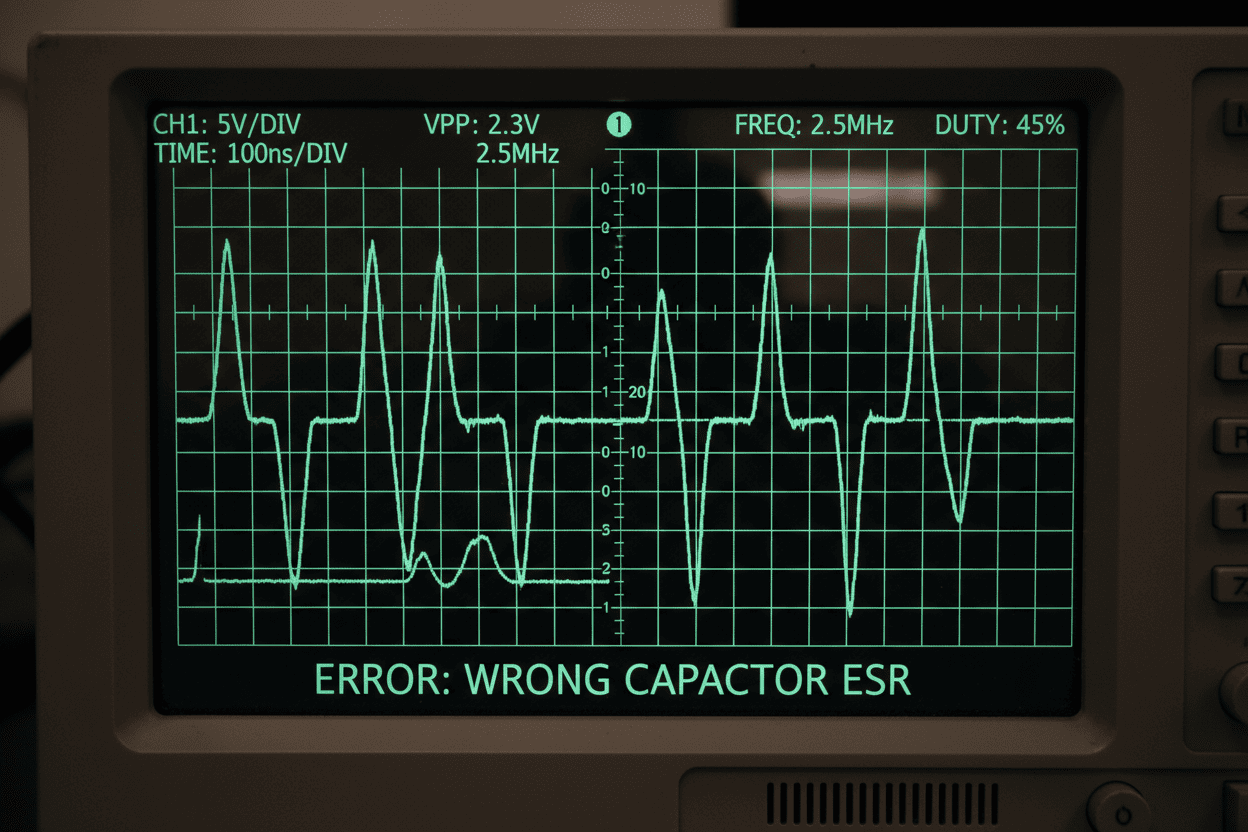

กับดักเสถียรภาพของตัวเก็บประจุ

ตัวควบคุมรุ่นเก่าอย่าง AMS1117 ได้รับการออกแบบในยุคที่ตัวเก็บประจุแทนทาลัมเป็นมาตรฐาน จริงๆ แล้วพวกเขา พึ่งพา ความต้านทานอนุกรมเทียบเท่า (ESR) ในจํานวนที่กําหนดเพื่อรักษาเสถียรภาพ ตัวเก็บประจุเซรามิกหลายชั้น (MLCC) ที่ทันสมัยและราคาถูกมี ESR ที่ "ต่ําเกินไป" สําหรับ AMS1117 หากคุณจับคู่ AMS1117 กับตัวเก็บประจุเซรามิกมาตรฐานชิปจะอารมณ์ฉุนเฉียวและเริ่มสั่นส่งแรงดันไฟฟ้าที่มีเสียงดังและผันผวนไปยังอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนของคุณโดยตรง

2. แนวคิดหลักที่เรียบง่าย: อะไรทําให้ LDO ที่ดี?

ก่อนเลือกทางเลือกอื่นคุณต้องเข้าใจเสาหลักสามประการของตัวควบคุม Low Dropout (LDO) ที่ทันสมัย มาแปลศัพท์แสงของแผ่นข้อมูลเป็นภาษาอังกฤษธรรมดากัน

• กระแสไฟนิ่ง (Iq): คิดว่านี่เป็นเครื่องยนต์ของรถยนต์ที่เดินเบาเมื่อไฟแดง รถไม่เคลื่อนที่ (วงจรของคุณไม่ได้ทําการยกของหนัก) แต่ก็ยังเผาไหม้แก๊สอยู่ LDO สมัยใหม่มี Iq ที่วัดเป็นไมโครแอมป์ (μA) ซึ่งหมายความว่า "ไม่ได้ใช้งาน" โดยใช้พลังงานเกือบเป็นศูนย์
• แรงดันไฟฟ้าหลุดออก (Vdo): คิดว่านี่เป็นด่านเก็บค่าผ่านทางบนทางหลวง ในการผ่านและรับ 3.3V ในอีกด้านหนึ่งตู้เก็บค่าผ่านทางต้องการการชําระเงินด้วยแรงดันไฟฟ้าที่แน่นอน LDO สมัยใหม่ต้องการ "ค่าผ่านทาง" เพียง 0.1V ถึง 0.3V ทําให้คุณสามารถใช้ความจุเกือบทั้งหมดของแบตเตอรี่ 3.7V
• ความต้านทานอนุกรมเทียบเท่า (ESR): นี่คือแรงเสียดทานภายในขนาดเล็กภายในตัวเก็บประจุ LDO สมัยใหม่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะเพื่อให้มีความเสถียรด้วยแรงเสียดทานต่ําเป็นพิเศษ (ESR ต่ํา) ของตัวเก็บประจุเซรามิกราคาถูก

การเปรียบเทียบแนวคิด: Legacy vs. Modern LDO

3. คําแนะนําทีละขั้นตอน: การเลือกทางเลือก AMS1117 ที่ดีที่สุด

ทางเลือกที่ "ดีที่สุด" ขึ้นอยู่กับว่าคุณอยู่ในขั้นตอนการออกแบบใด คุณกําลังพยายามแก้ไข PCB ที่ผลิตขึ้นแล้ว หรือคุณกําลังออกแบบบอร์ดขนาดกะทัดรัดพิเศษใหม่เอี่ยมหรือไม่?

3.1 สถานการณ์ A: การเปลี่ยนแบบดรอปอิน (รอยเท้า SOT-223)

หากคุณได้ออกแบบ PCB ของคุณสําหรับแพ็คเกจ SOT-223 ของ AMS1117 แล้ว และเพิ่งตระหนักถึงปัญหาแบตเตอรี่หมด คุณต้องเปลี่ยนแบบดรอปอิน ** ที่เข้ากันได้กับพินต่อพิน ** คุณเพียงแค่ถอด AMS1117 และบัดกรีชิปใหม่ในตําแหน่งที่แน่นอน

• NCP1117 (ON Semiconductor): แม้ว่าในทางเทคนิคจะคล้ายกับ AMS มาก แต่ซีรีส์ NCP มักจะให้ประสิทธิภาพการระบายความร้อนที่ดีกว่าเล็กน้อยและความคลาดเคลื่อนที่เข้มงวดกว่า อย่างไรก็ตาม ยังคงมีการออกกลางคันสูง
• ZLDO1117 (ไดโอด อิงค์): นี่เป็นทางเลือกที่เข้ากันได้กับพินที่ยอดเยี่ยม มีแรงดันไฟฟ้าที่ลดลงและมีลักษณะเสถียรภาพที่ดีกว่าเมื่อเทียบกับโคลน AMS1117 ทั่วไป
• LM1117 (Texas Instruments): มาตรฐานทองคําของรอยเท้านี้ แม้ว่าจะไม่ใช่ LDO ที่ใช้พลังงานต่ําเป็นพิเศษอย่างเคร่งครัด แต่ก็รับประกันความถูกต้องของแผ่นข้อมูลและจะไม่ได้รับผลกระทบจากพฤติกรรมที่คาดเดาไม่ได้ของชิปโคลนราคาถูก

เคล็ดลับสําหรับมือโปร: หากการออกแบบบอร์ดปัจจุบันของคุณมีข้อบกพร่องโดยพื้นฐานเนื่องจากข้อจํากัดของรอยเท้า การออกแบบส่วนการจ่ายพลังงานใหม่อาจคุ้มค่ากว่า หากคุณต้องการการสร้างต้นแบบอย่างรวดเร็วสําหรับบอร์ดที่แก้ไข การใช้บริการการผลิต PCB คุณภาพสูงช่วยให้มั่นใจได้ว่าร่องรอยใหม่และจุดแวะระบายความร้อนของคุณจะถูกประดิษฐ์ขึ้นอย่างแม่นยําตามข้อกําหนด

3.2 สถานการณ์ B: ประหยัดพื้นที่และพลังงานต่ําเป็นพิเศษสําหรับการออกแบบใหม่ (SOT-23)

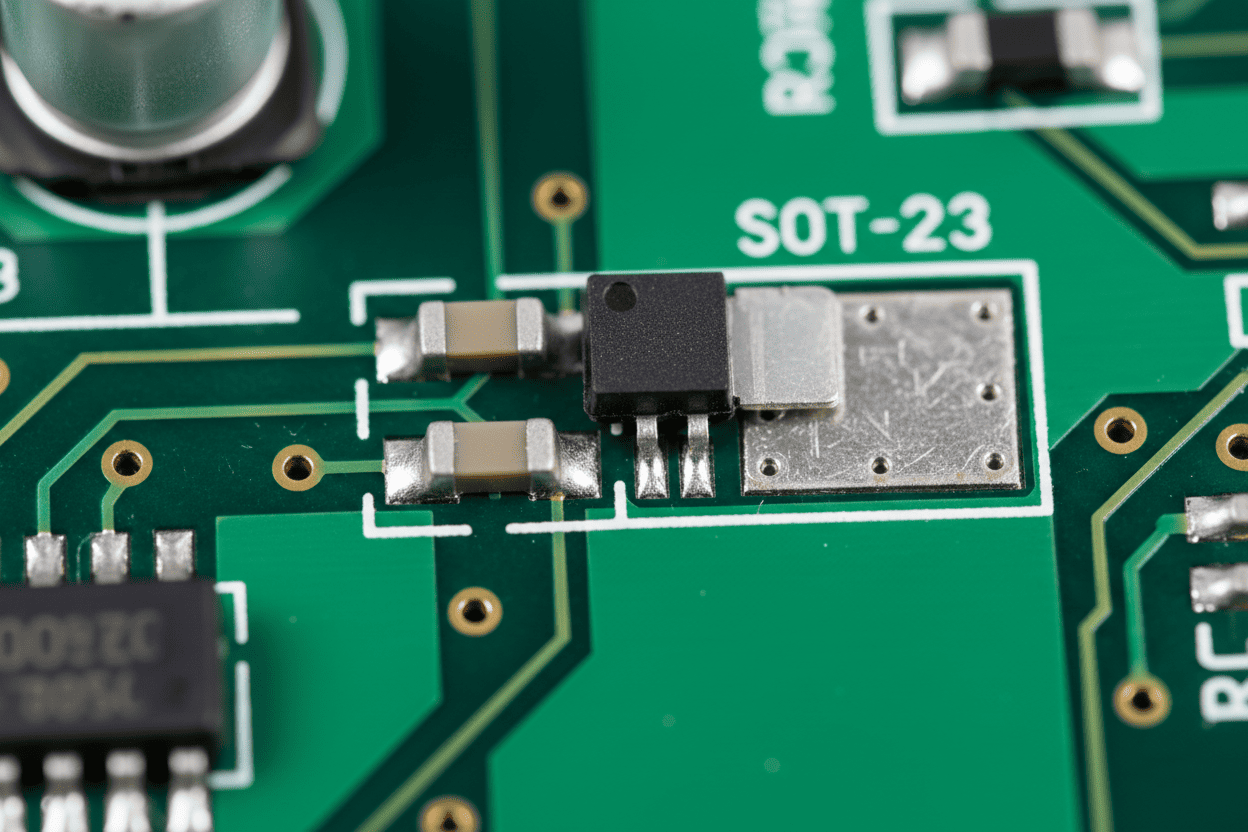

หากคุณกําลังออกแบบ PCB ใหม่ตั้งแต่เริ่มต้น หยุดใช้รอยเท้า SOT-223 สําหรับ IoT ที่ใช้พลังงานต่ํา ย้ายไปยังแพ็คเกจ SOT-23-5 หรือ SOT-89 ที่เล็กกว่ามาก นี่คือรายการโปรดที่เป็นเอกฉันท์ของชุมชนสําหรับโครงการแบตเตอรี่ ESP32 และ Arduino:

1. แชมป์ ESP32: AP2112K-3.3 (Diodes Inc.)

• ทําไมมันถึงยอดเยี่ยม: ESP32 ขึ้นชื่อเรื่องการดึงกระแสไฟกระชากขนาดใหญ่ 500mA เมื่อเปิดวิทยุ Wi-Fi LDO ขนาดเล็กจํานวนมากจะสําลักและรีเซ็ตชิป AP2112K รองรับได้ถึง 600mA มีค่าดรอปเอาต์ต่ําเพียง 250mV และไอคิวเพียง 55μA
• ดีที่สุดสําหรับ: อุปกรณ์ IoT ที่เปิดใช้งาน Wi-Fi ซึ่งทํางานโดยใช้แบตเตอรี่ LiPo มาตรฐาน

2. ราชาไมโครพาวเวอร์: HT7333-A (Holtek)

• ทําไมถึงยอดเยี่ยม: หากอายุการใช้งานแบตเตอรี่เป็นสิ่งสําคัญสูงสุดของคุณ HT7333 ก็เป็นตํานาน มีกระแสไฟนิ่งต่ําอย่างบ้าคลั่งที่ 4μA (0.004mA) นอกจากนี้ยังสามารถรับแรงดันไฟฟ้าอินพุตได้ถึง 24V!
• การจับ: มันส่งออกเพียง 250mA หากคุณใช้กับ ESP32 คุณต้อง * ต้อง* วางตัวเก็บประจุขนาดใหญ่ (เช่น 470μF ถึง 1000μF) บนเอาต์พุตเพื่อทําหน้าที่เป็นแหล่งสํารองพลังงานชั่วคราวสําหรับ Wi-Fi ที่กระชาก
• ดีที่สุดสําหรับ: โหนด LoRaWAN, เซ็นเซอร์ BLE (nRF52) และเครื่องบันทึกข้อมูลระยะไกลระยะยาว

3. เครื่องอเนกประสงค์ที่สมดุล: ME6211 (ไมครอน)

• ทําไมถึงยอดเยี่ยม: เป็นที่นิยมอย่างมากในชุมชนผู้ผลิต โดยให้เอาต์พุต 500mA เสถียรภาพที่ยอดเยี่ยมด้วยฝาเซรามิกราคาถูก และไอคิวที่น่านับถือมากที่ประมาณ 40μA

การเปรียบเทียบข้อมูลจําเพาะทางเลือก LDO

| รุ่น LDO | แพ็คเกจ | อินพุตสูงสุด (Vin) | ออกกลางคัน (Vdo) | กระแสไฟนิ่ง (IQ) | เอาต์พุตสูงสุด (Iout) | กรณีการใช้งานที่ดีที่สุด | 2022 | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | AMS1117 (พื้นฐาน) | SOT-223 | โซที 15V | 15V | 15V | 1.2V | 1.2V | 5,000 ไมโครแอมป์ | 1000mA | 1000mA | 1000 มิลลิแอมป์ โครงการที่ขับเคลื่อนด้วยผนังเท่านั้น | | AP2112K-3.3 | SOT-23-5 | โซที-23-5 | 6.0V | 6.0V | 0.25V | 0.25V | 55 ไมโครแอมป์ | 600mA | 600 มิลลิแอมป์ โครงการแบตเตอรี่ ESP32 LiPo | | HT7333-A | SOT-89 / 23 | โซที 24V | 24V | 24V | 24V 0.09V | 0.09V | 4 ไมโครเอ | 250 มิลลิแอมป์ | เซ็นเซอร์ BLE/LoRa พลังงานต่ําพิเศษ | | ME6211 | SOT-23-5 | โซที-23-5 | 6.5V | 6.5V | 0.1V | 0.1V | 40 ไมโครแอมป์ | 500mA | 500 มิลลิแอมป์ ตรรกะ 3.3V เอนกประสงค์ |

4. เคล็ดลับจากผู้เชี่ยวชาญและข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

เมื่อเปลี่ยนจาก AMS1117 แบบเก่าไปเป็น LDO สมัยใหม่ วิศวกรฮาร์ดแวร์มักจะสะดุดกับดักเฉพาะบางประการ นี่คือวิธีหลีกเลี่ยง

หลุมพรางที่ 1: เพิกเฉยต่อการกระจายความร้อน

AMS1117 มีขนาดใหญ่ทางกายภาพ (SOT-223) และมีแถบทองแดงขนาดใหญ่ที่ออกแบบมาเพื่อทําหน้าที่เป็นฮีทซิงค์ เมื่อคุณเปลี่ยนไปใช้ SOT-23 LDO ขนาดเล็ก คุณจะสูญเสียมวลความร้อนนั้น หากคุณลด 12V เป็น 3.3V ในขณะที่ดึง 300mA LDO จะต้องเผาผลาญแรงดันไฟฟ้าส่วนเกินเป็นความร้อน '(12V - 3.3V) * 0.3A = 2.61 วัตต์' ชิป SOT-23 ขนาดเล็กที่พยายามกระจาย 2.6 วัตต์จะละลาย PCB ของคุณอย่างแท้จริงในไม่กี่วินาที หลักการง่ายๆ: ใช้ LDO ขนาดเล็กเมื่อความแตกต่างของแรงดันไฟฟ้า (Vin - Vout) มีขนาดเล็กเท่านั้น เช่น ลดระดับ 5V หรือ 4.2V เป็น 3.3V

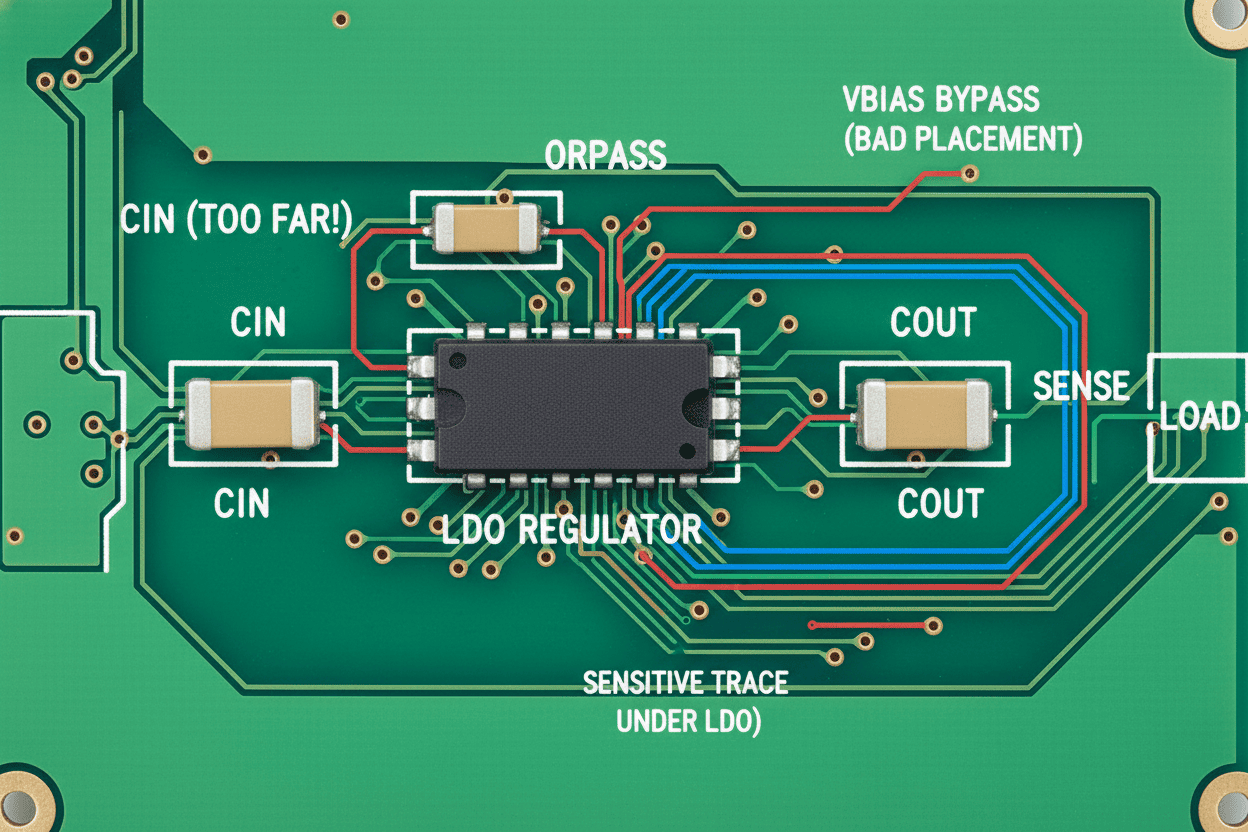

หลุมพราง 2: เค้าโครงตัวเก็บประจุไม่ดี

LDO สมัยใหม่มีความเสถียรกับตัวเก็บประจุแบบเซรามิก แต่ ตําแหน่ง มีความสําคัญอย่างมาก หากคุณวาง MLCC ขนาด 1μF หรือ 10μF ให้ห่างจากพิน LDO การเหนี่ยวนําด้วยกล้องจุลทรรศน์ของร่องรอย PCB ที่ยาวจะลบล้างประโยชน์ของตัวเก็บประจุ ซึ่งนําไปสู่เสียงเรียกเข้าความถี่สูงและความไม่เสถียร

หลุมพรางที่ 3: การซื้อชิ้นส่วนปลอม

เนื่องจากชิปอย่าง HT7333 และ AP2112K เป็นที่นิยมมากตลาดจึงเต็มไปด้วยของปลอม LDO ปลอมอาจดูเหมือนกัน แต่จะแอบดึงกระแสไฟนิ่ง 2mA ซึ่งทําลายจุดประสงค์ของการอัปเกรดของคุณโดยสิ้นเชิง เพื่อรับประกันว่าอุปกรณ์ IoT ของคุณทํางานได้ตรงตามที่จําลองไว้ ให้พึ่งพาการจัดหาชิ้นส่วนอิเล็กทรอนิกส์ระดับมืออาชีพเสมอเพื่อจัดหาซิลิกอนของแท้ที่ตรวจสอบย้อนกลับได้จากผู้จัดจําหน่ายที่ได้รับอนุญาต

5. บทสรุปและความคิดสุดท้าย

AMS1117 ไม่ใช่องค์ประกอบที่ "ไม่ดี" แต่เป็นเพียงยุคอื่น มันเป็นเรื่องปกติสําหรับ Arduino ธรรมดาที่เสียบเข้ากับอะแดปเตอร์ติดผนัง อย่างไรก็ตาม ทันทีที่คุณนําแบตเตอรี่มาใช้ในการออกแบบ AMS1117 จะกลายเป็นความรับผิดที่ยอมรับไม่ได้เนื่องจากกระแสไฟนิ่ง 5mA ขนาดใหญ่และแรงดันไฟฟ้าที่ดรอปเอาต์สูง

โดยเปลี่ยนไปใช้ทางเลือก AMS1117 ที่ทันสมัย:

• ใช้ AP2112K สําหรับไมโครคอนโทรลเลอร์ Wi-Fi ที่ยกของหนัก เช่น ESP32
• ใช้ HT7333 สําหรับการปรับใช้เซ็นเซอร์ในระยะยาวที่ใช้พลังงานต่ําเป็นพิเศษ
• ใช้ ZLDO1117 หากคุณถูกบังคับให้ใช้เค้าโครงรอยเท้า SOT-223 ที่มีอยู่

รายการตรวจสอบสรุปด่วน

การออกแบบ PCB ที่ใช้พลังงานจากแบตเตอรี่ที่มีประสิทธิภาพสูงต้องใช้ความใส่ใจในรายละเอียดอย่างพิถีพิถัน ตั้งแต่การเลือกส่วนประกอบไปจนถึงการกําหนดเส้นทางการติดตามความร้อน หากคุณพร้อมที่จะปรับขนาดต้นแบบของคุณให้เป็นผลิตภัณฑ์เชิงพาณิชย์การเป็นพันธมิตรกับผู้เชี่ยวชาญสําหรับบริการประกอบ PCB ช่วยให้มั่นใจได้ว่าบอร์ดของคุณเต็มไปด้วยส่วนประกอบของแท้และบัดกรีเพื่อความสมบูรณ์แบบขจัดความปวดหัวในการประกอบด้วยตนเอง

อัปเกรดการจ่ายพลังงานของคุณวันนี้ และดูอายุการใช้งานแบตเตอรี่ของคุณพุ่งสูงขึ้น!
