คู่มือการเปลี่ยน MOSFET: วิธีค้นหาทางเลือกที่สมบูรณ์แบบโดยไม่ทําให้บอร์ดของคุณระเบิด

เผชิญกับวิกฤตห่วงโซ่อุปทาน? เมื่อ Infineon หรือ Vishay MOSFET ของคุณหมดสต็อก (OOS) หรือ End-of-Life (EOL) แรงกดดันจะเกิดขึ้นในการหาสิ่งทดแทนที่ "ดรอปอิน" แต่ในอุปกรณ์อิเล็กทรอนิกส์กําลัง "คล้ายกัน" นั้นไม่ดีพอ คู่มือนี้มีกรอบการทํางานที่ขับเคลื่อนด้วยข้อมูลสําหรับวิศวกรฮาร์ดแวร์และผู้เชี่ยวชาญด้านการจัดซื้อเพื่อเลือกทางเลือก Power MOSFET ที่เชื่อถือได้ซึ่งรักษาความสมบูรณ์ของวงจรและประสิทธิภาพการระบายความร้อน

สารบัญ

• 1. ทําความเข้าใจกับการทดแทน MOSFET: เหตุใดจึงเป็นมากกว่าหมายเลขชิ้นส่วน
• 2. แนวคิดหลักที่ง่ายขึ้น: การเปรียบเทียบ "ท่อน้ํา"
• 3. คําแนะนําทีละขั้นตอนสําหรับการอ้างอิงโยง MOSFET
• 4. เคล็ดลับจากผู้เชี่ยวชาญและข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง
• [5. บทสรุป & ความคิดสุดท้าย] (# 5 - บทสรุป - ความคิดสุดท้าย)

1. ทําความเข้าใจกับการทดแทน MOSFET: เหตุใดจึงเป็นมากกว่าหมายเลขชิ้นส่วน

ในภูมิทัศน์เซมิคอนดักเตอร์ทั่วโลกในปัจจุบัน การพึ่งพา BOM แหล่งเดียวเป็นสูตรสําหรับความล่าช้าในการผลิต อย่างไรก็ตาม กลยุทธ์ "ซื้อสิ่งที่มี" มักจะนําไปสู่ความล้มเหลวในภาคสนามอย่างร้ายแรงหากละเลยความแตกต่างทางเทคนิค

สําหรับวิศวกรฮาร์ดแวร์ในต่างประเทศเป้าหมายไม่ใช่แค่การหาชิ้นส่วนที่เหมาะกับรอยเท้าเท่านั้น เพื่อให้แน่ใจว่า พฤติกรรมทางไฟฟ้า ยังคงสอดคล้องกันภายใต้ความเครียด ไม่ว่าคุณจะออกแบบสําหรับ SMPS ความถี่สูง (Switched-Mode Power Supplies) หรือตัวควบคุมมอเตอร์ที่ทนทาน คู่มือนี้จะแยกความเสี่ยงนั้นออกเป็นพารามิเตอร์ที่จัดการได้ ซึ่งจะช่วยให้คุณได้รับการสนับสนุนด้านเทคนิคเมื่อคณิตศาสตร์การอ้างอิงโยงมีความซับซ้อน

2. แนวคิดหลักที่ง่ายขึ้น: การเปรียบเทียบ "ท่อน้ํา"

หากคุณกําลังอธิบายข้อมูลจําเพาะของ MOSFET ให้กับเพื่อนร่วมงานด้านการจัดซื้อหรือผู้ผลิตรุ่นเยาว์ ให้ใช้การเปรียบเทียบท่อน้ํา มันขจัดฟิสิกส์ที่ซับซ้อนและมุ่งเน้นไปที่สิ่งที่สําคัญต่อการอยู่รอด

• Vds (แรงดันระเบิด): คิดว่า $V_{DS}$ เป็นแรงดันน้ําสูงสุดที่ท่อสามารถรองรับได้เมื่อปิดวาล์ว หากความดันเกินนี้ท่อจะระเบิด กฎ: $V_{DS}$ ของตัวแทนที่ $\ge$ Original
• Id (อัตราการไหล): นี่คือปริมาณน้ําที่สามารถไหลผ่านท่อได้เมื่อเปิดจนสุด กฎ: $I_D$ ของตัวสํารอง $\ge$ Original
• RDS(on) (แรงเสียดทานของท่อ): นี่คือความต้านทานภายในของท่อ พื้นผิวด้านในที่หยาบกว่า (ความต้านทานสูงขึ้น) จะสร้างความร้อนเมื่อน้ําไหลผ่าน กฎ: $R_{DS(on)}$ ของการแทนที่ $\le$ Original
• Qg (น้ําหนักวาล์ว): $Q_g$ (Gate Charge) คือความพยายามที่ใช้ในการดันวาล์วเปิดหรือปิด หากวาล์วใหม่หนักเกินไป (สูง $Q_g$) "มือ" ของคุณ (IC ไดรเวอร์) อาจไม่แข็งแรงพอที่จะพลิกได้เร็วพอ

3. คําแนะนําทีละขั้นตอนสําหรับการอ้างอิงโยง MOSFET

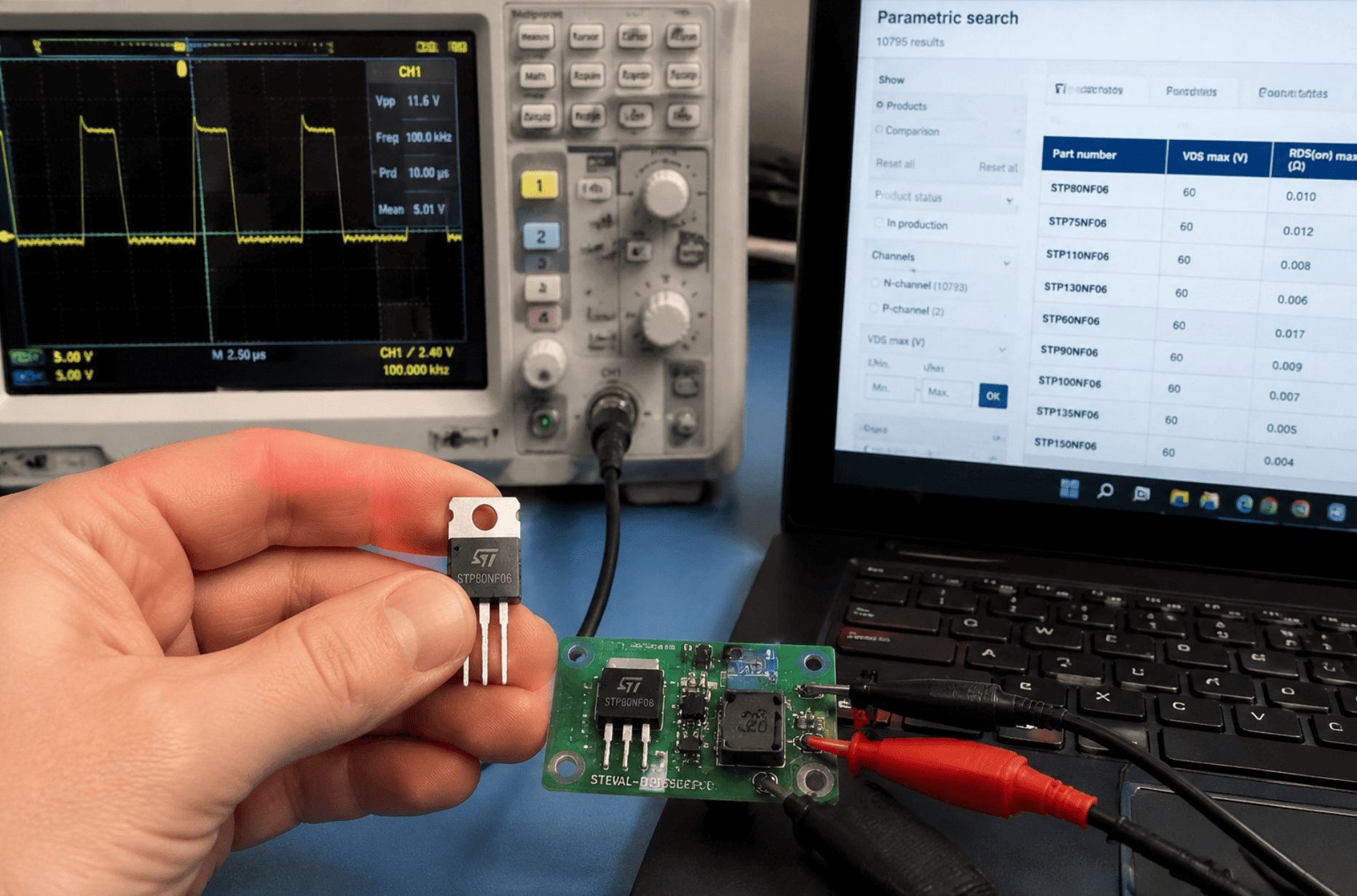

เมื่อ "การจับคู่แบบตรงทั้งหมด" หายไป ให้ทําตามขั้นตอนเหล่านี้เพื่อตรวจสอบความถูกต้องของส่วนประกอบเซมิคอนดักเตอร์ทางเลือก

3.1 ขั้นตอนที่ 1: การตรวจสอบความถูกต้องของความร้อนและบรรจุภัณฑ์

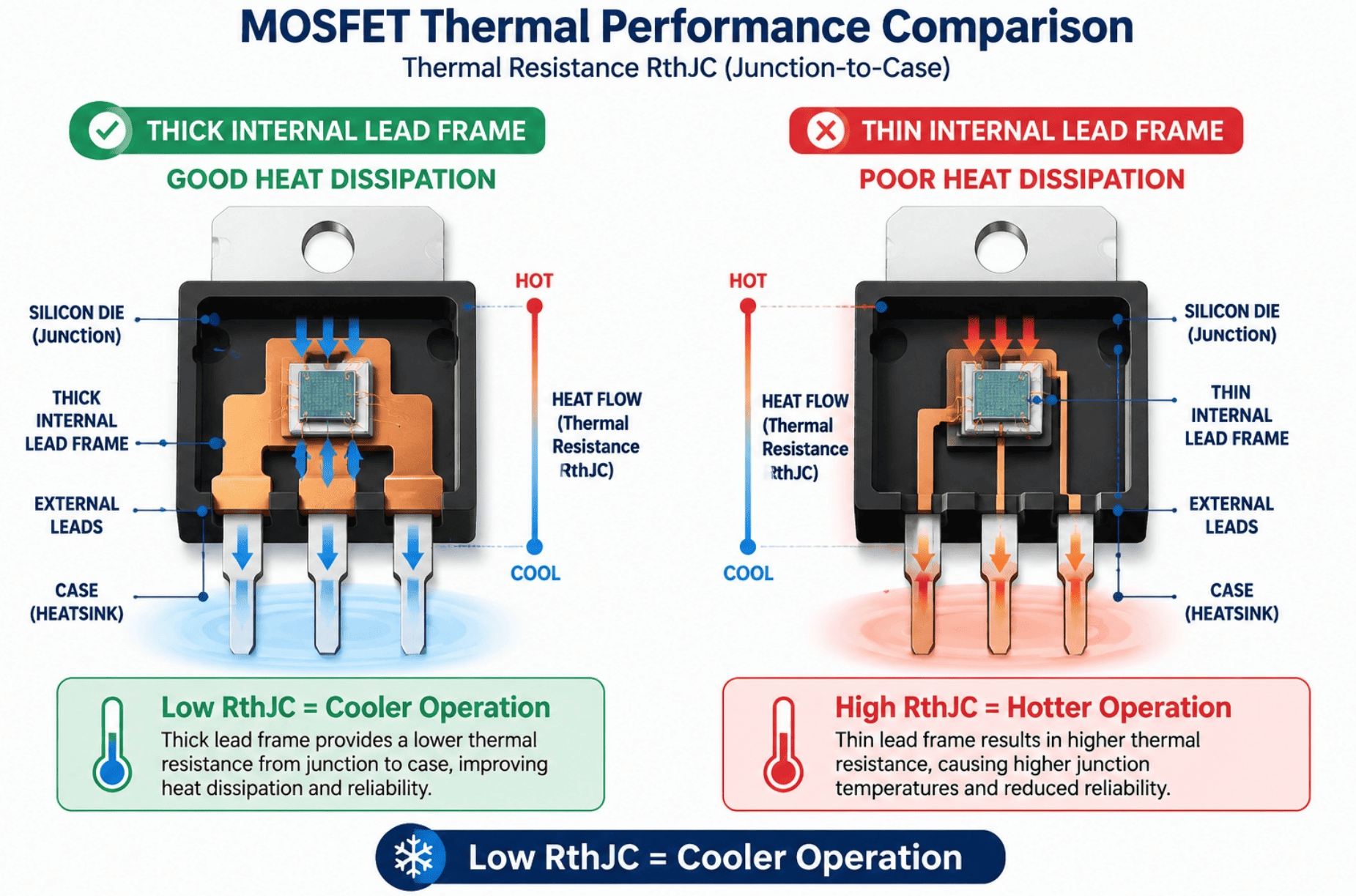

อย่าหลงกลโดยแพ็คเกจ "ดูเหมือนกัน" TO-220 จากยี่ห้อ A อาจมี $R_{thJC}$ (ความต้านทานความร้อน, Junction-to-Case) แตกต่างจากยี่ห้อ B อย่างมีนัยสําคัญ

หากการเปลี่ยนของคุณมี $R_{thJC}$ สูงกว่า แม้ว่า $R_{DS(on)}$ จะเท่ากัน อุณหภูมิทางแยก ($T_j$) จะสูงขึ้นเร็วขึ้น ในการใช้งานพลังงานสูง นี่คือความแตกต่างระหว่างอายุการใช้งาน 10 ปีและอายุการใช้งาน 10 นาที ตรวจสอบเส้นโค้ง Safe Operating Area (SOA) ในแผ่นข้อมูลเสมอ เพื่อให้แน่ใจว่าชิ้นส่วนใหม่สามารถรองรับโหลดพัลส์เฉพาะของคุณได้

3.2 ขั้นตอนที่ 2: การสลับไดนามิก (นักฆ่า "ซ่อน")

ในการสลับความเร็วสูง (เช่น ตัวแปลง DC-DC) พารามิเตอร์คงที่ ($V_{DS}$, $I_D$) เป็นเพียงครึ่งหนึ่งของเรื่องราว ใน r/AskElectronics ของ Reddit สาเหตุที่พบบ่อยที่สุดของการระเบิดของ MOSFET ที่ "ไม่สามารถอธิบายได้" หลังจากการเปลี่ยนคือ Gate Charge ($Q_g$) ไม่ตรงกัน

3.3 ขั้นตอนที่ 3: ความเข้ากันได้ของระดับตรรกะ

หาก MOSFET ของคุณขับเคลื่อนโดยตรงโดยไมโครคอนโทรลเลอร์ (MCU) ที่ 3.3V หรือ 5V คุณต้องแน่ใจว่าคุณกําลังใช้ MOSFET ระดับลอจิก ตรวจสอบ $V_{GS(th)}$ หากชิ้นส่วนเดิมมีเกณฑ์ 1.5V และชิ้นส่วนทดแทนของคุณมีเกณฑ์ 3V MCU ของคุณอาจ "เปิดครึ่งหนึ่ง" MOSFET ทําให้ทํางานในพื้นที่เชิงเส้นและเผาไหม้ทันที

4. เคล็ดลับจากผู้เชี่ยวชาญและข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

จากปีของการประกันคุณภาพและข้อเสนอแนะภาคสนามนี่คือ "Gotchas" ที่ไม่ปรากฏในตัวกรองพารามิเตอร์พื้นฐาน:

• กับดัก "Body Diode": ในการควบคุมมอเตอร์ (H-bridges) เวลาการฟื้นตัวย้อนกลับ ($t_{rr}$) ของไดโอดภายในร่างกายมีความสําคัญ หากการเปลี่ยนมีไดโอด "ช้า" ($high\ t_{rr}$) คุณจะเห็นกระแสไฟกระชากอย่างมากระหว่างการสับเปลี่ยน ซึ่งนําไปสู่ปัญหา EMI หรือความล้มเหลว

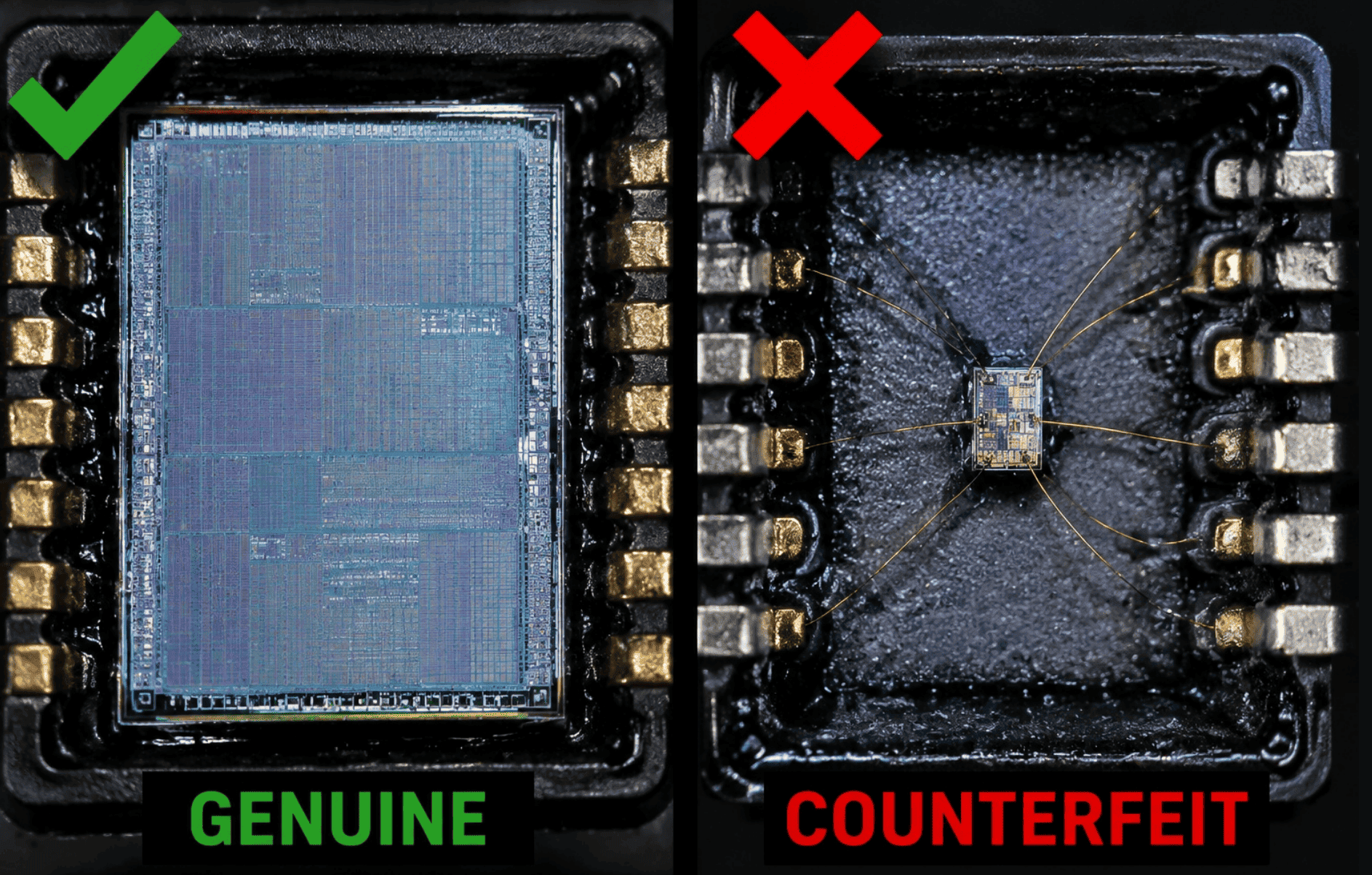

• ความเสี่ยง "ของปลอม": เมื่อสต็อกเหลือน้อย ชิ้นส่วน "ตลาดสีเทา" จะปรากฏขึ้น MOSFET ปลอมอาจมีเครื่องหมายที่ถูกต้อง แต่มีซิลิกอนที่เล็กกว่ามากอยู่ภายใน จัดหาจากพาร์ทเนอร์ที่ผ่านการตรวจสอบแล้วซึ่งให้เอกสารการประกันคุณภาพฉบับเต็มเสมอ
• ปรสิตแพ็คเกจ: แม้ว่ารอยเท้าจะเท่ากัน (เช่น DFN 5x6) แต่การเชื่อมลวดภายในเทียบกับเทคโนโลยีคลิปทองแดงสามารถเปลี่ยนความเหนี่ยวนําของแหล่งที่มา ($L_s$) สิ่งนี้ส่งผลต่อเสียงเรียกเข้าและแรงดันไฟฟ้าที่ความถี่สูง

5. บทสรุปและความคิดสุดท้าย

การเปลี่ยน MOSFET เป็นการกระทําที่สมดุลระหว่างความพร้อมใช้งานและความน่าเชื่อถือ สรุป:

1. ตรงกับหรือเกิน $V_{DS}$ และ $I_D$.
2. จับคู่หรือต่ํากว่า $R_{DS(on)}$.
3. เก็บ $Q_g$ และ $V_{GS(th)}$ ให้ใกล้ที่สุด เพื่อหลีกเลี่ยงปัญหาไดรเวอร์และการสลับ
4. ตรวจสอบความต้านทานความร้อน ($R_{thJC}$) หากแอปพลิเคชันไวต่อความร้อน

หากคุณกําลังจัดการกับรายการวัสดุ (BOM) ที่ซับซ้อนและไม่พบการอ้างอิงโยงที่เหมาะสมอย่าเดา ติดต่อเพื่อขอความช่วยเหลือในการอ้างอิงโยง วิศวกรผู้เชี่ยวชาญมักจะสามารถแนะนําทางเลือกที่ทันสมัยซึ่งไม่เพียงแต่มีในสต็อกเท่านั้น แต่ยังให้ประสิทธิภาพที่ดีกว่าส่วนประกอบเดิมของคุณ

ตารางสรุปด่วนสําหรับผู้มีอํานาจตัดสินใจ
