Crystal Oscillator กับ PLL Synthesizer: ประสิทธิภาพ การแลกเปลี่ยน และการใช้งาน
เมื่อออกแบบระบบอิเล็กทรอนิกส์ที่ต้องการสัญญาณจับเวลาที่แม่นยําวิศวกรต้องเผชิญกับการตัดสินใจที่สําคัญ: พวกเขาควรใช้คริสตัลออสซิลเลเตอร์หรือซินธิไซเซอร์นาฬิกา PLL (Phase-Locked Loop) ตัวเลือกนี้ส่งผลกระทบอย่างมากต่อประสิทธิภาพของระบบ ต้นทุน การใช้พลังงาน และความยืดหยุ่นในการออกแบบ ในการออกแบบดิจิทัลความเร็วสูงระบบสื่อสารและแอปพลิเคชันแบบฝังตัวการเลือกที่ไม่ถูกต้องอาจนําไปสู่การละเมิดเวลาปัญหาความสมบูรณ์ของสัญญาณหรือความซับซ้อนที่ไม่จําเป็น คู่มือนี้ให้การเปรียบเทียบทางเทคนิคของคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL ช่วยให้วิศวกรออกแบบ ทีม R&D และสถาปนิกฮาร์ดแวร์ตัดสินใจเลือกส่วนประกอบอย่างชาญฉลาดตามข้อกําหนดการใช้งานเฉพาะของตน
สารบัญ
- [อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ] (#1-key-technical-parameters-explained)
- [สถาปัตยกรรมและประสิทธิภาพของคริสตัลออสซิลเลเตอร์] (#2-คริสตัลออสซิลเลเตอร์สถาปัตยกรรมและประสิทธิภาพ)
- [สถาปัตยกรรมและประสิทธิภาพของ PLLL Synthesizer] (#3-pll-synthesizer-architecture-and-performance)
- [การเปรียบเทียบประสิทธิภาพ: สัญญาณรบกวนเฟส ความกระวนกระวายใจ และความเสถียร] (#4-การเปรียบเทียบประสิทธิภาพ-เฟส-สัญญาณรบกวน-กระวนกระวายใจและความเสถียร)
- [แนวทางการเลือกเฉพาะแอปพลิเคชัน] (#5-แนวทางการเลือกเฉพาะแอปพลิเคชัน)
- [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#6-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
- คําถามที่พบบ่อย
- สรุป
1. อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ
ก่อนที่จะเปรียบเทียบคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL สิ่งสําคัญคือต้องเข้าใจตัวชี้วัดประสิทธิภาพที่สําคัญที่ขับเคลื่อนการตัดสินใจเลือกส่วนประกอบ
Phase Noise แสดงถึงโดเมนความถี่ view ของความกระวนกระวายใจของเวลาและส่งผลโดยตรงต่อคุณภาพสัญญาณ วัดเป็น dBc/Hz ที่ความถี่ออฟเซ็ตเฉพาะจากผู้ให้บริการ สัญญาณรบกวนเฟสจะกําหนดว่าสัญญาณจริงเบี่ยงเบนไปจากไซน์ในอุดมคติมากน้อยเพียงใด ในการใช้งาน RF สัญญาณรบกวนเฟสจะแปลโดยตรงไปยังการรบกวนของช่องสัญญาณที่อยู่ติดกันและการเสื่อมสภาพของความไวของตัวรับสัญญาณ สัญญาณรบกวนเฟสระยะใกล้ (วัดที่ออฟเซ็ตตั้งแต่ 1 Hz ถึง 1 kHz) มีความสําคัญอย่างยิ่งสําหรับระบบสื่อสารย่านความถี่แคบ ในขณะที่สัญญาณรบกวนเฟสไกลส่งผลต่อการใช้งานบรอดแบนด์
Jitter เป็นโดเมนเวลาที่เทียบเท่ากับสัญญาณรบกวนเฟส ซึ่งแสดงถึงความแปรผันของจังหวะสัญญาณแบบรอบต่อรอบ ความกระวนกระวายใจของช่วงเวลาจะวัดความเบี่ยงเบนของแต่ละช่วงเวลานาฬิกาจากช่วงเวลาที่เหมาะสม ในขณะที่ความกระวนกระวายใจแบบรอบต่อรอบจะวัดปริมาณความแปรผันระหว่างรอบที่ต่อเนื่องกัน สําหรับอินเทอร์เฟซดิจิทัลความเร็วสูง เช่น PCIe, USB หรือ SATA โดยทั่วไปแล้วข้อมูลจําเพาะของความกระวนกระวายใจจะถูกกําหนดเป็น picoseconds และกําหนดอัตราข้อมูลสูงสุดที่ทําได้และประสิทธิภาพของอัตราความผิดพลาดของบิตโดยตรง
ความเสถียรของความถี่ อธิบายว่าแหล่งสัญญาณนาฬิการักษาความถี่เป้าหมายได้ดีเพียงใดภายใต้สภาวะแวดล้อมที่แตกต่างกัน ค่าสัมประสิทธิ์อุณหภูมิ (วัดเป็น ppm/°C) อัตราการเสื่อมสภาพ (วัดเป็น ppm/ปี) และเอฟเฟกต์การดึงโหลด โดยทั่วไปแล้วแหล่งกําเนิดคริสตัลจะมีความเสถียรที่อุณหภูมิ ±10 ถึง ±50 ppm ในขณะที่ออสซิลเลเตอร์ที่ควบคุมด้วยแรงดันไฟฟ้าในซินธิไซเซอร์ PLL อาจมีการดริฟท์ที่สูงขึ้นอย่างมีนัยสําคัญโดยไม่มีการชดเชย
เวลาในการชําระและเวลาล็อคมีความสําคัญอย่างมากในระบบที่ต้องการการเปลี่ยนแปลงความถี่ คริสตัลออสซิลเลเตอร์ทํางานได้อย่างเสถียรภายในไมโครวินาทีหลังจากเปิดเครื่อง ในขณะที่ซินธิไซเซอร์ PLL ต้องการเวลาล็อคตั้งแต่ไมโครวินาทีถึงมิลลิวินาที ขึ้นอยู่กับแบนด์วิดท์ลูปและขนาดขั้นตอนความถี่ สิ่งนี้มีความสําคัญอย่างยิ่งในระบบสเปรดสเปกตรัมแบบกระโดดความถี่หรือการออกแบบที่มีการจัดการพลังงานที่มีรอบการนอนหลับ/ปลุกบ่อยครั้ง
การใช้พลังงาน แตกต่างกันอย่างมากระหว่างสองเทคโนโลยี คริสตัลออสซิลเลเตอร์แบบธรรมดาใช้พลังงาน 1-10 mW ในการใช้งานทั่วไป ในขณะที่ซินธิไซเซอร์ PLL ที่มี VCO และตัวแบ่งในตัวโดยทั่วไปจะใช้พลังงาน 20-200 mW ขึ้นอยู่กับความถี่เอาต์พุตและจํานวนเอาต์พุต สําหรับอุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่หรือเครื่องมือทางการแพทย์แบบพกพา ความแตกต่างนี้อาจส่งผลต่ออายุการใช้งานแบตเตอรี่อย่างมาก
2. สถาปัตยกรรมและประสิทธิภาพของ Crystal Oscillator
คริสตัลออสซิลเลเตอร์ใช้ประโยชน์จากเอฟเฟกต์เพียโซอิเล็กทริกในคริสตัลควอตซ์เพื่อสร้างการอ้างอิงความถี่ที่มีความเสถียรสูง เมื่อใช้แรงดันไฟฟ้ากับผลึกควอตซ์ที่ตัดอย่างเหมาะสม มันจะสะท้อนทางกลไกที่ความถี่ที่แม่นยําซึ่งกําหนดโดยขนาดทางกายภาพและมุมตัดของคริสตัล
วงจรออสซิลเลเตอร์คริสตัลพื้นฐานประกอบด้วยเครื่องสะท้อนคริสตัลควอตซ์ แอมพลิฟายเออร์ที่ยั่งยืน และส่วนประกอบที่กําหนดความถี่ คริสตัลทําหน้าที่เป็นตัวสะท้อนเสียง Q สูง (ปัจจัยด้านคุณภาพโดยทั่วไปอยู่ตั้งแต่ 10,000 ถึง 100,000) ให้การเลือกความถี่ที่ยอดเยี่ยม โทโพโลยีออสซิลเลเตอร์ทั่วไป ได้แก่ การกําหนดค่า Pierce, Colpitts และ Butler ซึ่งแต่ละแบบมีการแลกเปลี่ยนที่แตกต่างกันระหว่างความน่าเชื่อถือในการเริ่มต้น คุณภาพสัญญาณเอาต์พุต และความไวของระดับไดรฟ์
Temperature Compensated Crystal Oscillator (TCXO) เพิ่มวงจรชดเชยเพื่อต่อต้านการเบี่ยงเบนความถี่ตามธรรมชาติของคริสตัลเมื่ออุณหภูมิสูง ด้วยการวัดอุณหภูมิและใช้แรงดันไฟฟ้าแก้ไขกับวาแรคเตอร์ TCXO มีความเสถียร ±0.5 ถึง ±2 ppm ตลอดช่วงอุณหภูมิการทํางานทั้งหมด ทําให้เหมาะสําหรับเครื่องรับ GPS สถานีฐานเซลลูลาร์ และเครื่องมือวัดที่มีความแม่นยํา ซึ่งความแม่นยําของความถี่ส่งผลโดยตรงต่อประสิทธิภาพของระบบ
Oven Controlled Crystal Oscillator (OCXO) เพิ่มความเสถียรให้ดียิ่งขึ้นโดยการรักษาคริสตัลให้มีอุณหภูมิสูงคงที่ภายในเตาอบขนาดเล็ก OCXO มีความเสถียรที่ ±0.001 ถึง ±0.1 ppm ให้สัญญาณรบกวนเฟสที่ดีที่สุดและลักษณะการเสื่อมสภาพที่มีอยู่ในฟอร์มแฟคเตอร์ขนาดกะทัดรัด การแลกเปลี่ยนคือการใช้พลังงานที่สูงขึ้นอย่างมีนัยสําคัญ (1-5 วัตต์) และเวลาอุ่นเครื่องนานขึ้น (1-5 นาที) ทําให้ OCXO เหมาะสําหรับอุปกรณ์อยู่กับที่ที่มีแหล่งจ่ายไฟที่เสถียรเท่านั้น
ข้อจํากัดหลักของคริสตัลออสซิลเลเตอร์คือความไม่ยืดหยุ่นของความถี่ คริสตัลแต่ละอันถูกตัดและผลิตสําหรับความถี่พื้นฐานเฉพาะ โดยทั่วไปจะอยู่ในช่วง 1 MHz ถึง 200 MHz ความถี่ที่สูงขึ้นต้องการการทํางานแบบโอเวอร์โทนหรือการคูณความถี่ภายนอก ซึ่งอาจทําให้ประสิทธิภาพของสัญญาณรบกวนเฟสลดลง นักออกแบบที่ต้องการความถี่สัญญาณนาฬิกาหลายความถี่ต้องใช้คริสตัลหลายตัวหรือเพิ่มตัวแบ่งความถี่และตัวคูณ

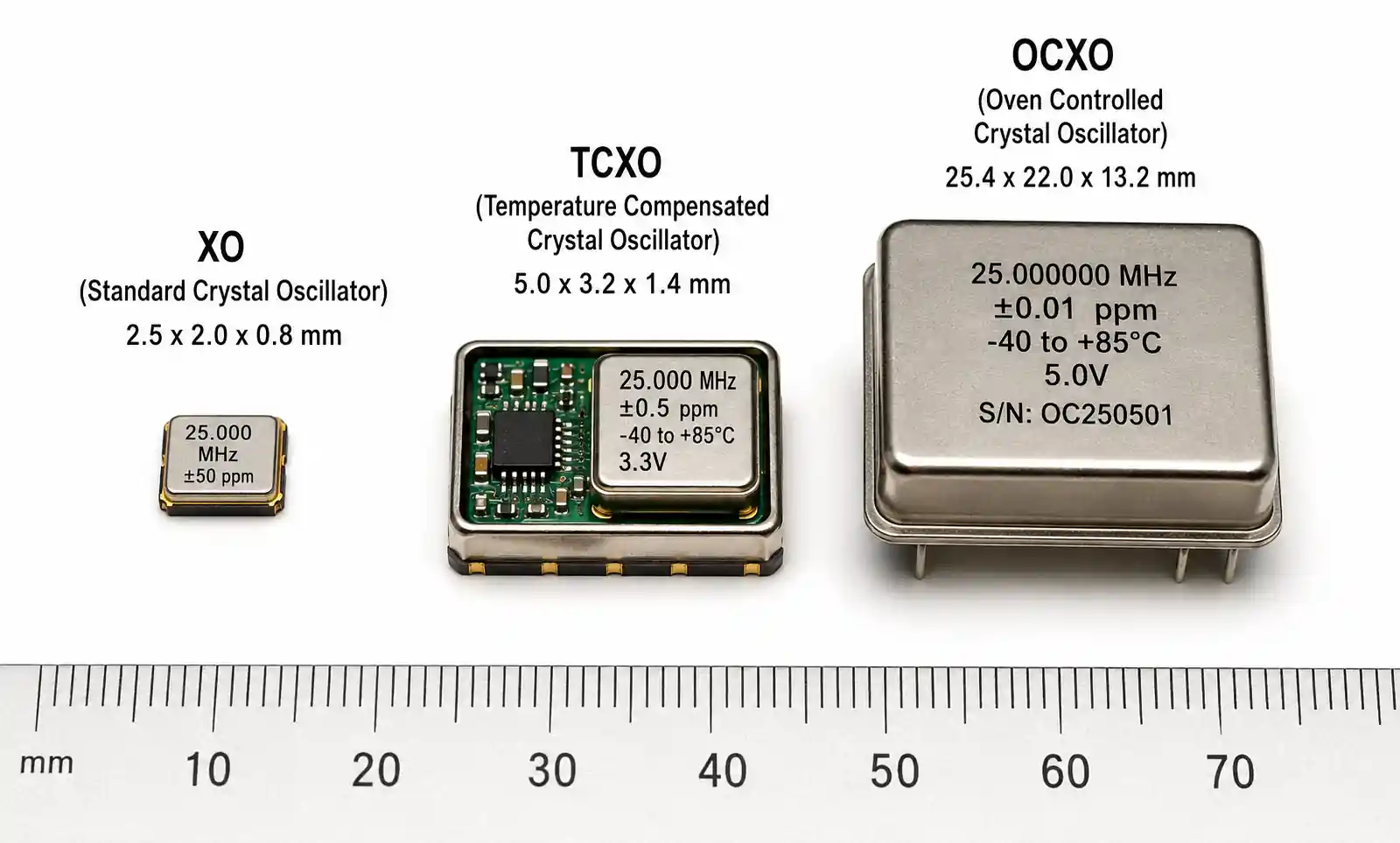

| ประเภทคริสตัลออสซิลเลเตอร์ | ความเสถียรของความถี่ | Phase Noise (ออฟเซ็ต 10 kHz) | การใช้พลังงาน | ค่าใช้จ่ายทั่วไป | เวลาเริ่มต้น |
|---|---|---|---|---|---|
| มาตรฐาน XO | ±50 หน้าต่อนาที | -140 dBc/เฮิรตซ์ | 1-5 มิลลิวัตต์ | $0.50-$2 | 2-5 มิลลิวินาที |
| TCXO | ทีซีเอ็กซ์โอ ±0.5 หน้าต่อนาที | -145 dBc/เฮิรตซ์ | 5-20 มิลลิวัตต์ | $2-$10 | 5-10 มิลลิวินาที |
| OCXO | ±0.01 หน้าต่อนาที | -155 dBc/เฮิรตซ์ | 1-5 วัตต์ | $20-$200 | 1-5 นาที |
| VCXO (ควบคุมแรงดันไฟฟ้า) | ±25 หน้าต่อนาที | -142 เดซิเบล/เฮิรตซ์ | 3-10 มิลลิวัตต์ | $1-$5 | 2-5 มิลลิวินาที |
ตารางนี้แสดงให้เห็นถึงการแลกเปลี่ยนพื้นฐานในการเลือกคริสตัลออสซิลเลเตอร์: ความเสถียรที่ดีขึ้นและประสิทธิภาพสัญญาณรบกวนเฟสนั้นต้องแลกมากับการใช้พลังงานและต้นทุนที่สูงขึ้น คริสตัลออสซิลเลเตอร์มาตรฐานเพียงพอสําหรับการกําหนดเวลาไมโครคอนโทรลเลอร์เอนกประสงค์ ในขณะที่การใช้งาน RF และอุปกรณ์ทดสอบที่มีความแม่นยําแสดงให้เห็นถึงประสิทธิภาพและต้นทุนของ OCXO
3. สถาปัตยกรรมและประสิทธิภาพของ PLL Synthesizer
ซินธิไซเซอร์นาฬิกา PLL สร้างความถี่เอาต์พุตที่ตั้งโปรแกรมได้โดยการล็อคเฟสออสซิลเลเตอร์ที่ควบคุมด้วยแรงดันไฟฟ้า (VCO) เป็นความถี่อ้างอิงที่เสถียร ซึ่งโดยทั่วไปจะมาจากออสซิลเลเตอร์คริสตัล สถาปัตยกรรมนี้ช่วยให้ผลึกอ้างอิงเดียวสามารถสร้างความถี่เอาต์พุตหลายความถี่ด้วยความแม่นยําสูง

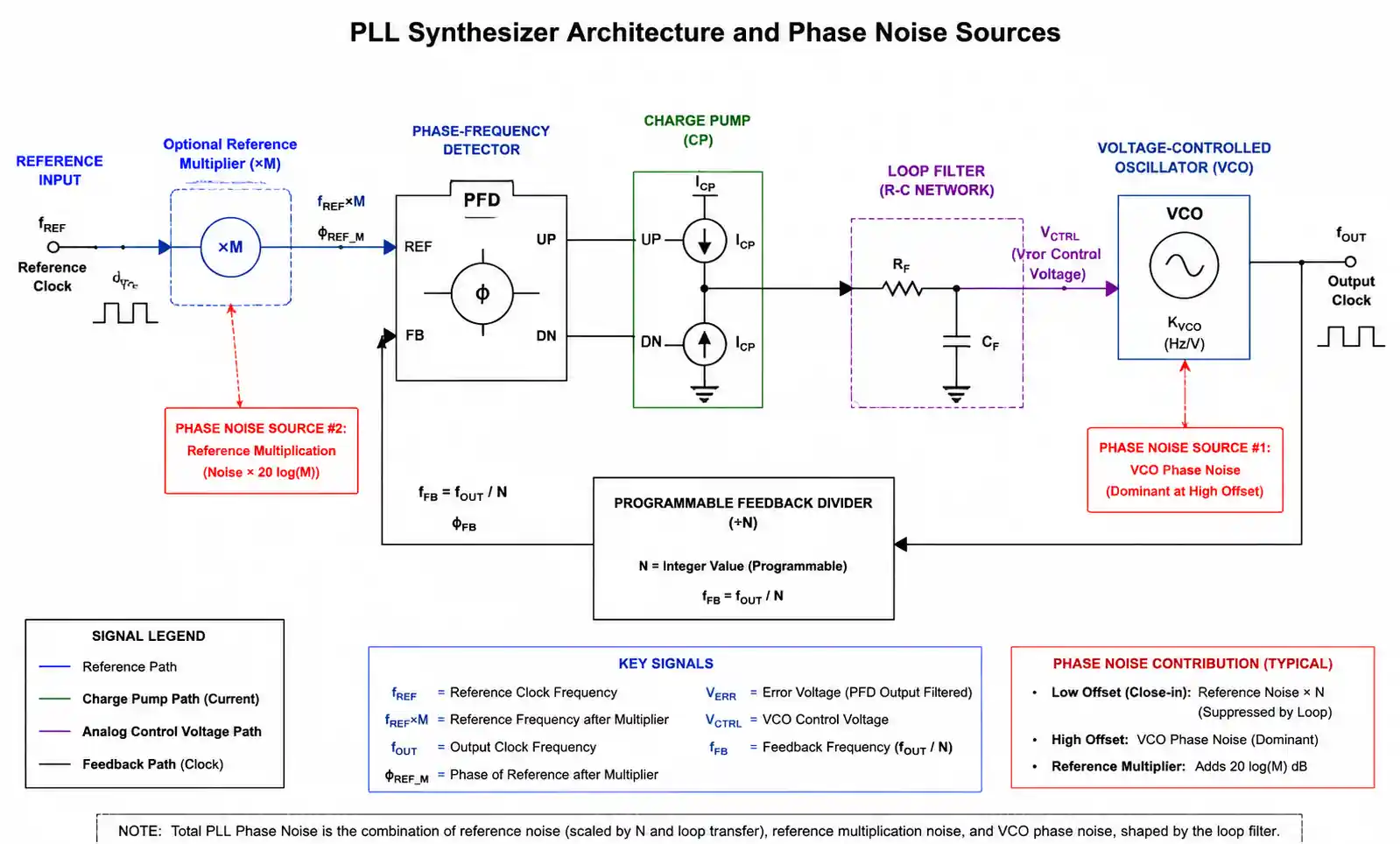

PLL หลักประกอบด้วยเครื่องตรวจจับความถี่เฟส (PFD) ปั๊มชาร์จ ตัวกรองลูป VCO และตัวแบ่งป้อนกลับ PFD เปรียบเทียบความถี่อ้างอิงกับเอาต์พุต VCO ที่แบ่งออก โดยสร้างสัญญาณข้อผิดพลาดที่ปรับความถี่ VCO จนกว่าจะล็อคเฟสได้ แบนด์วิดท์ตัวกรองลูปจะกําหนดการแลกเปลี่ยนระหว่างเวลาล็อคและประสิทธิภาพสัญญาณรบกวนเฟส แบนด์วิดท์ที่กว้างขึ้นให้การล็อคที่เร็วขึ้น แต่ช่วยให้สัญญาณรบกวน VCO ปรากฏขึ้นที่เอาต์พุตมากขึ้น
จํานวนเต็ม-N PLLs หารความถี่ VCO ด้วยค่าจํานวนเต็ม โดยจํากัดความถี่เอาต์พุตเป็นทวีคูณของความถี่อ้างอิง ตัวอย่างเช่น ด้วยการอ้างอิง 10 MHz จํานวนเต็ม-N PLL สามารถสร้างได้เพียง 20 MHz, 30 MHz, 40 MHz และอื่นๆ เท่านั้น ความเรียบง่ายนี้ส่งผลให้สัญญาณรบกวนเฟสในย่านความถี่ค่อนข้างต่ํา ทําให้ซินธิไซเซอร์จํานวนเต็ม N เหมาะสําหรับการใช้งานที่ยอมรับขั้นตอนความถี่ที่ไม่ต่อเนื่อง
Fractional-N PLLs ใช้การควบคุมตัวแบ่งที่ซับซ้อนและการมอดูเลต delta-sigma เพื่อให้ได้อัตราส่วนการแบ่งเศษส่วน ทําให้สามารถความละเอียดความถี่ได้ละเอียดยิ่งขึ้น PLL เศษส่วน-N ที่มีการอ้างอิง 10 MHz สามารถสร้างความถี่ใด ๆ ที่มีความละเอียดต่ําถึงสองสามเฮิรตซ์ ความท้าทายคือการทํางานแบบเศษส่วนทําให้เกิดสัญญาณรบกวนเชิงปริมาณและเดือยเศษส่วน ซึ่งต้องมีการออกแบบตัวกรองลูปอย่างระมัดระวัง และบางครั้งก็มีการสอบเทียบเพิ่มเติมเพื่อให้ได้ประสิทธิภาพปลอมที่ยอมรับได้
ซินธิไซเซอร์ PLL แบบบูรณาการที่ทันสมัยมักมีเอาต์พุตหลายตัวพร้อมตัวแบ่งอิสระทําให้อุปกรณ์เครื่องเดียวสามารถสร้างนาฬิกาทั้งหมดที่จําเป็นในระบบที่ซับซ้อน ตัวอย่างเช่น เครื่องกําเนิดสัญญาณนาฬิกาแบบบูรณาการสูงทั่วไปอาจมีนาฬิกาอีเทอร์เน็ต 156.25 MHz, นาฬิกาโปรเซสเซอร์ 100 MHz, นาฬิกา USB 48 MHz และนาฬิกา RTC 32.768 kHz ซึ่งทั้งหมดนี้ได้มาจากการอ้างอิงคริสตัล 25 MHz เดียว
ความท้าทายด้านประสิทธิภาพ ในซินธิไซเซอร์ PLL เกิดจาก VCO เป็นหลัก VCO ที่ใช้ LC ให้สัญญาณรบกวนเฟสที่ดีที่สุด แต่มีช่วงการปรับที่จํากัด (โดยทั่วไปคือ 20-50%) VCO ของวงแหวนออสซิลเลเตอร์ครอบคลุมช่วงความถี่ที่กว้างขึ้น แต่แสดงสัญญาณรบกวนเฟสที่แย่ลงอย่างมาก สัญญาณรบกวนเฟสของ VCO คูณด้วยอัตราส่วนการหาร (ในหน่วย dB) ดังนั้นการสร้างความถี่เอาต์พุตสูงจากความถี่อ้างอิงต่ําจะขยายการมีส่วนร่วมของสัญญาณรบกวน VCO
| ประเภทซินธิไซเซอร์ PLL | ช่วงความถี่ | Phase Noise (ออฟเซ็ต 10 kHz) | ล็อคเวลา | การใช้พลังงาน | ความละเอียดความถี่ |
|---|---|---|---|---|---|
| จํานวนเต็ม-N PLL | 10 MHz - 2 GHz | 10 เมกะเฮิรตซ์ -110 dBc/Hz | 110 เดซิเบล/เฮิรตซ์ 10-100 ไมโครวินาที | 50-150 มิลลิวัตต์ | ความถี่อ้างอิง |
| เศษส่วน-N PLL | 1 MHz - 6 GHz | 1 เมกะเฮิรตซ์ -105 dBc/เฮิรตซ์ | 50-500 ไมโครวินาที | 80-200 มิลลิวัตต์ | < 1 เฮิร์ตซ์ |
| เครื่องกําเนิดสัญญาณนาฬิกาหลายเอาต์พุต 1 kHz - 800 MHz | 1 กิโลเฮิรตซ์ -115 dBc/Hz | 115 เดซิเบล/เฮิรตซ์ 100-1000 ไมโครวินาที | 100-300 มิลลิวัตต์ | อ้างอิง / ตัวแบ่ง | |
| เครื่องทําความสะอาดกระวนกระวายใจ PLL | 1 MHz - 1 GHz | 1 เมกะเฮิรตซ์ -130 dBc/เฮิรตซ์ | 1-10 มิลลิวินาที | 200-500 มิลลิวัตต์ | 200-500 มิลลิวัตต์ อินพุตแทร็ก |
การเปรียบเทียบนี้แสดงให้เห็นว่าซินธิไซเซอร์ PLL แลกเปลี่ยนประสิทธิภาพสัญญาณรบกวนเฟสเพื่อความยืดหยุ่นของความถี่ PLL น้ํายาทําความสะอาดกระวนกระวายใจเป็นหมวดหมู่พิเศษที่ออกแบบมาโดยเฉพาะเพื่อกรองความกระวนกระวายใจอินพุตและสร้างนาฬิกาที่สะอาดขึ้นมาใหม่เชื่อมช่องว่างระหว่างความสะดวกสบายของ PLL และประสิทธิภาพของคริสตัลออสซิลเลเตอร์
4. การเปรียบเทียบประสิทธิภาพ: Phase Noise, Jitter และ Stability
การทําความเข้าใจความแตกต่างด้านประสิทธิภาพโดยละเอียดระหว่างคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL เป็นสิ่งสําคัญสําหรับการตัดสินใจออกแบบที่เหมาะสม

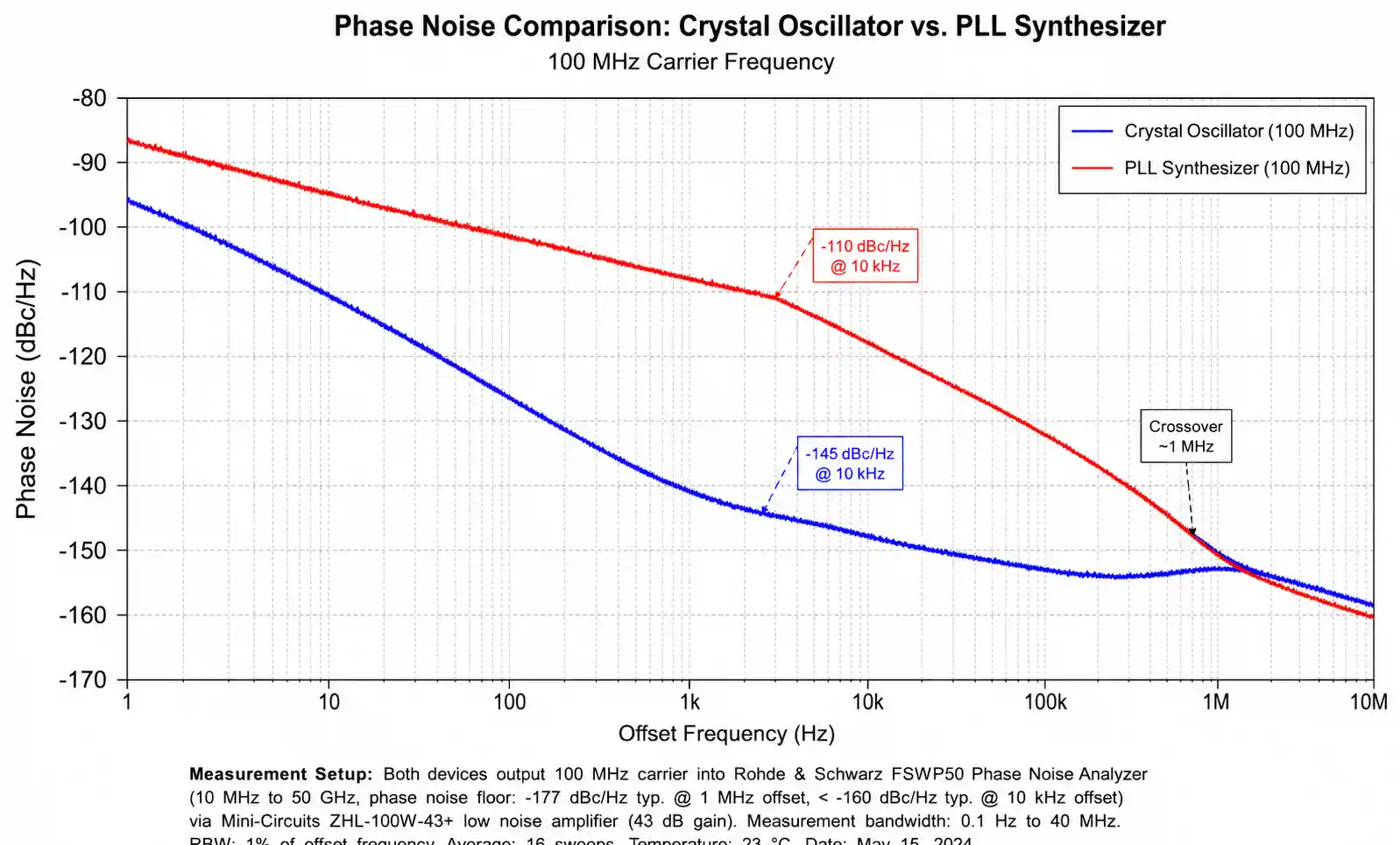

การเปรียบเทียบสัญญาณรบกวนเฟส เผยให้เห็นข้อได้เปรียบพื้นฐานของคริสตัลออสซิลเลเตอร์ คริสตัลออสซิลเลเตอร์ 100 MHz ทั่วไปให้สัญญาณรบกวนเฟสที่ -145 dBc/Hz ที่ออฟเซ็ต 10 kHz, -160 dBc/Hz ที่ออฟเซ็ต 100 kHz และ -165 dBc/Hz ที่ออฟเซ็ต 1 MHz ในทางตรงกันข้าม ซินธิไซเซอร์ PLL ที่สร้าง 100 MHz จากการอ้างอิง 25 MHz โดยทั่วไปจะแสดง -110 dBc/Hz ที่ออฟเซ็ต 10 kHz ปรับปรุงเป็น -140 dBc/Hz ที่ออฟเซ็ต 100 kHz และ -145 dBc/Hz ที่ออฟเซ็ต 1 MHz
ความแตกต่างของโปรไฟล์เสียงเฟสเกิดจากพฤติกรรมสองระบอบการปกครองของ PLL ที่ความถี่ออฟเซ็ตภายในแบนด์วิดท์ลูป (โดยทั่วไปคือ 10 kHz ถึง 1 MHz) สัญญาณรบกวนเฟสเอาต์พุตจะถูกครอบงําโดยแหล่งอ้างอิงคูณด้วย 20×log(N) โดยที่ N คืออัตราส่วนการหาร นอกแบนด์วิดท์ลูป เสียงเฟสที่ทํางานอิสระของ VCO จะครอบงํา คริสตัลออสซิลเลเตอร์ที่ไม่มีการคูณความถี่แสดงโปรไฟล์สัญญาณรบกวนเฟสที่ราบรื่นซึ่งกําหนดโดยตัวสะท้อนเสียง Q และรักษาเสียงรบกวนของแอมพลิฟายเออร์

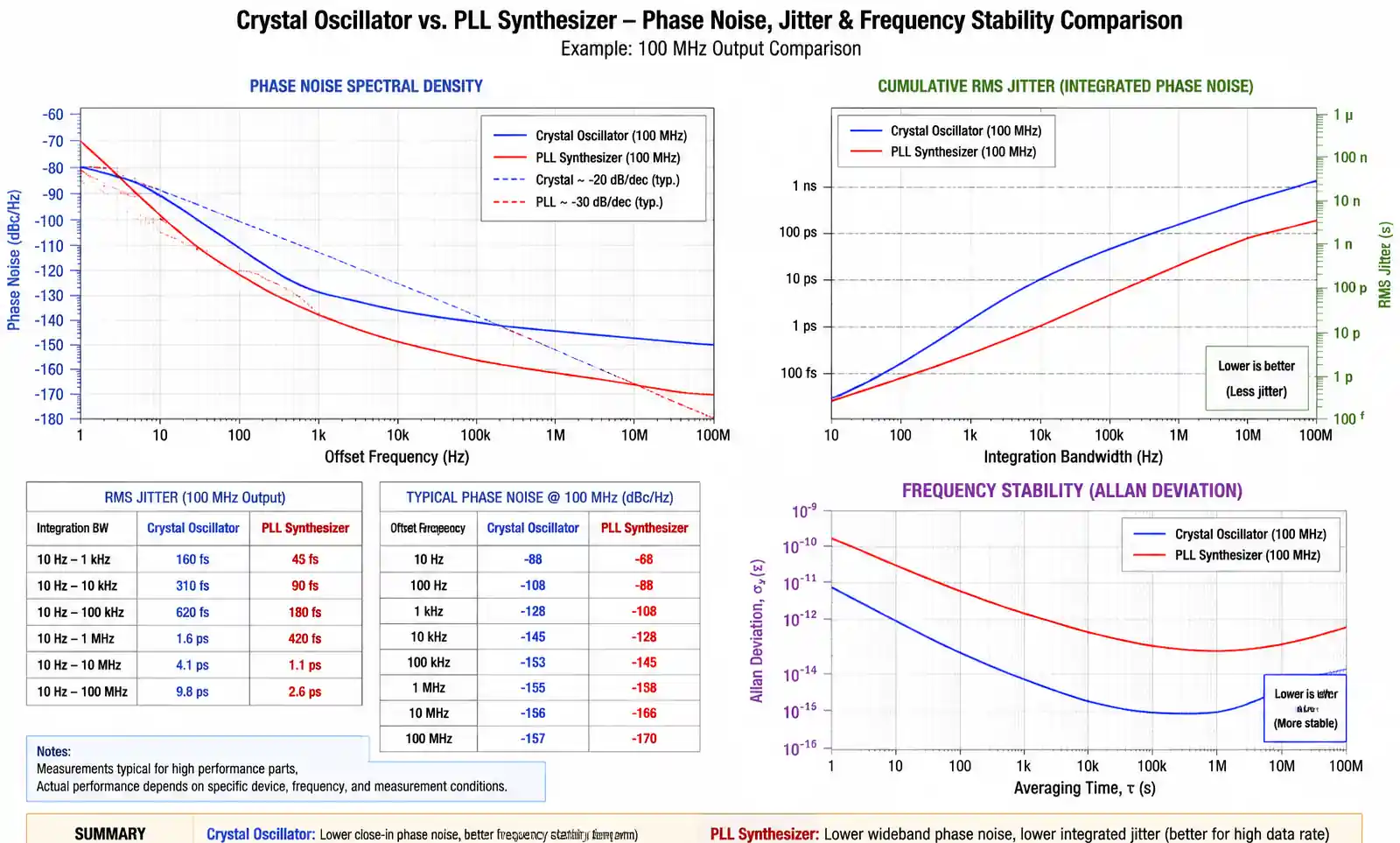

ประสิทธิภาพความกระวนกระวายใจ ตามมาจากสัญญาณรบกวนเฟสในตัวโดยตรง สําหรับนาฬิกา 100 MHz โดยทั่วไปแล้วคริสตัลออสซิลเลเตอร์จะบรรลุความกระวนกระวายใจ RMS 200-500 femtoseconds ที่รวมตั้งแต่ 12 kHz ถึง 20 MHz ในขณะที่ซินธิไซเซอร์ PLL จะสร้างความกระวนกระวายใจ RMS 1-5 picoseconds สําหรับแบนด์วิดท์การรวมเดียวกัน ความแตกต่างของความกระวนกระวายใจ 5-10× นี้ส่งผลโดยตรงต่ออัตราข้อมูลสูงสุดในอินเทอร์เฟซอนุกรมความเร็วสูง
ความเสถียรของความถี่เหนืออุณหภูมิ เป็นประโยชน์อย่างมากต่อคริสตัลออสซิลเลเตอร์สําหรับการใช้งานที่ต้องการความแม่นยําของความถี่สัมบูรณ์ คริสตัลออสซิลเลเตอร์ที่ไม่ได้รับการชดเชยแสดงความเสถียร ±25 ถึง ±50 ppm ตั้งแต่ -40°C ถึง +85°C ในขณะที่ความเสถียรของซินธิไซเซอร์ PLL ถูกกําหนดโดยคริสตัลอ้างอิงบวกกับการเบี่ยงเบนที่ขึ้นอยู่กับอุณหภูมิเพิ่มเติมจาก VCO, ปั๊มชาร์จ และตัวแบ่ง หากไม่มีการชดเชยอุณหภูมิ ซินธิไซเซอร์ PLL สามารถลอยได้ ±50 ถึง ±200 ppm เหนืออุณหภูมิ
ริ้วรอยในระยะยาว ก็แตกต่างกันอย่างมีนัยสําคัญเช่นกัน คริสตัลออสซิลเลเตอร์มีอายุที่อัตรา 1-5 ppm ต่อปีเนื่องจากการเปลี่ยนแปลงอย่างค่อยเป็นค่อยไปในโครงสร้างผลึกควอตซ์และความเค้นในการติดตั้ง ซินธิไซเซอร์ PLL สืบทอดอายุอ้างอิงของคริสตัลบวกกับการดริฟท์เพิ่มเติมจากการเสื่อมสภาพของส่วนประกอบในตัวกรองลูปและ VCO ตลอดอายุการใช้งานของผลิตภัณฑ์ 10 ปี สามารถสะสมได้ถึง 10-50 ppm การเปลี่ยนความถี่ ซึ่งจําเป็นต้องมีการปรับเทียบใหม่เป็นระยะในการใช้งานที่มีความแม่นยํา
| ตัวชี้วัดประสิทธิภาพ | คริสตัลออสซิลเลเตอร์ (100 MHz) | PLL Synthesizer (100 MHz จาก 25 MHz ref) | ผลกระทบต่อการใช้งาน |
|---|---|---|---|
| Phase Noise @ 10 kHz ออฟเซ็ต | -145 dBc/เฮิรตซ์ | -110 dBc/Hz | 110 เดซิเบล/เฮิรตซ์ ความไวของตัวรับสัญญาณ RF, ADC SNR |
| Phase Noise @ 1 MHz ออฟเซ็ต | -165 dBc/เฮิรตซ์ | -145 dBc/เฮิรตซ์ | การสื่อสารบรอดแบนด์ |
| RMS กระวนกระวายใจ (12 kHz - 20 MHz) | 300 fs | 300 2 ปอนด์ | SerDes เปิดตา จํากัดอัตราข้อมูล |
| ความเสถียรของอุณหภูมิ | ±25 หน้าต่อนาที | ±50 หน้าต่อนาที (พร้อม TCXO อ้างอิง) | ความแม่นยําของความถี่ ระยะห่างของช่องสัญญาณ |
| เวลาเริ่มต้น | 2-5 มิลลิวินาที | 100-1000 ไมโครวินาที | การจัดการพลังงาน การกระโดดความถี่ |
| ความคล่องตัวของความถี่ | Synus Thailand แก้ไขแล้ว (ไม่มีการปรับจูน) | ฟูลเรนจ์ในหน่วย μs-ms | การทํางานแบบหลายแบนด์ อุปกรณ์ทดสอบ |
การเปรียบเทียบโดยละเอียดนี้เผยให้เห็นว่าทางเลือกระหว่างคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL นั้นไม่ค่อยชัดเจน แต่ขึ้นอยู่กับข้อกําหนดที่สําคัญที่สุดสําหรับการใช้งานเป้าหมาย และการประนีประนอมประสิทธิภาพของการสังเคราะห์ PLL เป็นที่ยอมรับสําหรับความยืดหยุ่นของความถี่ที่ได้รับหรือไม่
5. แนวทางการคัดเลือกเฉพาะแอปพลิเคชัน
การเลือกระหว่างคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL จําเป็นต้องมีการวิเคราะห์ข้อกําหนดเฉพาะการใช้งานอย่างรอบคอบ แนวทางต่อไปนี้ช่วยจํากัดการตัดสินใจให้แคบลงตามสถาปัตยกรรมของระบบและความต้องการด้านประสิทธิภาพ
อินเทอร์เฟซดิจิตอลความเร็วสูง (PCIe, USB, SATA, Ethernet) มีข้อกําหนดการกระวนกระวายใจที่เข้มงวดซึ่งระบุไว้อย่างชัดเจนในมาตรฐาน PCIe Gen3 ต้องการความกระวนกระวายใจ RMS น้อยกว่า 1 ps (การรวม 12 kHz - 20 MHz) ในขณะที่ USB 3.0 ระบุความกระวนกระวายใจจากจุดสูงสุดถึงสูงสุด 150 ps ข้อกําหนดเหล่านี้มักต้องการคริสตัลออสซิลเลเตอร์หรือเครื่องกําเนิดสัญญาณนาฬิกา PLL แบบพิเศษที่มีความกระวนกระวายใจต่ําพร้อมความสามารถในการทําความสะอาดกระวนกระวายใจ ซินธิไซเซอร์ PLL มาตรฐานมักจะไม่เป็นไปตามข้อกําหนดเหล่านี้หากไม่มีวงจรลดทอนความกระวนกระวายใจเพิ่มเติม

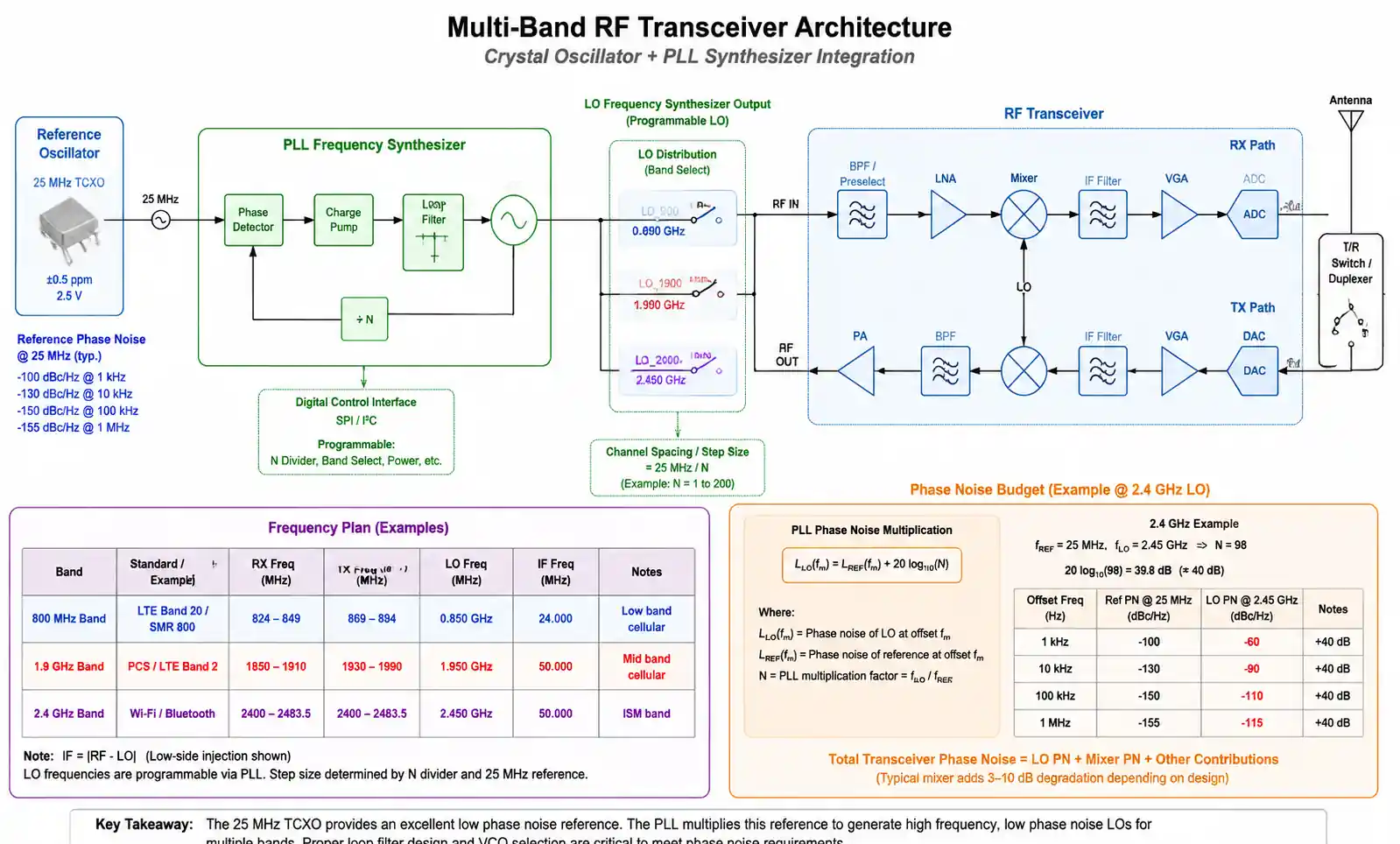

ระบบสื่อสาร RF นําเสนอการแลกเปลี่ยนที่แตกต่างกัน ออสซิลเลเตอร์ในพื้นที่ในเครื่องรับหรือเครื่องส่งวิทยุต้องมีสัญญาณรบกวนเฟสใกล้ที่ดีเยี่ยมเพื่อป้องกันการผสมซึ่งกันและกันและการรบกวนของช่องสัญญาณที่อยู่ติดกัน ในการออกแบบความถี่เดียว เช่น วิทยุย่านความถี่ ISM ที่ทํางานที่ความถี่คงที่ 2.4 GHz คริสตัลออสซิลเลเตอร์ที่มีการคูณความถี่ให้ประสิทธิภาพสัญญาณรบกวนเฟสที่ดีที่สุด อย่างไรก็ตาม วิทยุเซลลูลาร์แบบหลายแบนด์ วิทยุที่กําหนดโดยซอฟต์แวร์ และระบบกระโดดความถี่ต้องการความคล่องตัวของความถี่ที่มีเพียงซินธิไซเซอร์ PLL เท่านั้นที่สามารถให้ได้ โดยยอมรับการประนีประนอมสัญญาณรบกวนเฟส
ระบบฝังตัวและไมโครคอนโทรลเลอร์ มักใช้คริสตัลออสซิลเลเตอร์เป็นแหล่งสัญญาณนาฬิกาหลัก เนื่องจากความเรียบง่าย ต้นทุนต่ํา และใช้พลังงานต่ํา คริสตัล 16 MHz ที่ขับเคลื่อนไมโครคอนโทรลเลอร์ ARM Cortex-M4 ใช้พลังงานน้อยกว่า 2 mW และให้ความเสถียรมากเกินพอสําหรับแอปพลิเคชันแบบฝังตัวส่วนใหญ่ ซินธิไซเซอร์ PLL ภายในภายในไมโครคอนโทรลเลอร์จะสร้างความถี่ CPU และนาฬิกาอุปกรณ์ต่อพ่วงที่สูงขึ้นตามต้องการ
อุปกรณ์ทดสอบและการวัด ต้องการความแม่นยําและความเสถียรของความถี่ที่ดีที่สุดอย่างแท้จริง ออสซิลโลสโคป เครื่องวิเคราะห์สเปกตรัม เครื่องวิเคราะห์เครือข่าย และเครื่องกําเนิดรูปคลื่นตามอําเภอใจล้วนอาศัยการอ้างอิง OCXO 10 MHz เพื่อให้ได้ความแม่นยําของความถี่ส่วนในพันล้านส่วน เครื่องมือระดับไฮเอนด์มักมี OCXO ที่มีระเบียบวินัย GPS เพื่อความเสถียรในระยะยาว ในขณะที่ใช้ซินธิไซเซอร์ PLL สําหรับการสร้างความถี่แบบกวาดหรือตั้งโปรแกรมได้หลายความถี่หลังจากการอ้างอิงที่เสถียรเป็นพิเศษ
การใช้งานยานยนต์ ต้องคํานึงถึงช่วงอุณหภูมิที่รุนแรง (-40°C ถึง +125°C) การสั่นสะเทือน และข้อกําหนด EMI คริสตัลออสซิลเลเตอร์ TCXO ให้ความเสถียรที่จําเป็นสําหรับระบบที่มีความสําคัญต่อความปลอดภัย เช่น การจับเวลากล้อง ADAS และนาฬิกาอ้างอิงเรดาร์ การจับเวลาบัส CAN และ LIN ใช้คริสตัลออสซิลเลเตอร์อย่างง่าย อย่างไรก็ตาม อีเธอร์เน็ตยานยนต์ (100BASE-T1, 1000BASE-T1) และลิงก์ SerDes สําหรับอินเทอร์เฟซกล้องต้องการเครื่องกําเนิดสัญญาณนาฬิกา PLL ที่มีความกระวนกระวายใจต่ํามากขึ้นเรื่อยๆ เนื่องจากข้อกําหนดความถี่หลายความถี่และข้อกําหนดการกระวนกระวายใจที่เข้มงวด
| โดเมนแอปพลิเคชัน | โซลูชั่นที่ต้องการ | ไดรเวอร์การเลือกคีย์ | ความแม่นยําของความถี่ทั่วไป | ข้อกําหนดด้านสัญญาณรบกวนเฟสทั่วไป |
|---|---|---|---|---|
| PCIe / USB / SATA | PCIe / USB / SATA | ประเทศไทย XO หรือ Jitter Cleaner PLL ที่กระวนกระวายใจต่ํา | ข้อมูลจําเพาะของ Jitter การปฏิบัติตามมาตรฐาน | Synology Inc. ±50 หน้าต่อนาที |
| สถานีฐานเซลลูลาร์ | OCXO + PLL ซินธิไซเซอร์ | OCXO ความเสถียรของความถี่ multi-band | ±0.1 หน้าต่อนาที | -130 dBc/Hz @ 10 kHz |
| เซ็นเซอร์ไร้สาย IoT | IoT มาตรฐาน XO | ต้นทุน การใช้พลังงาน | ±50 หน้าต่อนาที | -120 dBc/Hz @ 10 kHz |
| เครื่องมือวัดที่มีความแม่นยํา | OCXO | ความเสถียรและความแม่นยําในระยะยาว | ±0.01 หน้าต่อนาที | -150 dBc/Hz @ 10 kHz |
| SerDes ยานยนต์ | TCXO + PLL กระวนกระวายใจต่ํา | TCXO ความเสถียรของอุณหภูมิ หลายเอาต์พุต | ±5 หน้าต่อนาที | < 2 ps RMS กระวนกระวายใจ |
| เครื่องรับสัญญาณ GPS | TCXO | ทีซีเอ็กซ์โอ ความแม่นยําในการคงค้าง เสถียรภาพของอุณหภูมิ | Synology Inc. ±0.5 หน้าต่อนาที | -135 dBc/Hz @ 10 kHz |
เมื่อประเมินส่วนประกอบเฉพาะสําหรับแอปพลิเคชันเหล่านี้ ให้ตรวจสอบประสิทธิภาพเทียบกับความต้องการของระบบจริงเสมอ แทนที่จะสมมติว่าเป็นค่าทั่วไป ขอบอร์ดประเมินผลและวัดสัญญาณรบกวนเฟสและความกระวนกระวายใจในรูปแบบ PCB และสภาพแวดล้อมของแหล่งจ่ายไฟเฉพาะของคุณ เนื่องจากรายละเอียดการใช้งานส่งผลต่อประสิทธิภาพในโลกแห่งความเป็นจริงอย่างมาก
6. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป
การใช้งานคริสตัลออสซิลเลเตอร์หรือซินธิไซเซอร์ PLL ที่ประสบความสําเร็จจําเป็นต้องให้ความสนใจกับเค้าโครง PCB การออกแบบแหล่งจ่ายไฟ และการเลือกส่วนประกอบที่เหมาะสม ข้อผิดพลาดทั่วไปอาจทําให้ประสิทธิภาพลดลง 10-20 dB หรือทําให้เกิดความล้มเหลวเป็นระยะ

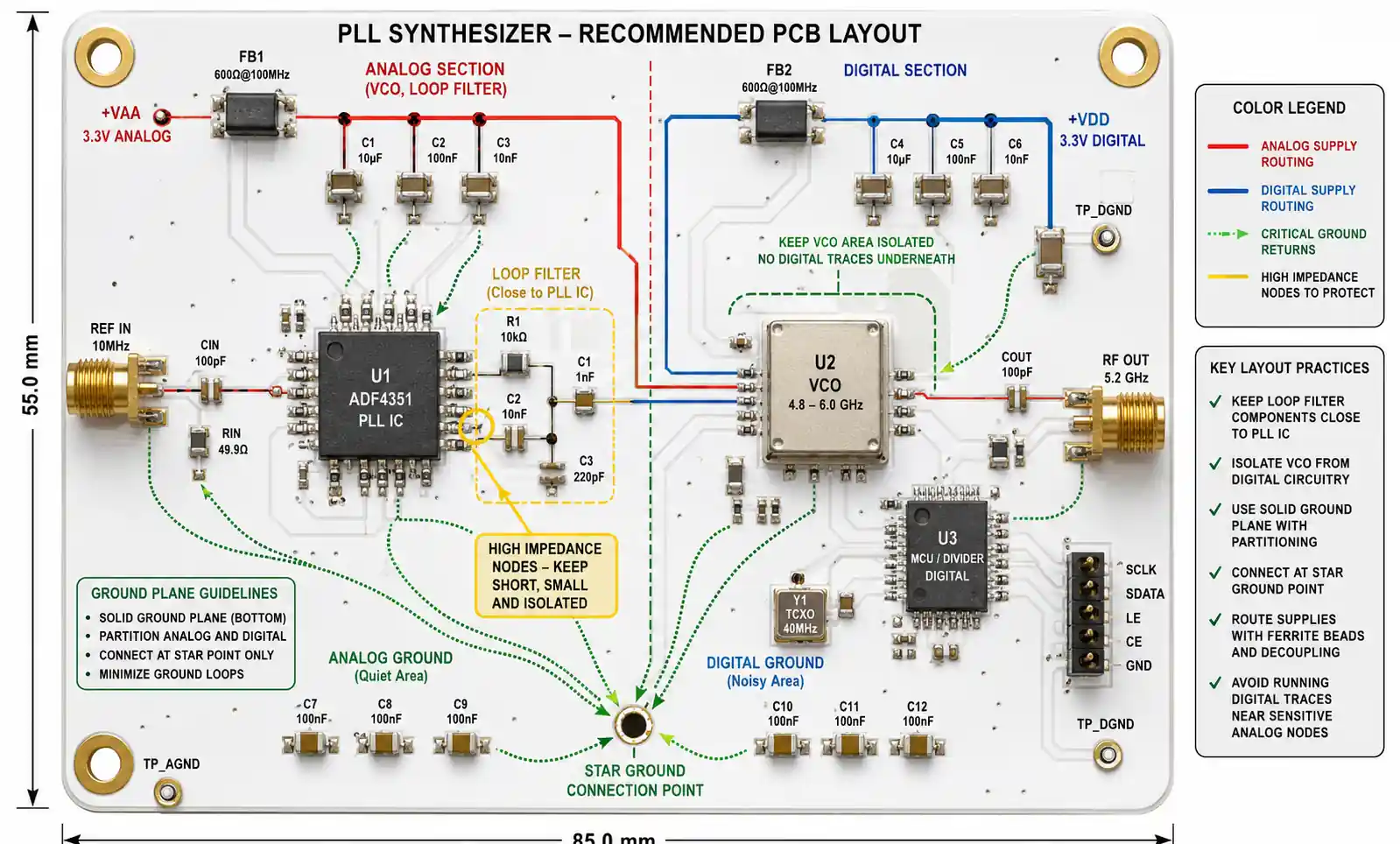

เค้าโครง PCB ของ Crystal Oscillator ต้องให้ความสนใจอย่างระมัดระวังกับวงจรออสซิลเลเตอร์และร่องรอย รักษาการเชื่อมต่อคริสตัลให้สั้นที่สุดเท่าที่จะเป็นไปได้ โดยความยาวร่องรอยที่เกิน 20 มม. จะเพิ่มความจุของปรสิตที่เปลี่ยนความถี่ในการทํางานและลดระยะขอบการเริ่มต้น วางตัวเก็บประจุโหลดไว้ติดกับคริสตัลทันทีโดยให้เส้นทางกลับกราวด์ตรงไปยังพินกราวด์ IC โดยไม่ต้องเดินทางผ่านระนาบกราวด์ที่มีเสียงดัง ห้ามกําหนดเส้นทางสัญญาณดิจิตอลความเร็วสูงหรือสลับร่องรอยแหล่งจ่ายไฟใกล้กับวงจรคริสตัล
ข้อผิดพลาดทั่วไปคือการคํานวณความจุโหลดไม่ถูกต้อง เอกสารข้อมูลคริสตัลส่วนใหญ่ระบุความจุโหลด (โดยทั่วไปคือ 8 pF, 12 pF หรือ 18 pF) แต่ค่าตัวเก็บประจุภายนอกที่ต้องการต้องคํานึงถึงความจุการติดตาม PCB (โดยทั่วไปคือ 2-5 pF) และความจุพิน IC (ระบุในเอกสารข้อมูลไมโครคอนโทรลเลอร์) ค่าตัวเก็บประจุภายนอกที่ถูกต้องคือ C_ext = 2×(C_load - C_stray - C_pin) การใช้ค่าที่ไม่ถูกต้องสามารถป้องกันการเริ่มต้นการสั่นหรือเปลี่ยนความถี่เกินขีดจํากัดที่ยอมรับได้
PLL Synthesizer Loop Filter Design กําหนดสัญญาณรบกวนเฟส ประสิทธิภาพปลอม และเวลาล็อคอย่างมีนัยสําคัญ ตัวกรองลูปต้องได้รับการออกแบบสําหรับสถาปัตยกรรม PLL เฉพาะ กระแสปั๊มชาร์จ และอัตราขยาย VCO (K_VCO) วิศวกรหลายคนใช้การออกแบบอ้างอิงโดยไม่ได้ปรับความถี่ในการทํางานเฉพาะส่งผลให้ประสิทธิภาพการทํางานไม่เหมาะสมหรือไม่เสถียร ใช้เครื่องมือออกแบบหรือเครื่องคํานวณสเปรดชีตของผู้ผลิต จากนั้นตรวจสอบแบนด์วิดท์ลูปและระยะขอบเฟสผ่านการจําลองก่อนการผลิตต้นแบบ
Power Supply Noise Coupling ส่งผลต่อทั้งคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL แต่มีความสําคัญอย่างยิ่งสําหรับ PLL แรงดันไฟฟ้าควบคุม VCO มีความไวสูงต่อสัญญาณรบกวนของแหล่งจ่ายไฟ - ระลอกคลื่น 1 mV บนแหล่งจ่ายไฟ VCO สามารถแปลเป็นแถบด้านข้างปลอมที่สําคัญได้ ใช้ตัวควบคุม LDO เสียงรบกวนต่ําโดยเฉพาะสําหรับพินจ่ายไฟ PLL แบบอะนาล็อก โดยมีลูกปัดเฟอร์ไรต์ในพื้นที่และตัวเก็บประจุบายพาสวางอยู่ภายในระยะ 2 มม. จากพินจ่ายไฟ ห้ามใช้รางจ่ายไฟร่วมกันระหว่างวงจร PLL และตัวควบคุมการสวิตชิ่ง ลอจิกดิจิตอล หรือโหลดกระแสสูง
คุณภาพนาฬิกาอ้างอิง เป็นสิ่งสําคัญสําหรับซินธิไซเซอร์ PLL แต่มักถูกมองข้าม PLL ไม่สามารถปรับปรุงคุณภาพนาฬิกาอ้างอิงได้ แต่สามารถเพิ่มสัญญาณรบกวนของตัวเองเท่านั้น การใช้คริสตัลออสซิลเลเตอร์ที่มีเสียงดังเป็นข้อมูลอ้างอิง PLL ส่งผลให้สัญญาณรบกวนเฟสเอาต์พุตไม่ดีโดยไม่คํานึงถึงการออกแบบ PLL สําหรับการใช้งานที่ต้องการสัญญาณรบกวนเฟสที่ยอดเยี่ยม ให้ลงทุนในการอ้างอิง TCXO คุณภาพสูง (สัญญาณรบกวนเฟสดีกว่า -140 dBc/Hz ที่ออฟเซ็ต 10 kHz) แทนที่จะเป็นคริสตัลออสซิลเลเตอร์มาตรฐาน
การจัดการความร้อน มีความสําคัญอย่างยิ่งสําหรับ OCXO และซินธิไซเซอร์ PLL กําลังสูง OCXO ที่กระจาย 2-5 วัตต์ในกล่องหุ้มขนาดกะทัดรัดจะให้ความร้อนในตัวเองอย่างมาก ตรวจสอบให้แน่ใจว่ามีข้อต่อระบายความร้อนเพียงพอกับตัวกระจายความร้อนหรือแชสซี และหลีกเลี่ยงการวางส่วนประกอบที่ไวต่ออุณหภูมิไว้ใกล้ๆ สําหรับซินธิไซเซอร์ PLL อุณหภูมิทางแยกที่สูงขึ้นจะลดสัญญาณรบกวนเฟส VCO และเพิ่มความกระวนกระวายใจของตัวแบ่ง - รักษาอุณหภูมิทางแยกให้ต่ํากว่า 85°C ผ่านการออกแบบระบายความร้อน PCB ที่เหมาะสม
โหมดความล้มเหลวทั่วไป ที่ควรหลีกเลี่ยง ได้แก่ คริสตัลออสซิลเลเตอร์ไม่สามารถสตาร์ทได้เนื่องจากระดับไดรฟ์ที่มากเกินไปหรือระยะขอบความต้านทานเชิงลบไม่เพียงพอ (ตรวจสอบด้วยข้อมูลจําเพาะและการวัดของผู้ผลิต) ซินธิไซเซอร์ PLL ไม่สามารถล็อคได้เนื่องจากค่าตัวกรองลูปไม่ถูกต้องหรือช่วงการปรับ VCO ไม่เพียงพอ และการกระโดดความถี่เป็นระยะใน PLL เนื่องจากการแยกส่วนแหล่งจ่ายไฟไม่เพียงพอหรือการมีเพศสัมพันธ์ EMI เข้ากับตัวกรองลูป
7. คําถามที่พบบ่อย
อะไรคือความแตกต่างที่สําคัญระหว่างคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL
คริสตัลออสซิลเลเตอร์สร้างความถี่คงที่ที่กําหนดโดยเครื่องสะท้อนคริสตัลควอตซ์ทางกายภาพ ให้สัญญาณรบกวนและความเสถียรของเฟสที่ยอดเยี่ยม ซินธิไซเซอร์ PLL ใช้การอ้างอิงคริสตัลเพื่อสร้างความถี่เอาต์พุตที่ตั้งโปรแกรมได้ผ่านวงจรลูปล็อคเฟส ให้ความยืดหยุ่นของความถี่โดยแลกกับประสิทธิภาพของสัญญาณรบกวนเฟสที่ลดลงบ้าง คริสตัลออสซิลเลเตอร์นั้นง่ายกว่าและใช้พลังงานน้อยลง ในขณะที่ซินธิไซเซอร์ PLL เปิดใช้งานหลายความถี่จากการอ้างอิงเดียว
ซินธิไซเซอร์ PLL สามารถให้สัญญาณรบกวนเฟสเดียวกับคริสตัลออสซิลเลเตอร์ได้หรือไม่
ไม่ได้อยู่ในการใช้งานทั่วไป ที่ความถี่ออฟเซ็ตระยะใกล้ (10 kHz) คริสตัลออสซิลเลเตอร์จะบรรลุ -145 dBc/Hz ในขณะที่ซินธิไซเซอร์ PLL มาตรฐานผลิต -110 dBc/Hz อย่างไรก็ตาม PLL ตัวทําความสะอาดกระวนกระวายใจแบบพิเศษที่มีแบนด์วิดท์ลูปที่แคบมากสามารถเข้าใกล้ประสิทธิภาพของคริสตัลออสซิลเลเตอร์ได้โดยการกรองสัญญาณรบกวน VCO อย่างหนัก โดยทําได้ -130 ถึง -135 dBc/Hz การแลกเปลี่ยนคือเวลาล็อคที่นานขึ้นอย่างมาก (มิลลิวินาทีแทนที่จะเป็นไมโครวินาที)
ฉันจะคํานวณตัวเก็บประจุโหลดที่จําเป็นสําหรับคริสตัลออสซิลเลเตอร์ได้อย่างไร
ใช้สูตร C_ext = 2×(C_load - C_stray - C_pin) โดยที่ C_load คือความจุโหลดที่ระบุจากแผ่นข้อมูลคริสตัล (โดยทั่วไปคือ 8-18 pF) C_stray คือความจุการติดตาม PCB (โดยทั่วไปคือ 2-5 pF) และ C_pin คือความจุอินพุต IC จากแผ่นข้อมูลไมโครคอนโทรลเลอร์ (โดยทั่วไปคือ 3-5 pF) ตัวอย่างเช่นด้วยคริสตัลโหลด 18 pF, ความจุหลงทาง 3 pF และความจุพิน 4 pF คุณต้องมีตัวเก็บประจุ C_ext = 2× (18 - 3 - 4) = 22 pF
ไหนดีกว่าสําหรับอุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่
โดยทั่วไปแล้วคริสตัลออสซิลเลเตอร์จะใช้พลังงาน 1-10 mW เมื่อเทียบกับ 50-200 mW สําหรับซินธิไซเซอร์ PLL ทําให้เป็นตัวเลือกที่ชัดเจนสําหรับการใช้งานที่ใช้พลังงานต่ําเป็นพิเศษ โปรโตคอลไร้สาย IoT ส่วนใหญ่ (Bluetooth LE, Zigbee, LoRaWAN) ทํางานที่ความถี่คงที่ซึ่งออสซิลเลเตอร์คริสตัลตัวเดียวก็เพียงพอแล้ว ใช้ PLL ภายในของไมโครคอนโทรลเลอร์หากต้องการความถี่ CPU ที่สูงขึ้น โดยรักษาส่วนประกอบภายนอกให้น้อยที่สุด ใช้ซินธิไซเซอร์ PLL ภายนอกเท่านั้นเมื่อต้องการแบนด์ RF หลายแบนด์หรือรูปแบบการตอกบัตรที่ซับซ้อน
อะไรทําให้ซินธิไซเซอร์ PLL มีความกระวนกระวายใจแย่กว่าคริสตัลออสซิลเลเตอร์
ความกระวนกระวายใจ PLL มาจากสามแหล่ง: การคูณสัญญาณรบกวนเฟสอ้างอิงด้วยอัตราส่วนการหาร (โดยทั่วไปคือการเสื่อมสภาพ 10-20 dB) สัญญาณรบกวนเฟสที่ทํางานอิสระ VCO นอกแบนด์วิดท์ลูป และสัญญาณรบกวนของเครื่องตรวจจับเฟส/ปั๊มชาร์จ คริสตัลออสซิลเลเตอร์หลีกเลี่ยงปัญหาเหล่านี้โดยการสร้างความถี่เป้าหมายโดยตรงโดยไม่ต้องคูณ Fractional-N PLL เพิ่มสัญญาณรบกวนเชิงปริมาณเพิ่มเติมจากโมดูเลเตอร์ delta-sigma ทําให้ประสิทธิภาพการกระวนกระวายใจลดลง
ฉันจะเลือกระหว่าง TCXO และ OCXO สําหรับการสมัครของฉันได้อย่างไร
หากระบบของคุณสามารถจ่ายไฟต่อเนื่องได้ 1-5 วัตต์ สามารถทนต่อเวลาอุ่นเครื่องได้ 1-5 นาที และต้องการความเสถียร ±0.01 ถึง ±0.1 ppm (เครื่องมือที่มีความแม่นยํา สถานีฐาน) ให้ใช้ OCXO หากระบบของคุณเป็นแบบพกพา ต้องการการเริ่มต้นอย่างรวดเร็ว และสามารถทนต่อความเสถียร ±0.5 ถึง ±2 ppm (เครื่องรับ GPS, วิทยุมือถือ, ยานยนต์) ให้ใช้ TCXO XO มาตรฐานเพียงพอสําหรับการใช้งานที่มีข้อกําหนด ±25 ถึง ±50 ppm (เวลาไมโครคอนโทรลเลอร์ทั่วไป อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภค)
ฉันสามารถใช้ซินธิไซเซอร์ PLL เพื่อล้างความกระวนกระวายใจจากนาฬิกาอินพุตที่มีเสียงดังได้หรือไม่
ใช่ แต่ด้วยการออกแบบที่พิถีพิถัน PLL เครื่องทําความสะอาดกระวนกระวายใจที่ออกแบบมาโดยเฉพาะเพื่อจุดประสงค์นี้ใช้แบนด์วิดท์ลูปที่แคบมาก (โดยทั่วไปคือ 100 Hz ถึง 10 kHz) เพื่อกรองความกระวนกระวายใจอินพุตอย่างหนักในขณะที่ยังคงล็อคความถี่ ซินธิไซเซอร์ PLL มาตรฐานที่มีแบนด์วิดท์ลูปกว้าง (100 kHz ถึง 1 MHz) จะผ่านความกระวนกระวายใจอินพุตส่วนใหญ่ การแลกเปลี่ยนคือแบนด์วิดท์ลูปแคบส่งผลให้เวลาล็อคช้าและความสามารถในการติดตามการเปลี่ยนแปลงความถี่อินพุตลดลง
โหมดความล้มเหลวโดยทั่วไปสําหรับคริสตัลออสซิลเลเตอร์คืออะไร
ความล้มเหลวทั่วไป ได้แก่ ความล้มเหลวในการเริ่มการสั่นเนื่องจากระดับการขับเคลื่อนไม่เพียงพอหรือความจุโหลดที่มากเกินไปการเบี่ยงเบนความถี่เนื่องจากอายุหรือความเครียดเชิงกลบนคริสตัลการทํางานไม่ต่อเนื่องเนื่องจากความไวต่อการสั่นสะเทือนและการสูญเสียระยะขอบที่อุณหภูมิสูงเกินไป ตรวจสอบระยะขอบการเริ่มต้นเสมอภายใต้สภาวะที่เลวร้ายที่สุด (แรงดันไฟฟ้าต่ํา อุณหภูมิสูง) และตรวจสอบให้แน่ใจว่าระดับไดรฟ์อยู่ในข้อกําหนดของผู้ผลิตเพื่อหลีกเลี่ยงการเสื่อมสภาพที่เร่งขึ้น
8. สรุป
ทางเลือกระหว่างคริสตัลออสซิลเลเตอร์และซินธิไซเซอร์ PLL นั้นขึ้นอยู่กับลําดับความสําคัญของแอปพลิเคชันของคุณโดยพื้นฐาน คริสตัลออสซิลเลเตอร์ให้ประสิทธิภาพสัญญาณรบกวนเฟสที่เหนือกว่า สิ้นเปลืองพลังงานต่ํา และการใช้งานที่ง่ายขึ้น ทําให้เหมาะสําหรับการใช้งานความถี่คงที่ที่ความบริสุทธิ์ของสัญญาณเป็นสิ่งสําคัญยิ่ง เช่น อินเทอร์เฟซอนุกรมความเร็วสูง เครื่องสังเคราะห์ PLL เสียสละประสิทธิภาพสัญญาณรบกวนเฟสบางส่วนเพื่อให้สามารถตั้งโปรแกรมความถี่ได้ทําให้จําเป็นสําหรับระบบ RF แบบหลายแบนด์อุปกรณ์ทดสอบที่ต้องการความถี่แบบกวาดและระบบดิจิทัลที่ซับซ้อนซึ่งต้องการโดเมนนาฬิกาหลายโดเมนจากการอ้างอิงเดียว
สําหรับแอปพลิเคชันไมโครคอนโทรลเลอร์แบบฝังตัวส่วนใหญ่ ให้เริ่มต้นด้วยคริสตัลออสซิลเลเตอร์เป็นข้อมูลอ้างอิงหลัก และใช้ประโยชน์จาก PLL ภายในสําหรับ CPU และการตอกบัตรอุปกรณ์ต่อพ่วง สําหรับระบบสื่อสาร RF ให้ประเมินว่าแอปพลิเคชันของคุณต้องการความคล่องตัวของความถี่หรือไม่ หากความกระวนกระวายใจเป็นข้อกังวลหลักของคุณ (แอปพลิเคชัน SerDes ความเร็วสูง) ให้ลงทุนในออสซิลเลเตอร์คริสตัลที่มีความกระวนกระวายใจต่ําหรือ PLL ทําความสะอาดความกระวนกระวายใจแบบพิเศษแทนที่จะเป็นซินธิไซเซอร์ PLL มาตรฐาน
ก่อนตัดสินใจเลือกให้เสร็จสิ้น ให้ตรวจสอบสัญญาณรบกวนเฟสและประสิทธิภาพการกระวนกระวายใจในสภาพแวดล้อมของระบบจริงของคุณเสมอโดยใช้อุปกรณ์วัดหรือบอร์ดประเมินผล เอกสารข้อมูลส่วนประกอบแสดงประสิทธิภาพทั่วไปภายใต้สภาวะที่เหมาะสม — ประสิทธิภาพในโลกแห่งความเป็นจริงขึ้นอยู่กับเค้าโครง PCB คุณภาพของแหล่งจ่ายไฟ และการออกแบบระบายความร้อนเป็นอย่างมาก หากมีข้อสงสัย ให้ขอรับการสนับสนุนด้านเทคนิคจากวิศวกรแอปพลิเคชันภาคสนามของผู้ผลิต ซึ่งสามารถช่วยเพิ่มประสิทธิภาพการออกแบบเฉพาะของคุณเพื่อประสิทธิภาพที่ดีที่สุดเท่าที่จะทําได้
