ตัวแปลง DC/DC เทียบกับตัวควบคุม LDO: คู่มือการเลือกฉบับสมบูรณ์สําหรับการออกแบบพาวเวอร์ซัพพลาย

เมื่อออกแบบวงจรจ่ายไฟ การเลือกระหว่างตัวแปลง DC/DC และตัวควบคุม LDO (Low Dropout) เป็นหนึ่งในการตัดสินใจที่สําคัญที่สุดที่ส่งผลต่อประสิทธิภาพ ประสิทธิภาพการระบายความร้อน ต้นทุน และพื้นที่บอร์ด คู่มือนี้ให้การเปรียบเทียบพารามิเตอร์ต่อพารามิเตอร์และวิธีการเลือกที่ใช้งานได้จริง เพื่อช่วยให้วิศวกรและทีมจัดซื้อตัดสินใจอย่างชาญฉลาดตามข้อกําหนดของแอปพลิเคชัน

สารบัญ

1. บทนํา: เหตุใดทางเลือกนี้จึงมีความสําคัญ
2. [อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ] (#2-key-technical-parameters-explained)
3. [การเปรียบเทียบพารามิเตอร์ต่อพารามิเตอร์] (# 3 พารามิเตอร์ต่อพารามิเตอร์การเปรียบเทียบ)
4. [การวิเคราะห์สถานการณ์การใช้งาน] (#4-การวิเคราะห์สถานการณ์การใช้งาน)
5. [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#5-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
6. [ต้นทุน พื้นที่บอร์ด และการเปรียบเทียบห่วงโซ่อุปทาน] (#6-cost-board-space-and-supply-chain-comparison)
7. เมื่อใดควรใช้ตัวเลือกใด
8. คําถามที่พบบ่อย
9. สรุป

1. บทนํา: เหตุใดทางเลือกนี้จึงสําคัญ

การควบคุมแรงดันไฟฟ้าเป็นพื้นฐานของระบบอิเล็กทรอนิกส์ทุกระบบ แต่ทางเลือกระหว่างการสลับตัวแปลง DC/DC และตัวควบคุม LDO เชิงเส้นมักจะง่ายเกินไป ในทางปฏิบัติการตัดสินใจนี้เกี่ยวข้องกับการแลกเปลี่ยนที่ซับซ้อนระหว่างประสิทธิภาพประสิทธิภาพเสียงการจัดการความร้อนจํานวนส่วนประกอบและต้นทุนโซลูชันทั้งหมด

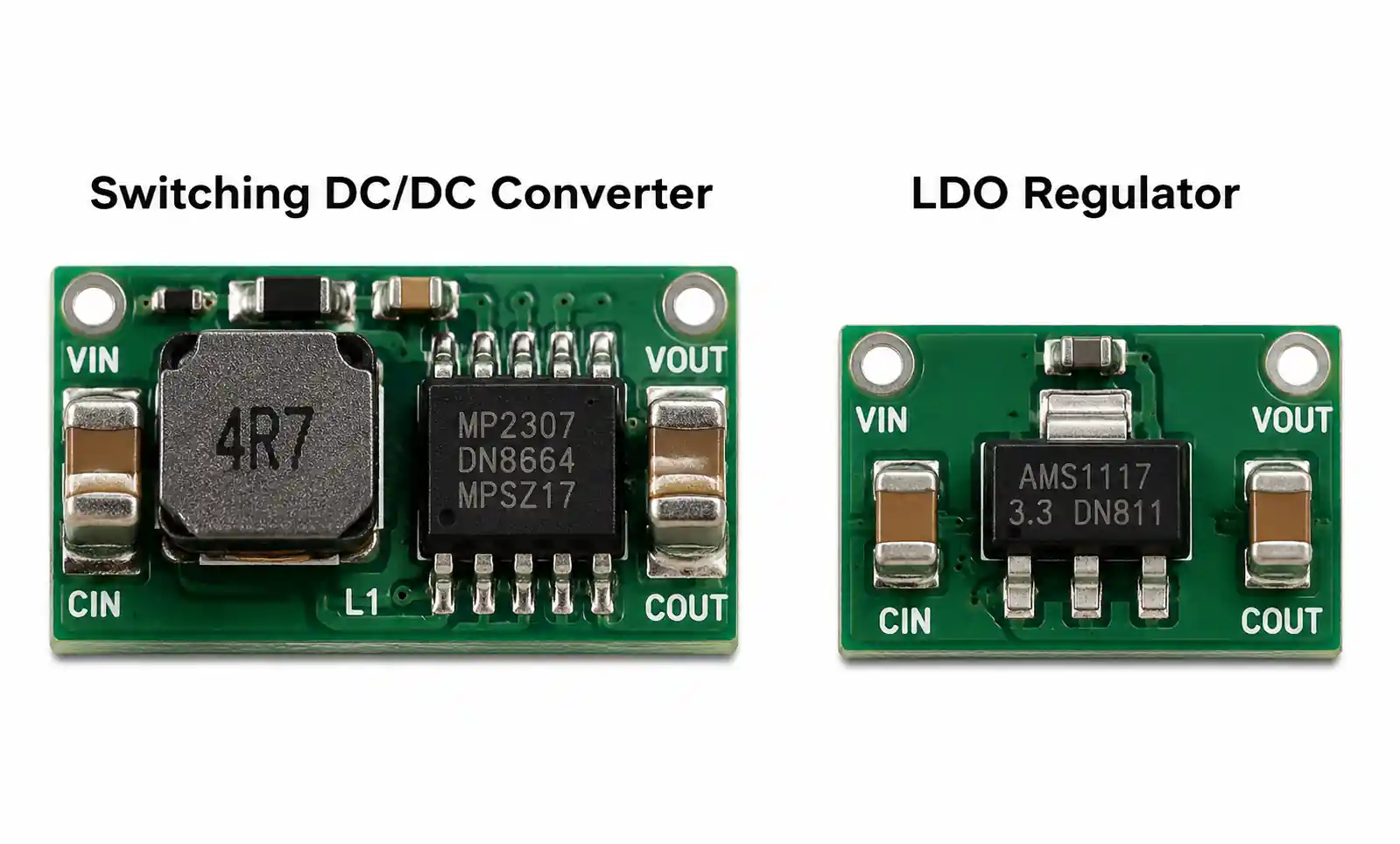

ตัวแปลง DC/DC ใช้เทคโนโลยีการสวิตชิ่งเพื่อให้ได้ประสิทธิภาพสูงในช่วงแรงดันไฟฟ้าอินพุตที่กว้าง ทําให้เหมาะสําหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และการใช้งานที่มีปัญหาการกระจายความร้อน ตัวควบคุม LDO ให้ประสิทธิภาพเสียงรบกวนที่เหนือกว่าและการใช้งานที่ง่ายกว่า แต่แปลงแรงดันไฟฟ้าส่วนเกินเป็นความร้อน ซึ่งจํากัดการใช้งานจริงไว้ที่สถานการณ์การออกกลางคันต่ํา

คู่มือนี้มีโครงสร้างเพื่อช่วยให้วิศวกรออกแบบ PCB ทีม R&D และผู้จัดการฝ่ายจัดซื้อเข้าใจว่าเมื่อใดที่โทโพโลยีแต่ละรายการให้ประสิทธิภาพสูงสุด เราจะครอบคลุมพื้นฐานทางเทคนิคจัดทําตารางเปรียบเทียบกับพารามิเตอร์ในโลกแห่งความเป็นจริงวิเคราะห์สถานการณ์การใช้งานทั่วไปและแก้ไขข้อผิดพลาดในการออกแบบที่พบบ่อยในสภาพแวดล้อมการผลิต

2. อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ

ก่อนที่จะเปรียบเทียบตัวควบคุมทั้งสองประเภทนี้ จําเป็นต้องเข้าใจข้อกําหนดหลักที่ขับเคลื่อนการตัดสินใจออกแบบ

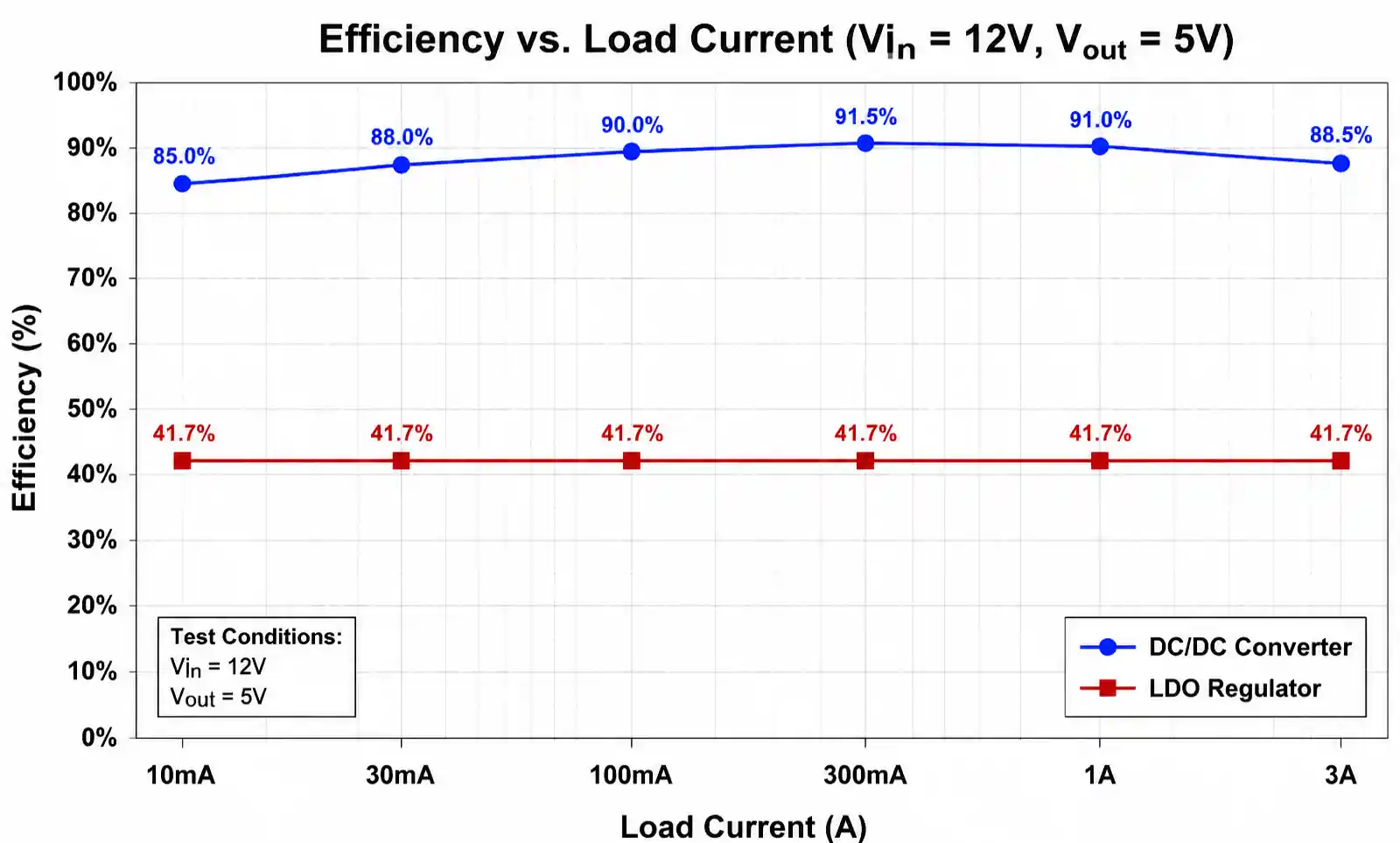

ประสิทธิภาพ คํานวณเป็น (กําลังขับ / กําลังไฟฟ้าเข้า) × 100% สําหรับตัวแปลง DC/DC ประสิทธิภาพโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 85% ถึง 95% ขึ้นอยู่กับความถี่การสลับ กระแสโหลด และส่วนต่างของแรงดันไฟฟ้าอินพุต-เอาต์พุต ประสิทธิภาพ LDO เท่ากับ (V_out / V_in) × 100% ซึ่งหมายความว่า LDO 5V ถึง 3.3V ทํางานที่ประสิทธิภาพเพียง 66% โดยไม่คํานึงถึงกระแสโหลด

Dropout Voltage กําหนดส่วนต่างของแรงดันไฟฟ้าอินพุต-เอาต์พุตขั้นต่ําที่จําเป็นสําหรับการควบคุม LDO สมัยใหม่มีแรงดันไฟฟ้าดรอปเอาต์ต่ําถึง 100-300mV ที่โหลดเต็มในขณะที่ตัวแปลง DC/DC ไม่มีข้อกําหนดการดรอปเอาต์แบบดั้งเดิม แต่ต้องการแรงดันไฟฟ้าอินพุตขั้นต่ําเพื่อรักษาการทํางานของสวิตช์

Output Voltage Ripple วัดสัญญาณรบกวน AC บนเอาต์พุตที่มีการควบคุม โดยทั่วไปแล้ว LDO จะสร้างระลอกคลื่น RMS 10-50μV ในขณะที่ตัวควบคุมการสลับสร้างระลอกคลื่น 10-50mV ที่ความถี่การสลับ ซึ่งต้องมีการกรองเอาต์พุตอย่างระมัดระวังสําหรับโหลดที่ไวต่อเสียงรบกวน

Load Transient Response ระบุว่าตัวควบคุมตอบสนองต่อการเปลี่ยนแปลงกระแสโหลดอย่างกะทันหันได้เร็วเพียงใด พารามิเตอร์นี้มีความสําคัญสําหรับโหลดดิจิตอลที่มีการใช้กระแสไฟฟ้าแบบพัลซิ่ง โดยทั่วไป LDO จะตอบสนองภายในไมโครวินาทีเนื่องจากลูปป้อนกลับอย่างง่าย ในขณะที่ตัวแปลง DC/DC อาจใช้เวลานานกว่านั้นขึ้นอยู่กับแบนด์วิดท์ควบคุมและความจุเอาต์พุต

กระแสไฟนิ่ง (I_q) แสดงถึงการใช้พลังงานของตัวควบคุมเองโดยไม่ขึ้นกับกระแสโหลด LDO กระแสไฟนิ่งต่ําบรรลุ 1-50μA ทําให้เหมาะสําหรับวงจรสํารองแบตเตอรี่ โดยทั่วไปตัวแปลง DC/DC จะใช้พลังงาน 10-100μA ในโหมดต่อเนื่อง แม้ว่าการออกแบบที่ใช้พลังงานต่ําเป็นพิเศษบางรุ่นจะบรรลุต่ํากว่า 1μA ในโหมดข้ามพัลส์

อัตราส่วนการปฏิเสธพาวเวอร์ซัพพลาย (PSRR) วัดความสามารถของเรกูเลเตอร์ในการลดทอนสัญญาณรบกวนแรงดันไฟฟ้าอินพุต LDO เก่งที่นี่ด้วย PSRR 40-80dB ที่ความถี่ต่ํา ลดลงที่ความถี่สูงขึ้น ตัวแปลง DC/DC ให้ PSRR ที่ไม่ดีที่ความถี่การสลับ แต่สามารถปรับปรุงได้ด้วยการกรองหลังการกรอง

3. การเปรียบเทียบพารามิเตอร์ต่อพารามิเตอร์

ตารางต่อไปนี้เปรียบเทียบข้อกําหนดทางเทคนิคที่สําคัญระหว่างตัวแปลง DC/DC แบบสวิตชิ่งทั่วไปและตัวควบคุมเชิงเส้น LDO ค่านิยมเหล่านี้แสดงถึงองค์ประกอบหลัก อุปกรณ์พิเศษอาจเกินช่วงเหล่านี้

| พารามิเตอร์ | ตัวแปลง DC/DC | ตัวควบคุม LDO | ผลกระทบต่อการออกแบบ | Synology Inc. |-----------|-----------------|---------------|------------------| | ประสิทธิภาพ | 85-95% (ทั่วไป) | (V_out/V_in) × 100% | DC/DC ลดการกระจายความร้อนและยืดอายุแบตเตอรี่ | แรงดันไฟฟ้าดรอปเอาท์ | ไม่สามารถใช้ได้ (ต้องมีขั้นต่ํา V_in) | 100-300mV ที่โหลดเต็มที่ | LDO ทํางานกับปริมาตรเหนือศีรษะน้อยที่สุด tage | LDO | ระลอกคลื่นเอาต์พุต | 10-50mV (ที่ f_sw) | 10-50mV 10-50μV RMS | 10-50μV RMS | 10-50 โวลต์ LDO ที่เหนือกว่าสําหรับวงจรอนาล็อกที่ไวต่อเสียงรบกวน | กระแสนิ่ง | 10-100μA (โหมดต่อเนื่อง) | 1-50μA (ดีไซน์ทันสมัย) | ข้อได้เปรียบของ LDO ในโหมดสแตนด์บายที่ใช้พลังงานต่ําเป็นพิเศษ | PSRR @ 1kHz | ประเทศไทย 20-40dB | 20-40dB | 20-40dB | 20-40 60-80dB | 60-80dB | LDO ได้ดีขึ้นอย่างมากในการปฏิเสธสัญญาณรบกวนอินพุต | LDO | โหลดชั่วคราว | จํากัดด้วยลูปควบคุม BW | รวดเร็ว (ช่วง μs) | LDO ตอบสนองต่อการเปลี่ยนแปลงโหลดอย่างกะทันหันได้เร็วขึ้น | การสร้าง EMI | สูง (ต้องดูแลเค้าโครง PCB) | น้อยที่สุด (ไม่มีการสลับ) | LDO ง่ายขึ้นจากมุมมองของ EMC | | ส่วนประกอบภายนอก | 5-10 (ตัวเหนี่ยวนํา, ฝาปิด, ไดโอด) | 2-3 (ตัวพิมพ์ใหญ่อินพุต / เอาต์พุตเท่านั้น) | LDO ลด BOM และพื้นที่บอร์ด | LDO | ความสูงของส่วนประกอบ | ตัวเหนี่ยวนําเพิ่ม 2-4 มม. | แบน (IC เท่านั้น) | ข้อได้เปรียบของ LDO ในการออกแบบที่มีข้อจํากัดด้านความหนา | ค่าใช้จ่ายในการแก้ปัญหา | สูงกว่า (ตัวเหนี่ยวนํา, ความซับซ้อนของ IC) | ด้านล่าง (IC ธรรมดา) | LDO ประหยัดกว่าสําหรับการใช้งานที่มีกระแสไฟต่ํา

การเปรียบเทียบนี้เผยให้เห็นว่าโทโพโลยีทั้งสองไม่ได้เหนือกว่าในระดับสากล ทางเลือกที่เหมาะสมที่สุดขึ้นอยู่กับข้อกําหนดเฉพาะของช่วงแรงดันไฟฟ้าขาเข้ากระแสไฟขาออกเป้าหมายประสิทธิภาพความทนทานต่อเสียงรบกวนและข้อจํากัดทางกายภาพ ในการใช้งานที่มีประสิทธิภาพสูงพร้อมความแตกต่างของแรงดันไฟฟ้าอินพุต-เอาต์พุตที่สําคัญ ตัวแปลง DC/DC จะกู้คืนต้นทุนส่วนประกอบที่สูงขึ้นผ่านข้อกําหนดการจัดการความร้อนที่ลดลงและฮีทซิงค์ที่มีขนาดเล็กลง

สําหรับการใช้งานดรอปเอาต์ต่ําที่ต่ํากว่า 500mA ซึ่งสัญญาณรบกวนเอาต์พุตต้องยังคงต่ํากว่า 100μV LDO จะมอบโซลูชันที่ง่ายกว่าและมีต้นทุนต่ํากว่าแม้ว่าจะเสียเปรียบด้านประสิทธิภาพก็ตาม การออกแบบจํานวนมากใช้โทโพโลยีทั้งสองแบบ: ตัวควบคุมล่วงหน้าแบบสวิตชิ่งสําหรับการแปลงแรงดันไฟฟ้าที่มีประสิทธิภาพตามด้วยตัวควบคุมหลัง LDO สําหรับการกรองสัญญาณรบกวน

4. การวิเคราะห์สถานการณ์การใช้งาน

แอปพลิเคชันที่แตกต่างกันจัดลําดับความสําคัญของพารามิเตอร์ที่แตกต่างกันทําให้การเลือกตัวควบคุมขึ้นอยู่กับบริบทอย่างมาก ส่วนนี้วิเคราะห์สถานการณ์ทั่วไปห้าสถานการณ์และแนะนําโทโพโลยีที่เหมาะสมตามข้อจํากัดการออกแบบที่โดดเด่น

การใช้งานที่ใช้พลังงานจากแบตเตอรี่: เมื่อใช้งานจากแบตเตอรี่ลิเธียมเซลล์เดียว (ช่วง 2.7-4.2V) ทางเลือกจะขึ้นอยู่กับแรงดันขาออกและกระแสไฟ สําหรับเอาต์พุต 1.8V หรือ 3.3V ที่กระแสไฟปานกลาง (>100mA) ตัวแปลงบั๊กแบบสวิตชิ่งให้ประสิทธิภาพ 85-90% เมื่อเทียบกับประสิทธิภาพ 43-79% ของ LDO ตลอดเส้นโค้งการคายประจุแบตเตอรี่ อย่างไรก็ตาม สําหรับโหมดพลังงานต่ําพิเศษที่ต่ํากว่า 10μA LDO สมัยใหม่ที่มีกระแสไฟนิ่งต่ํากว่า 1μA อาจให้ประสิทธิภาพโดยรวมที่ดีกว่าตัวแปลง DC/DC ที่มีกระแสไฟนิ่งสูงกว่า

การใช้งานยานยนต์: ช่วงแรงดันไฟฟ้าอินพุตกว้าง (6-18V สําหรับระบบ 12V, 18-40V สําหรับระบบ 24V) รวมกับโหลดชั่วคราวที่ถ่ายโอนข้อมูลสูงถึง 40V ทําให้จําเป็นต้องใช้ตัวควบคุมการสลับสําหรับโหลดกระแสไฟที่สําคัญ LDO ที่พยายามควบคุมจาก 14V เป็น 5V ที่ 1A จะกระจาย 9W อย่างต่อเนื่อง ซึ่งต้องใช้ความร้อนจํานวนมาก ตัวแปลงบั๊กที่ผ่านการรับรองสําหรับยานยนต์พร้อมสวิตช์ด้านสูงในตัวทําให้การออกแบบนี้ง่ายขึ้นในขณะที่ยังคงประสิทธิภาพสูงตลอดช่วงแรงดันไฟฟ้าอินพุต

การใช้งานแบบอะนาล็อกที่ไวต่อเสียงรบกวน: วงจร RF, ADC ที่มีความแม่นยํา และแอมพลิฟายเออร์เสียงรบกวนต่ําต้องการการกระเพื่อมของอุปทานที่ต่ํากว่า 100μV และ PSRR ที่ยอดเยี่ยม ที่นี่ LDO ยังคงเป็นโซลูชันที่ต้องการ เมื่อประสิทธิภาพเป็นข้อกังวลเช่นกันวิธีการแบบไฮบริดก็ทํางานได้ดี: ใช้ตัวควบคุมล่วงหน้าแบบสวิตชิ่งเพื่อลดแรงดันไฟฟ้าอย่างมีประสิทธิภาพ (เช่น 12V ถึง 5V) จากนั้นใช้ LDO สําหรับการควบคุมขั้นสุดท้าย (5V ถึง 3.3V) โดยที่บทลงโทษด้านประสิทธิภาพน้อยที่สุด แต่การปฏิเสธสัญญาณรบกวนจะสูงสุด

5. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

จากประสบการณ์ภาคสนามและการทบทวนการออกแบบข้อผิดพลาดที่เกิดขึ้นซ้ําหลายอย่างเมื่อใช้ตัวควบคุมแรงดันไฟฟ้า การทําความเข้าใจข้อผิดพลาดเหล่านี้จะช่วยหลีกเลี่ยงการรีสปินกระดานที่มีค่าใช้จ่ายสูง

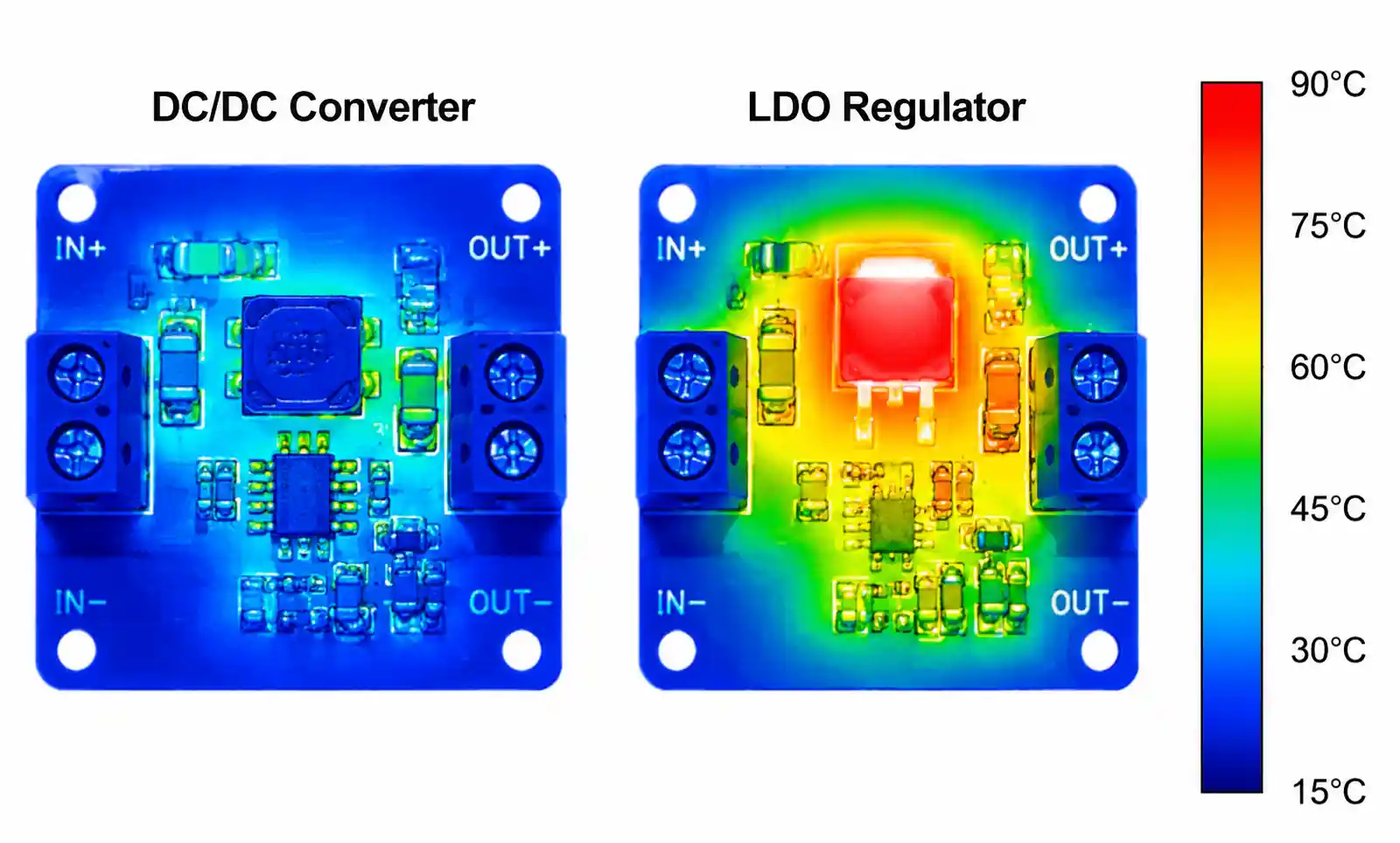

การคํานวณผิดพลาดในการจัดการความร้อน: ข้อผิดพลาด LDO ที่พบบ่อยที่สุดคือการประเมินการกระจายความร้อนต่ําเกินไป การกระจายพลังงานเท่ากับ (V_in - V_out) × I_load LDO 12V ถึง 5V ที่จ่ายไฟ 500mA จะกระจาย 3.5W อย่างต่อเนื่อง ด้วยค่า θ_JA ทั่วไปที่ 40-60°C/W สําหรับแพ็คเกจ SOT-223 ที่ไม่มีการระบายความร้อน อุณหภูมิทางแยกจะเพิ่มขึ้น 140-210°C เหนือสภาพแวดล้อม ซึ่งเกินอุณหภูมิทางแยกสูงสุดของ IC ส่วนใหญ่ (125-150°C) ทําให้การปิดระบบระบายความร้อนหรืออายุการใช้งานสั้นลง คํานวณการกระจายความร้อนในกรณีที่เลวร้ายที่สุดเสมอ และตรวจสอบว่า T_j ยังคงอยู่ในขีดจํากัด: T_j = T_ambient + (กําลัง× θ_JA)

ข้อผิดพลาดของเค้าโครง DC/DC: ตัวควบคุมการสลับมีความไวต่อเค้าโครง PCB เนื่องจากกระแสสวิตชิ่ง di/dt สูง ข้อผิดพลาดที่สําคัญที่สุดคือพื้นที่ลูปที่มากเกินไปในเส้นทางตัวเก็บประจุอินพุต - สวิตช์ - ไดโอด - เอาต์พุต ลูปนี้ทําหน้าที่เป็นเสาอากาศที่แผ่รังสี EMI และสร้างการสะท้อนกลับของพื้นดิน แนวทางปฏิบัติที่ดีที่สุดคือการวางตัวเก็บประจุอินพุตภายในระยะ 5 มม. ของพิน V_in ลดความยาวร่องรอยระหว่างโหนดสวิตชิ่งและไดโอดจับและใช้ระนาบกราวด์ที่เป็นของแข็ง ตัวแบ่งข้อเสนอแนะควรกําหนดเส้นทางออกจากโหนดสวิตชิ่งเพื่อหลีกเลี่ยงการเชื่อมโยงสัญญาณรบกวนความถี่สูงเข้ากับลูปควบคุม

การเลือกตัวเก็บประจุเอาต์พุต: เรกูเลเตอร์ทั้งสองประเภทต้องการการเลือกตัวเก็บประจุเอาต์พุตอย่างระมัดระวัง แต่ด้วยเหตุผลที่แตกต่างกัน LDO ต้องการความจุที่เพียงพอ (โดยทั่วไปคือเซรามิก 10-22μF) เพื่อรักษาเสถียรภาพ LDO บางตัวระบุข้อกําหนด ESR สูงสุดในขณะที่บางตัวระบุ ESR ขั้นต่ําเพื่อความเสถียร ดูเส้นโค้งความเสถียรของแผ่นข้อมูลเสมอ ตัวแปลง DC/DC ต้องการความจุเอาต์พุตเพื่อให้การจัดเก็บพลังงานระหว่างรอบการสลับและควบคุมการกระเพื่อมของเอาต์พุต แรงดันระลอกคลื่นเท่ากับ Δ I_L / (8 × f_sw × C_out) โดยที่ Δ I_L คือกระแสกระเพื่อมของตัวเหนี่ยวนํา การใช้ตัวเก็บประจุผิดประเภท (อะลูมิเนียม ESR สูงแทนเซรามิก ESR ต่ํา) สามารถเพิ่มระลอกคลื่นเกินขีดจํากัดที่ยอมรับได้

การละเมิดแรงดันไฟฟ้าที่ขาดออกนอกเขต: ข้อผิดพลาดทั่วไปเกิดขึ้นเมื่อออกแบบด้วยปริมาตร headroom tage. หากแรงดันไฟฟ้าขาเข้าสามารถลดลงเหลือ 3.5V และคุณต้องการเอาต์พุต 3.3V การดรอปเอาต์ที่มีอยู่คือเพียง 200mV เท่านั้น แม้ว่าเอกสารข้อมูล LDO อาจระบุการออกกลางคันทั่วไป 150mV แต่ค่านี้จะแตกต่างกันไปตามกระแสโหลดและอุณหภูมิ ที่โหลดสูงสุดและอุณหภูมิสูง dropout สามารถเพิ่มขึ้นเป็น 300mV ทําให้เอาต์พุตหลุดออกจากการควบคุม ออกแบบโดยให้ระยะขอบอย่างน้อย 20-30% เหนือระดับการดรอปเอาต์ที่ระบุเสมอ tage ที่กระแสโหลดสูงสุด

โหลดการตอบสนองชั่วคราว: โหลดดิจิตอลที่มีการใช้กระแสพัลซิ่ง (ไมโครคอนโทรลเลอร์เข้า/ออกจากโหมดสลีป, การส่งสัญญาณ RF PA ระเบิด) จะสร้างขั้นตอนการโหลดอย่างกะทันหัน หากตัวควบคุมไม่สามารถตอบสนองได้เร็วพอแรงดันขาออกจะลดลงหรือเกินช่วงความคลาดเคลื่อนที่ยอมรับได้ สําหรับ LDO ตรวจสอบให้แน่ใจว่ามีความจุเอาต์พุตเพียงพอ (ตัวเก็บประจุเซรามิกแบบเร็ว ไม่ใช่อิเล็กโทรไลต์อะลูมิเนียมแบบช้า) เพื่อจ่ายประจุในช่วงชั่วคราว สําหรับตัวแปลง DC/DC แบนด์วิดท์ลูปควบคุมจะจํากัดการตอบสนองชั่วคราว แอปพลิเคชันบางอย่างต้องการความจุฟีดฟอร์เวิร์ดเพิ่มเติมหรืออาจได้รับประโยชน์จากโหมดควบคุมฮิสเทรีติกที่มีการตอบสนองที่เร็วกว่า PWM ความถี่คงที่

อินพุต Voltage Ripple Coupling: เมื่อเรียงซ้อนตัวควบคุมหลายตัวหรือทํางานจากบัสอินพุตที่มีเสียงดัง ให้แน่ใจว่ามีการกรองอินพุตที่เพียงพอ PSRR ของ LDO จะลดลงตามความถี่ (โดยทั่วไปคือ 20-30dB ที่ 100kHz) ดังนั้นสัญญาณรบกวนความถี่สูงบน V_in จึงปรากฏบน V_out โดยมีการลดทอนในระดับปานกลางเท่านั้น การเพิ่มตัวกรอง LC ขนาดเล็กบนอินพุต LDO จะช่วยเพิ่ม PSRR ที่ความถี่เกินแบนด์วิดท์ภายในของ LDO สําหรับตัวแปลง DC / DC ระลอกคลื่นอินพุตที่ความถี่การสลับสามารถจับคู่ผ่านความจุของปรสิตได้ซึ่งต้องใช้เค้าโครงบอร์ดอย่างระมัดระวังและความจุอินพุตที่เพียงพอ

6. การเปรียบเทียบต้นทุน พื้นที่บอร์ด และห่วงโซ่อุปทาน

นอกเหนือจากประสิทธิภาพทางเทคนิคแล้ว การพิจารณาในทางปฏิบัติเกี่ยวกับต้นทุน ขนาดทางกายภาพ และความพร้อมใช้งานของส่วนประกอบมีอิทธิพลต่อการเลือกการออกแบบขั้นสุดท้าย

การวิเคราะห์ต้นทุน: สําหรับการใช้งานที่มีกระแสไฟต่ํา (ต่ํากว่า 500mA) โดยทั่วไปแล้ว LDO จะให้โซลูชันที่มีต้นทุนต่ํากว่าเมื่อพิจารณาปัจจัยทั้งหมด LDO พื้นฐาน 500mA ในแพ็คเกจ SOT-23 มีราคา 0.20-0.40 ดอลลาร์ ต้องใช้ตัวเก็บประจุเซรามิกเพียงสองตัว (รวม 0.10 ดอลลาร์) และใช้พื้นที่บอร์ดน้อยที่สุด ตัวแปลง DC/DC ที่เทียบเท่าต้องใช้ IC $0.50-$1.00, ตัวเหนี่ยวนํา $0.40-$0.80, ตัวเก็บประจุอินพุต/เอาต์พุต และอาจเป็นไดโอดดักจับ รวมเป็น $1.50-$2.50 อย่างไรก็ตาม ที่กระแสไฟที่สูงขึ้น (สูงกว่า 2A) ข้อได้เปรียบด้านประสิทธิภาพของตัวแปลง DC/DC จะช่วยลดต้นทุนฮีทซิงค์ และอาจทําให้ส่วนประกอบของแหล่งจ่ายไฟมีขนาดเล็กลง ซึ่งเปลี่ยนความสมดุลทางเศรษฐกิจ

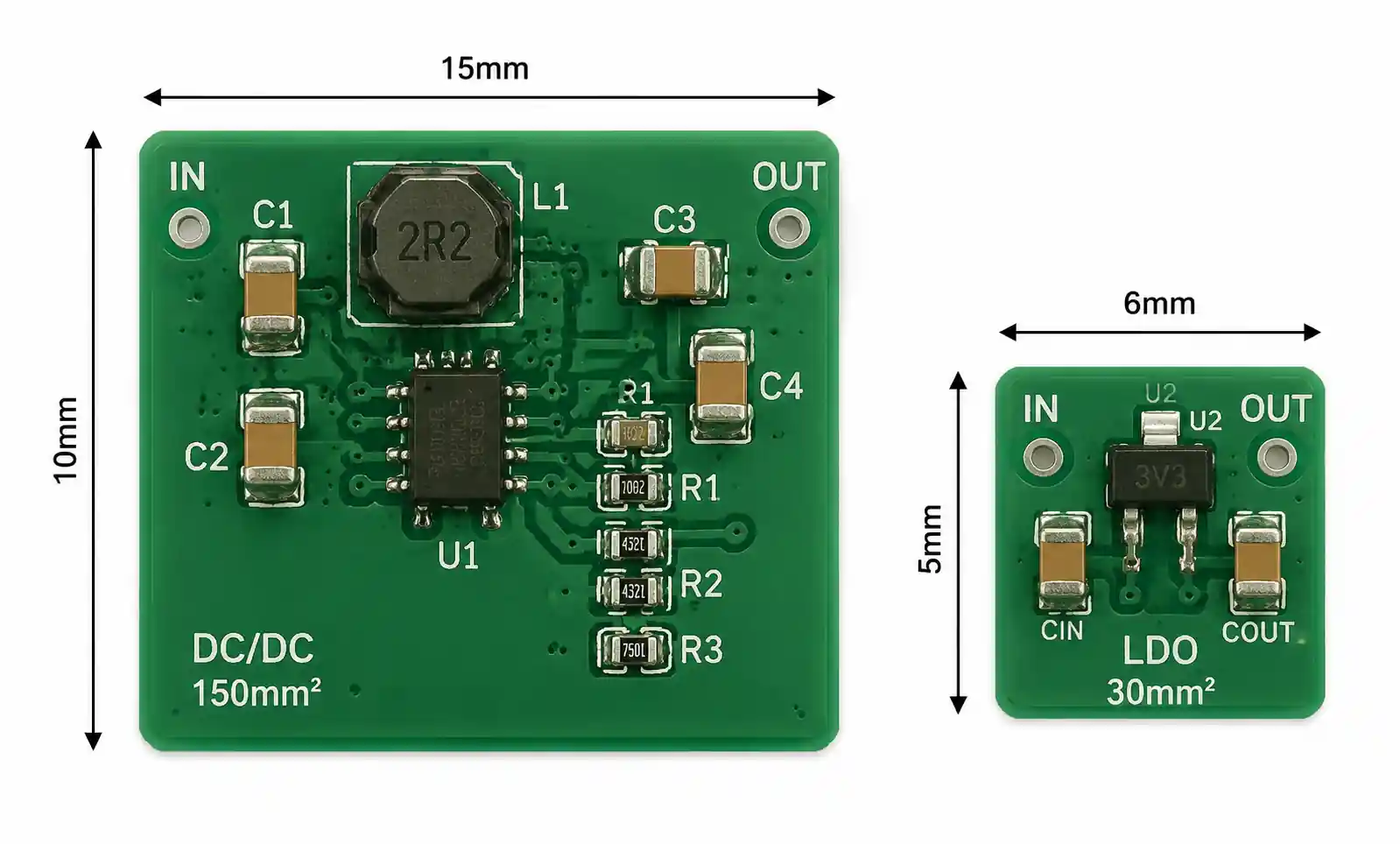

ข้อควรพิจารณาเกี่ยวกับพื้นที่บอร์ด: ข้อจํากัดด้านขนาดทางกายภาพมักกําหนดทางเลือก ตัวเหนี่ยวนําในตัวแปลง DC/DC ใช้พื้นที่ PCB 20-50 มม.² (สําหรับการออกแบบ 1-3A) และต้องการพื้นที่ป้องกันเพิ่มเติมรอบๆ เพื่อลดการมีเพศสัมพันธ์ EMI ในทางตรงกันข้ามโซลูชัน LDO ใช้พื้นที่ทั้งหมด 20-30 มม.²รวมถึงตัวเก็บประจุแบบแยกส่วน สําหรับอุปกรณ์สวมใส่ เซ็นเซอร์ IoT แบบบาง หรือบอร์ดที่มีประชากรหนาแน่น รอยเท้าที่เล็กกว่าของ LDO ให้ข้อได้เปรียบที่เด็ดขาดแม้ว่าจะเสียเปรียบด้านประสิทธิภาพก็ตาม

ปัจจัยห่วงโซ่อุปทาน: ในช่วงที่ส่วนประกอบขาดแคลน ตัวเหนี่ยวนําไฟฟ้าที่มีการเหนี่ยวนําเฉพาะ กระแสอิ่มตัว และพิกัด DCR อาจต้องเผชิญกับระยะเวลารอคอยสินค้าที่ยาวนาน (12-26 สัปดาห์) หรือการจัดสรร โดยทั่วไปแล้ว LDO มาตรฐานและตัวเก็บประจุแบบเซรามิกจะมีตัวเลือกแหล่งที่สองที่กว้างกว่าและระยะเวลารอคอยสินค้าที่สั้นลง เมื่อออกแบบสําหรับการผลิตในวงกว้าง ให้พิจารณาถึงความแข็งแกร่งของห่วงโซ่อุปทานของแต่ละแนวทาง การใช้ตระกูล LDO ทั่วไปในผลิตภัณฑ์หลายรายการช่วยลดความซับซ้อนของสินค้าคงคลัง ในขณะที่การออกแบบ DC/DC อาจต้องใช้ตัวเหนี่ยวนําที่ไม่ซ้ํากันสําหรับการรวมแรงดันไฟฟ้า/กระแสแต่ละชุด

7. เมื่อใดควรใช้ตัวเลือกใด

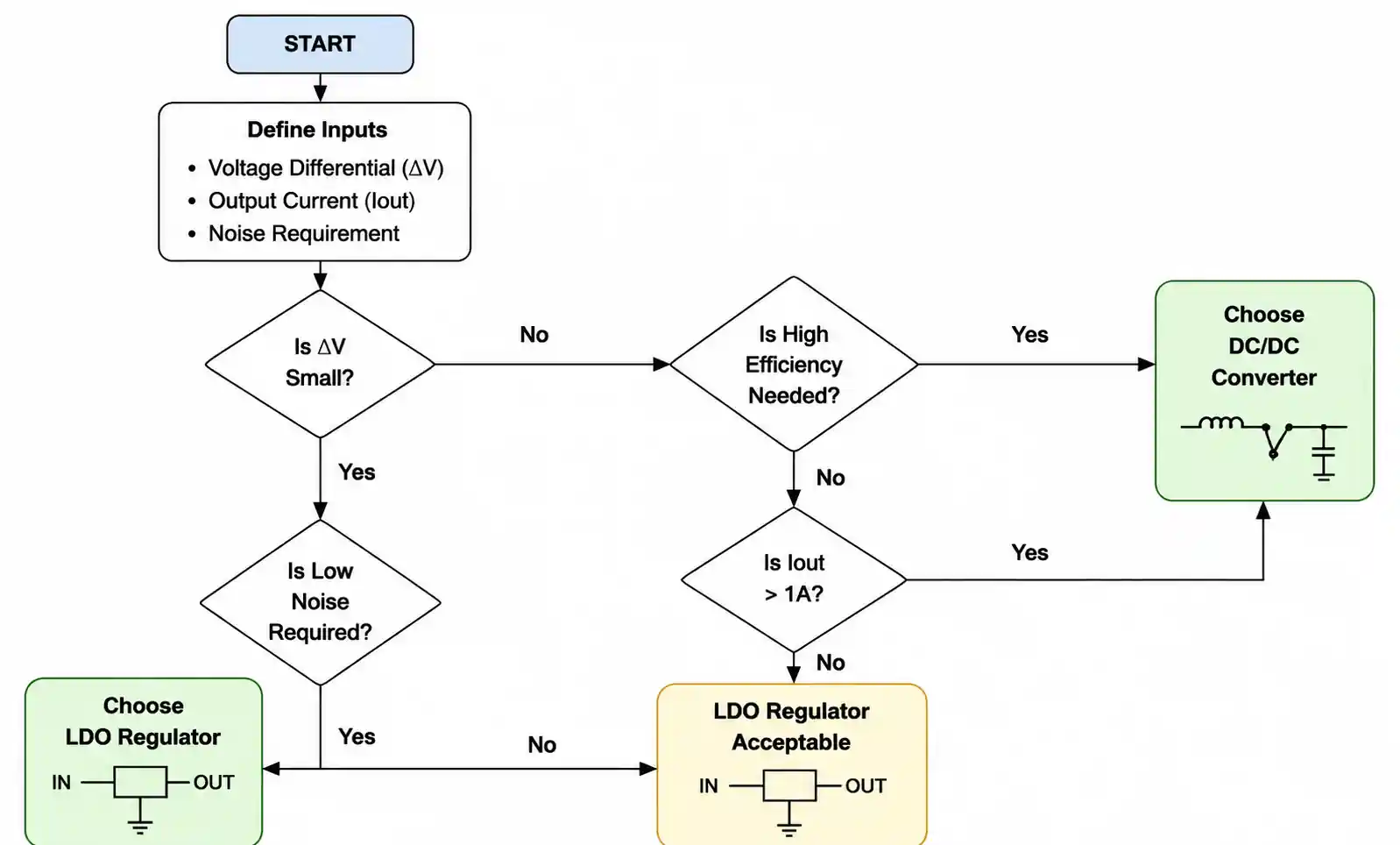

หลังจากวิเคราะห์พารามิเตอร์ทางเทคนิค ข้อกําหนดในการใช้งาน และข้อจํากัดในทางปฏิบัติแล้ว เราสามารถกําหนดเกณฑ์การตัดสินใจที่ชัดเจนสําหรับการเลือกระหว่างตัวแปลง DC/DC และตัวควบคุม LDO

ใช้ตัวควบคุม LDO เมื่อ:

• ความแตกต่างของแรงดันไฟฟ้าอินพุต - เอาต์พุตน้อยกว่า 1.5V และกระแสไฟขาออกต่ํากว่า 500mA บทลงโทษด้านประสิทธิภาพยังคงสามารถจัดการได้ และการกระจายความร้อนจะอยู่ในขอบเขตที่เหมาะสมสําหรับบรรจุภัณฑ์มาตรฐาน
• สัญญาณรบกวนเอาต์พุตต้องต่ํากว่า 100μV RMS เช่น การจ่ายไฟให้กับตัวแปลงอนาล็อกเป็นดิจิตอลที่มีความแม่นยํา PSRR ที่เหนือกว่าของ LDO และสัญญาณรบกวนเอาต์พุตที่ต่ําโดยเนื้อแท้ไม่สามารถจับคู่ได้ด้วยการสลับตัวควบคุมโดยไม่มีการกรองภายหลังอย่างกว้างขวาง
• พื้นที่บอร์ดมีข้อ จํากัด อย่างมาก โดยเฉพาะอย่างยิ่งในการใช้งานที่มีความหนาจํากัด การไม่มีตัวเหนี่ยวนําช่วยให้โซลูชัน LDO พอดีกับโปรไฟล์ความสูงต่ํากว่า 1 มม.
• เวลาในการออกแบบเป็นสิ่งสําคัญ และคุณต้องมีโซลูชันที่ได้รับการพิสูจน์แล้วและมีความเสี่ยงต่ํา LDO ต้องการส่วนประกอบภายนอกน้อยที่สุดและมีความไวต่อรูปแบบเค้าโครงน้อยกว่า
• โหลดเป็นวงจรอะนาล็อกที่ไวต่อสัญญาณรบกวนซึ่งอยู่บนบอร์ดเดียวกันซึ่ง EMI ที่ดําเนินการและแผ่รังสีจากตัวควบคุมการสวิตชิ่งจะต้องมีการป้องกันและการกรองอย่างกว้างขวาง

ใช้ตัวแปลง DC/DC เมื่อ:

• ความแตกต่างของแรงดันไฟฟ้าอินพุต-เอาต์พุตเกิน 3V หรือกระแสไฟขาออกเกิน 500mA เหนือเกณฑ์เหล่านี้การกระจายความร้อนใน LDO จะไม่สามารถใช้งานได้จริงต้องใช้ฮีทซิงค์ขนาดใหญ่ที่ลบล้างข้อได้เปรียบด้านขนาด
• ประสิทธิภาพเป็นเป้าหมายหลักในการออกแบบ โดยเฉพาะอย่างยิ่งในระบบที่ใช้พลังงานจากแบตเตอรี่ซึ่งรันไทม์ที่ยาวนานขึ้นเป็นสิ่งสําคัญ ประสิทธิภาพ 85-95% ของตัวแปลง DC/DC มีประสิทธิภาพเหนือกว่า LDO อย่างมากเมื่อ V_in แตกต่างจาก V_out อย่างมาก
• ช่วงแรงดันไฟฟ้าขาเข้ากว้าง (อัตราส่วนมากกว่า 2:1) เช่น การใช้งานในยานยนต์ (9-18V) หรือระบบอุตสาหกรรม (18-36V) LDO จะกระจายพลังงานที่มากเกินไปที่แรงดันไฟฟ้าอินพุตสูง
• กระแสไฟขาออกเกิน 2A ในระดับปัจจุบันเหล่านี้ค่าใช้จ่ายของฮีทซิงค์ที่เพียงพอสําหรับ LDO จะเกินต้นทุนส่วนประกอบเพิ่มเติมของโซลูชันการสวิตชิ่ง
• การจัดการความร้อนถูกจํากัดเนื่องจากการไหลเวียนของอากาศที่จํากัด อุณหภูมิแวดล้อมสูง หรือบรรจุภัณฑ์ที่ปิดสนิทซึ่งการระบายความร้อนแบบพาความร้อนไม่เพียงพอ

โซลูชั่นไฮบริดที่รวมทั้งสองอย่างเข้าด้วยกัน:

การออกแบบขั้นสูงจํานวนมากใช้วิธีการสองขั้นตอน: ตัวควบคุมล่วงหน้าแบบสวิตชิ่งให้การแปลงแรงดันไฟฟ้าที่มีประสิทธิภาพ ตามด้วยตัวควบคุมหลัง LDO สําหรับการกรองสัญญาณรบกวน ตัวอย่างเช่น ในระบบสัญญาณผสมที่ขับเคลื่อนจาก 12V ให้ใช้ตัวแปลงบั๊กเพื่อลดเหลือ 5V อย่างมีประสิทธิภาพ (ประสิทธิภาพ 92% การสูญเสีย 7%) จากนั้นใช้ LDO เพื่อสร้างแหล่งจ่ายไฟแบบอะนาล็อก 3.3V (ประสิทธิภาพ 66% แต่สูญเสียส่วนต่างขนาดเล็กเพียง 34%) วิธีนี้ให้ประสิทธิภาพโดยรวมประมาณ 61% ในขณะที่ให้พลังงาน 3.3V ที่มีสัญญาณรบกวนต่ําเป็นพิเศษ เทียบกับประสิทธิภาพ 27.5% สําหรับ LDO 12V-to-3.3V โดยตรง

8. คําถามที่พบบ่อย

ถาม: ฉันสามารถขนาน LDO หลายตัวเพื่อเพิ่มความสามารถของกระแสไฟขาออกได้หรือไม่

ตอบ: สามารถขนาน LDO ได้ แต่ไม่แนะนํา ความแตกต่างเล็กน้อยของแรงดันขาออกระหว่างอุปกรณ์ทําให้เกิดความไม่สมดุลในการแบ่งปันกระแส โดย LDO หนึ่งตัวรับภาระส่วนใหญ่ ผู้ผลิตบางรายเสนอ LDO พร้อมพินแบ่งปันกระแสที่ออกแบบมาสําหรับการทํางานแบบขนาน แต่สําหรับกระแสที่สูงกว่า 3A ตัวควบคุมการสวิตชิ่งจะมอบโซลูชันที่เชื่อถือได้มากกว่า

ถาม: เหตุใดตัวแปลง DC/DC ของฉันจึงสร้างสัญญาณรบกวนมากกว่าที่เอกสารข้อมูลระบุ

ตอบ: ระลอกคลื่นเอาต์พุตที่วัดได้นั้นขึ้นอยู่กับเทคนิคการตรวจวัดและเค้าโครง PCB เป็นอย่างมาก ใช้เทคนิคการวัดที่เหมาะสม: สปริงกราวด์โพรบแทนสายกราวด์ยาว วัดที่ตําแหน่งโหลดแทนที่จะเป็นที่เอาต์พุตของตัวควบคุม และตรวจดูให้แน่ใจว่ามีการบายพาสอินพุต/เอาต์พุตที่เพียงพอ เลย์เอาต์ที่ไม่ดีพร้อมการเหนี่ยวนําร่องรอยยาวจะขยายสัญญาณรบกวนการสลับเกินกว่าข้อกําหนดของแผ่นข้อมูลซึ่งถือว่ามีเลย์เอาต์ที่เหมาะสมที่สุด

ถาม: ฉันจะคํานวณค่าตัวเหนี่ยวนําที่ต้องการสําหรับตัวแปลงบั๊กได้อย่างไร

ตอบ: ค่าตัวเหนี่ยวนํากําหนดกระแสระลอกคลื่น ใช้ L = (V_out × (V_in - V_out)) / (Δ I_L × f_sw × V_in) โดยที่ Δ I_L คือกระแสกระเพื่อมที่ต้องการ (โดยทั่วไป 20-40% ของกระแสโหลดสูงสุด) และ f_sw คือความถี่ในการสลับ ตรวจสอบให้แน่ใจว่ากระแสอิ่มตัวของตัวเหนี่ยวนําเกินกระแสตัวเหนี่ยวนําสูงสุด และ DCR ต่ําพอที่จะรักษาประสิทธิภาพ

ถาม: อะไรทําให้ LDO แกว่ง และฉันจะแก้ไขได้อย่างไร

ตอบ: การสั่นของ LDO มักเป็นผลมาจากความจุเอาต์พุตไม่เพียงพอหรือไม่ถูกต้อง LDO ส่วนใหญ่ระบุความจุขั้นต่ําและช่วง ESR เพื่อความเสถียร การใช้เฉพาะตัวเก็บประจุเซรามิกที่มีความจุสูงและ ESR ต่ําเป็นพิเศษสามารถทําให้การออกแบบ LDO บางอย่างที่ไม่เสถียรซึ่งต้องการ ESR ขั้นต่ําสําหรับการชดเชย ตรวจสอบเส้นโค้งความเสถียรของแผ่นข้อมูลและตรวจสอบให้แน่ใจว่าตัวเก็บประจุเอาต์พุตของคุณอยู่ในพื้นที่เสถียร การเพิ่มความต้านทานอนุกรมขนาดเล็ก (0.1-1Ω) บางครั้งทําให้การกําหนดค่าที่มีปัญหามีเสถียรภาพ

ถาม: ฉันสามารถใช้ตัวแปลง DC/DC เพื่อสร้างแรงดันเอาต์พุตเชิงลบได้หรือไม่

ตอบ: ใช่ โดยใช้โทโพโลยี buck-boost หรือ Cuk กลับด้าน ตัวแปลงบั๊กมาตรฐานจะลดแรงดันไฟฟ้าด้วยเอาต์พุตบวกเท่านั้น สําหรับปริมาตรเชิงลบ tag เลือกโทโพโลยีกลับด้านหรือใช้ตัวควบคุมเอาต์พุตเชิงลบเฉพาะ LDO ต้องการแรงดันไฟฟ้าอินพุตเชิงลบเพื่อสร้างเอาต์พุตเชิงลบ ดังนั้นจึงใช้งานได้ก็ต่อเมื่อคุณมีรางจ่ายไฟเชิงลบอยู่แล้ว

ถาม: ฉันจะจัดการกับการถ่ายโอนข้อมูลโหลดชั่วคราวของยานยนต์ด้วยตัวแปลง DC/DC ได้อย่างไร

ตอบ: โหลดดัมพ์ชั่วคราวในระบบยานยนต์ 12V สามารถเข้าถึง 40V เป็นเวลา 400ms ใช้ตัวแปลง DC/DC ที่ได้รับการจัดอันดับสําหรับช่วงชั่วคราวเต็มรูปแบบ หรือเพิ่มการป้องกันอินพุตด้วยไดโอด TVS และตัวต้านทานแบบอนุกรมเพื่อ clamp ชั่วคราวต่ํากว่าพิกัดสูงสุดของตัวแปลง (โดยทั่วไป 40-42V สําหรับตัวแปลงบั๊กเกรดยานยนต์) ตรวจสอบการออกแบบของคุณตรงตามข้อกําหนดการทดสอบพัลส์ ISO 7637-2 เสมอ

ถาม: โหมดความล้มเหลวทั่วไปสําหรับตัวควบคุมแต่ละประเภทคืออะไร

ตอบ: โดยทั่วไป LDO จะล้มเหลวจากความเครียดจากความร้อนเกิน (เกินอุณหภูมิทางแยกสูงสุด) แรงดันไฟเกินอินพุต/เอาต์พุต (เกินพิกัดสูงสุดสัมบูรณ์) หรือแรงดันย้อนกลับบนเอาต์พุต ตัวแปลง DC/DC ล้มเหลวจากความอิ่มตัวของตัวเหนี่ยวนําภายใต้การโอเวอร์โหลด การบายพาสอินพุตที่ไม่เพียงพอทําให้เกิดแรงดันไฟฟ้าพุ่งสูงขึ้นที่ทําให้ IC เสียหาย หรือการพังทลายของหิมะถล่มใน MOSFET แบบสลับระหว่างการปิดเครื่องหากมีเสียงเรียกเข้ามากเกินไป

ถาม: มีความแตกต่างอย่างมีนัยสําคัญใน EMI ระหว่างตัวแปลง DC/DC แบบซิงโครนัสและไม่ซิงโครนัสหรือไม่

ตอบ: ตัวแปลงซิงโครนัสแทนที่ไดโอดจับด้วย MOSFET ด้านต่ํา ซึ่งช่วยปรับปรุงประสิทธิภาพ แต่อาจเพิ่ม EMI เนื่องจากขอบสวิตช์ที่เร็วขึ้นและการกู้คืนย้อนกลับของไดโอดในตัวใน FET ด้านต่ํา การออกแบบที่ไม่ซิงโครนัสมีการสูญเสียสูงกว่าเล็กน้อย แต่อาจสร้าง EMI ความถี่สูงน้อยกว่า สําหรับการใช้งานที่มีความสําคัญต่อ EMI ให้ประเมินโทโพโลยีทั้งสองด้วยการทดสอบการปล่อยมลพิษที่ดําเนินการและแผ่รังสีแทนที่จะถือว่าโทโพโลยีใดดีกว่าในระดับสากล

9. สรุป

เลือกระหว่างตัวแปลง DC-DC และ LDO ใช่ไหม ไม่มีคําตอบที่เป็นสากล ขึ้นอยู่กับความต้องการเฉพาะของคุณ หากการออกกลางคันมีขนาดเล็ก (ต่ํากว่า 1.5 V) และกระแสไฟต่ํากว่า 500 mA LDO จะง่ายกว่า ถูกกว่า และเงียบกว่า สําหรับแรงดันไฟฟ้าที่ลดลงกระแสไฟฟ้าที่สูงขึ้นหรือข้อกําหนดด้านประสิทธิภาพที่เข้มงวดตัวควบคุมการสวิตชิ่งจะชนะแม้จะมีความซับซ้อนเป็นพิเศษด้วยประสิทธิภาพและประสิทธิภาพการระบายความร้อนที่ดีกว่ามาก

การออกแบบที่ชาญฉลาดมากมายผสมผสานทั้งสองอย่าง: DC-DC สําหรับการแปลงพลังงานจํานวนมาก ตามด้วย LDO เพื่อล้างสัญญาณรบกวนสําหรับวงจรอะนาล็อกที่ละเอียดอ่อน ที่ให้ประสิทธิภาพโดยรวมที่ดีที่สุดแก่คุณ ก่อนที่คุณจะตัดสินใจ ให้คํานวณ: คํานวณการกระจายพลังงาน LDO ที่โหลดสูงสุดและปริมาตรอินพุตต่ําสุด tage และจัดวาง DC-DC ของคุณอย่างระมัดระวัง ให้ปฏิบัติตามแนวทางของผู้ผลิตสําหรับลูปกระแสไฟวิกฤต เว้นระยะขอบไว้เสมอ สําหรับแอปพลิเคชันที่ยุ่งยาก โปรดติดต่อทีม FAE หรือตรวจสอบการออกแบบอ้างอิง

และสําหรับการผลิต ให้คัดเลือกตัวอย่างจากซัพพลายเออร์อย่างน้อยสองรายเพื่อรักษาตัวเลือกแหล่งที่สองของคุณและลดความเสี่ยงในห่วงโซ่อุปทาน
