คู่มือการออกแบบ EMI/EMC สําหรับการเลือกชิ้นส่วนอิเล็กทรอนิกส์

การรบกวนแม่เหล็กไฟฟ้า (EMI) เป็นสาเหตุของการทดสอบความสอดคล้องที่ล้มเหลวมากกว่า 30% ในระบบอิเล็กทรอนิกส์กําลังและระบบควบคุมอุตสาหกรรม ส่งผลให้มีการออกแบบใหม่ที่มีค่าใช้จ่ายเฉลี่ย $50,000 ถึง $200,000 ต่อรอบ สําหรับวิศวกรออกแบบ การเลือกส่วนประกอบกรองที่เหมาะสม เข้าใจพฤติกรรมทางไฟฟ้า และการนําแนวทางการจัดวางแผงวงจรที่ถูกต้องมาใช้ จะช่วยป้องกันความล้มเหลวของ EMI/EMC ก่อนการผลิตต้นแบบ คู่มือนี้ให้เกณฑ์การเลือกส่วนประกอบ การวิเคราะห์โทโพโลยีฟิลเตอร์ และเทคนิคการจัดวางที่ผ่านการทดสอบการปล่อยมลพิษ

ที่ Hitop Tech Limited บริการจัดซื้อ ของเราสนับสนุนวิศวกรในการจัดหาชิ้นส่วนที่เป็นไปตามมาตรฐาน EMI/EMC พร้อมข้อมูลการทดสอบจากผู้ผลิตและเอกสารรับรอง

สารบัญ

1. [ความเข้าใจแหล่งที่มา EMI และมาตรฐานกฎระเบียบ] (#emi-sources-standards)
2. [การเลือกส่วนประกอบตัวกรอง: ตัวเก็บประจุและตัวเหนี่ยวนํา] (#filter-ส่วนประกอบ)
3. [กลยุทธ์การกรองโหมดร่วมกับโหมดต่าง] (#cm-dm-filtering)
4. การออกแบบโทโพโลยีตัวกรอง: การกําหนดค่า L, Pi และ T
5. [ผลกระทบของการจัดวางแผงวงจรต่อประสิทธิภาพ EMI] (ผลกระทบ #pcb-การจัดวาง)
6. [ข้อกําหนดชิ้นส่วนสําหรับการทดสอบความสอดคล้อง] (#component-สเปค-การปฏิบัติตาม)
7. คําถามที่พบบ่อย
8. บทสรุป

1. ทําความเข้าใจแหล่งที่มาของ EMI และมาตรฐานกฎระเบียบ

EMI เกิดจากทรานเซียนต์สลับในตัวแปลงพลังงาน, ฮาร์มอนิกนาฬิกาในวงจรดิจิทัล และการสลับโหลดแบบเหนี่ยวนํา การเข้าใจกลไกเหล่านี้จะช่วยเลือกส่วนประกอบเพื่อการกดขี่ที่มีประสิทธิภาพ การปล่อยรังสีที่นําส่งผ่านสายไฟฟ้าและสายเคเบิล (150 kHz ถึง 30 MHz) ขณะที่การแผ่รังสีจะเชื่อมต่อผ่านสนามแม่เหล็กไฟฟ้า (30 MHz ถึง 1 GHz)

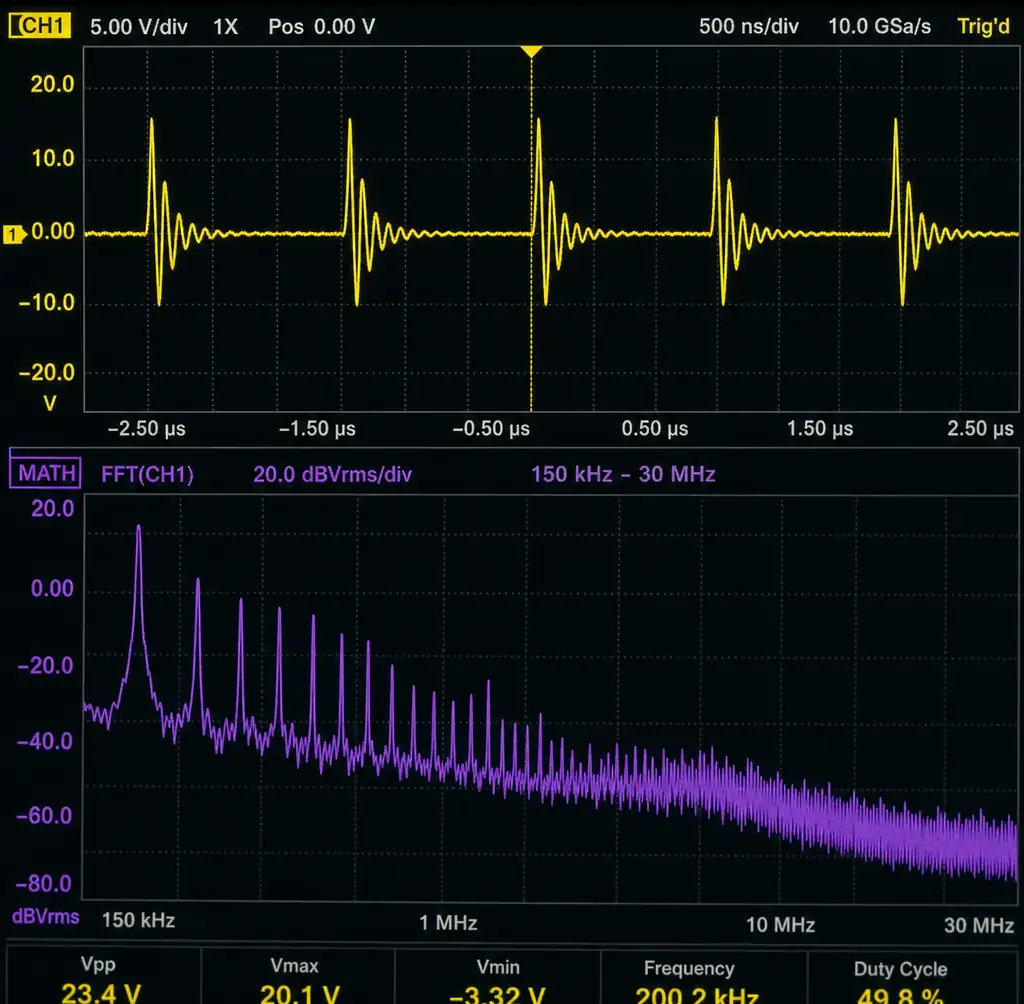

การวัดด้วยออสซิลโลสโคปแสดงคลื่นเสียงรบกวน EMI แบบสวิตเซียนต์พร้อมสเปกตรัมความถี่

ข้อกําหนดด้านการปฏิบัติตามกฎระเบียบแตกต่างกันไปตามแอปพลิเคชันและภูมิภาค อุปกรณ์อุตสาหกรรมเป็นไปตามมาตรฐาน IEC 61000-6-4 (ขีดจํากัดระดับ A, ผ่อนคลายกว่าของใช้ในบ้าน 10 dB) ขณะที่อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภคต้องเป็นไปตาม FCC Part 15B หรือ EN 55032 (ขีดจํากัดระดับ B) ระบบยานยนต์ทํางานภายใต้ CISPR 25 โดยมีข้อจํากัดเฉพาะสําหรับย่านความถี่ต่าง ๆ อุปกรณ์ทางการแพทย์ต้องปฏิบัติตามข้อกําหนดที่เข้มงวดที่สุดภายใต้ IEC 60601-1-2 โดยมีการทดสอบภูมิคุ้มกันเป็นข้อบังคับ

มาตรฐาน	การใช้งาน	การปล่อยก๊าซที่นํามา	การปล่อยรังสี	ข้อกําหนดสําคัญ
FCC ส่วนที่ 15B Class B	อิเล็กทรอนิกส์สําหรับผู้บริโภค	0.15-30 MHz: 46-56 dBμV	30-1000 MHz: 40-46 dBμV/m @ 3m	การปฏิบัติตามข้อกําหนดการใช้งานในที่อยู่อาศัย
EN 55032 คลาส A	อุปกรณ์อุตสาหกรรม	0.15-30 MHz: 66-76 dBμV	30-1000 MHz: 50 dBμV/m @ 10m	ความทนทานต่อสิ่งแวดล้อมอุตสาหกรรม
CISPR 25 คลาส 5	ระบบยานยนต์	0.15-108 MHz: 36-60 dBμV	150 kHz-2.5 GHz: ขีดจํากัดที่เปลี่ยนแปลงได้	สภาพแวดล้อม EMC สําหรับรถยนต์
IEC 60601-1-2	อุปกรณ์ทางการแพทย์	ขีดจํากัด EN 55011 + ส่วนต่าง	80 MHz-2.7 GHz: ภูมิคุ้มกัน 3-10 V/m	ความปลอดภัยของผู้ป่วยมีความสําคัญอย่างยิ่ง

ต้นทุนการทดสอบเป็นตัวขับเคลื่อนแนวทางการออกแบบสําหรับ EMC การทดสอบก่อนความสอดคล้องโดยใช้โพรบระยะใกล้มีค่าใช้จ่ายภายใน 500-2,000 ดอลลาร์ ขณะที่การทดสอบความสอดคล้องเต็มรูปแบบที่ห้องปฏิบัติการที่ได้รับการรับรองมีค่าใช้จ่าย 8,000-15,000 ดอลลาร์ต่อรอบ แต่ละครั้งที่ออกแบบใหม่จะเพิ่มเวลาพัฒนา 4-8 สัปดาห์ ข้อผิดพลาดในการเลือกชิ้นส่วน—ตัวเก็บประจุผิดประเภท ตัวเหนี่ยวนําไม่เพียงพอ การขาดการระงับโหมดร่วม—คิดเป็น 60% ของความล้มเหลวในการทดสอบเริ่มต้น

2. การเลือกส่วนประกอบตัวกรอง: ตัวเก็บประจุและตัวเหนี่ยวนํา

ประสิทธิภาพของตัวกรอง EMI ขึ้นอยู่กับส่วนประกอบที่เป็นปรสิตอย่างมาก ที่ความถี่สูง ตัวเก็บประจุจริงจะแสดงค่าเหนี่ยวนําอนุกรม (ESL) และความต้านทานอนุกรมเทียบเท่า (ESR) ขณะที่ตัวเหนี่ยวนําจะแสดงค่าความจุแบบพาราซิติก การเลือกใช้ส่วนประกอบที่มีลักษณะความถี่สูงที่ดีช่วยให้ตัวกรองมีประสิทธิภาพตลอดช่วงความถี่ที่ให้ความสอดคล้องทั้งหมด

การเลือกตัวเก็บประจุสําหรับการลด EMI

ตัวเก็บประจุ X (แบบสายต่อสาย) จะลดเสียงรบกวนในโหมดต่างสัญญาณ ขณะที่ตัวเก็บประจุ Y (แบบสายต่อกราวด์) จะลดกระแสในโหมดร่วม ตัวเก็บประจุฟิล์ม—โพลีเอสเตอร์ (X1/X2) และโพลีโพรพิลีน (X1)—มีคุณสมบัติ ESL ต่ํา (5-20 nH) และมีคุณสมบัติซ่อมแซมตัวเอง ซึ่งมีความสําคัญต่อความปลอดภัย สําหรับตัวเก็บประจุ X ให้เลือก X2-rated (2.5 kV surge) สําหรับการใช้งาน 230 VAC และ X1-rated (4.0 kV) สําหรับระบบอุตสาหกรรม 400 VAC

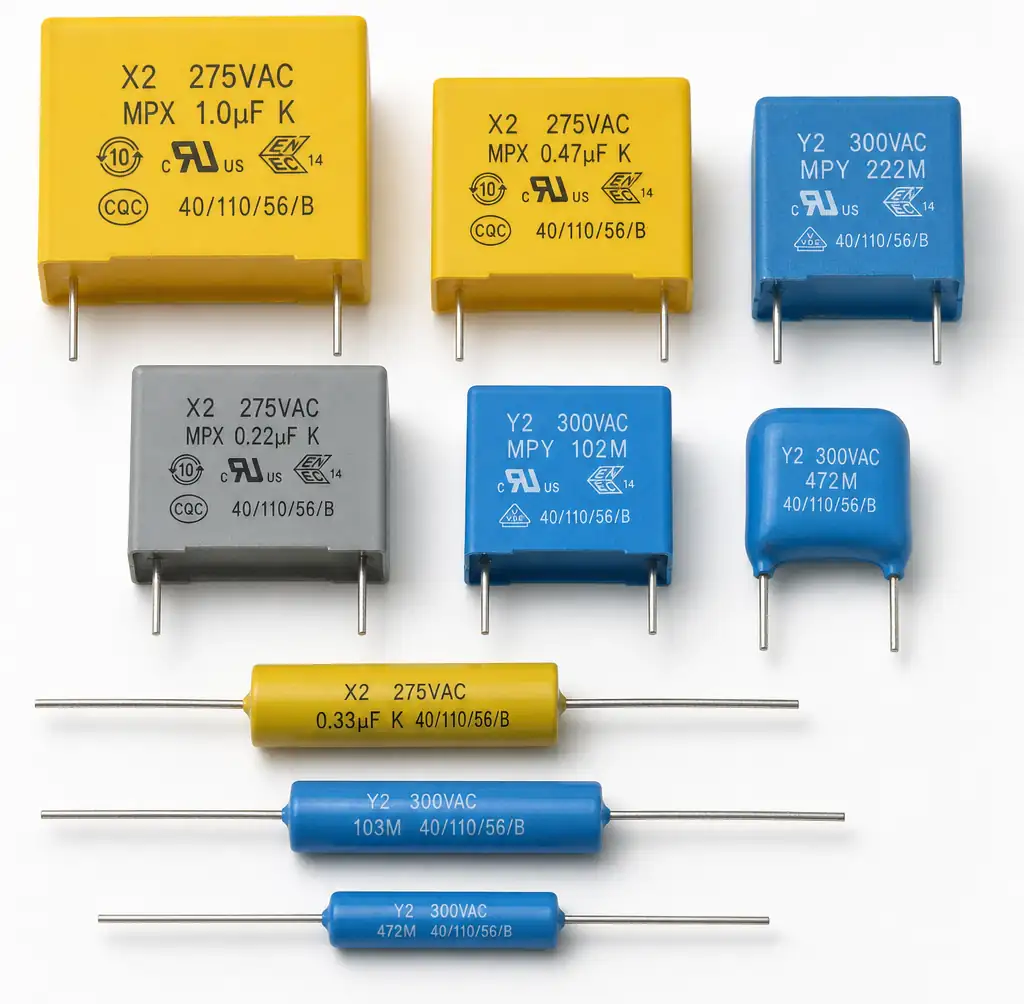

ตัวเก็บประจุนิรภัย X-rated และ Y แสดงโครงสร้างและเครื่องหมายทางกายภาพ

ตัวเก็บประจุ Y เชื่อมต่อสายไฟที่มีไฟฟ้ากับกราวด์ป้องกัน ทําให้เกิดกระแสรั่วไหล มาตรฐานความปลอดภัยจํากัดไว้ที่ 0.25-3.5 mA ขึ้นอยู่กับประเภทอุปกรณ์ ตัวเก็บประจุแบบ Y2 (ไฟกระชาก 5 kV) เหมาะกับอุปกรณ์ Class I ที่มีสายดินป้องกัน ขณะที่ตัวเก็บประจุแบบ Y1 (ไฟกระชาก 8 kV) รองรับงานฉนวนพื้นฐาน ค่าทั่วไปอยู่ในช่วง 1-10 nF เพื่อปรับสมดุลประสิทธิภาพการกรองกับขีดจํากัดกระแสรั่วไหล

คาปาซิเตอร์เซรามิกให้การลดความถี่สูง (10 MHz-1 GHz) เนื่องจาก ESL ต่ํามาก (0.5-2 nH ในแพ็กเกจ 0805) อย่างไรก็ตาม ไดอิเล็กทริกคลาส II (X5R, X7R) แสดงให้เห็นการลดลงของแรงดันไฟฟ้าและอุณหภูมิ—ตัวเก็บประจุ X7R ขนาด 10 μF/25V จะสูญเสียความจุ 60% ที่แรงดันไฟฟ้าที่กําหนด และ 15% ที่อุณหภูมิสุดขั้ว สําหรับการกรองที่สําคัญ ให้ตรวจสอบความจุไฟฟ้าจริงภายใต้สภาวะการทํางาน

ประเภทตัวเก็บประจุ	ช่วงความถี่	ESL ทั่วไป	การใช้งาน	ข้อจํากัดสําคัญ
ฟิล์ม X2 (ต่อบรรทัด)	150 kHz-10 MHz	15-40 nH	การลดเสียงรบกวน DM	ขนาดทางกายภาพที่ความจุสูง
ฟิล์ม Y2 (สายตรงสู่พื้นดิน)	150 kHz-30 MHz	20-50 nH	สัญญาณรบกวนจากกราวด์ CM	ขีดจํากัดกระแสรั่วไหล (ช่วง nF)
MLCC X7R 0805	1-100 MHz	0.8-1.5 nH	บายพาสความถี่สูง	การลดแรงดันไฟฟ้า/อุณหภูมิ, ไมโครโฟนิกส์
MLCC C0G 0603	10-500 MHz	0.5-1.0 nH	การกรองที่เสถียรมาก	ค่าความจุต่ําเท่านั้น

การเลือกตัวเหนี่ยวนําสําหรับการกรอง EMI

โช้กโหมดร่วมช่วยลดเสียงรบกวนที่มีอยู่บนทั้งสองตัวนําโดยไม่กระทบต่อสัญญาณเชิงอนุพันธ์ ความสามารถในการพรุนที่มีประสิทธิภาพ (μe) อยู่ที่ 2,000-10,000 ให้ความต้านทานสูง (1-10 kΩ) ที่ความถี่มากกว่า 1 MHz วัสดุแกนเฟอร์ไรต์—Mn-Zn สําหรับ 150 kHz-10 MHz, Ni-Zn สําหรับ 10-200 MHz—ต้องตรงกับช่วงความถี่เป้าหมาย

ตัวเหนี่ยวนําแบบดิฟเฟอเรนเชียลโหมดจะรับกระแสไฟฟ้าเต็มโหลดและต้องการแกนที่มีความหนาแน่นฟลักซ์อิ่มตัวต่ํา แกนเหล็กผง (MPP, High Flux, Sendust) รองรับการไบแอส DC โดยไม่มีการอิ่มตัวของแกน สําหรับการใช้งาน 5A ควรเลือกตัวเหนี่ยวนําที่มีค่า 6-8A เพื่อรักษาความเหนี่ยวนําภายใต้โหลด—การอิ่มตัวจะลด 100 μH เหลือ 20 μH ทําลายประสิทธิภาพของตัวกรอง

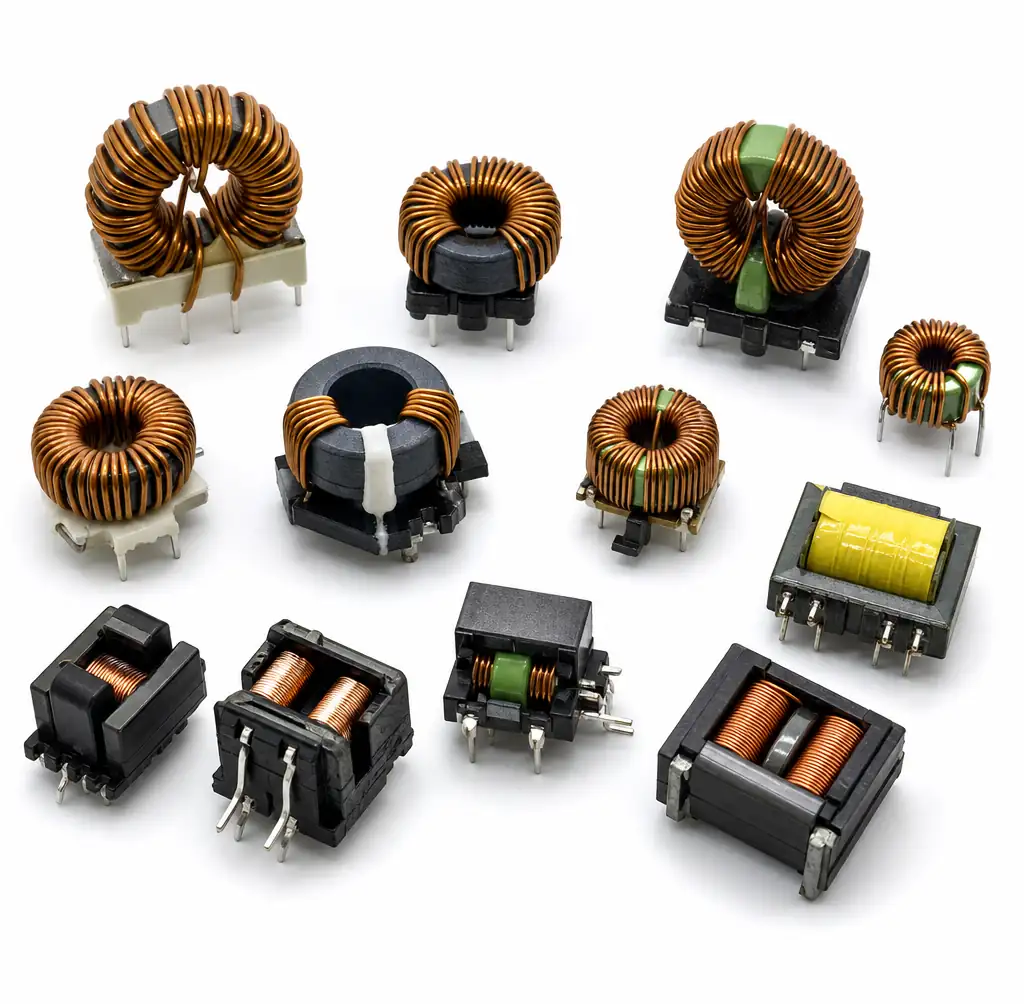

ตัวเหนี่ยวนําโช้กโหมดร่วมที่มีวัสดุแกนเฟอร์ไรต์และการจัดวางขดลวดที่แตกต่างกัน

3. กลยุทธ์การกรองโหมดร่วมกับโหมดต่าง

สัญญาณรบกวน EMI ประกอบด้วยทั้งองค์ประกอบโหมดร่วม (CM) และโหมดดิฟเฟอเรนเชียล (DM) ซึ่งต้องการกลยุทธ์การกรองแยกกัน การวัดด้วยโพรบกระแสจะแยกโหมดเหล่านี้ออกจากกัน—กระแส CM ไหลในเฟสเดียวกันกับทั้งสองตัวนํา ขณะที่กระแส DM ไหลในทิศทางตรงกันข้าม ฟิลเตอร์ที่มีประสิทธิภาพจะครอบคลุมทั้งสองโหมดตลอดช่วงความถี่ทั้งหมด

การกรองโหมดร่วม

โช้ก CM มีอิมพีแดนซ์สูงต่อกระแสในเฟส ในขณะที่ให้อิมพีแดนซ์ต่อกระแสโหลดเกือบเป็นศูนย์ โช้ก CM ขนาด 2 mH ที่มีความสามารถในการพรุน 2,000 ให้ความต้านทาน 12 kΩ ที่ 1 MHz ลดเสียงรบกวน CM ลง 30-40 dB เมื่อจับคู่กับตัวเก็บประจุ Y สําหรับระบบสามเฟส ให้ใช้โช้ค CM แบบสามขดลวด หรือโช้คเฟสเดียวแบบเชื่อมต่อแบบเดลต้า

ประสิทธิภาพของโช้ก CM จะลดลงเมื่อเกินความถี่เรโซแนนซ์ตัวเอง (SRF) เนื่องจากความจุแบบอินเทอร์บิวด์ (โดยทั่วไป 10-50 pF) สําหรับการระงับความถี่บรอดแบนด์ ให้เชื่อมต่อโช้กสองตัวที่ปรับแต่งให้เหมาะกับช่วงความถี่ต่าง ๆ — ตัวหนึ่งสําหรับ 150 kHz-10 MHz โดยใช้เฟอร์ไรต์ Mn-Zn อีกตัวสําหรับ 10-100 MHz โดยใช้เฟอร์ไรต์ Ni-Zn

การกรองโหมดต่าง

ตัวกรอง DM ใช้ตัวเหนี่ยวนําอนุกรมและตัวเก็บประจุชันท์เพื่อสร้างเครือข่าย LC หรือเครือข่ายหลายขั้นตอน การคํานวณความถี่ตัดออกเป็นดังนี้: fc = 1/(2π√LC) สําหรับตัวเหนี่ยวนํา 50 μH ที่มีตัวเก็บประจุ 1 μF fc = 22.5 kHz วิธีนี้ให้การลดทอนประมาณ 40 dB/decade เหนือจุดตัด โดยต้องการระยะห่างจากเป้าหมายต่ําสุด 3-6 เท่าเพื่อให้การลดความถี่มีประสิทธิภาพ

พารามิเตอร์	โช้คโหมดร่วม	ตัวเหนี่ยวนําโหมดดิฟเฟอเรนเชียล	ข้อแลกเปลี่ยนด้านการออกแบบ
ความเหนี่ยวนําต่อขดลวด	1-10 mH ปกติ	10-500 μH ปกติ	CM: ต้องการ Z สูง; DM: จํากัดโดย DCR
กระแสไฟฟ้ากระแสตรง	กระแสไฟฟ้าเต็มโหลด	กระแสไฟฟ้าเต็มโหลด	ความอิ่มตัวของแกนเทียบกับขนาด
วัสดุแกนกลาง	เฟอร์ไรต์ μ สูง (2K-10K)	ผง μ ต่ํา (60-125)	CM: เพิ่ม μ ให้มากที่สุด; DM: หลีกเลี่ยงการอิ่มตัว
ความจุแบบปรสิต	10-50 pF (การไขลวดระหว่างม้วน)	5-20 pF (หมุนต่อหมุน)	จํากัดประสิทธิภาพความถี่สูง
การสูญเสียการแทรก @ 1 MHz	30-50 dB (พร้อมตัวพิมพ์ Y)	20-30 dB (พร้อมตัว X-caps)	CM ครองตลาดการปล่อยก๊าซที่นํามาแล้ว

4. การออกแบบโทโพโลยีฟิลเตอร์: การกําหนดค่า L, Pi และ T

การเลือกโทโพโลยีฟิลเตอร์จะสร้างสมดุลระหว่างข้อกําหนดการลดทอน, อิมพีแดนซ์แหล่งกําเนิด/โหลด และข้อจํากัดทางกายภาพ L-filter แบบขั้นตอนเดียวให้ rolloff 20 dB/decade ขณะที่เครือข่าย Pi และ T หลายขั้นตอนให้ 40-60 dB/decade หากจับคู่อิมพีแดนซ์อย่างถูกต้อง

ตัวกรองแบบ L-section

โทโพโลยีที่ง่ายที่สุดคือใช้ตัวเหนี่ยวนําอนุกรมและตัวเก็บประจุชันท์ อิมพีแดนซ์ของแหล่งกําเนิดมีผลต่อประสิทธิภาพอย่างมาก—อิมพีแดนซ์ของแหล่งกําเนิดต่ํา (สวิตช์คอนเวอร์เตอร์: 0.1-1 Ω) ต้องการการตั้งค่า CL แบบตัวเก็บประจุเป็นหลัก ในขณะที่อิมพีแดนซ์ของแหล่งกําเนิดสูง (ตัวแปลงฟลายแบ็ค: 10-100 Ω) ต้องการการจัดเรียงแบบ LC ที่เหนี่ยวนําเป็นหลัก ความไม่ตรงกันลดการลดทอนลง 10-20 dB

ตัวกรองส่วน Pi

โทโพโลยีไพ (C-L-C) ให้การจับคู่อิมพีแดนซ์สมมาตรและการกรองลําดับที่สอง (40 dB/ทศวรรษ) ตัวเก็บประจุชันท์ตัวแรกจับคู่กับอิมพีแดนซ์ของแหล่งกําเนิด ตัวเหนี่ยวนําอนุกรมให้การแยกวงจร และตัวเก็บประจุตัวที่สองจับคู่กับอิมพีแดนซ์โหลด สําหรับแอปพลิเคชัน SMPS ที่มีอิมพีแดนซ์ต้นทาง 0.5 Ω และสายเคเบิล 50 Ω ค่าทั่วไป: C1 = 10 μF, L = 100 μH, C2 = 0.47 μF

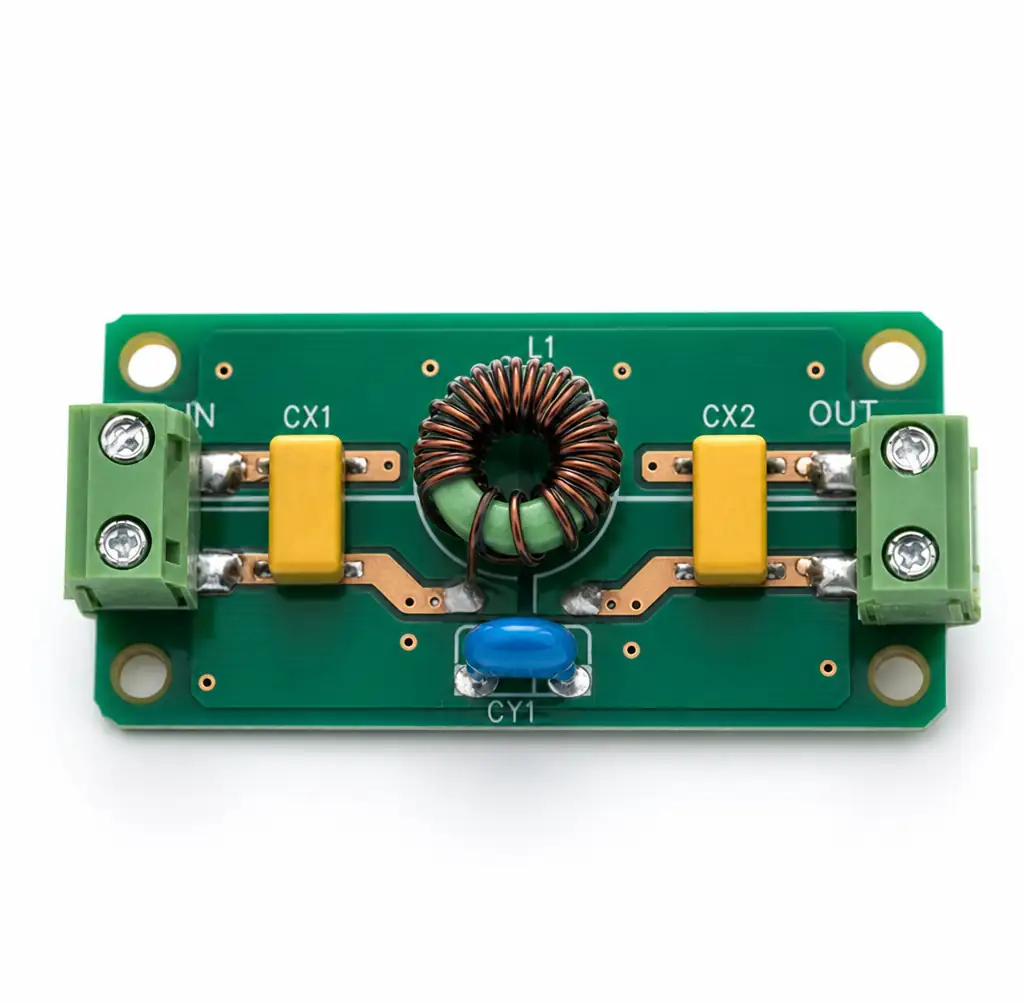

รูปแบบ PCB แสดงตําแหน่งส่วนประกอบฟิลเตอร์ EMI แบบ Pi-section และการกําหนดเส้นทางร่องรอย

การออกแบบแบบ T-section และหลายขั้นตอน

โทโพโลยี T (L-C-L) เหมาะกับการใช้งานที่มีอิมพีแดนซ์แหล่งกําเนิดสูง มอเตอร์ขับเคลื่อนอุตสาหกรรมได้รับประโยชน์จากตัวกรอง T ที่มีการกําหนดค่า 100 μH/1 μF/100 μH ซึ่งให้การลดทอนที่ 45 dB ที่ 1 MHz ในกรณีที่มีความสอดคล้องที่ท้าทาย ให้ต่อสองส่วน Pi พร้อมตัวต้านทานลดแรงสั่นสะเทือน (5-10 Ω) ระหว่างขั้นตอนเพื่อป้องกันการขยายเรโซแนนซ์—ฟิลเตอร์แบบต่อเนื่องที่ไม่มีการลดแรงสั่นสะเทือนสามารถเพิ่มการปล่อยสัญญาณได้ 15-20 dB ที่เรโซแนนซ์

5. ผลกระทบของการจัดวางแผงวงจรต่อประสิทธิภาพ EMI

การเลือกส่วนประกอบเพียงอย่างเดียวไม่สามารถรับประกันการปฏิบัติตาม EMI ได้—การจัดวาง PCB จะสร้างเส้นทางความเหนี่ยวนําและการเชื่อมต่อที่ทําให้ประสิทธิภาพของตัวกรองลดลง 20-40 dB กฎการจัดวางต้องปฏิบัติตามอย่างเป็นระบบตั้งแต่การป้อนพลังงานผ่านขั้นตอนกรองและวงจรสวิตช์

การจัดการการต่อกราวด์และเส้นทางย้อนกลับ

การต่อกราวด์แบบจุดเดียวที่อินพุตฟิลเตอร์ช่วยป้องกันวงจรกราวด์ เชื่อมต่อกราวด์ฟิลเตอร์เข้ากับกราวด์ของแชสซีผ่านสายร่องกว้างเพียงเส้นเดียว (>5 มม.) ห้ามอนุญาตให้กระแสสวิตช์แชร์เส้นทางกลับกับส่วนประกอบตัวกรอง—กระแสสวิตช์ 5A ผ่านตัวเหนี่ยวนํา 10 nH จะสร้างทรานเซียนต์ 50V ที่ความถี่สวิตช์ 1 MHz

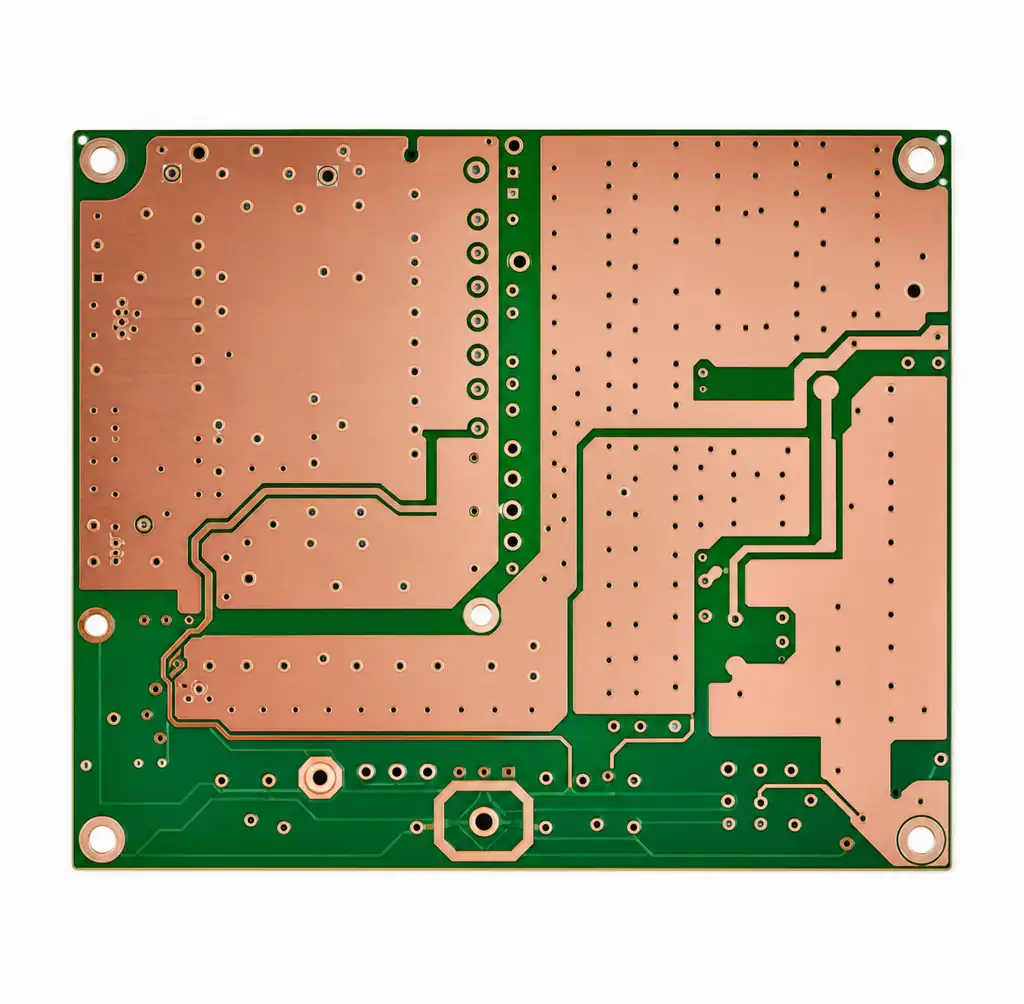

การจัดวางระนาบกราวด์ของ PCB แสดงโซนกราวด์และกราวด์สัญญาณไฟฟ้าแยกกัน

สร้างโซนกราวด์แยกกัน: PGND (พลังงาน/สวิตช์), AGND (ควบคุม/ตรวจจับ), และ EGND (กราวด์/แชสซี) เชื่อมต่อโซนเหล่านี้ที่จุดเดียวเท่านั้น โดยปกติจะอยู่ที่จุดเข้าจ่ายไฟ การเชื่อมต่อกราวด์แบบหลายจุดจะสร้างเสาอากาศแบบลูปที่มีประสิทธิภาพการแผ่รังสีตามพื้นที่ลูป

การวางชิ้นส่วนและการกําหนดเส้นทาง

วางชิ้นส่วนไส้กรองภายในระยะ 25 มม. จากจุดเชื่อมต่อ ส่งเส้นทางพลังงานผ่านส่วนประกอบของตัวกรองก่อนถึงวงจรสวิตช์—การส่งย้อนกลับช่วยให้สัญญาณรบกวนผ่านตัวกรองได้ ลดพื้นที่ลูประหว่างจุดเชื่อมต่อตัวเก็บประจุ X (<100 มม.²) และเส้นทางกราวด์ของตัวเก็บประจุ Y (<50 มม²)

ใช้การเทดินระหว่างขั้นตอนอินพุตและเอาต์พุตของกรองเป็นแนวกั้น EMI เว้นช่องว่างป้องกัน 3-5 มม. ระหว่างร่องขาเข้าและขาออกเพื่อป้องกันการเชื่อมต่อแบบคาปาซิทีฟ ความจุแบบ parasitic coupling 1 pF ระหว่างอินพุตและเอาต์พุตจะลดประสิทธิภาพของฟิลเตอร์ลง 20 dB เมื่ออยู่เหนือ 10 MHz

แง่มุมการจัดวาง	แนวทางปฏิบัติที่แนะนํา	ผลกระทบจากการไม่ปฏิบัติตามข้อกําหนด	วิธีการยืนยันตัวตน
ระยะห่างระหว่างตัวกรองกับขั้วต่อ	ความยาวร่องรอย <25 มม.	การสูญเสีย 10-15 dB ต่อ 50 มม.	วัดด้วยโพรบสนามใกล้
พื้นที่ลูป X-cap	<100 มม.² พื้นที่ปิดล้อม	สูญเสีย 6 dB ต่อการเพิ่มพื้นที่ 2 เท่า	คํานวณจากรูปทรงเลย์เอาต์
Y-cap ลงกราวด์ผ่าน	<10 มม., ช่องแสงหลายช่อง	การสูญเสีย 15-20 dB เหนือ 30 MHz	การวัดอิมพีแดนซ์ TDR
ความต่อเนื่องของระนาบพื้นดิน	อ้างอิงต่อเนื่องภายใต้ตัวกรอง	การเสื่อมสภาพ 10-25 dB หากถูกทําลาย	การแสดงผลกระแสกลับ

6. ข้อกําหนดของส่วนประกอบสําหรับการทดสอบความสอดคล้อง

พารามิเตอร์ของแผ่นข้อมูลต้องสอดคล้องกับสภาพการทํางานจริงในระหว่างการทดสอบความสอดคล้อง อุณหภูมิ แรงดันไฟฟ้า และพฤติกรรมที่ขึ้นกับความถี่มีผลอย่างมากต่อประสิทธิภาพในโลกจริงเมื่อเทียบกับสเปคที่กําหนด

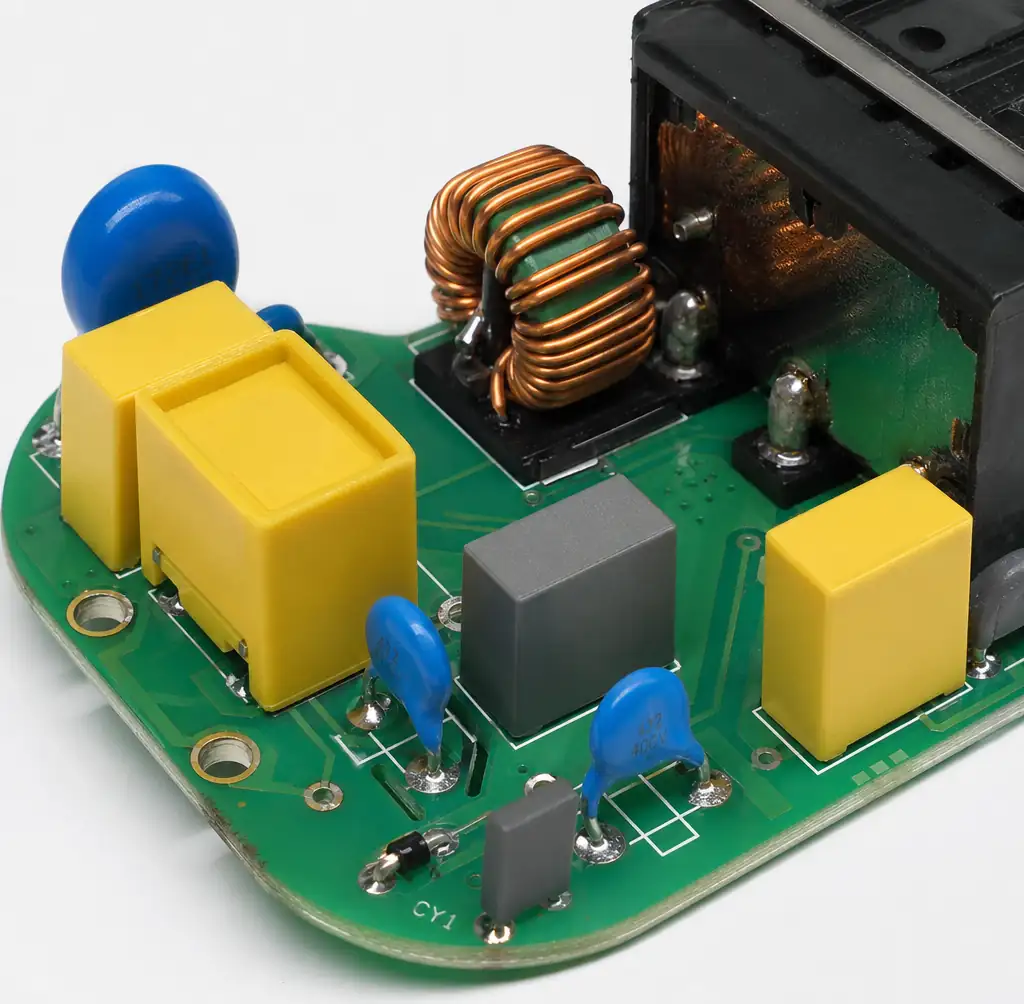

มุมมองระยะใกล้ของส่วนประกอบตัวกรอง EMI แสดงการจัดเส้นทางและระยะห่างของร่องรอยอย่างถูกต้อง

อิมพีแดนซ์ที่ขึ้นกับความถี่

อิมพีแดนซ์ของตัวเก็บประจุตามมา |Z| = 1/(2πfC) ต่ํากว่าความถี่เรโซแนนซ์ตัวเองเท่านั้น เหนือ SRF ESL จะมีอิทธิพลเหนือกว่า และอิมพีแดนซ์จะเพิ่มขึ้นแบบเหนี่ยวนํา ตัวเก็บประจุเซรามิกขนาด 10 μF ที่มี ESL 2 nH จะสั่นสะเทือนที่ 1.1 MHz—มีประสิทธิภาพสําหรับการกรอง 150 kHz ถึง 1 MHz แต่ให้การลดความถี่น้อยที่ 10 MHz

ตรวจสอบค่าความต้านทานของผู้ผลิตเทียบกับกราฟความถี่แทนที่จะพึ่งพาความจุที่กําหนด สําหรับการระงับความถี่บรอดแบนด์ (150 kHz ถึง 100 MHz) ให้ขนานค่าตัวเก็บประจุหลายตัว—10 μF สําหรับความถี่ต่ํา, 0.1 μF สําหรับช่วงกลาง, 10 nF สําหรับความถี่สูง ตรวจสอบให้แน่ใจว่าการติดตั้งด้วยความเหนี่ยวนําต่ํา โดยมีจํานวนผ่านน้อยที่สุดและร่องรอยกว้าง

ค่ากระแสไฟฟ้าและการจัดการความร้อน

กระแสริปเปิล AC ในตัวเก็บประจุกรองสร้างความร้อน I²R ใน ESR ตัวเก็บประจุฟิล์มขนาด 1 μF ที่มี ESR 50 mΩ จะสลายพลังงาน 0.5W ที่กระแสริปเปิล 3A RMS ทําให้อุณหภูมิเพิ่มขึ้น 30-50°C ขึ้นอยู่กับการเชื่อมต่อความร้อน สิ่งนี้เร่งให้เกิดการเสื่อมสภาพและเสี่ยงต่อการเกิดความร้อนเกินตัวในการจัดวางที่กะทัดรัด

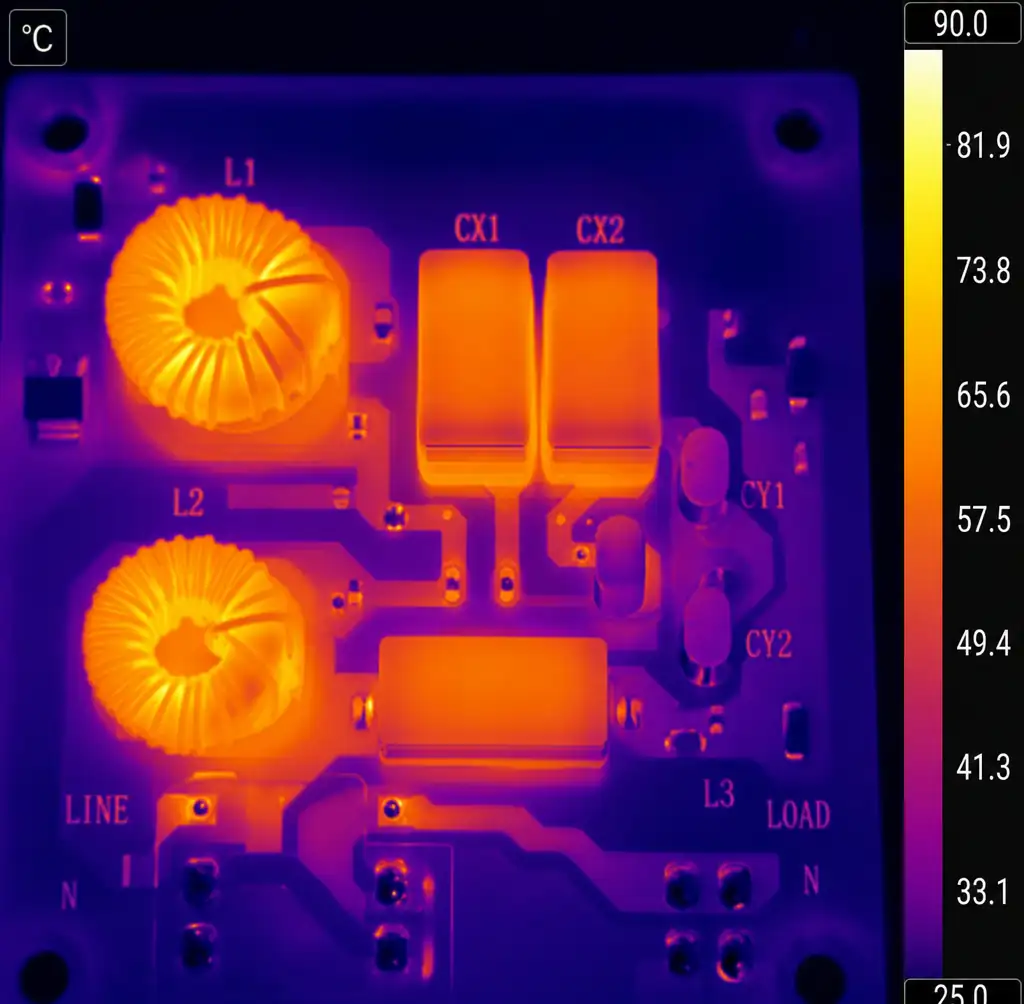

ภาพกล้องความร้อนแสดงการกระจายความร้อนในชิ้นส่วนตัวกรอง EMI ภายใต้ภาระ

โช้ก CM ที่มีไบแอส DC จะประสบกับความร้อนแกนกลางทั้งจากการสูญเสียทองแดงและการสูญเสียแกน การสูญเสียแกนจะเพิ่มขึ้นอย่างรวดเร็วตามความหนาแน่นฟลักซ์—การทํางานที่ฟลักซ์อิ่มตัว 80% จะสร้างความร้อนมากกว่าการทํางาน 50% ถึง 3-5 เท่า เพื่อความน่าเชื่อถือ ให้ลดกระแสเหนี่ยวนําลงเหลือ 70% ของค่าความอิ่มตัว และตรวจสอบการเพิ่มขึ้นของอุณหภูมิภายใต้สภาวะโหลดที่เลวร้ายที่สุด

ข้อกําหนดการลดแรงดันไฟฟ้า

มาตรฐานความปลอดภัยกําหนดให้ต้องลดแรงดันไฟฟ้าสําหรับตัวเก็บประจุ X และ Y ใช้ปัจจัยลดแรงดันไฟฟ้า 60-70% ต่อแรงดันไฟฟ้าที่กําหนด—ตัวเก็บประจุ X2 275 VAC ทํางานได้อย่างปลอดภัยที่แรงดันต่อเนื่อง 165-190 VAC ตัวลดแรงดันไฟฟ้าทรานเซียนต์ (TV) หรือวาริสเตอร์ช่วยป้องกันแรงดันไฟฟ้ากระชากในระหว่างการสลับแรงดันไฟฟ้าและเหตุการณ์ที่เกิดจากฟ้าผ่า

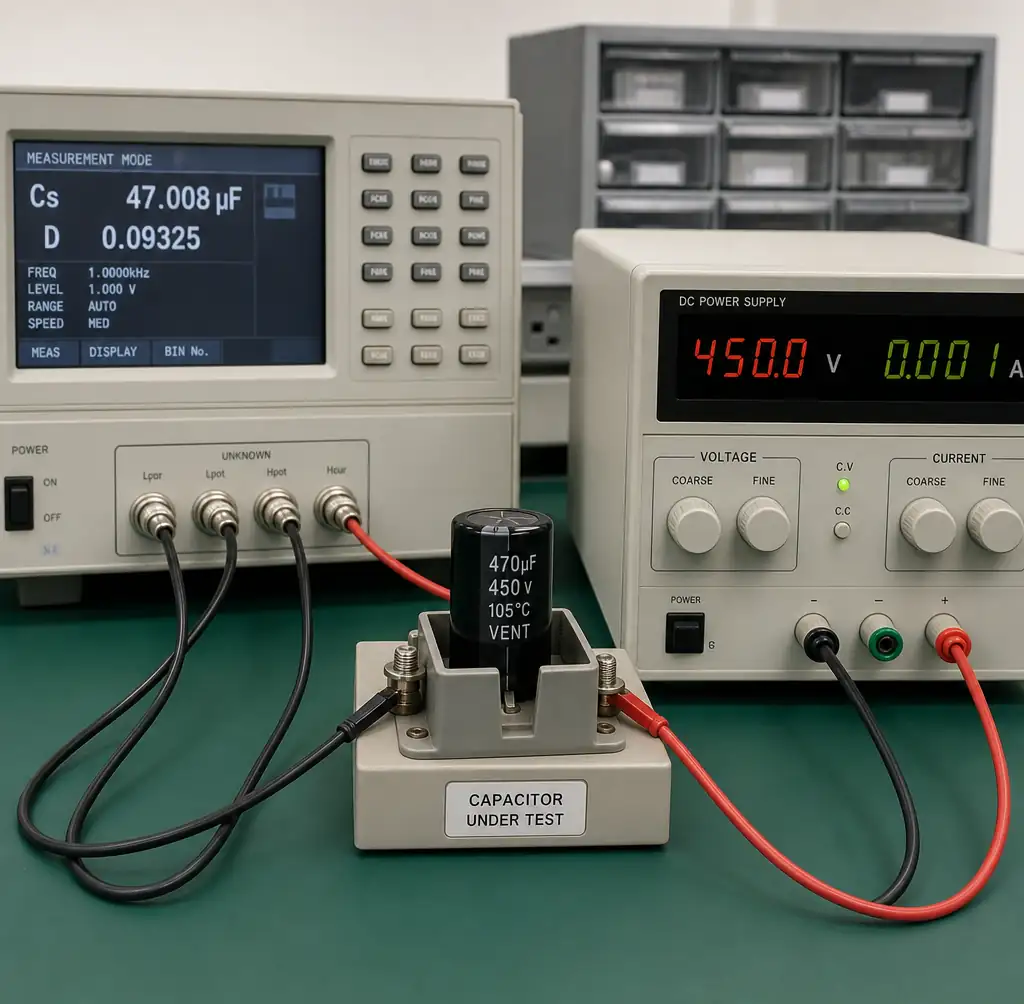

ชุดทดสอบแสดงอุปกรณ์วัดค่าสัมประสิทธิ์แรงดันไฟฟ้าของตัวเก็บประจุ

สัมประสิทธิ์แรงดันไฟฟ้าของตัวเก็บประจุเซรามิกทําให้เกิดการลดค่าอย่างรุนแรงในไดอิเล็กทริกที่มีค่า K สูง ตัวเก็บประจุ X7R 10 μF/25V รักษาแรงดันได้เพียง 4 μF ที่ไบแอส DC 25V สําหรับการกรองลิงก์ DC ในแหล่งจ่ายไฟ ให้ใช้ตัวเก็บประจุฟิล์มสําหรับการกรองหลัก และเซรามิกเฉพาะสําหรับการบายพาสความถี่สูงที่สัมประสิทธิ์แรงดันไฟฟ้ามีผลกระทบน้อยที่สุด

7. คําถามที่พบบ่อย

ความแตกต่างระหว่างตัวเก็บประจุ X และ Y คืออะไร?

ตัวเก็บประจุ X เชื่อมต่อสายต่อสาย (หรือสายต่อกลาง) เพื่อกรองแบบต่างสัญญาณ และไม่สร้างกระแสรั่วไหลในแชสซี ตัวเก็บประจุ Y เชื่อมต่อสายต่อกับกราวด์เพื่อการระงับโหมดร่วม แต่จะสร้างกระแสรั่วไหลที่ถูกจํากัดโดยมาตรฐานความปลอดภัย X-caps มักจะมีอุณหภูมิ 0.1-2.2 μF ขณะที่ Y-caps จะอยู่ในช่วง 1-10 nF เพื่อควบคุมการรั่วไหลต่ํากว่าขีดจํากัดที่กําหนด

ฉันจะเลือกระหว่างแกนเฟอร์ไรต์ Mn-Zn และ Ni-Zn ได้อย่างไร?

เฟอร์ไรต์ Mn-Zn มีความพรุนสูงกว่า (2,000-15,000) เพื่ออิมพีแดนซ์สูงสุดที่ความถี่ต่ํา (150 kHz-10 MHz) ทําให้เหมาะสําหรับการกรองการปล่อยมลพิษแบบนําไฟฟ้า เฟอร์ไรต์ Ni-Zn ให้ความพรุนต่ํากว่า (100-800) แต่ยังคงประสิทธิภาพที่ 200 MHz เหมาะสําหรับการควบคุมการปล่อยรังสีความถี่สูง สําหรับการลดความถี่บรอดแบนด์ ให้ใช้ Mn-Zn สําหรับขั้นกรองหลัก และ Ni-Zn สําหรับการลดทอนความถี่สูงขั้นที่สอง

ฉันสามารถใช้ตัวเหนี่ยวนํามาตรฐานแทนโช้ก CM ได้ไหม?

ตัวเหนี่ยวนํามาตรฐานกรองสัญญาณรบกวนเฉพาะโหมดต่างสัญญาณเท่านั้น และไม่มีการลดเสียงรบกวนในโหมดร่วม เนื่องจากกระแสโหมดร่วมมีอิทธิพลต่อการปล่อยกระแสนําไฟฟ้า (โดยทั่วไปสูงกว่า DM ประมาณ 20-30 dB) การละเว้น CM choke จึงทําให้เกิดความล้มเหลวในการปฏิบัติตามข้อกําหนด การประหยัดต้นทุนจากการกําจัด CM choke จะสูญเสียไปในค่าใช้จ่ายในการออกแบบใหม่และความล่าช้าในตารางเวลา

ทําไมฟิลเตอร์ของฉันถึงทํางานได้แย่ลงบนแผงวงจรพิมพ์เมื่อเทียบกับการจําลองสถานการณ์?

ปรสิตในเลย์เอาต์สร้างความเหนี่ยวนําและการเชื่อมโยงที่ไม่ได้จําลอง การเชื่อมต่อแบบตัวเก็บประจุอินพุต-เอาต์พุตผ่านเส้นทางหรือความไม่ต่อเนื่องของระนาบกราวด์จะข้ามตัวกรอง รอยการเชื่อมต่อที่ยาวจะเพิ่มความเหนี่ยวนําอนุกรมที่ลดประสิทธิภาพของตัวเก็บประจุ เส้นทางกลับกราวด์ที่ใช้ร่วมกันจะเชื่อมโยงสัญญาณรบกวนจากการสวิตช์เข้ากับเอาต์พุตที่กรอง การกรอง EMI ที่ประสบความสําเร็จต้องให้ความสําคัญเท่าเทียมกันกับการเลือกส่วนประกอบและการจัดวาง

อะไรเป็นสาเหตุของเสียงเรโซแนนซ์ของฟิลเตอร์และจะลดเสียงนี้ได้อย่างไร?

ฟิลเตอร์ LC แบบไม่ลดแรงสั่นสะเทือนจะสร้างการขยายความถี่เรโซแนนซ์ Q สูงที่ความถี่เรโซแนนซ์ 10-30 dB เพิ่มความต้านทานการหน่วงแบบอนุกรมกับตัวเก็บประจุ X (โดยทั่วไป 1-10 Ω) หรือใช้เม็ดเฟอร์ไรต์แบบสูญเสียพลังงานที่มีโปรไฟล์อิมพีแดนซ์ควบคุมได้ ความถี่เรโซแนนซ์ต้องหลีกเลี่ยงความถี่การปฏิบัติตามที่สําคัญ—หากเรโซแนนซ์ 150 kHz ตรงกับขีดจํากัดพีค CISPR 25 การปฏิบัติตามจะเป็นไปไม่ได้หากไม่มีการลดแรงสั่นสะเทือน

8. บทสรุป

การปฏิบัติตาม EMI/EMC ผ่านการเลือกส่วนประกอบต้องจับคู่โทโพโลยีของฟิลเตอร์กับลักษณะเสียงรบกวน เลือกตัวเก็บประจุและตัวเหนี่ยวนําตามพฤติกรรมอิมพีแดนซ์ความถี่สูง และออกแบบ PCB เพื่อรักษาประสิทธิภาพของส่วนประกอบ โช้กโหมดร่วมที่ใช้วัสดุเฟอร์ไรต์ที่เหมาะสมจะลดการปล่อยมลพิษหลัก ขณะที่การเลือกตัวเก็บประจุ X และ Y ที่เหมาะสมจะสร้างสมดุลระหว่างประสิทธิภาพการกรองกับข้อกําหนดด้านความปลอดภัย

สําหรับงานอิเล็กทรอนิกส์กําลัง ให้ความสําคัญกับตัวกรองแบบ Pi-section ที่มีเครือข่ายแดมปิ้ง และตรวจสอบสเปกของชิ้นส่วนภายใต้สภาวะแรงดันไฟฟ้าและอุณหภูมิจริง การดําเนินการเลย์เอาต์จะกําหนดว่าการออกแบบที่มีหลักทฤษฎีจะสามารถลดทอนได้ 40 dB หรือล้มเหลวในการปฏิบัติตามข้อกําหนดโดยขอบเขต 6-10 dB
