คู่มือการเลือกขั้วต่อสําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

การเลือกขั้วต่อที่เหมาะสมสําหรับงานอุตสาหกรรมที่ต้องการความทนทาน อาจเป็นความแตกต่างระหว่างการทํางานที่เชื่อถือได้เป็นเวลาหลายปีกับความล้มเหลวในภาคสนามที่มีค่าใช้จ่ายสูง ในโรงงานผลิต แพลตฟอร์มนอกชายฝั่ง และระบบขนส่ง ตัวเชื่อมต่อต้องเผชิญกับอุณหภูมิสุดขั้ว การสั่นสะเทือนอย่างต่อเนื่อง การสัมผัสสารเคมี และการล้างด้วยแรงดันสูง—สภาพที่ทําลายชิ้นส่วนมาตรฐานเชิงพาณิชย์ภายในไม่กี่เดือน เนื่องจากความล้มเหลวของขั้วต่ออุตสาหกรรมคิดเป็น 30-40% ของปัญหาการประกอบสายเคเบิลทั้งหมด การเข้าใจพารามิเตอร์การเลือกที่สําคัญและแนวทางการออกแบบที่พิสูจน์แล้วจึงกลายเป็นสิ่งจําเป็นสําหรับวิศวกรและทีมจัดซื้อ

ที่ Hitop Tech Limited เราช่วยทีมวิศวกรรมจัดหาตัวเชื่อมต่อเกรดอุตสาหกรรมผ่านบริการจัดซื้อของเรา(/procurement.html) ที่สอดคล้องกับข้อกําหนดด้านสิ่งแวดล้อมที่เข้มงวดกับมาตรฐานคุณภาพของผู้ผลิตที่ได้รับการยืนยัน

สารบัญ

1. ความเข้าใจเกี่ยวกับความท้าทายในสภาพแวดล้อมที่รุนแรง
2. [มาตรฐานและการเลือกจัดอันดับ IP] (มาตรฐานการจัดอันดับ #ip)
3. [ประเภทขั้วต่อและการประยุกต์ใช้งาน] (#connector-ประเภท-แอปพลิเคชัน)
4. [ความต้านทานอุณหภูมิและการสั่นสะเทือน] (#temperature-ทนต่อการสั่นสะเทือน)
5. [การเลือกวัสดุสัมผัสและการชุบ] (#contact-วัสดุ-ชุบ)
6. [วงจรการจับคู่และอายุการใช้งาน] (#mating รอบการใช้งาน)
7. คําถามที่พบบ่อย
8. บทสรุป

1. ทําความเข้าใจความท้าทายจากสภาพแวดล้อมที่รุนแรง

สภาพแวดล้อมในอุตสาหกรรมทําให้ตัวเชื่อมต่อต้องเผชิญกับสภาพแวดล้อมที่เกินกว่าการใช้งานในสํานักงานหรืออิเล็กทรอนิกส์สําหรับผู้บริโภคทั่วไป การเข้าใจภัยคุกคามเหล่านี้ช่วยให้จัดลําดับความสําคัญของกลไกการป้องกันและหลีกเลี่ยงการระบุตัวเชื่อมต่อที่อาจล้มเหลวก่อนเวลาอันควรต่ําเกินไป

ภัยคุกคามต่อสิ่งแวดล้อมและผลกระทบ

อุณหภูมิสุดขั้วก่อให้เกิดความเครียดหมุนเวียนความร้อนที่ทําลายความสมบูรณ์ของซีลและขยายความต้านทานการสัมผัส โรงงานอุตสาหกรรมมักมีอุณหภูมิ -40°C ในตู้แช่เย็นหรือการติดตั้งกลางแจ้ง และ +125°C ใกล้เตาเผาหรือห้องเครื่องยนต์ การเปลี่ยนแปลงอุณหภูมิเหล่านี้—ซึ่งมักอยู่ที่ 80°C ถึง 100°C ต่อวัน—สร้างวงจรการขยายและหดตัวที่เปิดช่องว่างเล็ก ๆ ในซีล ทําให้ความชื้นเข้าสู่ผิวได้

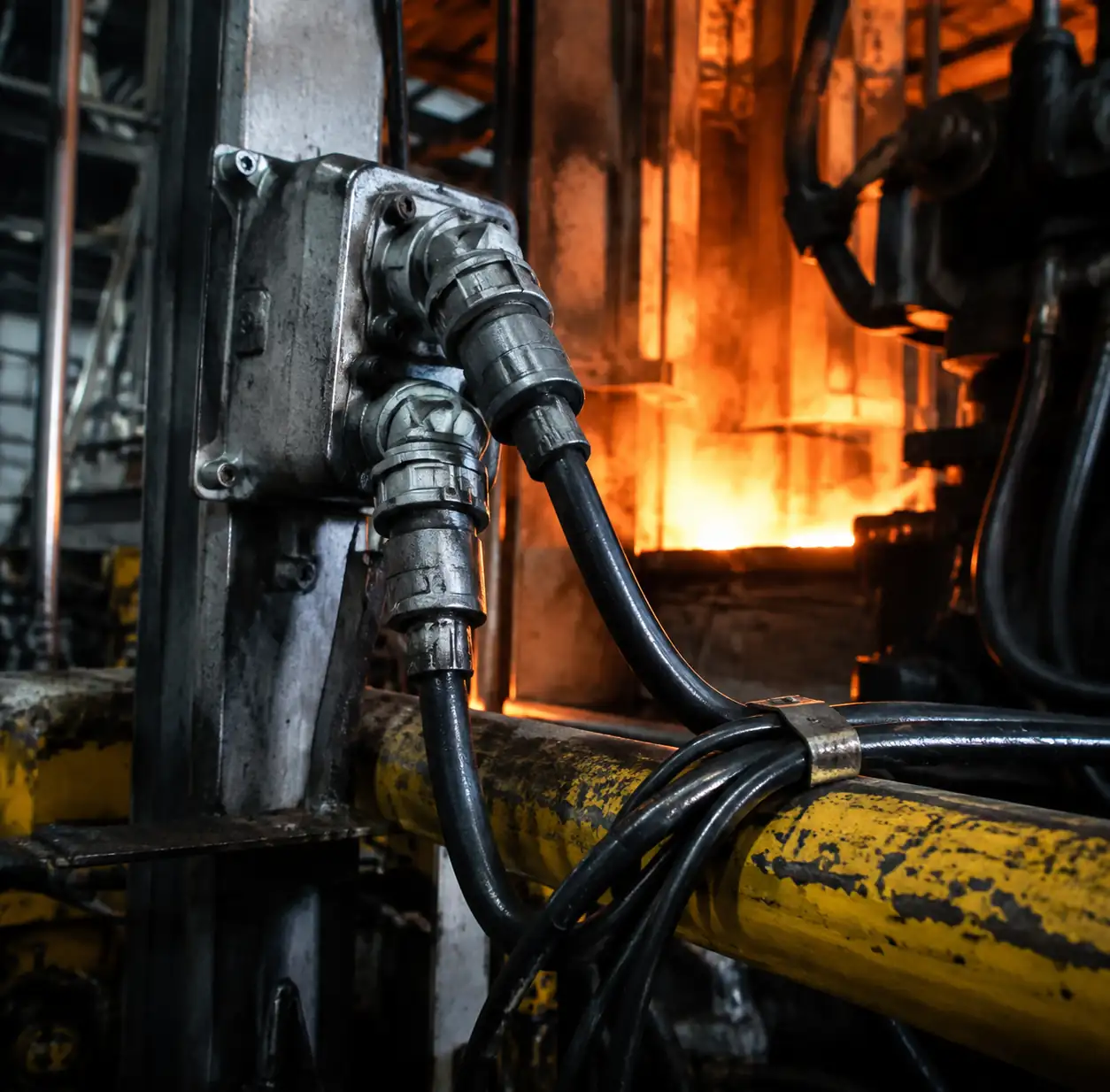

ขั้วต่ออุตสาหกรรมที่ต้องเผชิญกับอุณหภูมิสุดขั้ว การสั่นสะเทือน และสภาพเคมีในโรงงานผลิต

การสั่นสะเทือนทางกล ซึ่งพบได้บ่อยในงานขนส่ง หุ่นยนต์ และเครื่องจักรหนัก จะสร้างความเมื่อยล้าที่จุดสัมผัสและทําให้การเชื่อมต่อเกลียวหลวม การสั่นสะเทือนอย่างต่อเนื่องที่ความถี่ระหว่าง 10 Hz ถึง 2,000 Hz ทําให้เกิดการกัดกร่อนแบบเฟรตติ้ง—การเคลื่อนที่ขนาดเล็กระหว่างพื้นผิวสัมผัสที่ทําให้แผ่นป้องกันสึกหรอและเพิ่มความต้านทานการสัมผัส ขั้วต่อที่รองรับแรงกระแทก 5G สามารถทนต่อแรงกระแทกอย่างกะทันหันได้ แต่การสั่นสะเทือนต่อเนื่อง 10G จะทําให้การเชื่อมต่อเสื่อมสภาพในหลายเดือนหากไม่มีกลไกล็อกที่เหมาะสม

2. มาตรฐานและการคัดเลือกการจัดอันดับ IP

ระบบการจัดอันดับ IP (การป้องกันการเข้าออก) ที่กําหนดโดย IEC 60529 ให้ข้อกําหนดการปกป้องสิ่งแวดล้อมที่เป็นมาตรฐาน การเข้าใจรหัสเหล่านี้ช่วยให้วิศวกรสามารถจับคู่ระดับการป้องกันขั้วต่อกับสภาพสนามจริง แทนที่จะระบุมากเกินไปหรือป้องกันน้อยเกินไป

การถอดรหัสการจัดอันดับ IP

รหัส IP ประกอบด้วยสองหลัก: หลักแรก (0-6) หมายถึงการป้องกันอนุภาคแข็ง และหลักที่สอง (0-9) หมายถึงการป้องกันการไหลเข้าของของเหลว ขั้วต่อ IP67 ให้การป้องกันฝุ่นอย่างสมบูรณ์ (6) และทนต่อการจุ่มชั่วคราวได้ลึกถึง 1 เมตรเป็นเวลา 30 นาที (7)

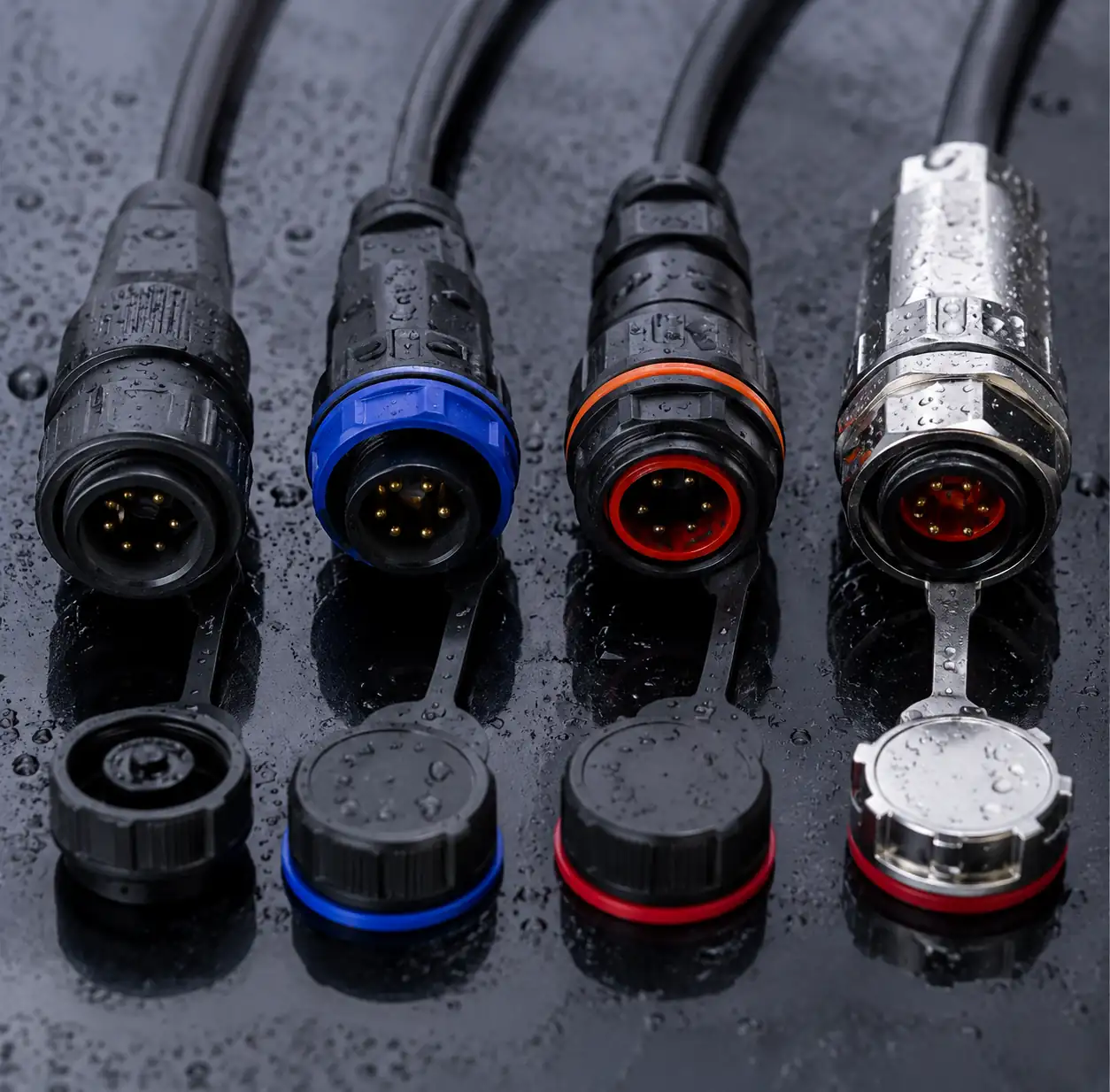

ขั้วต่ออุตสาหกรรมที่แสดงระดับการป้องกัน IP ที่แตกต่างกันตั้งแต่ IP65 ถึง IP69K

สําหรับการใช้งานในอุตสาหกรรม ค่าที่เหมาะสมที่สุดคือ IP65, IP67, IP68 และ IP69K มาตรฐาน IP65 ป้องกันน้ําพุ่งจากทุกทิศทาง เหมาะสําหรับเครื่องมือกลและการผลิตภายในที่มีการล้างเป็นครั้งคราว มาตรฐาน IP67 ซึ่งเป็นเครื่องจักรทํางานหนักในอุตสาหกรรม รองรับการจมน้ําชั่วคราวและออกแบบมาสําหรับระบบอัตโนมัติในโรงงาน การติดตั้งกลางแจ้ง และอุปกรณ์เคลื่อนที่ มาตรฐาน IP68 ช่วยให้สามารถดําน้ําต่อเนื่องได้เกิน 1 เมตร โดยมีความลึกและระยะเวลาที่ผู้ผลิตกําหนด ซึ่งจําเป็นสําหรับการใช้งานทางทะเลและอุปกรณ์ใต้น้ํา

การจัดอันดับ IP	หลักแรก (การป้องกันแบบทึบ)	หลักที่สอง (การป้องกันของเหลว)	การใช้งานทั่วไป
IP20	ป้องกันการสัมผัสนิ้วเท่านั้น	ไม่มีการป้องกันน้ํา	แผงควบคุมภายในอาคาร สภาพแวดล้อมที่สะอาด
IP65	การป้องกันฝุ่นอย่างสมบูรณ์	การป้องกันน้ําพุ่ง	การผลิตภายในอาคาร, เครื่องมือกล
IP67	กันฝุ่น (ไม่ให้สิ่งรบกวนเข้าไป)	แช่ชั่วคราวได้สูงสุด 1 เมตร, 30 นาที	ระบบอัตโนมัติในโรงงาน, การติดตั้งกลางแจ้ง
IP68	กันฝุ่น (ไม่ให้สิ่งรบกวนเข้าไป)	การจมน้ําอย่างต่อเนื่อง (ระบุความลึก)	อุปกรณ์ทางทะเล การใช้งานใต้ทะเล
IP69K	กันฝุ่น (ไม่ให้สิ่งรบกวนเข้าไป)	ล้างด้วยน้ําร้อนแรงดันสูง	การแปรรูปอาหาร, ยา, ล้างรถ

ข้อควรพิจารณาด้านการจัดอันดับ IP ที่สําคัญ

ค่า IP ใช้กับคู่ขั้วต่อที่จับคู่กันภายใต้เงื่อนไขการทดสอบ ขั้วต่อแบบไม่เชื่อมต่อมักจะให้ระดับการป้องกันต่ํากว่าหนึ่งหรือสองระดับ ขั้วต่ออุตสาหกรรมหลายรุ่นระบุ IP67 เมื่อเชื่อมต่อ แต่เฉพาะ IP54 หรือ IP20 เมื่อยังไม่เชื่อมต่อ จึงต้องมีฝาครอบป้องกันสําหรับขั้วต่อที่ไม่ได้ใช้งานในสนาม

มาตรฐานการทดสอบกําหนดทิศทางการติดตั้งในแนวตั้งและระยะเวลาการรับแสงเฉพาะ การติดตั้งจริงที่มีการติดตั้งแบบไม่ตั้งฉากหรือจมน้ําเป็นเวลานานอาจได้รับประสิทธิภาพที่แตกต่างกัน ตรวจสอบให้แน่ใจเสมอว่าการกําหนดค่าที่ทดสอบของขั้วต่อตรงกับทิศทางการติดตั้งและรูปแบบการรับแสงที่คาดหวัง

3. ประเภทของขั้วต่อและการประยุกต์ใช้งาน

สภาพแวดล้อมอุตสาหกรรมใช้สายเชื่อมต่อหลักสามกลุ่ม ได้แก่ ขั้วต่อวงกลม M12, ขั้วต่อวงกลมสําหรับงานหนัก (M23, M40) และขั้วต่อสี่เหลี่ยมผืนผ้าเฉพาะทาง แต่ละแบบมีข้อได้เปรียบเฉพาะสําหรับความต้องการทางกล ไฟฟ้า และสิ่งแวดล้อมเฉพาะ

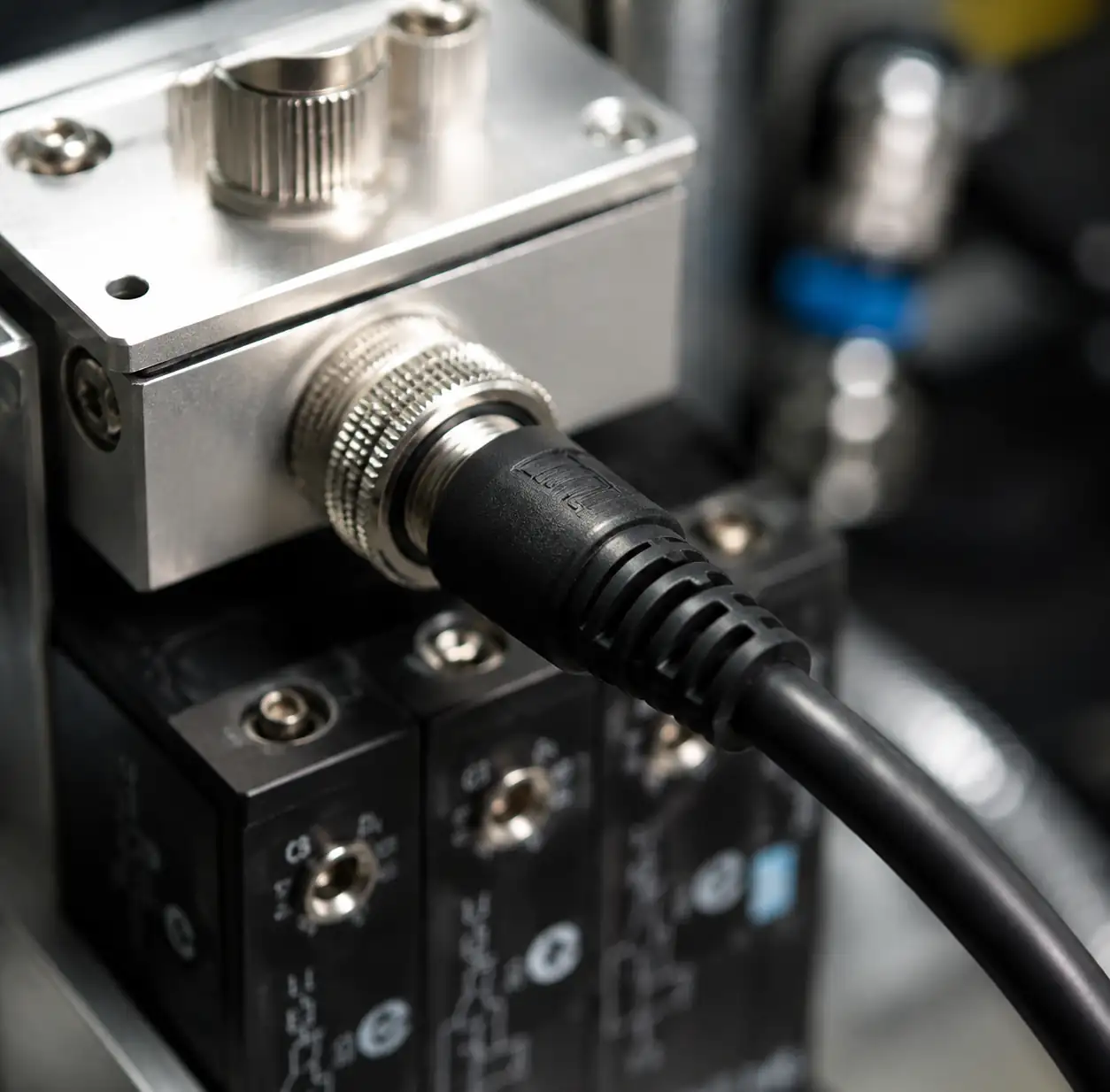

ขั้วต่อวงกลม M12 พร้อมข้อต่อเกลียวติดตั้งในอุปกรณ์อัตโนมัติอุตสาหกรรม

กําลังไฟฟ้าสามารถรับได้ถึง 4A ต่อสัมผัสที่ 250V สําหรับรุ่นกําลัง ขณะที่รุ่นข้อมูลรองรับ Ethernet 10 Gbps ค่าอุณหภูมิครอบคลุมตั้งแต่ -40°C ถึง +125°C หากเลือกซีลที่เหมาะสม ขนาดกะทัดรัด 12 มม. เหมาะกับพื้นที่แคบในหุ่นยนต์ ระบบวิสัยทัศน์ของเครื่องจักร และเครือข่ายเซ็นเซอร์ มาตรฐานรอบการผสมพันธุ์โดยทั่วไปจะถึง 500 รอบสําหรับรุ่นอุตสาหกรรม โดยรุ่นพรีเมียมรองรับ 1,000+ รอบ

ขั้วต่อวงกลมสําหรับงานหนัก

เมื่อแอปพลิเคชันต้องการกําลังไฟฟ้าที่สูงขึ้น (20A ถึง 40A ต่อการสัมผัส), จํานวนการสัมผัสที่สูงขึ้น (สูงสุด 128 ตําแหน่ง) หรือการปกป้องสิ่งแวดล้อมอย่างเข้มงวด ขั้วต่อวงกลมขนาดใหญ่ในรูปแบบ M23, M40 หรือมาตรฐานทางทหารจะเป็นทางออก ขั้วต่อเหล่านี้ใช้กลไกเชื่อมต่อแบบดาบปลายปืนหรือเกลียวที่มีเปลือกโลหะ (โดยทั่วไปเป็นโลหะหล่อสังกะสีหรือสแตนเลส) เพื่อความทนทานสูงสุด

ขั้วต่อสี่เหลี่ยมสําหรับติดตั้งแผง

ขั้วต่อแบบติดแผงแบบสี่เหลี่ยมที่มีการป้องกัน IP65 ถึง IP67 รองรับการใช้งานที่ต้องการความหนาแน่นสัมผัสสูงในพื้นที่แผงจํากัด ขั้วต่อเหล่านี้รองรับขั้วต่อ 6 ถึง 104 จุดในตัวเรือนขนาดกะทัดรัด รองรับความต้องการสัญญาณผสม พลังงาน และข้อมูลในการเชื่อมต่อเดียว การใช้งานทั่วไป ได้แก่ แผงควบคุม PLC, ระบบ HMI อุตสาหกรรม และศูนย์ควบคุมมอเตอร์

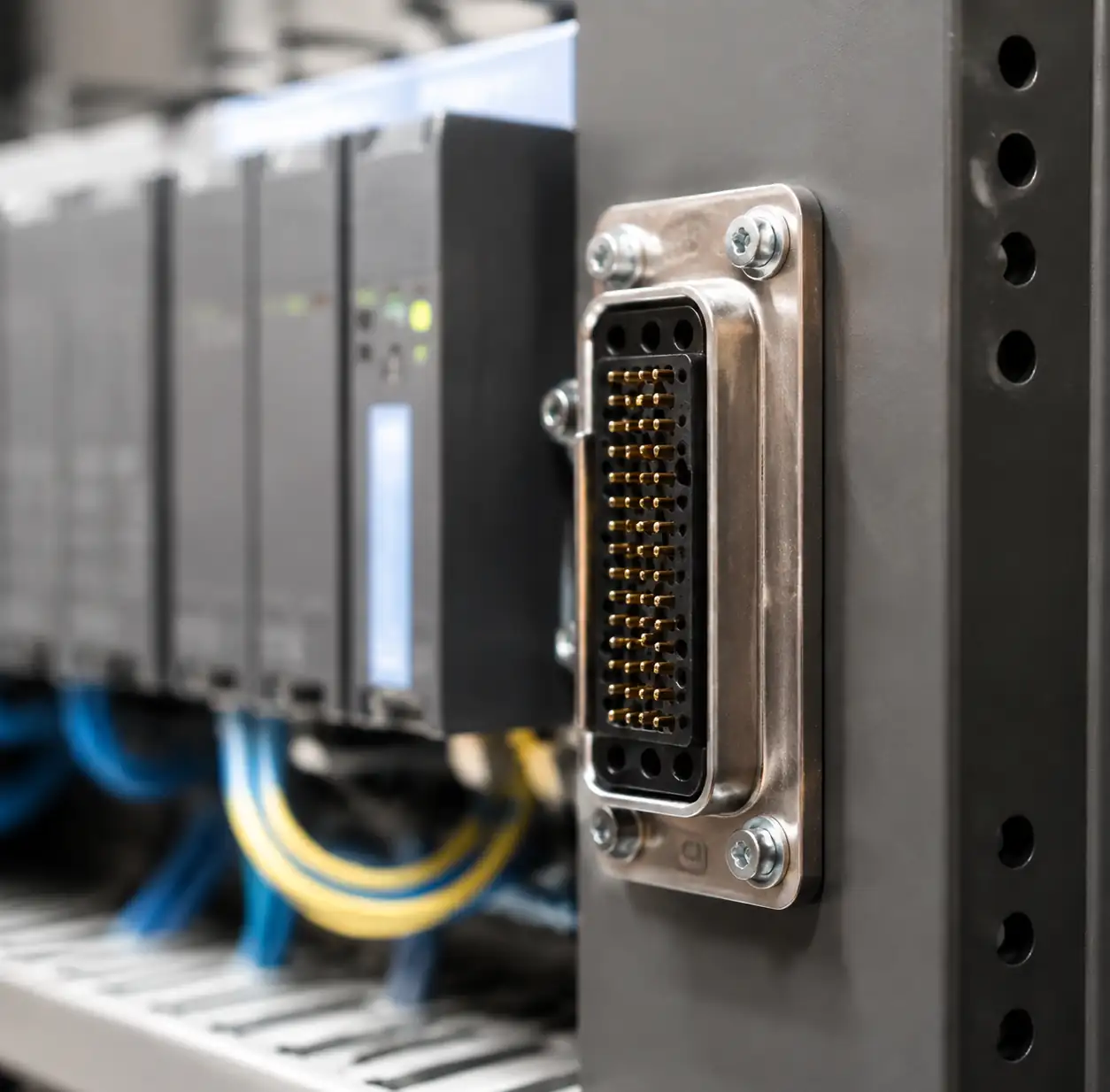

ขั้วต่ออุตสาหกรรมทรงสี่เหลี่ยมติดตั้งบนแผงควบคุมพร้อมหน้าสัมผัสหลายจุดสําหรับการใช้งานบนแผงควบคุม

4. ทนต่ออุณหภูมิและการสั่นสะเทือน

ข้อกําหนดอุณหภูมิและการสั่นสะเทือนเป็นตัวกําหนดความน่าเชื่อถือของขั้วต่อในโรงงานอุตสาหกรรมโดยตรง การระบุพารามิเตอร์ใดพารามิเตอร์หนึ่งต่ําเกินไปจะทําให้เกิดความล้มเหลวในภาคสนามซึ่งเกิดขึ้นหลังจากการติดตั้งหลายเดือน โดยมักเกิดขึ้นในช่วงเวลาที่มีการผลิตสูงสุด

ส่วนประกอบวัดอุณหภูมิ

ค่าความต้านทานอุณหภูมิของตัวเชื่อมต่อขึ้นอยู่กับข้อกําหนดวัสดุสามประการ ได้แก่ อุณหภูมิการยึดเกาะของวัสดุสปริงสัมผัส (โดยทั่วไปคือเบริลเลียมทองแดงถึง +125°C, ฟอสฟอรัสบรอนซ์ถึง +150°C), การเปลี่ยนผ่านหรือจุดหลอมเหลวของวัสดุตัวเรือน (ไนลอน 66 ถึง +120°C, LCP ถึง +260°C) และช่วงอุณหภูมิของอีลาสโตเมอร์ซีล

วัสดุซีลมักกลายเป็นปัจจัยจํากัด ซีลยางไนไตรล์ (NBR) ทํางานได้ตั้งแต่ -40°C ถึง +100°C เหมาะสําหรับการใช้งานภายในอาคารส่วนใหญ่ เอทิลีนโพรพิลีนไดอีนโมโนเมอร์ (EPDM) ขยายช่วงอุณหภูมิต่ําได้ถึง -50°C ขณะรักษาขีดจํากัดสูงสุด +135°C ซึ่งเหมาะสําหรับการติดตั้งกลางแจ้งที่มีอากาศหนาวจัดในฤดูหนาว ซีลฟลูออโรคาร์บอน (FKM/Viton) สามารถทนต่ออุณหภูมิ +200°C และให้ความทนทานต่อสารเคมีได้ยอดเยี่ยม แต่มีราคาสูงกว่า NBR ถึง 3-5 เท่า

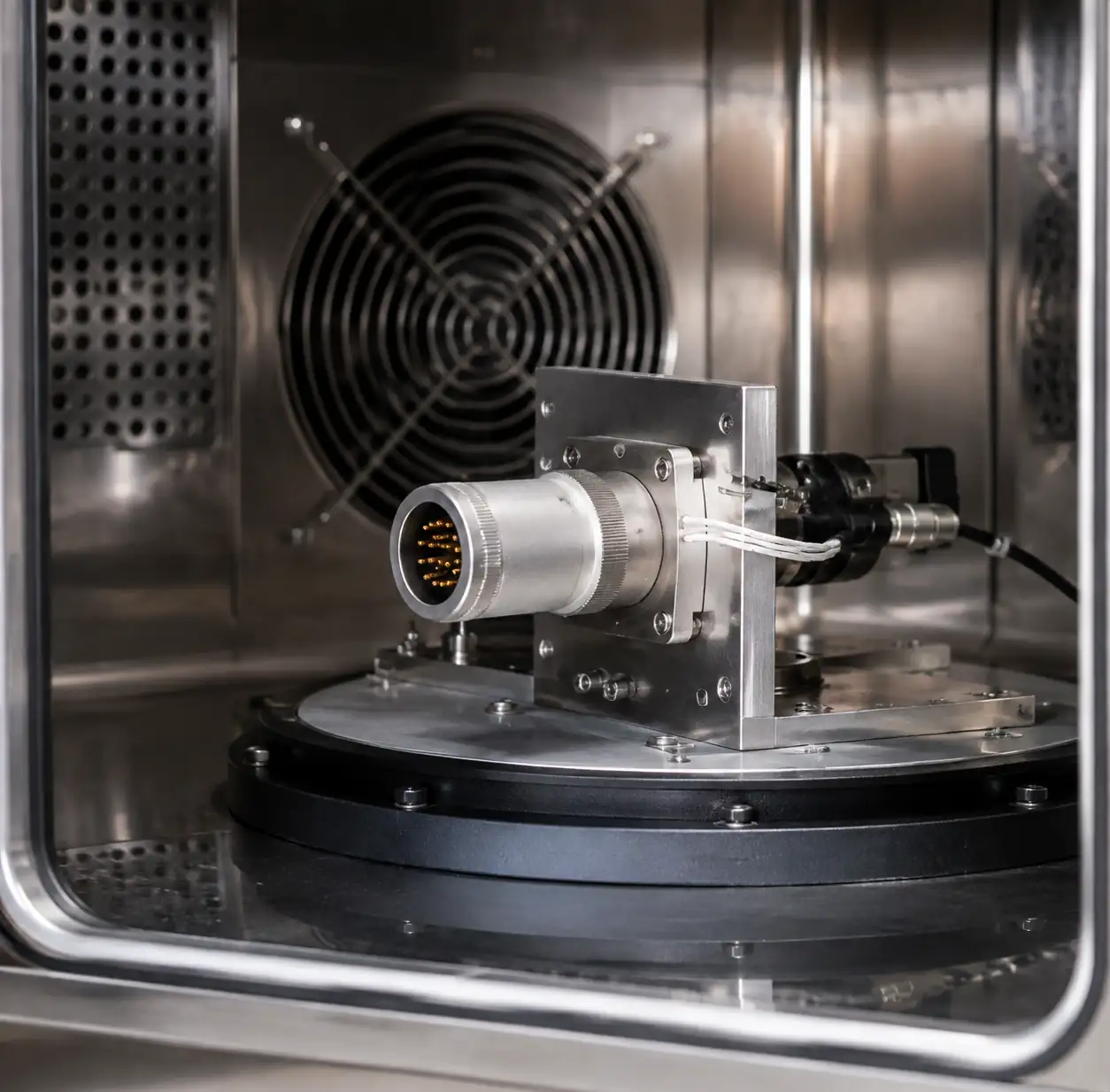

ขั้วต่ออุตสาหกรรมที่กําลังทดสอบอุณหภูมิและการสั่นสะเทือนในห้องทดสอบสิ่งแวดล้อม

การออกแบบทนต่อการสั่นสะเทือน

ความต้านทานการสั่นสะเทือนต้องการการเชื่อมต่อทางกลที่รักษาแรงดันสัมผัสผ่านการเคลื่อนไหวอย่างต่อเนื่อง ข้อต่อเกลียวที่ใช้ในขั้วต่อ M12 และ M23 ทนต่อการคลายตัวเมื่อเกิดแรงสั่นสะเทือนได้ดีกว่าการเชื่อมต่อแบบยึดด้วยแรงเสียดทานหรือแบบล็อกธรรมดา ต้องระบุและตรวจสอบความลึกของการยึดเกลียวที่เหมาะสม (อย่างน้อย 3 รอบเต็ม) และแรงบิดของข้อต่อ (โดยทั่วไป 0.6 ถึง 1.2 N⋅m สําหรับ M12)

การออกแบบหน้าสัมผัสกําหนดความต้านทานการกัดกร่อนของเฟรตติ้ง รูปทรงการสัมผัสหลายจุด โดยที่แต่ละขั้วสัมผัสจะเชื่อมต่อกับซ็อกเก็ตที่จุด 3 ถึง 6 จุดแยก ช่วยกระจายแรงปกติและลดการเคลื่อนที่ขนาดเล็ก หน้าสัมผัสจุดเดียว ซึ่งพบได้บ่อยในขั้วต่อเชิงพาณิชย์ราคาประหยัด จะรวมแรงและการสึกหรอที่จุดเดียว เร่งให้ความต้านทานเพิ่มขึ้น

สเปคแรงสั่นสะเทือน/แรงกระแทก	มาตรฐานการทดสอบ	ข้อกําหนดขั้วต่ออุตสาหกรรม	ตัวอย่างการใช้งาน
การสั่นสะเทือนไซน์	IEC 60068-2-6	10-2,000 Hz, 5G, 10 ชั่วโมงต่อแกน	ระบบอัตโนมัติในโรงงาน, หุ่นยนต์
การสั่นสะเทือนแบบสุ่ม	IEC 60068-2-64	10-500 Hz, 1.5G RMS, 12 ชั่วโมง	อุปกรณ์เคลื่อนที่, ยานพาหนะ
โช้คกลไก	IEC 60068-2-27	50G สูงสุด, 11ms half-sine	อุปกรณ์ขนส่งและบรรจุภัณฑ์
แรงกระแทกจากความร้อน	IEC 60068-2-14	-40°C ถึง +125°C, 100 รอบ	การติดตั้งกลางแจ้ง, ห้องเครื่อง

5. วัสดุสัมผัสและการเลือกการชุบ

ความเสถียรของความต้านทานการสัมผัสตลอดหลายพันรอบการจับคู่และการสัมผัสกับสิ่งแวดล้อมหลายปี ขึ้นอยู่กับการเลือกโลหะฐานและการชุบผิวโดยสิ้นเชิง การเข้าใจการแลกเปลี่ยนระหว่างการนําไฟฟ้า แรงสปริง ความต้านทานการกัดกร่อน และต้นทุน ช่วยให้สามารถปรับแต่งข้อกําหนดการสัมผัสได้อย่างเหมาะสม

วัสดุสัมผัสฐาน

โลหะผสมทองแดงเบริลเลียม (BeCu) ให้การผสมผสานที่เหมาะสมที่สุดระหว่างการนําไฟฟ้า (IACS 45-50%) การยึดแรงสปริง และต้นทุนสําหรับตัวเชื่อมต่ออุตสาหกรรม วัสดุนี้รักษาคุณสมบัติของสปริงได้ตลอดรอบการจับคู่ถึง 500+ รอบ และทนต่ออุณหภูมิการทํางานถึง +125°C โดยไม่ผ่อนคลายความเครียด ฟอสฟอรัสบรอนซ์ให้ประสิทธิภาพคล้ายกันแต่มีต้นทุนต่ํากว่าเล็กน้อยแต่แรงสปริงลดลง เหมาะสําหรับการใช้งานที่มีรอบการผสมที่ต่ํา

สําหรับการใช้งานที่อุณหภูมิสูง (+150°C ถึง +200°C) โลหะผสมทองแดง-นิกเกิล-ดีบุกจะรักษาคุณสมบัติของสปริงไว้ในขณะที่ BeCu จะนิ่มตัวลง โลหะผสมเฉพาะทางเหล่านี้มีราคาสูงกว่า BeCu มาตรฐาน 40-60% แต่ช่วยป้องกันการเสียหายของขั้วสัมผัสในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูง เช่น การควบคุมเตาเผาและระบบจัดการเครื่องยนต์

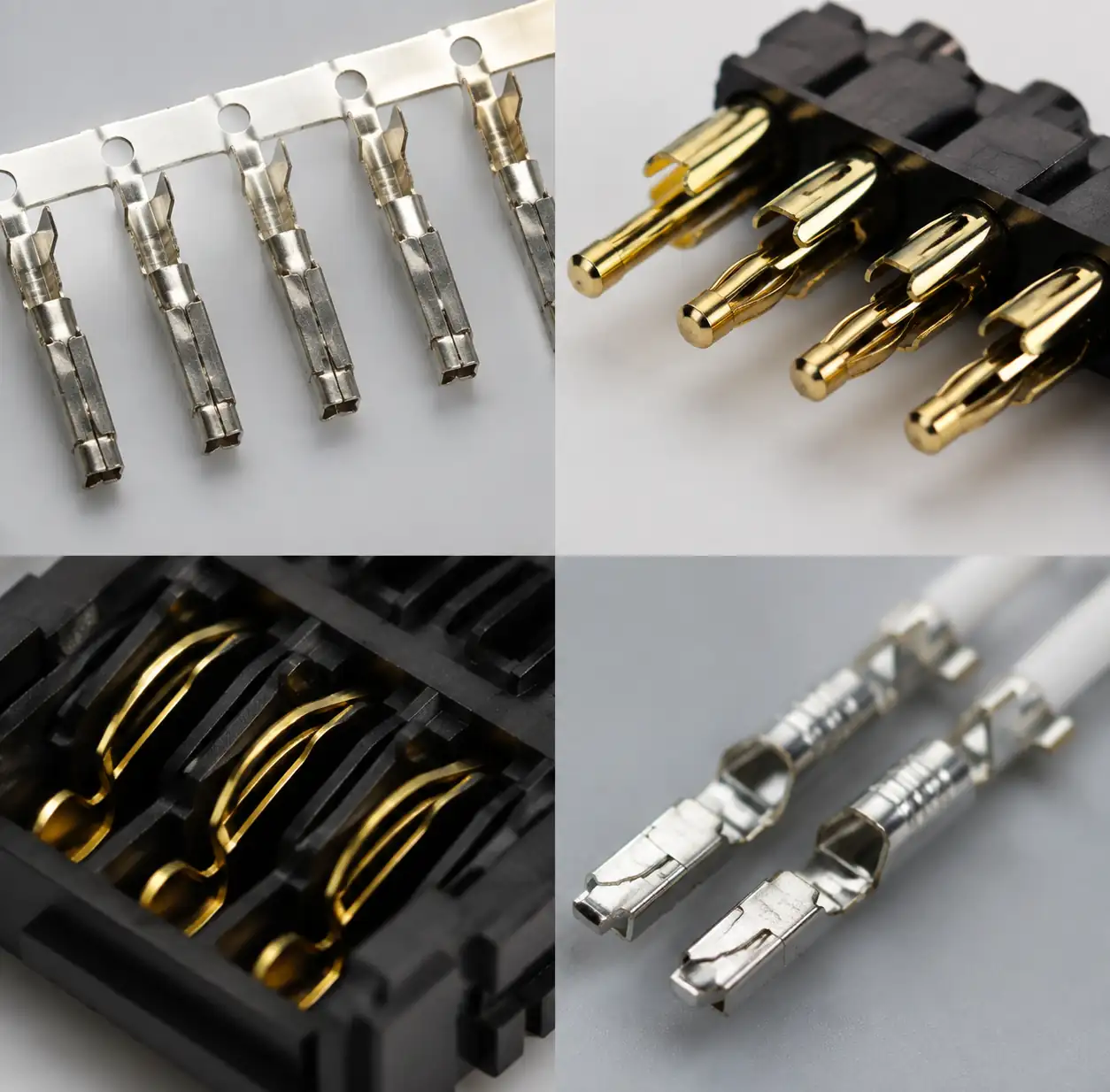

มุมมองจุลภาคของขั้วต่ออุตสาหกรรมที่แสดงการชุบทองและดีบุกบนวัสดุฐานทองแดง

ระบบชุบสัมผัส

การชุบทอง (หนา 0.76 ถึง 1.27 ไมครอนบนแผ่นนิกเกิล) ให้ความต้านทานการสัมผัสต่ําที่สุดและการป้องกันการกัดกร่อนสูงสุด ทําให้จําเป็นสําหรับสัญญาณสัมผัสที่ทํางานต่ํากว่า 100mA ซึ่งฟิล์มออกไซด์ไม่สามารถถูกแรงสัมผัสเจาะได้ ผิวสีทองนุ่มจะเช็ดทําความสะอาดระหว่างการผสมพันธุ์ รักษาความต้านทานต่ําผ่านหลายร้อยรอบ อย่างไรก็ตาม การชุบทองเพิ่มราคา $0.50 ถึง $2.00 ต่อสัมผัส และสึกหรอในงานที่มีรอบการผสมสูง

การชุบเงินซึ่งเคยพบได้ทั่วไปในขั้วต่ออุตสาหกรรม ได้ถูกแทนที่ไปมากเนื่องจากการหมองหมองและการเกิดซัลไฟเดชันในบรรยากาศอุตสาหกรรมที่มีสารประกอบกํามะถัน หากยังใช้งานอยู่ จะต้องมีการซีลสภาพแวดล้อมอย่างน้อย IP67 การชุบนิกเกิลทําหน้าที่เป็นชั้นกั้นชั้นใต้แผ่นเป็นหลัก ป้องกันการแพร่ผ่านทองแดงผ่านชั้นทองหรือดีบุก

6. วงจรการผสมพันธุ์และอายุการใช้งาน

ค่ารอบการต่อเติมจะวัดจํานวนครั้งที่ขั้วต่อสามารถทนต่อการทํางานเชื่อมต่อ-ตัดการเชื่อมต่อได้ก่อนที่ความต้านทานการสัมผัสจะเกินขีดจํากัดที่ยอมรับได้หรือการยึดติดทางกลล้มเหลว การจัดอันดับเหล่านี้ส่งผลโดยตรงต่อช่วงเวลาการบํารุงรักษาและต้นทุนรวมของการเป็นเจ้าของสําหรับโรงงานอุตสาหกรรม

การเข้าใจการเสื่อมสภาพของวงจรการผสมพันธุ์

แต่ละรอบการผสมพันธุ์จะสึกกร่อนแผ่นสัมผัสในระดับจิ๋วผ่านการขัดสีและแรงเสียดทานทางกล การชุบทอง แม้จะทนต่อการกัดกร่อน แต่ก็มีความนุ่มและสึกหรอจนถึงแผ่นรองนิกเกิลหลังจากผ่าน 100 ถึง 500 รอบ ขึ้นอยู่กับแรงปกติและความแม่นยําในการจัดเรียง เมื่อทองสึกหรอ ความต้านทานการสัมผัสจะเพิ่มขึ้น 5-10× เนื่องจากนิกเกิลที่แข็งกว่าจะสร้างความต้านทานต่อสัมผัสที่สูงขึ้น

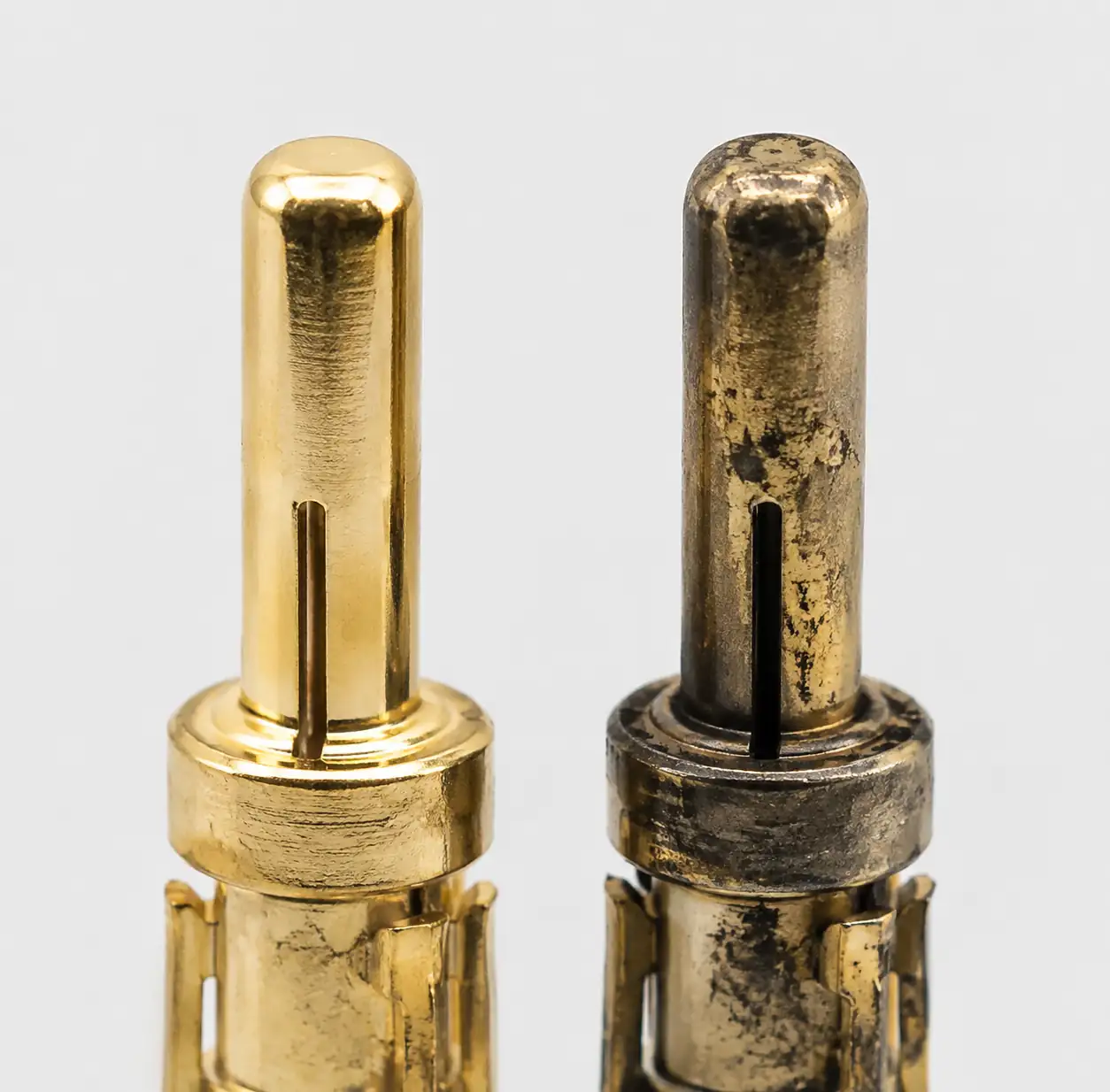

การเปรียบเทียบขั้วต่ออุตสาหกรรมใหม่และมือสองแสดงการสึกหรอหลังจากการจับคู่หลายรอบ

หน้าสัมผัสชุบดีบุกแสดงลวดลายการสึกหรอที่แตกต่างกัน รอบการผสมพันธุ์ 10-20 รอบแรกจะช่วยเพิ่มความต้านทานการสัมผัส เนื่องจากการผสมพันธุ์จะทําลายฟิล์มออกไซด์บนพื้นผิว หลังจาก 50-100 รอบ ขึ้นอยู่กับการออกแบบสัมผัสและแรงปกติ ดีบุกจะเริ่มเกิดการสึกหรอจากกาวและความต้านทานเพิ่มขึ้น รูปทรงสัมผัสที่เหมาะสมพร้อมระยะเช็ดที่ควบคุมได้ (0.5 ถึง 1.0 มม.) ช่วยลดการกัดกร่อนและยืดอายุการใช้งาน

ขั้วต่ออุตสาหกรรมกําหนดระดับรอบการจับคู่ภายใต้สภาวะทดสอบที่ควบคุมได้ ได้แก่ การจัดแนวที่ถูกต้อง แรงสอดที่กําหนด และสภาพแวดล้อมที่สะอาด การติดตั้งภาคสนามที่มีการจัดแนวผิดปกติ ปนเปื้อน หรือเทคนิคการใส่ที่ไม่เหมาะสม (การใส่บางส่วน การเคลื่อนไหวแบบโยก) จะลดอายุการใช้งานรอบจริงเหลือ 30-50% ของค่าที่กําหนด

ข้อกําหนดรอบการใช้งานเฉพาะ

ประเภทการติดตั้งกําหนดระดับรอบการจับคู่ที่ต้องการ การติดตั้งแบบติดตั้งถาวร เช่น ระบบวิสัยทัศน์ของเครื่องจักร หรือการเชื่อมต่อ PLC ที่ตัดการเชื่อมต่อเฉพาะสําหรับการบํารุงรักษาหรือเคลื่อนย้ายอุปกรณ์ ต้องการค่าการหมุนขั้นต่ํา—25 ถึง 50 รอบก็เพียงพอสําหรับอายุการใช้งาน 10+ ปี อุปกรณ์เปลี่ยนเครื่องมืออย่างรวดเร็ว แหล่งจ่ายไฟแบบสลับขณะร้อน หรืออุปกรณ์ทดสอบที่ประสบกับการหมุนเวียนรายสัปดาห์หรือรายวัน ต้องการค่ารอบ 500 ถึง 1,000+ รอบ

สําหรับขั้วต่อที่เกินรอบที่กําหนด ให้ใช้การตรวจสอบตามสภาพโดยวัดความต้านทานสัมผัสเป็นระยะ การเพิ่มขึ้นของความต้านทานเกิน 50% ของค่าเริ่มต้นบ่งชี้ว่าใกล้สิ้นสุดอายุการใช้งาน และอนุญาตให้เปลี่ยนใหม่ตามแผนก่อนที่สนามจะล้มเหลว

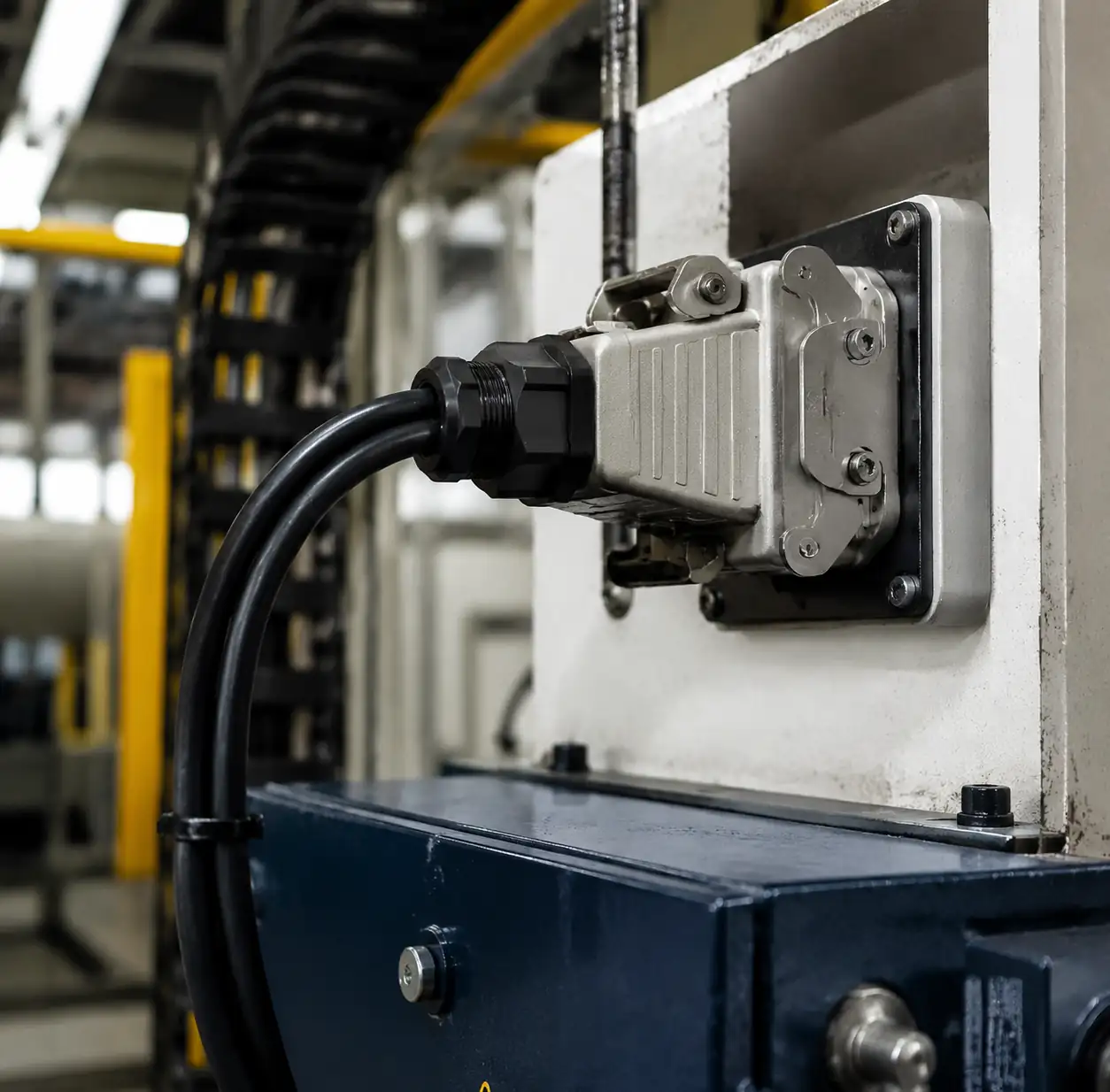

การติดตั้งในภาคสนามของขั้วต่ออุตสาหกรรมแสดงการจัดการสายเคเบิลและการลดแรงดึงอย่างถูกต้อง

7. คําถามที่พบบ่อย

ความแตกต่างระหว่างมาตรฐาน IP67 และ IP69K สําหรับขั้วต่ออุตสาหกรรมคืออะไร?

มาตรฐาน IP67 ป้องกันการจุ่มน้ําชั่วคราวที่ความลึก 1 เมตรเป็นเวลา 30 นาที ขณะที่ IP69K ป้องกันแรงดันสูง (80-100 บาร์) และน้ําแรงดันสูง (80°C) จากระยะใกล้ IP67 เหมาะกับระบบอัตโนมัติในโรงงานและการใช้งานกลางแจ้งส่วนใหญ่ ขณะที่ IP69K จําเป็นสําหรับการแปรรูปอาหาร การผลิตยา และระบบล้างรถเชิงพาณิชย์ที่ต้องปฏิบัติตามมาตรการทําความสะอาดอย่างเข้มงวด การทดสอบ IP69K เข้มงวดกว่ามาก และขั้วต่อที่ผ่านมาตรฐานนี้มีราคาสูงกว่ามาตรฐาน IP67 ถึง 40-80% สําหรับการใช้งานที่ไม่มีความต้องการล้างด้วยแรงดันสูง มาตรฐาน IP67 ให้การปกป้องที่เพียงพอในราคาที่ต่ํากว่า

ฉันจะเลือกระหว่างกลไกเชื่อมต่อแบบเกลียวกับแบบปลายปืนได้อย่างไร?

ข้อต่อแบบเกลียว (ใช้ในขั้วต่อ M12, M23) ให้ความต้านทานการสั่นสะเทือนที่เหนือกว่า และต้องใช้เครื่องมือหรือแรงบิดมากในการถอดออก ป้องกันการถอดออกโดยไม่ตั้งใจ เหมาะกับการติดตั้งแบบคงที่ที่มีการสั่นสะเทือน แต่ต้องหมุนรอบเต็ม 3-5 รอบเพื่อเชื่อมต่อ/แยกออก ข้อต่อแบบเบย์โอเน็ตเชื่อมต่อด้วยการหมุนหนึ่งในสี่ส่วนและถอดออกได้ง่าย เหมาะสําหรับการใช้งานที่เข้าถึงบ่อย เช่น อุปกรณ์ทดสอบหรือโมดูลถอดแบบ hot-swap มีราคาสูงกว่ารุ่นเกลียวถึง 20-30% เนื่องจากต้องการความแม่นยําในการกลึง สําหรับการใช้งานที่มีการสั่นสะเทือนต่อเนื่องเกิน 10G ให้ระบุข้อต่อเกลียวที่มีแรงบิดที่เหมาะสมระหว่างการติดตั้ง

ฉันสามารถใช้ขั้วต่อ M12 เกรดเชิงพาณิชย์ในงานอุตสาหกรรมกลางแจ้งได้หรือไม่?

ขั้วต่อ M12 เกรดเชิงพาณิชย์มักใช้ตัวเรือนไนลอน 66 และซีล NBR ที่มีค่าความต้านทาน -25°C ถึง +85°C ซึ่งไม่เหมาะสมสําหรับการติดตั้งกลางแจ้งที่เผชิญกับอุณหภูมิสุดขั้ว รุ่นเกรดอุตสาหกรรมระบุตัวเรือน LCP หรือโลหะที่มีซีล EPDM ตั้งแต่ -40°C ถึง +125°C เพื่อให้ได้ช่วงอุณหภูมิที่เหมาะสมและทนต่อรังสียูวี นอกจากนี้ เกรดเชิงพาณิชย์มักขาดการรับรองการรับรอง IP ที่ถูกต้อง โดยอาศัยความคล้ายคลึงของการออกแบบมากกว่าการทดสอบประสิทธิภาพ สําหรับการติดตั้งกลางแจ้ง โปรดตรวจสอบข้อกําหนดระดับอุตสาหกรรม มาตรฐานขั้นต่ํา IP67 พร้อมการรับรองการทดสอบ และมาตรฐานอุณหภูมิที่ครอบคลุมสภาพอากาศสุดขั้วในพื้นที่ของคุณพร้อมขอบเขต ส่วนเสียของสินค้าเกรดอุตสาหกรรมอยู่ที่ 30-50% แต่ช่วยป้องกันความเสียหายก่อนเวลาอันควร

อะไรเป็นสาเหตุที่ทําให้ความต้านทานการสัมผัสเพิ่มขึ้นเมื่อเวลาผ่านไปในขั้วต่อที่ปิดผนึก?

ความต้านทานการสัมผัสในขั้วต่อแบบซีลเกิดจากการกัดกร่อนของเฟรตติ้ง การซึมผ่านของซีล และการกัดกร่อนแบบกัลวานิก การกัดกร่อนแบบเฟรตติ้งเกิดขึ้นเมื่อแรงสั่นสะเทือนทําให้เกิดการเคลื่อนที่ในระดับจุลภาคระหว่างพื้นผิวสัมผัส ทําให้แผ่นป้องกันสึกหรอและเกิดเศษฉนวนออกไซด์ แม้แต่ซีลมาตรฐาน IP67 ก็ยังช่วยให้การผ่านไอความชื้นช้า (5-20 กรัม/ตารางเมตร/วันสําหรับอีลาสโตเมอร์) และความชื้นนี้จะทําปฏิกิริยากับพื้นผิวสัมผัสในช่วงหลายเดือนถึงหลายปี โดยเฉพาะเมื่ออุณหภูมิสูง การกัดกร่อนแบบกัลวานิกเกิดขึ้นเมื่อโลหะที่แตกต่างกัน (ตัวเรือนทองเหลือง หน้าสัมผัสทองแดง อุปกรณ์อลูมิเนียม) สร้างเซลล์อิเล็กโทรเคมีในสภาพที่มีความชื้น ลดการเพิ่มความต้านทานด้วยการเลือกแผ่นสัมผัสที่เหมาะสม (ทองสําหรับสัญญาณสําคัญ), การแยกการสั่นสะเทือน และการตรวจสอบความต้านทานการสัมผัสเป็นระยะ

8. บทสรุป

การเลือกขั้วต่อสําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงต้องสร้างสมดุลระหว่างการป้องกันระดับ IP ช่วงอุณหภูมิ ความต้านทานการสั่นสะเทือน และการชุบสัมผัสกับข้อกําหนดการใช้งานและข้อจํากัดด้านต้นทุน สําหรับระบบอัตโนมัติในโรงงานและการติดตั้งกลางแจ้งส่วนใหญ่ ขั้วต่อ M12 ที่มีมาตรฐาน IP67, ช่วงอุณหภูมิ -40°C ถึง +125°C และข้อต่อแบบเกลียว ให้ประสิทธิภาพสูงสุด การใช้งานในสภาพแวดล้อมที่มีกระแสสูงหรือสภาพแวดล้อมสุดขั้ว เหมาะสําหรับขั้วต่อวงกลมที่มีการป้องกัน IP68 หรือ IP69K และตัวเครื่องโลหะ

ปัจจัยการเลือกที่สําคัญ ได้แก่ การตรวจสอบว่าค่า IP ใช้กับการกําหนดค่าที่จับคู่ในทิศทางการติดตั้งของคุณ, การยืนยันว่าค่าอุณหภูมิครอบคลุมกรณีเลวร้ายที่สุดของสภาพแวดล้อมและการให้ความร้อนตัวเองที่กระแสไฟฟ้าที่กําหนด, ระบุแผ่นสัมผัสที่เหมาะสมกับระดับสัญญาณและความต้องการรอบการจับคู่, และการเลือกกลไกล็อก (แบบเกลียวกับแบบปลายปืน) ตามความต้องการสัมผัสแรงสั่นสะเทือนและการเข้าถึงการบํารุงรักษา สําหรับการใช้งานที่เกิน 100 รอบการจับคู่ ให้ติดตั้งการตรวจสอบความต้านทานการสัมผัสเพื่อช่วยให้การบํารุงรักษาเชิงคาดการณ์ก่อนเกิดความล้มเหลวในภาคสนาม
