อัตราการฆ่า Op-Amp: คู่มือการเลือกและการออกแบบที่สมบูรณ์สําหรับการใช้งานที่มีประสิทธิภาพสูง

อัตราการฆ่าของแอมพลิฟายเรียกปฏิบัติการเป็นหนึ่งในข้อกําหนดที่สําคัญที่สุดแต่มักเข้าใจผิดในการออกแบบวงจรแอนะล็อก แม้ว่าเอกสารข้อมูลจะแสดงค่าอัตราการฆ่าเป็น V/μs แต่การทําความเข้าใจว่าพารามิเตอร์นี้ส่งผลต่อประสิทธิภาพของวงจรในโลกแห่งความเป็นจริงอย่างไรจําเป็นต้องมีข้อมูลเชิงลึกที่ลึกซึ้งยิ่งขึ้นเกี่ยวกับความสมบูรณ์ของสัญญาณ คู่มือนี้ให้วิศวกรออกแบบ นักออกแบบวงจร และผู้มีอํานาจตัดสินใจด้านเทคนิคด้วยวิธีการปฏิบัติในการเลือก op-amps ตามข้อกําหนดอัตราการฆ่า หลีกเลี่ยงข้อผิดพลาดในการออกแบบทั่วไป และเพิ่มประสิทธิภาพในแอปพลิเคชันต่างๆ

สารบัญ

1. อัตราการฆ่า Op-Amp คืออะไรและเหตุใดจึงสําคัญ
2. [พารามิเตอร์ทางเทคนิคที่สําคัญที่เกี่ยวข้องกับอัตราการฆ่า] (#2-key-technical-parameters-related-to-slew-rate)
3. [วิธีคํานวณอัตราการฆ่าที่จําเป็นสําหรับใบสมัครของคุณ] (#3-วิธีคํานวณอัตราการฆ่าที่จําเป็นสําหรับแอปพลิเคชันของคุณ)
4. [ข้อกําหนดอัตราการฆ่าเฉพาะแอปพลิเคชัน] (# 4 ข้อกําหนดอัตราการฆ่าเฉพาะแอปพลิเคชัน)
5. [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#5-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
6. [คู่มือการเลือก Op-Amp และการเปรียบเทียบประสิทธิภาพ] (#6-op-amp-selection-guide-and-performance-comparison)
7. คําถามที่พบบ่อย
8. [ข้อสรุปและคําแนะนําในการออกแบบ] (#8-ข้อสรุปและการออกแบบ-คําแนะนํา)

1. อัตราการฆ่า Op-Amp คืออะไรและเหตุใดจึงสําคัญ

อัตราการฆ่าของ Op-amp กําหนดอัตราการเปลี่ยนแปลงสูงสุดของแรงดันเอาต์พุตต่อหน่วยเวลา ซึ่งโดยทั่วไปจะระบุเป็นโวลต์ต่อไมโครวินาที (V/μs) ข้อจํากัดนี้เกิดขึ้นจากกลไกการจํากัดกระแสภายในภายในขั้นตอนเอาต์พุตของ op-amp และความจุการชดเชย เมื่อสัญญาณอินพุตต้องการการเปลี่ยนแปลงแรงดันไฟฟ้าขาออกที่เร็วกว่าอัตราการฆ่าที่อนุญาต op-amp ไม่สามารถตอบสนองได้เร็วพอส่งผลให้เกิดการบิดเบือนของเอาต์พุต

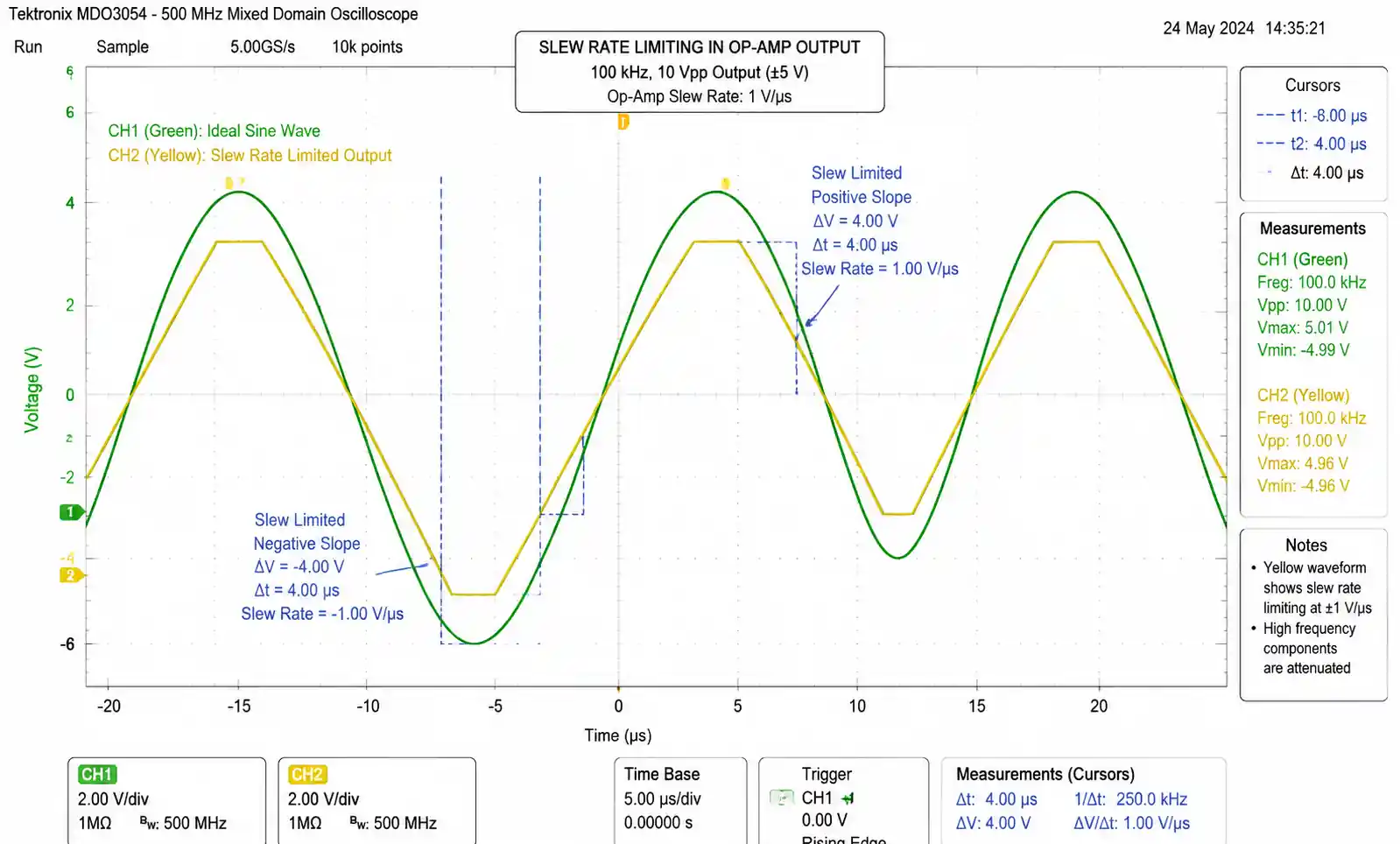

การจํากัดอัตราการฆ่าแสดงออกเป็นการบิดเบือนรูปคลื่นที่การเปลี่ยนที่คมชัดกลายเป็นโค้งมนหรือสามเหลี่ยมโดยเฉพาะอย่างยิ่งส่งผลต่อสัญญาณความถี่สูงที่มีแอมพลิจูดขนาดใหญ่ ในแอปพลิเคชันเสียง การจํากัดอัตราการฆ่าจะทําให้เกิดการบิดเบือนระหว่างการมอดูเลตชั่วคราว (TIM) ซึ่งทําให้คุณภาพเสียงลดลงระหว่างท่อนไดนามิก ในระบบการเก็บข้อมูล อัตราการฆ่าไม่เพียงพอทําให้เกิดข้อผิดพลาดในการชําระเวลา ซึ่งลดความแม่นยําในการวัด สําหรับการใช้งานวิดีโอและการถ่ายภาพ ข้อจํากัดอัตราการฆ่าจะเบลอการเปลี่ยนภาพที่รวดเร็วและทําให้คุณภาพของภาพลดลง

ความสัมพันธ์พื้นฐานระหว่างอัตราการฆ่า ความถี่ และแอมพลิจูดแสดงโดยสมการ: SR = 2π fV_peak โดยที่ SR คืออัตราการฆ่าที่ต้องการ f คือความถี่สัญญาณ และ V_peak คือแรงดันเอาต์พุตสูงสุด ความสัมพันธ์นี้เผยให้เห็นว่าข้อกําหนดอัตราการฆ่าเพิ่มขึ้นเป็นเส้นตรงด้วยความถี่และแอมพลิจูด คลื่นไซน์สูงสุดถึงสูงสุด 10V ที่ 100 kHz ต้องการอัตราการฆ่าขั้นต่ํา 3.14 V/μs ในขณะที่แอมพลิจูดเดียวกันที่ 1 MHz ต้องการ 31.4 V/μs

การทําความเข้าใจอัตราการฆ่ามีความสําคัญในระหว่างขั้นตอนการออกแบบ เนื่องจากอัตราการฆ่าที่ไม่เพียงพอไม่สามารถชดเชยผ่านวงจรภายนอกได้ ซึ่งแตกต่างจากแบนด์วิดท์หรือเกนซึ่งบางครั้งสามารถแลกเปลี่ยนได้ผ่านการเปลี่ยนแปลงโทโพโลยีของวงจรอัตราการฆ่าถูก จํากัด โดยพื้นฐานโดยสถาปัตยกรรมภายในของ op-amp การเลือก op-amp ที่มีอัตราการฆ่าไม่เพียงพอจําเป็นต้องเปลี่ยนส่วนประกอบทั้งหมด ซึ่งอาจต้องมีการออกแบบ PCB ใหม่และคุณสมบัติใหม่

2. พารามิเตอร์ทางเทคนิคที่สําคัญที่เกี่ยวข้องกับอัตราการฆ่า

อัตราการฆ่ามีปฏิสัมพันธ์อย่างใกล้ชิดกับข้อกําหนด op-amp อื่น ๆ และการทําความเข้าใจความสัมพันธ์เหล่านี้ช่วยให้สามารถเลือกส่วนประกอบได้อย่างมีข้อมูลมากขึ้น ผลิตภัณฑ์แบนด์วิดท์เกน (GBP) และอัตราการฆ่ามักสับสน แต่แสดงถึงข้อจํากัดที่แตกต่างกัน GBP กําหนดการตอบสนองความถี่สัญญาณขนาดเล็ก ในขณะที่อัตราการฆ่าควบคุมการตอบสนองชั่วคราวของสัญญาณขนาดใหญ่ op-amp สามารถมี GBP ที่ยอดเยี่ยม แต่อัตราการฆ่าไม่ดี หรือในทางกลับกัน

แบนด์วิดท์เต็มกําลัง (FPBW) เกี่ยวข้องโดยตรงกับอัตราการฆ่าและแสดงถึงความถี่สูงสุดที่ op-amp สามารถส่งแรงดันไฟฟ้าขาออกเต็มพิกัดได้โดยไม่ต้องจํากัดอัตราการฆ่า ความสัมพันธ์คือ FPBW = SR / (2π V_out) โดยที่ V_out คือปริมาณการแกว่งของแรงดันไฟฟ้าขาออกสูงสุด ตัวอย่างเช่น op-amp ที่มีอัตราการฆ่า 10 V/μs และการแกว่งเอาต์พุต ±10V มีแบนด์วิดท์เต็มกําลังประมาณ 159 kHz เหนือความถี่นี้ ต้องลดแอมพลิจูดของเอาต์พุตเพื่อหลีกเลี่ยงการบิดเบือน

เวลาในการชําระแสดงถึงความเร็วที่เอาต์พุตไปถึงและอยู่ภายในแถบข้อผิดพลาดที่ระบุหลังจากการป้อนข้อมูลขั้นตอน อัตราการฆ่ามีอิทธิพลเหนือส่วนสัญญาณขนาดใหญ่เริ่มต้นของเวลาการตกตะกอน ในขณะที่แบนด์วิดท์สัญญาณขนาดเล็กและลักษณะการหน่วงเป็นตัวกําหนดการตกตะกอนขั้นสุดท้าย ระบบการเก็บข้อมูลความเร็วสูงต้องการการวิเคราะห์อย่างรอบคอบทั้งอัตราการฆ่าสําหรับการเปลี่ยนเริ่มต้นและการตอบสนองสัญญาณขนาดเล็กเพื่อความแม่นยําขั้นสุดท้าย

กระแสไฟและการใช้พลังงานโดยทั่วไปสัมพันธ์กับความสามารถในการฆ่าอัตราการฆ่า โดยทั่วไปแล้ว op-amps อัตราการฆ่าที่สูงขึ้นจะใช้กระแสไฟนิ่งมากกว่า เนื่องจากต้องการกระแสไบแอสที่สูงขึ้นในขั้นตอนเอาต์พุตเพื่อชาร์จและคายประจุความจุภายในอย่างรวดเร็ว การแลกเปลี่ยนนี้มีความสําคัญอย่างยิ่งในการใช้งานที่ใช้พลังงานจากแบตเตอรี่และแบบพกพา ซึ่งข้อจํากัดด้านงบประมาณด้านพลังงานอาจจํากัดการเลือกอัตราการฆ่า

ตารางต่อไปนี้สรุปความสัมพันธ์ระหว่างอัตราการฆ่าและข้อมูลจําเพาะที่เกี่ยวข้อง:

การทําความเข้าใจความสัมพันธ์เหล่านี้ช่วยให้นักออกแบบหลีกเลี่ยงข้อผิดพลาดทั่วไปในการเลือก op-amp ตามข้อกําหนดเดียวในขณะที่มองข้ามการโต้ตอบที่สําคัญที่ส่งผลต่อประสิทธิภาพของวงจรโดยรวม

3. วิธีคํานวณอัตราการฆ่าที่จําเป็นสําหรับใบสมัครของคุณ

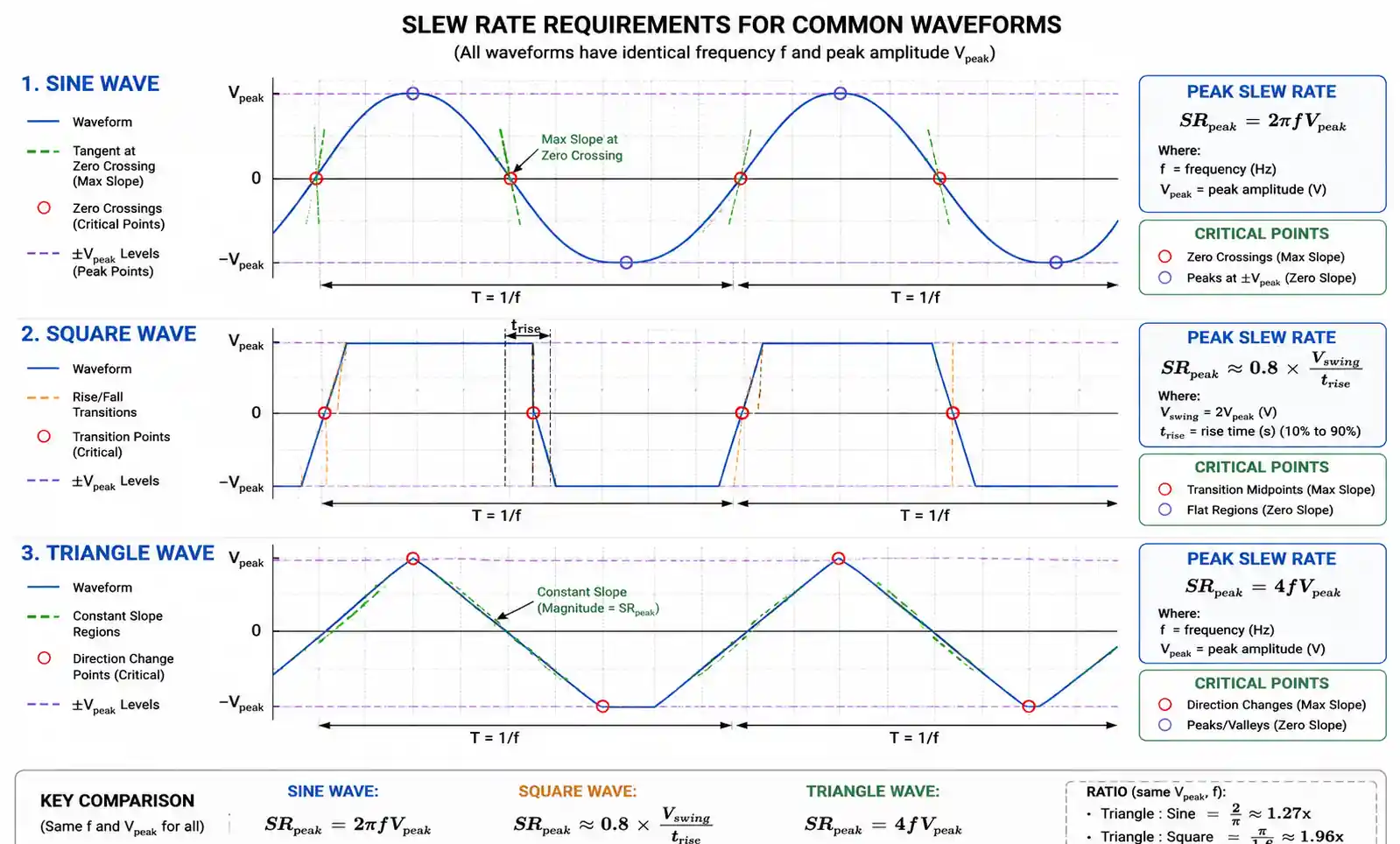

การคํานวณอัตราการฆ่าที่แม่นยําช่วยให้มั่นใจได้ถึงการทํางานของวงจรที่เชื่อถือได้พร้อมระยะขอบความปลอดภัยที่เหมาะสม สมการพื้นฐาน SR = 2π fV_peak ใช้กับสัญญาณไซน์ แต่การใช้งานในโลกแห่งความเป็นจริงมักเกี่ยวข้องกับรูปคลื่นที่ซับซ้อนมากขึ้นซึ่งต้องใช้วิธีการวิเคราะห์ที่แตกต่างกัน

สําหรับสัญญาณไซน์ ให้คํานวณอัตราการฆ่าที่ต้องการโดยระบุความถี่สูงสุดและแอมพลิจูดเอาต์พุต ถ้าคุณ amplifier ต้องจัดการกับสัญญาณสูงสุด 5V ที่ 500 kHz อัตราการฆ่าขั้นต่ําคือ SR = 2π × 500,000 × 5 = 15.7 V/μs แนวทางปฏิบัติที่ดีที่สุดของอุตสาหกรรมแนะนําให้เพิ่มส่วนต่างด้านความปลอดภัย 50-100% โดยแนะนํา op-amp 24-32 V/μs สําหรับการใช้งานนี้

การใช้งานคลื่นสี่เหลี่ยมจัตุรัสและพัลส์นําเสนอความท้าทายที่แตกต่างกัน เนื่องจากข้อกําหนดอัตราการฆ่าตามทฤษฎีสําหรับคลื่นสี่เหลี่ยมที่สมบูรณ์แบบนั้นไม่มีที่สิ้นสุดที่ขอบการเปลี่ยน การวิเคราะห์เชิงปฏิบัติจําเป็นต้องกําหนดข้อกําหนดเวลาเพิ่มขึ้นที่ยอมรับได้ ความสัมพันธ์ระหว่างเวลาที่เพิ่มขึ้น (โดยทั่วไปวัดจาก 10% ถึง 90% ของค่าสุดท้าย) และอัตราการฆ่าอยู่ที่ประมาณ SR ≈ 0.8 × V_swing / t_rise สําหรับสวิง 10V ที่มีข้อกําหนดเวลาเพิ่มขึ้น 100 ns อัตราการฆ่าขั้นต่ําคือประมาณ 80 V/μs

รูปคลื่นสามเหลี่ยมและฟันเลื่อยมีข้อกําหนดอัตราการฆ่าคงที่ในระหว่างการเปลี่ยนเชิงเส้น สําหรับคลื่นสามเหลี่ยม อัตราการฆ่าสูงสุดคือ SR = 4fV_peak สองเท่าของคลื่นไซน์ที่เทียบเท่ากัน ปัจจัยสองนี้เกิดขึ้นเนื่องจากคลื่นสามเหลี่ยมรักษาความชันสูงสุดตลอดการเปลี่ยนผ่านในขณะที่คลื่นไซน์ถึงความชันสูงสุดที่จุดตัดเป็นศูนย์เท่านั้น

เวิร์กโฟลว์การคํานวณต่อไปนี้ให้แนวทางที่เป็นระบบในการกําหนดอัตราการฆ่า:

ขั้นตอนที่ 1: ระบุลักษณะสัญญาณ

• ความถี่สูงสุด: f_max
• แรงดันขาออกสูงสุด: V_peak
• ประเภทรูปคลื่น: ไซน์, สี่เหลี่ยม, สามเหลี่ยม, ซับซ้อน

ขั้นตอนที่ 2: คํานวณอัตราการฆ่าขั้นต่ําตามทฤษฎี

• ไซน์: SR_min = 2π f_max × V_peak
• กําลังสอง: SR_min = 0.8 × V_swing / t_rise
• สามเหลี่ยม: SR_min = 4f_max × V_peak

ขั้นตอนที่ 3: ใช้มาร์จิ้นความปลอดภัย

• การออกแบบแบบอนุรักษ์นิยม: SR_required = 2 × SR_min
• การออกแบบมาตรฐาน: SR_required = 1.5 × SR_min
• การออกแบบที่ดุดัน: SR_required = 1.2 × SR_min (เฉพาะเมื่อมีการทดสอบอย่างละเอียด)

ขั้นตอนที่ 4: ตรวจสอบตามข้อกําหนดของแอปพลิเคชัน

• ตรวจสอบแบนด์วิดท์เต็มกําลัง: FPBW = SR / (2π V_out)
• ยืนยัน FPBW เกินความถี่สัญญาณสูงสุด
• ตรวจสอบว่าเวลาตกตะกอนตรงตามความต้องการของระบบ

ขั้นตอนที่ 5: พิจารณาสภาพการใช้งาน

• การเปลี่ยนแปลงของอุณหภูมิส่งผลต่ออัตราการฆ่า (โดยทั่วไป ±10-20%)
• การเปลี่ยนแปลงแรงดันไฟฟ้าของอุปทานอาจลดอัตราการฆ่าที่มีอยู่
• อายุของส่วนประกอบและการเปลี่ยนแปลงความทนทานต่อการผลิต

สําหรับสัญญาณคอมโพสิตหรือแอปพลิเคชันที่มีสัญญาณหลายประเภท ให้คํานวณข้อกําหนดอัตราการฆ่าสําหรับส่วนประกอบสัญญาณแต่ละส่วน และเลือกค่าสูงสุดที่มีระยะขอบที่เหมาะสม

4. ข้อกําหนดอัตราการฆ่าเฉพาะแอปพลิเคชัน

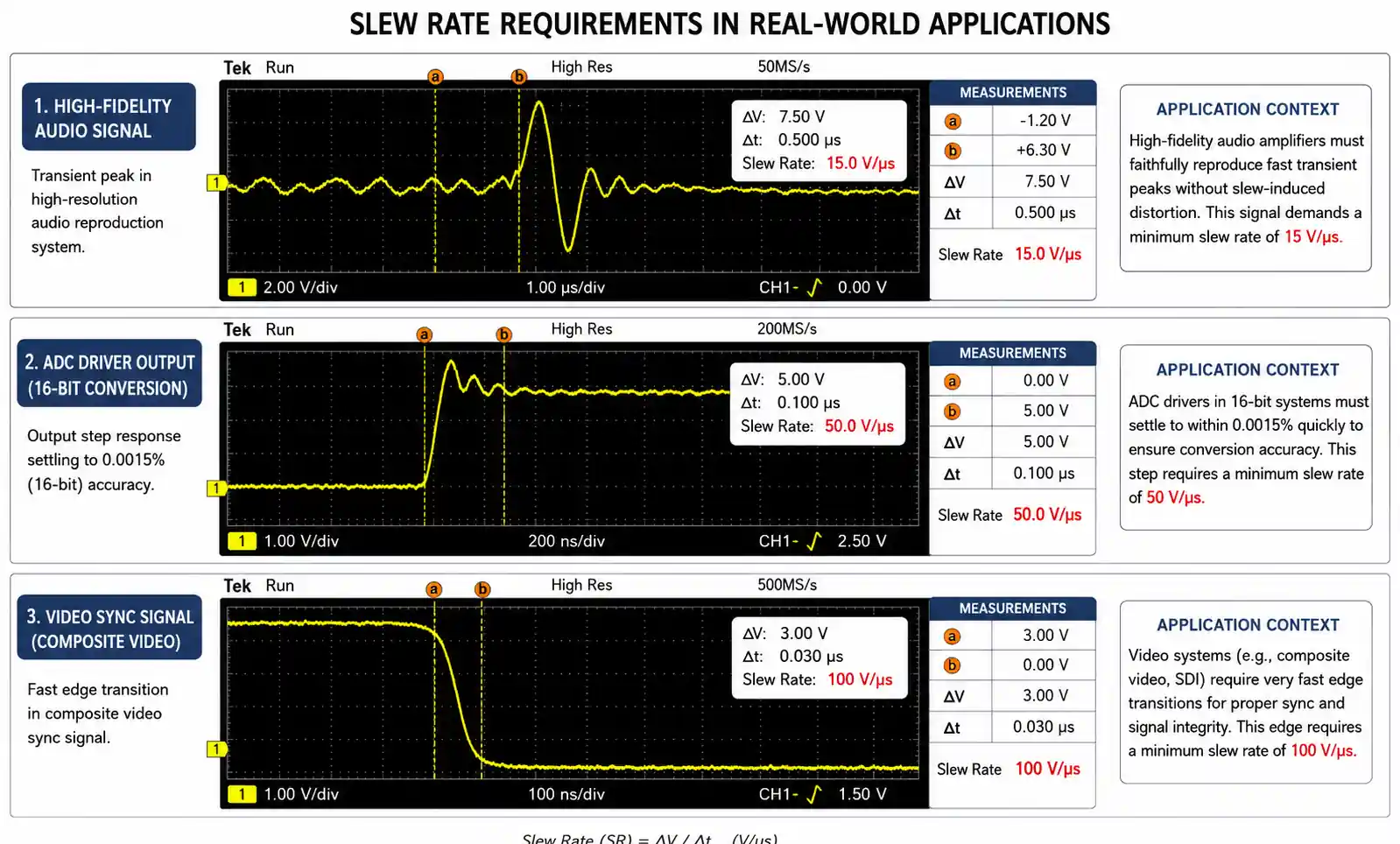

แอปพลิเคชันที่แตกต่างกันกําหนดความต้องการอัตราการฆ่าที่แตกต่างกันตามลักษณะของสัญญาณ ข้อกําหนดด้านความแม่นยํา และวัตถุประสงค์ด้านประสิทธิภาพ การทําความเข้าใจข้อกําหนดเฉพาะแอปพลิเคชันเหล่านี้จะช่วยเพิ่มประสิทธิภาพการเลือกส่วนประกอบและหลีกเลี่ยงข้อกําหนดที่เกินหรือต่ํากว่าข้อกําหนด

โดยทั่วไปแล้วแอปพลิเคชันเสียงต้องการอัตราการฆ่าปานกลางเนื่องจากแบนด์วิดท์ของการได้ยินของมนุษย์มีจํากัด (20 Hz ถึง 20 kHz) แอมพลิฟายเออร์เสียงคุณภาพสูงที่ให้เอาต์พุตสูงสุด 20V ที่ 20 kHz ต้องการอัตราการฆ่าขั้นต่ํา 2.5 V/μs อย่างไรก็ตาม ข้อควรพิจารณาเกี่ยวกับการบิดเบือนอินเตอร์มอดูเลตชั่วคราวแนะนําให้ใช้ op-amps ที่มีอัตราการฆ่า 5-10 V/μs สําหรับการใช้งานที่มีความเที่ยงตรงสูง อุปกรณ์เครื่องเสียงระดับมืออาชีพมักจะระบุ 10-20 V/μs เพื่อจัดการกับจุดสูงสุดชั่วคราวอย่างหมดจดโดยไม่มีสิ่งประดิษฐ์ที่บิดเบือน

การเก็บข้อมูลและแอปพลิเคชันไดรเวอร์ ADC ต้องการการวิเคราะห์อัตราการฆ่าอย่างรอบคอบ เนื่องจากเวลาในการตกตะกอนส่งผลโดยตรงต่อความแม่นยําในการแปลง สําหรับระบบ 16 บิต เอาต์พุตจะต้องอยู่ภายใน 0.0015% ของค่าสุดท้ายก่อนเริ่มการแปลง หากตัวอย่าง ADC ที่ 1 MSPS ที่มีช่วงอินพุต 10V แอมพลิฟายเออร์ต้องเปลี่ยน 10V ในเวลาน้อยกว่า 1 μs โดยต้องมีอัตราการฆ่าเกิน 10 V/μs ระบบความละเอียดสูงขึ้น (18 บิต, 20 บิต) หรืออัตราการสุ่มตัวอย่างที่เร็วกว่าจะเพิ่มข้อกําหนดอัตราการฆ่าตามสัดส่วน

แอปพลิเคชันวิดีโอและการถ่ายภาพเกี่ยวข้องกับรูปคลื่นที่ซับซ้อนพร้อมการเปลี่ยนที่รวดเร็วและแอมพลิจูดที่แตกต่างกัน สัญญาณวิดีโอความละเอียดมาตรฐานต้องการ 5-10 V/μs ในขณะที่วิดีโอความละเอียดสูงต้องการ 20-50 V/μs สําหรับการสร้างขอบที่สะอาดตา ระบบการถ่ายภาพทางการแพทย์และการตรวจสอบทางอุตสาหกรรมที่มีอัตราพิกเซลสูงอาจต้องใช้อัตราการฆ่าเกิน 100 V/μs เพื่อรักษาคุณภาพของภาพในระหว่างการกวาดอย่างรวดเร็ว

ระบบสื่อสาร โดยเฉพาะขั้นตอน RF และ IF ต้องการอัตราการฆ่าที่สูงมากเมื่อประมวลผลพาหะมอดูเลต สัญญาณ IF 10 MHz ที่มีแอมพลิจูด 5V ต้องการอัตราการฆ่าขั้นต่ํา 314 V/μs แอปพลิเคชันวิทยุที่กําหนดโดยซอฟต์แวร์ (SDR) สมัยใหม่ที่มีแบนด์วิดท์ทันทีกว้างมักจะระบุ op-amps ที่มีอัตราการฆ่าเกิน 1000 V/μs เพื่อจัดการสัญญาณไวด์แบนด์โดยไม่ผิดเพี้ยน

ตารางนี้แสดงจุดเริ่มต้นสําหรับการเลือกส่วนประกอบ แต่แอปพลิเคชันเฉพาะอาจมีข้อกําหนดเฉพาะตามสถาปัตยกรรมระบบ อัลกอริธึมการประมวลผลสัญญาณ และข้อกําหนดด้านประสิทธิภาพ

5. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

แม้จะมีข้อกําหนดอัตราการฆ่าที่คํานวณอย่างเหมาะสมและการเลือกส่วนประกอบที่เหมาะสม แต่ปัจจัยการออกแบบหลายประการก็สามารถลดทอนประสิทธิภาพได้หากไม่ได้รับการแก้ไขอย่างรอบคอบ เค้าโครง PCB ส่งผลกระทบอย่างมากต่อประสิทธิภาพของอัตราการฆ่า โดยเฉพาะอย่างยิ่งสําหรับออปแอมป์ความเร็วสูง ร่องรอยที่ยาวระหว่างส่วนประกอบ op-amp และข้อเสนอแนะทําให้เกิดความจุและการเหนี่ยวนําของปรสิตที่อาจทําให้เกิดความไม่เสถียรเสียงกริ่งหรือการสั่นเมื่อรวมกับการทํางานของอัตราการฆ่าสูง

การโหลดแบบ Capacitive เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของปัญหาที่เกี่ยวข้องกับอัตราการฆ่า แม้ว่าเอกสารข้อมูล op-amp จะระบุอัตราการฆ่าภายใต้สภาวะโหลดเฉพาะ แต่การเพิ่มโหลดแบบ capacitive จะลดอัตราการฆ่าที่มีประสิทธิภาพและอาจทําให้เกิดความไม่เสถียรได้ ออปแอมป์ความเร็วสูงจํานวนมากไม่เสถียรด้วยโหลดแบบ capacitive ที่เกิน 10-50 pF หากไม่สามารถหลีกเลี่ยงการขับเคลื่อนโหลดแบบ capacitive ได้การใส่ตัวต้านทานอนุกรมขนาดเล็ก (10-50Ω) ระหว่างเอาต์พุตและโหลดสามารถคืนความเสถียรได้แม้ว่าจะเพิ่มเวลาในการตกตะกอนก็ตาม

การแยกแหล่งจ่ายไฟส่งผลอย่างมากต่อประสิทธิภาพของอัตราการฆ่า เนื่องจากอัตราการฆ่าที่สูงต้องการการเปลี่ยนแปลงกระแสอย่างรวดเร็วจากอุปทาน การแยกส่วนที่ไม่เพียงพอทําให้เกิดการเปลี่ยนแปลงแรงดันไฟฟ้าที่ลดอัตราการฆ่าที่มีอยู่และทําให้เกิดการบิดเบือน แนวทางปฏิบัติที่ดีที่สุด ได้แก่ การวางตัวเก็บประจุเซรามิก 0.1 μF ภายในระยะ 5 มม. ของพินจ่ายแต่ละอัน เสริมด้วยแทนทาลัม 10 μF หรือตัวเก็บประจุแบบอิเล็กโทรไลต์สําหรับการจัดเก็บพลังงานความถี่ต่ํา สําหรับออปแอมป์อัตราการฆ่าที่สูงมาก (>100 V/μs) ให้พิจารณาเพิ่มตัวเก็บประจุเซรามิก 10 nF หรือเล็กกว่าควบคู่ไปกับตัวเก็บประจุ 0.1 μF

หลุมพรางที่มักถูกมองข้ามเกี่ยวข้องกับการใช้งาน op-amps ใกล้กับขีดจํากัดอัตราการฆ่า โดยทั่วไปเอกสารข้อมูลจะระบุอัตราการฆ่าภายใต้สภาวะที่เหมาะสมโดยมีแรงดันไฟฟ้าและอุณหภูมิเฉพาะ การทํางานในโลกแห่งความเป็นจริงที่อุณหภูมิสูงเกินไปแรงดันไฟฟ้าที่ลดลงหรือระยะขอบการออกแบบสามารถลดอัตราการฆ่าที่มีประสิทธิภาพได้ 20-40% วิธีการแบบอนุรักษ์นิยมเพิ่มส่วนต่าง 50-100% ระหว่างข้อกําหนดที่คํานวณได้และความสามารถในการฆ่าอัตราการฆ่าที่ระบุ

การออกแบบเครือข่ายข้อเสนอแนะโต้ตอบกับประสิทธิภาพของอัตราการฆ่าในลักษณะที่ไม่ชัดเจน แม้ว่าค่าตัวต้านทานป้อนกลับจะไม่ส่งผลโดยตรงต่ออัตราการฆ่า แต่ความจุของปรสิตทั่วตัวต้านทานป้อนกลับสามารถสร้างจุดสูงสุดหรือความไม่เสถียรของอัตราขยายความถี่สูงเมื่อรวมกับการทํางานของอัตราการฆ่าสูง สําหรับอัตราการฆ่าที่สูงกว่า 50 V/μs ให้รักษาค่าตัวต้านทานป้อนกลับให้ต่ํากว่า 10 kΩ และลดความจุของปรสิตให้เหลือน้อยที่สุดผ่านการจัดวางอย่างระมัดระวัง

ความเข้าใจผิดที่ว่า "อัตราการฆ่าที่มากขึ้นจะดีกว่าเสมอ" นําไปสู่ข้อกําหนดที่มากเกินไปและต้นทุนหรือการใช้พลังงานที่ไม่จําเป็น การเลือก op-amp ที่มีอัตราการฆ่า 1000 V/μs สําหรับแอปพลิเคชันเสียงไม่ได้ให้ประโยชน์ด้านประสิทธิภาพเมื่อเทียบกับอุปกรณ์ 20 V/μs แต่โดยทั่วไปจะใช้พลังงานมากกว่า 5-10× และมีค่าใช้จ่ายสูงกว่ามาก จับคู่การเลือกอัตราการฆ่ากับความต้องการจริงด้วยระยะขอบความปลอดภัยที่เหมาะสมแทนที่จะเริ่มต้นตามข้อกําหนดสูงสุดที่มีอยู่

การทดสอบและตรวจสอบประสิทธิภาพของอัตราการฆ่าต้องใช้เครื่องมือวัดและวิธีการทดสอบที่เหมาะสม การวัดเวลาที่เพิ่มขึ้นบนออสซิลโลสโคปไม่ได้บ่งบอกถึงประสิทธิภาพของอัตราการฆ่าอย่างสมบูรณ์ การทดสอบที่เหมาะสมเกี่ยวข้องกับการใช้สัญญาณแอมพลิจูดขนาดใหญ่ที่ความถี่ที่ใกล้ถึงขีดจํากัดแบนด์วิดท์เต็มกําลังในขณะที่ตรวจสอบการบิดเบือน สําหรับการใช้งานที่มีความแม่นยํา ให้ตรวจสอบเวลาในการตกตะกอนจนถึงระดับความแม่นยําที่ต้องการภายใต้สภาวะสัญญาณที่เลวร้ายที่สุด

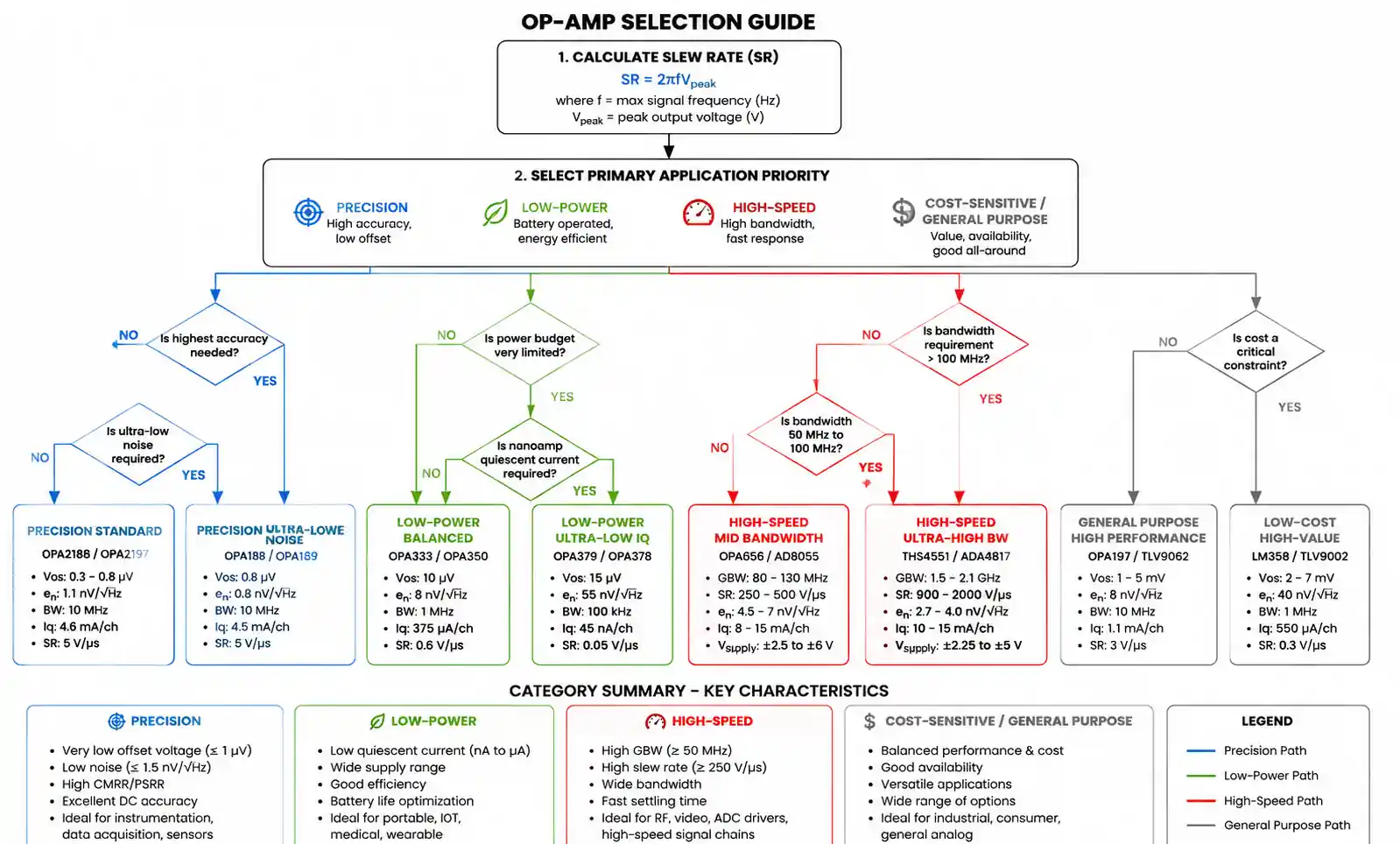

6. คู่มือการเลือก Op-Amp และการเปรียบเทียบประสิทธิภาพ

การเลือก op-amp ที่เหมาะสมที่สุดจําเป็นต้องสร้างสมดุลระหว่างอัตราการฆ่ากับข้อกําหนดอื่นๆ รวมถึงแบนด์วิดท์ สัญญาณรบกวน แรงดันออฟเซ็ต การใช้พลังงาน และต้นทุน การเปรียบเทียบต่อไปนี้จัดระเบียบตระกูล op-amp ทั่วไปตามหมวดหมู่อัตราการฆ่าเพื่อเป็นแนวทางในการเลือกเบื้องต้น

เมื่อเลือกจากผู้สมัครหลายรายที่ตรงตามข้อกําหนดอัตราการฆ่า ให้จัดลําดับความสําคัญตามพารามิเตอร์ที่สําคัญเฉพาะแอปพลิเคชัน:

สําหรับการใช้งานการวัดที่แม่นยํา: หลังจากตรงตามข้อกําหนดอัตราการฆ่าแล้ว ให้จัดลําดับความสําคัญของแรงดันออฟเซ็ตต่ํา (< 100 μV) การดริฟท์ออฟเซ็ตต่ํา (< 1 μV/°C) และเสียงรบกวนต่ํา ออปแอมป์ที่มีความแม่นยํา เช่น OPA189 หรือ LTC2057 ให้ข้อมูลจําเพาะ DC ที่ยอดเยี่ยมพร้อมอัตราการฆ่าปานกลางที่เหมาะสําหรับการใช้งานการวัดส่วนใหญ่

สําหรับการใช้งานที่ใช้พลังงานต่ํา: มุ่งเน้นไปที่ประสิทธิภาพอัตราการฆ่าที่วัดเป็น V/μs ต่อ mA ของกระแสไฟ ตระกูล AD8605 ให้พลังงาน 5.5 V/μs จากกระแสไฟเพียง 100 μA ให้อายุการใช้งานแบตเตอรี่ที่ยอดเยี่ยมในเครื่องมือพกพาที่มีอัตราการฆ่าปานกลางเพียงพอ

สําหรับการใช้งานความถี่สูง: พิจารณาความสัมพันธ์ระหว่างอัตราการฆ่า แบนด์วิดท์ และการบิดเบือน AD8021 ที่มีอัตราการฆ่า 490 V/μs และแบนด์วิดท์ 490 MHz ให้ประสิทธิภาพที่ยอดเยี่ยมสําหรับไดรเวอร์ ADC และแอปพลิเคชันวิดีโอ ในขณะที่ยังคงการใช้พลังงานที่จัดการได้ (ปกติ 6.5 mA)

สําหรับการใช้งานที่อ่อนไหวต่อต้นทุน: เมื่อหลายตัวเลือกตรงตามข้อกําหนดทางเทคนิค ให้ประเมินต้นทุนต่อช่องทางโดยพิจารณาจากตัวเลือกแพ็คเกจเดี่ยว คู่ และสี่ช่อง TL074 quad op-amp มีสี่ช่องสัญญาณที่มีอัตราการฆ่า 13 V/μs ด้วยต้นทุนของระบบที่ต่ํากว่าออปแอมป์ความเร็วสูงแบบแยกสี่ตัวอย่างมีนัยสําคัญ

การเลือกแพ็คเกจยังส่งผลต่อประสิทธิภาพ โดยเฉพาะอย่างยิ่งสําหรับอุปกรณ์ที่มีอัตราการฆ่าสูง แพ็คเกจ SOT-23 มีขนาดเล็ก แต่ความสามารถในการกระจายความร้อนที่จํากัด ในขณะที่แพ็คเกจ SOIC และ DIP ให้ประสิทธิภาพการระบายความร้อนที่ดีขึ้น สําหรับอัตราการฆ่าที่เกิน 500 V/μs ให้พิจารณาแพ็คเกจแผ่นสัมผัส เช่น QFN หรือ MSOP ที่มีจุดแวะระบายความร้อนไปยังระนาบกราวด์เพื่อการจัดการความร้อนที่เหมาะสมที่สุด

ข้อกําหนดแรงดันไฟฟ้าแตกต่างกันอย่างมากในตระกูล op-amp ตรวจสอบให้แน่ใจว่าอุปกรณ์ที่เลือกทํางานอย่างมีประสิทธิภาพที่ปริมาณอุปทานที่มีอยู่ของคุณ tag ออปแอมป์ความเร็วสูงบางตัวต้องการแหล่งจ่ายไฟ ±5V หรือสูงกว่าเพื่อให้ได้อัตราการฆ่าที่กําหนด ในขณะที่อุปกรณ์อินพุต/เอาต์พุตแบบรางต่อรางอาจทํางานตั้งแต่ 2.7V ถึง 5.5V แหล่งจ่ายไฟเดี่ยว แต่มีอัตราการฆ่าลดลงที่แรงดันไฟฟ้าที่ต่ํากว่า

7. คําถามที่พบบ่อย

อัตราการฆ่าและแบนด์วิดท์ต่างกันอย่างไร

แบนด์วิดท์อธิบายการตอบสนองความถี่สัญญาณขนาดเล็กโดยที่แอมพลิจูดเอาต์พุตลดลง 3 dB ในขณะที่อัตราการฆ่าควบคุมการตอบสนองชั่วคราวของสัญญาณขนาดใหญ่ op-amp สามารถมีแบนด์วิดท์กว้าง แต่อัตราการฆ่าต่ํา จํากัด สัญญาณความถี่สูงแอมพลิจูดขนาดใหญ่ ข้อกําหนดทั้งสองต้องเพียงพอสําหรับการใช้งานของคุณ สําหรับสัญญาณขนาดเล็ก (< 100 mV) แบนด์วิดท์มักจะจํากัดประสิทธิภาพในขณะที่สัญญาณขนาดใหญ่ที่เข้าใกล้การแกว่งแบบรางต่อรางจะถูกจํากัดอัตราการฆ่า

ฉันจะวัดอัตราการฆ่าจริงในวงจรของฉันได้อย่างไร

ใช้ขนาดใหญ่ amp อินพุตคลื่นสี่เหลี่ยมจัตุรัส (อย่างน้อย 50% ของการแกว่งเอาต์พุตสูงสุด) ที่ความถี่ที่เกิดการจํากัดอัตราการฆ่า วัด dV/dt สูงสุดที่ขอบขึ้นและลงโดยใช้ออสซิลโลสโคปที่มีแบนด์วิดท์เพียงพอ (อย่างน้อย 5× ของเนื้อหาความถี่อัตราการฆ่าที่คาดไว้) คํานวณอัตราการฆ่าจากส่วนเชิงเส้นของการเปลี่ยน โดยไม่รวมพื้นที่ที่ไม่ใช่เชิงเส้นเริ่มต้นหรือสุดท้ายที่เกิดจากข้อจํากัดของแบนด์วิดท์

ฉันสามารถเพิ่มอัตราการฆ่าโดยการเปลี่ยนค่าตัวต้านทานป้อนกลับได้หรือไม่

ไม่ อัตราการฆ่าถูกกําหนดโดยพื้นฐานโดยสถาปัตยกรรม op-amp ภายใน และไม่สามารถปรับปรุงได้ผ่านส่วนประกอบภายนอก ค่าตัวต้านทานป้อนกลับส่งผลต่อแบนด์วิดท์และความเสถียรของวงปิด แต่ไม่เปลี่ยนความสามารถในการฆ่าอัตราการฆ่า หากอัตราการฆ่าที่วัดได้ต่ํากว่าที่คาดไว้ ให้ตรวจสอบการแยกส่วนของแหล่งจ่ายไฟที่ไม่เพียงพอ การโหลดแบบ capacitive ที่มากเกินไป หรือผลกระทบของอุณหภูมิ แทนที่จะปรับส่วนประกอบป้อนกลับ

เหตุใด op-amp ของฉันจึงบิดเบือนที่ความถี่ต่ํากว่าแบนด์วิดท์ที่กําหนด

โดยทั่วไปจะบ่งชี้ถึงการจํากัดอัตราการฆ่ามากกว่าการจํากัดแบนด์วิดท์ คํานวณอัตราการฆ่าที่ต้องการโดยใช้ SR = 2π fV_peak สําหรับแอมพลิจูดและความถี่ของสัญญาณจริงของคุณ หากเกินข้อกําหนดอัตราการฆ่าของ op-amp การบิดเบือนจะเกิดขึ้นแม้ว่าความถี่จะอยู่ในข้อกําหนดแบนด์วิดท์ก็ตาม วิธีการแก้: ลดแอมพลิจูดของสัญญาณ ลดความถี่ หรือเลือก op-amp ที่มีอัตราการฆ่าที่สูงขึ้น

ฉันต้องการอัตราการฆ่าเท่ากันสําหรับการเปลี่ยนภาพเชิงบวกและเชิงลบหรือไม่

แอปพลิเคชันส่วนใหญ่ต้องการอัตราการฆ่าแบบสมมาตร และโดยทั่วไปแล้วเอกสารข้อมูลจะระบุอัตราการฆ่าบวกและลบขั้นต่ํา อย่างไรก็ตาม op-amps บางตัวแสดงอัตราการฆ่าแบบอสมมาตร โดยที่การเปลี่ยนภาพเชิงบวกและเชิงลบแตกต่างกัน 10-30% สําหรับการใช้งานที่ไวต่อความสมมาตรของรูปคลื่น (การสร้างพัลส์ที่แม่นยํา การแปลงข้อมูล) ให้ตรวจสอบว่าอัตราการฆ่าทั้งบวกและลบตรงตามข้อกําหนด หรือเลือกอุปกรณ์ที่รับประกันประสิทธิภาพสมมาตร

อุณหภูมิส่งผลต่ออัตราการฆ่าอย่างไร

โดยทั่วไปอัตราการฆ่าจะลดลงตามอุณหภูมิ โดยทั่วไปจะลดลง 10-20% ตลอดช่วงการทํางานทั้งหมด (-40°C ถึง +125°C) สิ่งนี้เกิดขึ้นเนื่องจากกระแสไบแอสภายในลดลงตามอุณหภูมิ ซึ่งลดกระแสไฟฟ้าที่มีอยู่ในการชาร์จความจุภายใน สําหรับการใช้งานที่สําคัญ ให้ตรวจสอบข้อมูลจําเพาะของอัตราการฆ่าที่อุณหภูมิการทํางานสูงสุด หรือใช้ระยะขอบความปลอดภัยเพิ่มเติม (1.5-2×) เพื่อพิจารณาความผันผวนของอุณหภูมิ

จะเกิดอะไรขึ้นหากฉันใช้อัตราการฆ่าเกินขีดจํากัด

รูปคลื่นเอาต์พุตจะบิดเบี้ยว โดยการเปลี่ยนอย่างรวดเร็วจะปรากฏเป็นทางลาดเชิงเส้นแทนที่จะติดตามสัญญาณอินพุต สําหรับคลื่นไซน์ สิ่งนี้จะสร้างเอาต์พุตรูปสามเหลี่ยมในช่วงที่มีอัตราการฆ่าสูง สัญญาณดิจิตอลหรือพัลส์แสดงเวลาขึ้นและลงที่ยาวนานขึ้น ในการใช้งานที่มีความแม่นยํา การจํากัดอัตราการฆ่าทําให้เกิดข้อผิดพลาดในการชําระเวลาและความไม่เป็นเชิงเส้น การทํางานเป็นเวลานานที่ขีดจํากัดอัตราการฆ่าจะไม่ทําให้ op-amp เสียหาย แต่ทําให้คุณภาพสัญญาณและประสิทธิภาพของระบบลดลง

ฉันสามารถขนาน op-amps เพื่อเพิ่มอัตราการฆ่าได้หรือไม่

ไม่ op-amps แบบขนานไม่ได้เพิ่มอัตราการฆ่า อัตราการฆ่าถูกกําหนดโดยอัตราที่แรงดันขาออกเปลี่ยนแปลง ไม่ใช่กระแสไฟขาออกที่มีอยู่ ออปแอมป์แบบขนานช่วยเพิ่มความสามารถในการขับเคลื่อนในปัจจุบันและสามารถปรับปรุงการขับเคลื่อนโหลดแบบ capacitive ได้ แต่ออปแอมป์แต่ละตัวยังคงมีข้อจํากัดอัตราการฆ่าเดิม เพื่อให้ได้อัตราการฆ่าที่สูงขึ้นคุณต้องเลือกโทโพโลยี op-amp ที่แตกต่างกันพร้อมอัตราการชาร์จภายในที่เร็วขึ้นโดยเนื้อแท้

8. บทสรุปและคําแนะนําในการออกแบบ

การเลือก op-amp ที่ประสบความสําเร็จตามข้อกําหนดอัตราการฆ่ารวมการคํานวณทางทฤษฎีเข้ากับการพิจารณาการออกแบบที่ใช้งานได้จริงและระยะขอบด้านความปลอดภัยที่เหมาะสม เริ่มต้นด้วยการคํานวณอัตราการฆ่าขั้นต่ําที่ต้องการอย่างแม่นยําโดยใช้ SR = 2π fV_peak สําหรับสัญญาณไซน์หรือสมการที่เหมาะสมสําหรับรูปคลื่นอื่นๆ ใช้ระยะขอบความปลอดภัย 1.5-2× เพื่อพิจารณาการเปลี่ยนแปลงของอุณหภูมิ ความคลาดเคลื่อนของส่วนประกอบ และระยะขอบการทํางาน

สําหรับการใช้งานที่เกี่ยวข้องกับสัญญาณหลายประเภทหรือรูปคลื่นคอมโพสิต ให้คํานวณข้อกําหนดอัตราการฆ่าสําหรับแต่ละส่วนประกอบและเลือกตามกรณีที่มีความต้องการมากที่สุด ตรวจสอบว่าแบนด์วิดท์เต็มกําลัง (FPBW = SR / 2π V_out) เกินความถี่สัญญาณสูงสุดของคุณด้วยระยะขอบที่เหมาะสม พิจารณาปฏิสัมพันธ์ระหว่างอัตราการฆ่า การใช้พลังงาน และต้นทุนเพื่อหลีกเลี่ยงข้อกําหนดที่มากเกินไปซึ่งเพิ่มงบประมาณพลังงานของระบบและต้นทุนส่วนประกอบโดยไม่จําเป็น

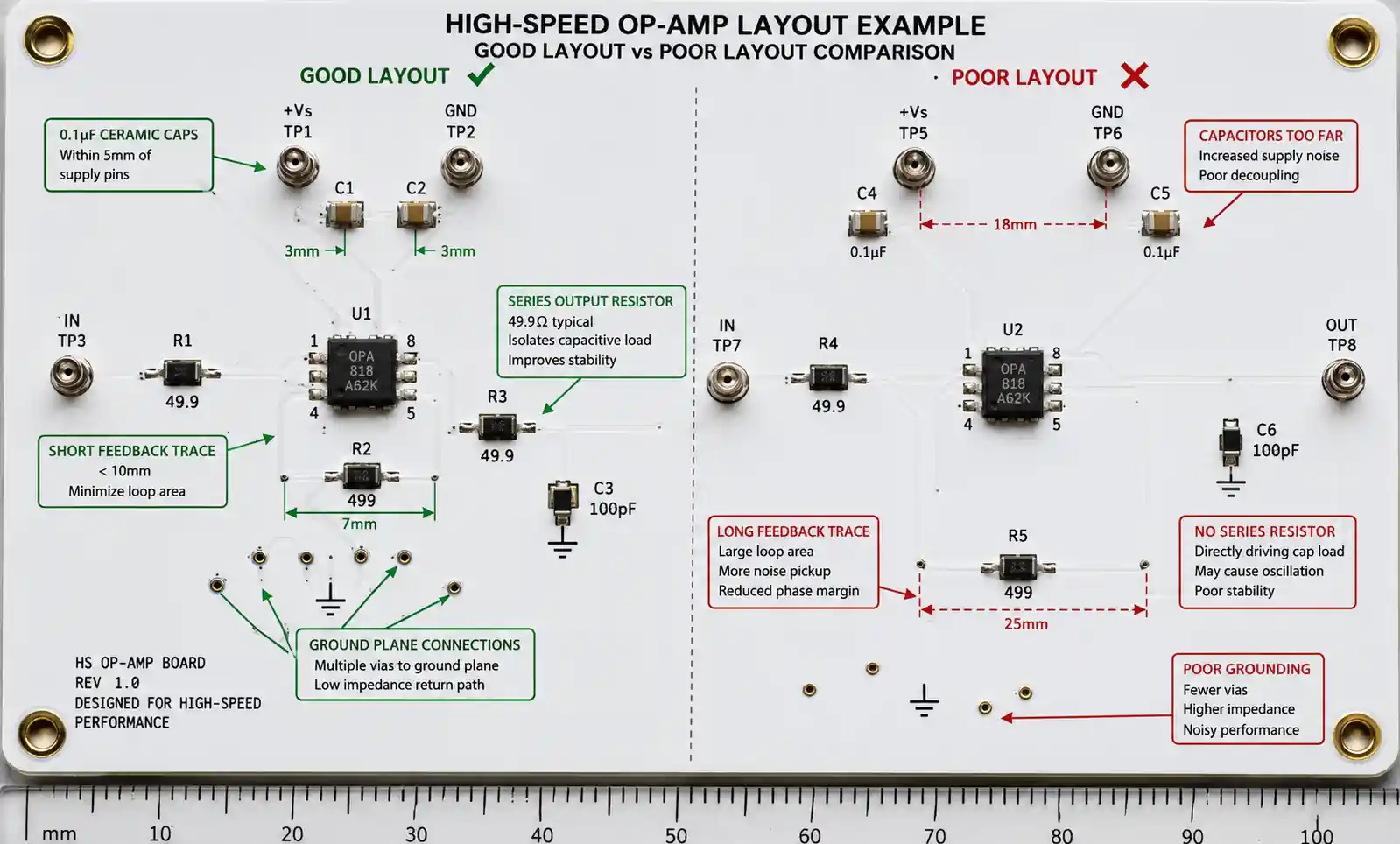

เมื่อออกแบบ PCB สําหรับ op-amps อัตราการฆ่าสูง ให้จัดลําดับความสําคัญของเส้นทางป้อนกลับสั้น ๆ การแยกแหล่งจ่ายไฟที่เพียงพอกับเซรามิกภายใน 5 มม. ของพินจ่ายไฟ และอิมพีแดนซ์ที่ควบคุมสําหรับสัญญาณที่มีอัตราการฆ่าเกิน 100 V/μs สําหรับการใช้งานที่มีความแม่นยํา ให้ตรวจสอบประสิทธิภาพของเวลาการตกตะกอนผ่านการทดสอบจริงแทนที่จะพึ่งพาการคํานวณเพียงอย่างเดียว เนื่องจากเอฟเฟกต์ปรสิตและการพิจารณาเลย์เอาต์จะส่งผลต่อประสิทธิภาพขั้นสุดท้ายอย่างมาก

หากการออกแบบของคุณต้องการอัตราการฆ่าที่เกิน 50 V/μs ให้พิจารณาศึกษาบันทึกการใช้งานจากผู้ผลิต เช่น Analog Devices, Texas Instruments หรือ Linear Technology เพื่อขอคําแนะนําเค้าโครงและการวิเคราะห์ความเสถียร สําหรับแอปพลิเคชันแบบกําหนดเองหรือที่สําคัญ ให้ขอบอร์ดประเมินผลหรือตัวอย่างเพื่อตรวจสอบประสิทธิภาพในการกําหนดค่าวงจรเฉพาะของคุณก่อนที่จะดําเนินการผลิต ผู้จัดจําหน่ายหลายรายเสนอเครื่องมือค้นหาแบบพาราเมตริกที่ช่วยให้สามารถกรองตามอัตราการฆ่า ซึ่งช่วยให้สามารถระบุผู้สมัครที่เหมาะสมจากพอร์ตโฟลิโอที่กว้างขวางได้อย่างมีประสิทธิภาพ
