คู่มือการเลือก Op-Amp สําหรับวงจรแอนะล็อกความแม่นยํา

การเลือกแอมพลิฟายเออร์ออฟฟิกชันที่เหมาะสมสําหรับวงจรแอนะล็อกความแม่นยําต้องเข้าใจข้อกําหนดที่ส่งผลโดยตรงต่อความแม่นยําในการวัด ระดับเสียงรบกวน และความเสถียรของวงจร แตกต่างจากออปแอมป์ทั่วไปที่ "ใกล้เคียงพอ" การใช้งานที่ต้องการความแม่นยําต้องประเมินแรงดันไฟฟ้าชดเชย การลอยตัว กระแสไบแอสอินพุต ความหนาแน่นสเปกตรัมสัญญาณรบกวน และแบนด์วิดท์อย่างรอบคอบ คู่มือนี้สรุปประสบการณ์ภาคสนามให้เป็นกรอบปฏิบัติจริงในการเลือก op-amp ที่ให้ผลลัพธ์ตั้งแต่รอบแรก

สารบัญ

1. [ข้อกําหนดความแม่นยําหลัก] (#core-ข้อกําหนดความแม่นยํา)
2. [แรงดันไฟฟ้าชดเชยและการลอยตัว] (#offset-แรงดันไฟฟ้าและ-การลอยตัว)
3. [การวิเคราะห์เสียงรบกวนตามอิมพีแดนซ์ของแหล่งกําเนิด] (การวิเคราะห์ #noise ตามอิมพีแดนซ์ของแหล่งกําเนิด)
4. [ข้อพิจารณาเกี่ยวกับกระแสไฟฟ้า] (ข้อพิจารณา #input-ไบแอส-กระแส)
5. [สถาปัตยกรรม Zero-drift กับ Low-Noise] (สถาปัตยกรรม #zero-drift กับ low-noise-architectures)
6. [แบนด์วิดท์และความเสถียร](#bandwidth และความเสถียร)
7. คําถามที่พบบ่อย
8. บทสรุป

สเปค Core Precision

ออปแอมป์ความแม่นยําโดดเด่นด้วยสเปกที่ดีกว่าอุปกรณ์ทั่วไปหลายเท่า เมื่อออปแอมป์มาตรฐานกําหนดแรงดันไฟฟ้าออฟเซ็ตสูงสุด 1 mV ชิ้นส่วนความแม่นยําจะรับประกันแรงดัน 25 μV หรือน้อยกว่า ซึ่งเป็นสิ่งสําคัญเมื่อขยายสัญญาณเต็มขนาด 10 mV จากเทอร์โมคัปเปิล เกจวัดความเครียด หรือเซ็นเซอร์ pH

อุตสาหกรรมนํา "ความแม่นยํา" มาใช้กับการตอบสนองของออปแอมป์: แรงดันไฟฟ้าออฟเซ็ตต่ํากว่า 1 mV (โดยทั่วไป <100 μV), การลอยตัวของออฟเซ็ตต่ํากว่า 5 μV/°C, CMRR เกิน 100 dB และ PSRR เกิน 100 dB อย่างไรก็ตาม ไม่ใช่ทุกแอปพลิเคชันที่มีความแม่นยําจะต้องปรับแต่งสเปคทั้งหมด—กุญแจสําคัญคือการจับคู่จุดแข็งของอุปกรณ์กับแหล่งที่มาของข้อผิดพลาดหลัก

เมื่อประเมินแผ่นข้อมูล ให้เน้นที่ข้อกําหนดสูงสุดที่รับประกันมากกว่าค่าทั่วไป อุปกรณ์ที่มีแรงดัน 5 μV แบบทั่วไปแต่สูงสุด 50 μV หมายความว่า 1 ใน 20 หน่วยเกินงบประมาณ 25 μV ของคุณ สเปคสูงสุดสูงกว่าปกติถึง 3 เท่าบ่งชี้ว่าการกระจายตัวแน่น; อัตราส่วนที่เกิน 5 เท่าบ่งชี้ถึงความแปรปรวนที่กว้างกว่า

ตารางที่ 1: หมวดหมู่และเมตริกประสิทธิภาพ Op-Amp ความแม่นยํา

แรงดันไฟฟ้าชดเชยและการลอยตัว

แรงดันไฟฟ้าช็อกเซ็ตแสดงถึงแรงดันไฟฟ้าขาเข้าที่จําเป็นเพื่อขับขาออกให้เป็นศูนย์ ในแอมพลิฟายเออร์ที่ไม่กลับด้านที่มีเกน 100 ออฟเซ็ต 50 μV จะกลายเป็นข้อผิดพลาดของเอาต์พุต 5 mV สําหรับ ADC 16 บิตที่มีการอ้างอิง 5V (LSB = 76 μV) จะใช้ช่วงไดนามิก 65 LSB

การเคลื่อนของอุณหภูมิจะถูกชดเชยด้วยการเคี่ยวของอุณหภูมิจากการสอบเทียบ เมื่อทํางานตั้งแต่ -40°C ถึง +85°C โดยมีการลอยตัว 2 μV/°C จะสะสมข้อผิดพลาดเพิ่มเติม ±120 μV ที่ค่าสุดขั้ว ข้อผิดพลาดรวมของออฟเซ็ต = Vos(25°C) + [TCVos × ΔT]

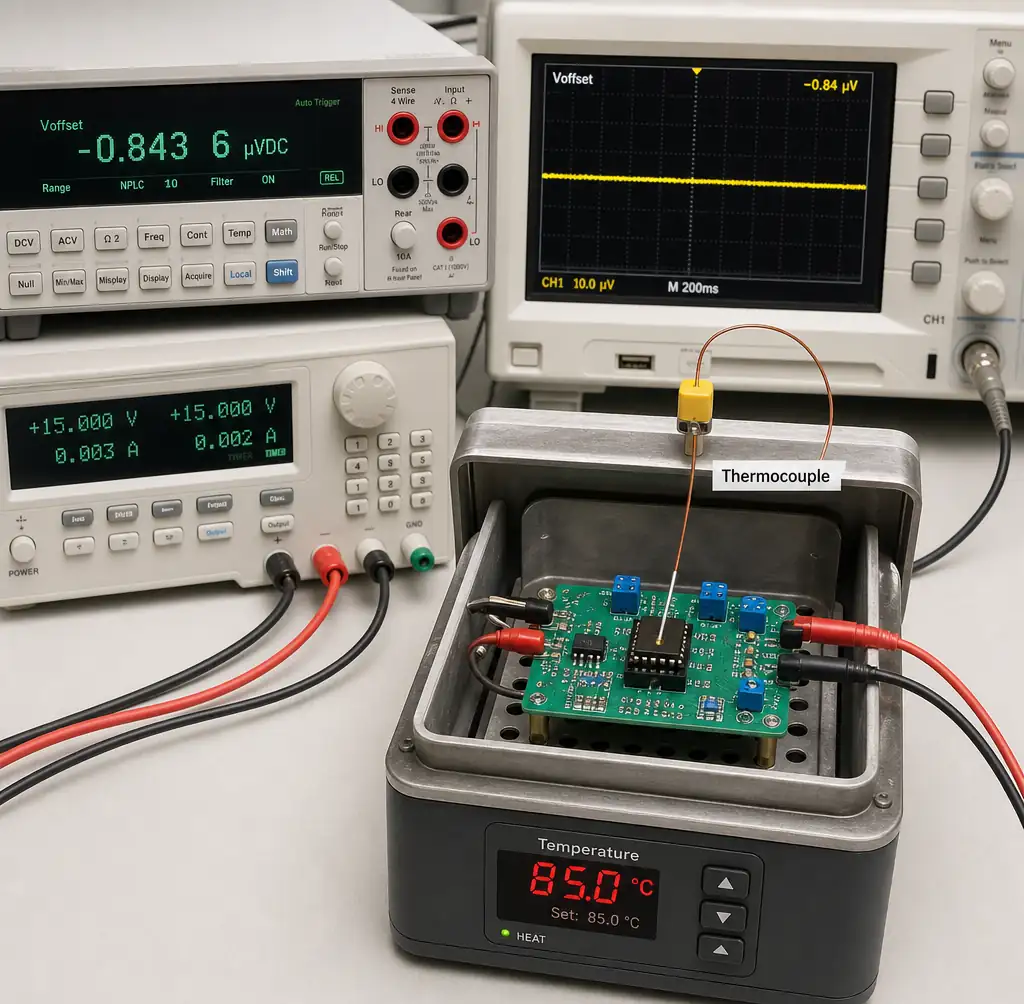

การตั้งค่าการวัดแรงดันไฟฟ้าและอุณหภูมิที่ชดเชยด้วยออปแอมป์ พร้อมโวลต์มิเตอร์ความแม่นยํา

แอมพลิฟายเออร์แบบ zero-drift สมัยใหม่ใช้การช็อปปิ้งหรือการตั้งศูนย์อัตโนมัติเพื่อให้ได้ออฟเซ็ตต่ํากว่า 10 μV และดริฟต์ต่ํากว่า 0.05 μV/°C—ซึ่งช่วยขจัดข้อผิดพลาด DC โดยพื้นฐาน อย่างไรก็ตาม การแก้ไขจะทําให้เกิดสัญญาณรบกวนแบบกว้างและสัญญาณนาฬิกาที่เพิ่มขึ้น ตรวจสอบให้แน่ใจว่าความถี่การตัด (โดยทั่วไป 1-10 kHz) จะไม่รบกวนสเปกตรัมสัญญาณของคุณ

อุปกรณ์ไบโพลาร์ที่ตัดแต่งด้วยเลเซอร์ เช่น OPA187 สามารถให้แรงดันออฟเซ็ตสูงสุด 25 ไมโครโวลต์ พร้อมการลอยตัว 0.1 ไมโครโวลต์/°C ซึ่งเพียงพอสําหรับระบบ 16 บิตหลายรุ่น ในขณะที่ให้สัญญาณรบกวนแรงดันไฟฟ้าต่ํากว่า 5 nV/√Hz ในต้นทุนที่ต่ํากว่า

การวิเคราะห์เสียงรบกวนตามอิมพีแดนซ์ต้นทาง

สัญญาณรบกวนจากออปแอมป์จะปรากฏเป็นสัญญาณรบกวนแรงดันไฟฟ้า (en) ที่ต่อเนื่องกับสัญญาณรบกวนขาเข้าและกระแสไฟฟ้า (ขาเข้า) ที่ไหลเข้าสู่ขั้ว สัญญาณรบกวนแรงดันไฟฟ้าจะเพิ่มขึ้นโดยตรง; สัญญาณรบกวนกระแสผ่านอิมพีแดนซ์ของแหล่งกําเนิดสร้างแรงดันไฟฟ้า: Vnoise = ใน × Rsource แหล่งกําเนิดหลักขึ้นอยู่กับอิมพีแดนซ์ของแหล่งกําเนิด

อิมพีแดนซ์ต้นทางต่ํา (<1 kΩ) ทําให้สัญญาณรบกวนแรงดันเป็นหลัก เลือกขั้นตอนไบโพลาร์ที่ได้แรงดัน 1-3 nV/√Hz (LT1028, AD797) อิมพีแดนซ์สูง (>100 kΩ) จะพลิกสมการ—1 pA/√Hz ถึง 1 MΩ สร้าง 1 μV/√Hz ในกรณีนี้ อินพุต JFET หรือ CMOS ที่มีสัญญาณรบกวนกระแสต่ํากว่าเฟมโตแอมแปร์จะมีบทบาทมากกว่า

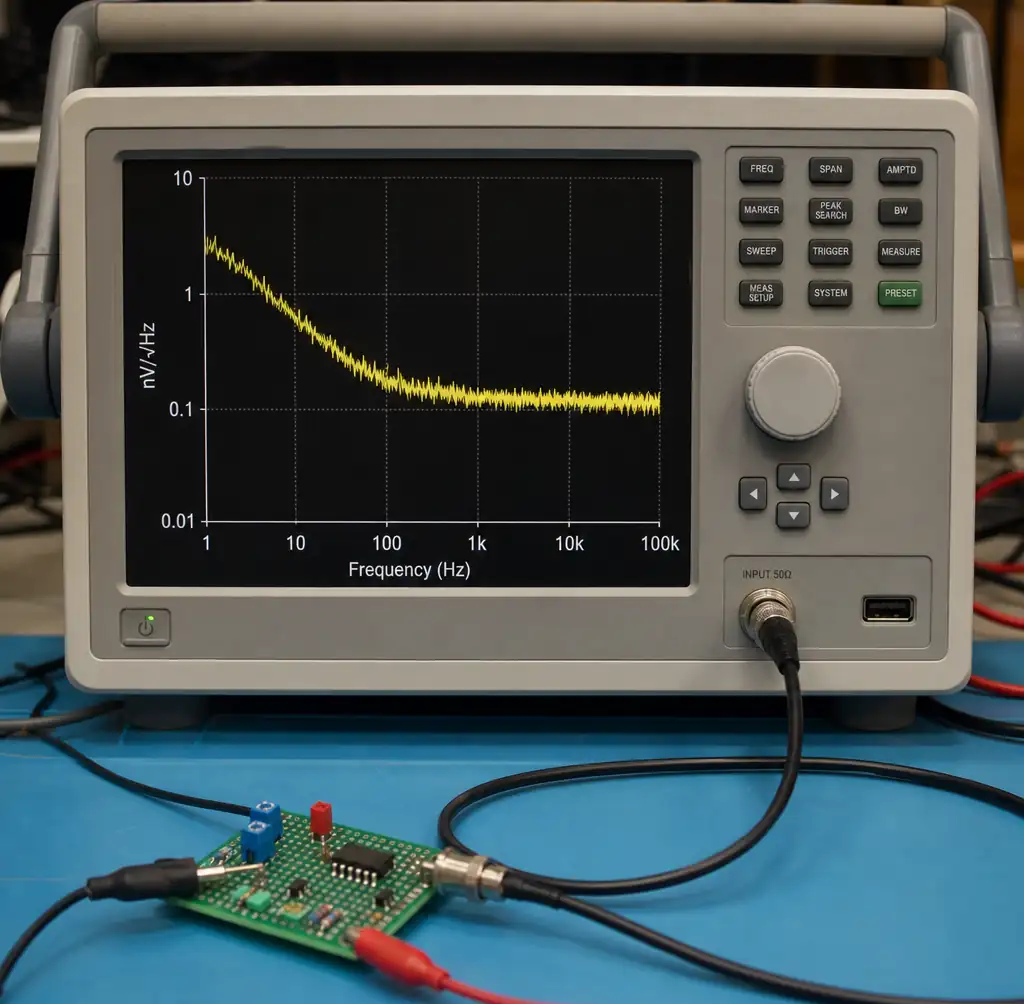

การวัดความหนาแน่นสเปกตรัมของสัญญาณรบกวนแรงดันและกระแสไฟฟ้าบนเครื่องวิเคราะห์สเปกตรัม

อิมพีแดนซ์ครอสโอเวอร์ที่ทั้งสองมีส่วนเท่ากัน: Rcrossover = en / in สําหรับ OPA1611 (แรงดัน 3 nV/√Hz, กระแส 5 fA/√Hz) จะเกิดการตัดกันที่ 600 kΩ ต่ํากว่านี้ สัญญาณรบกวนจากแรงดันไฟฟ้าจะเป็นหลัก; เหนือจุดนั้น สัญญาณรบกวนกระแสจะเข้ามาแทนที่

ตารางที่ 2: การเลือกที่ปรับให้เหมาะสมกับเสียงรบกวนตามอิมพีแดนซ์ของแหล่งกําเนิด

เสียงรบกวนรวม: Vnoise_total = en × √(BW × 1.57) สําหรับเสียงรบกวนสีขาว อย่าลืมเสียงรบกวน 1/f ต่ํากว่า 10 Hz สําหรับงาน DC

อคติของอินพุต ข้อควรพิจารณาในปัจจุบัน

กระแสไบแอสขาเข้าจะไหลเข้าสู่เทอร์มินัลเพื่อไบแอสทรานซิสเตอร์ภายใน อิมพีแดนซ์ของแหล่งกําเนิดนี้ทําให้เกิดข้อผิดพลาด DC: Verror = Ibias × Rsource สําหรับอิมพีแดนซ์ต่ํา จะถือว่าน้อยมาก แต่เซ็นเซอร์ที่มีอิมพีแดนซ์สูงจะทําให้กระแสไบแอสเป็นกระแสหลัก

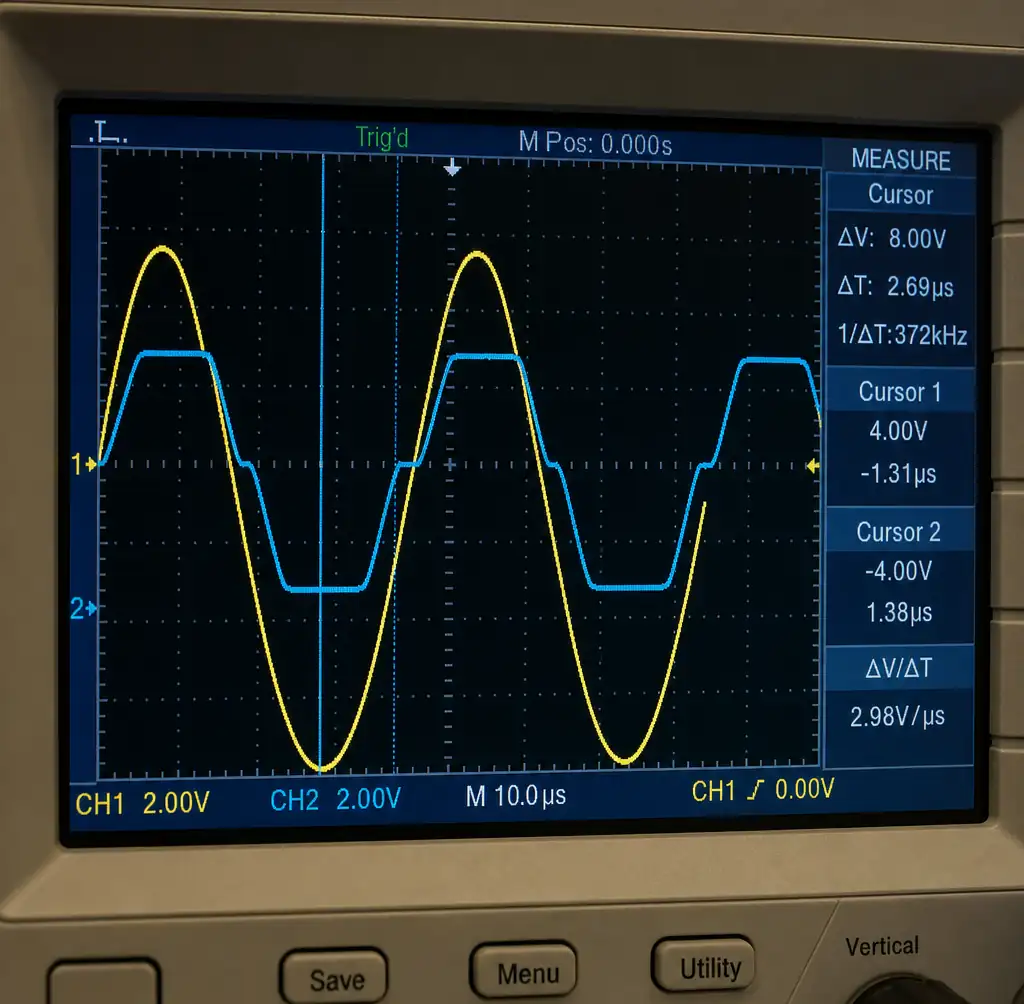

อินพุตไบโพลาร์แสดงค่า 1-50 nA—ซึ่งยอมรับได้ต่ํากว่า 10 kΩ แต่มีปัญหาเมื่อเกินกว่านั้น 10 nA ถึง 1 MΩ จะสร้างข้อผิดพลาด 10 mV อินพุต JFET ลดค่านี้เหลือ 1-100 pA ขณะที่ CMOS จะได้ 1-10 pA CMOS แบบ zero-drift เช่น OPA333 ระบุค่าสูงสุด <50 pA การจับภาพออสซิลโลสโคปแสดงอัตราการสเลวแบบ op-amp จํากัดที่เอาต์พุตคลื่นไซน์ เมื่อเชื่อมต่อกับขั้วไฟฟ้า pH หรืออิเล็กโทรดเลือกไอออน (>10 MΩ) แม้แต่ 1 pA ก็ทําให้เกิดข้อผิดพลาด ซึ่งต้องใช้แอมพลิฟายเออร์เกรดอิเล็กโทรมิเตอร์ เช่น OPA128 (75 fA โดยทั่วไป) วงแหวนป้องกันบน PCB ป้องกันการรั่วไหลของบอร์ดเกินกระแสไบแอสระดับเฟมโตแอมแปร์

สถาปัตยกรรมแบบ zero-drift กับ low-noise

การเลือกระหว่าง zero-drift กับ low-noise แบบดั้งเดิมต้องเข้าใจการแลกเปลี่ยน: zero-drift โดดเด่นที่ความแม่นยํา DC แต่แลกกับเสียงรบกวนแบบกว้าง ในขณะที่ precision bipolar ปรับแต่งเสียงรบกวนแต่รับ offset และ drift ที่สูงขึ้น

การดริฟต์แบบศูนย์สามารถช็อฟเซ็ตได้ต่ํากว่า 10 ไมโครโวลต์ และดริฟต์ต่ํากว่า 0.05 ไมโครโวลต์/°C ซึ่งดีกว่าไบโพลาร์ที่ตัดแต่งด้วยเลเซอร์หลายเท่า อย่างไรก็ตาม chopper op-amp มีสัญญาณรบกวนบรอดแบนด์สูงถึง 80-150 nV/√Hz—สูงกว่าไบโพลาร์ที่ดีที่สุดประมาณ 20-40 เท่า สําหรับ DC ถึง 100 Hz การดริฟต์ศูนย์จะให้เสียงรบกวนรวมต่ํากว่าเนื่องจากกําจัดสัญญาณรบกวน 1/f ถ้าเกิน 1 kHz ไบโพลาร์ชนะ

เลือก zero-drift สําหรับ: การใช้งานแบบ DC-coupled ในช่วงอุณหภูมิกว้าง (เทอร์โมคัปเปิล, การอ้างอิงความแม่นยํา) การขยาย DC ที่มีกําลังขยายสูงซึ่งการขยาย × offset ก่อให้เกิดข้อผิดพลาดที่ไม่ยอมรับได้

เลือกไบโพลาร์ที่มีสัญญาณรบกวนต่ําสําหรับ: แอปพลิเคชันที่มีสัญญาณกว้างเกิน 1 kHz, ไดรเวอร์ ADC ที่ต้องการสัญญาณรบกวนในตัวต่ํา, แอมพลิฟายเออร์ทรานส์อิมพีแดนซ์, เสียงที่กรองสัญญาณรบกวน 1/f

แบนด์วิดท์และความเสถียร

ผลคูณเกน-แบนด์วิดท์กําหนดแบนด์วิดท์แบบวงจรปิด: BW ≈ GBW / Gain Op-amp ที่มีความถี่ 10 MHz GBW ที่เกน 10 ให้แบนด์วิดท์ประมาณ 1 MHz -3dB ตรวจสอบว่าแบนด์วิดท์แบบปิดวงจรมีเฟสมาร์จิ้นเพียงพอ (45-60°) เพื่อป้องกันการสูงสุด.

อัตราสเลวจํากัดความเร็วการเปลี่ยนแปลงของเอาต์พุต สําหรับคลื่นไซน์: SR_required = 2π × f × Vpeak ไซน์ 100 kHz, 5Vpp ต้องการ SR = 1.57 V/μs เป็นขั้นต่ํา อัตราการหมุนที่ไม่เพียงพอจะทําให้เกิดความผิดเพี้ยน

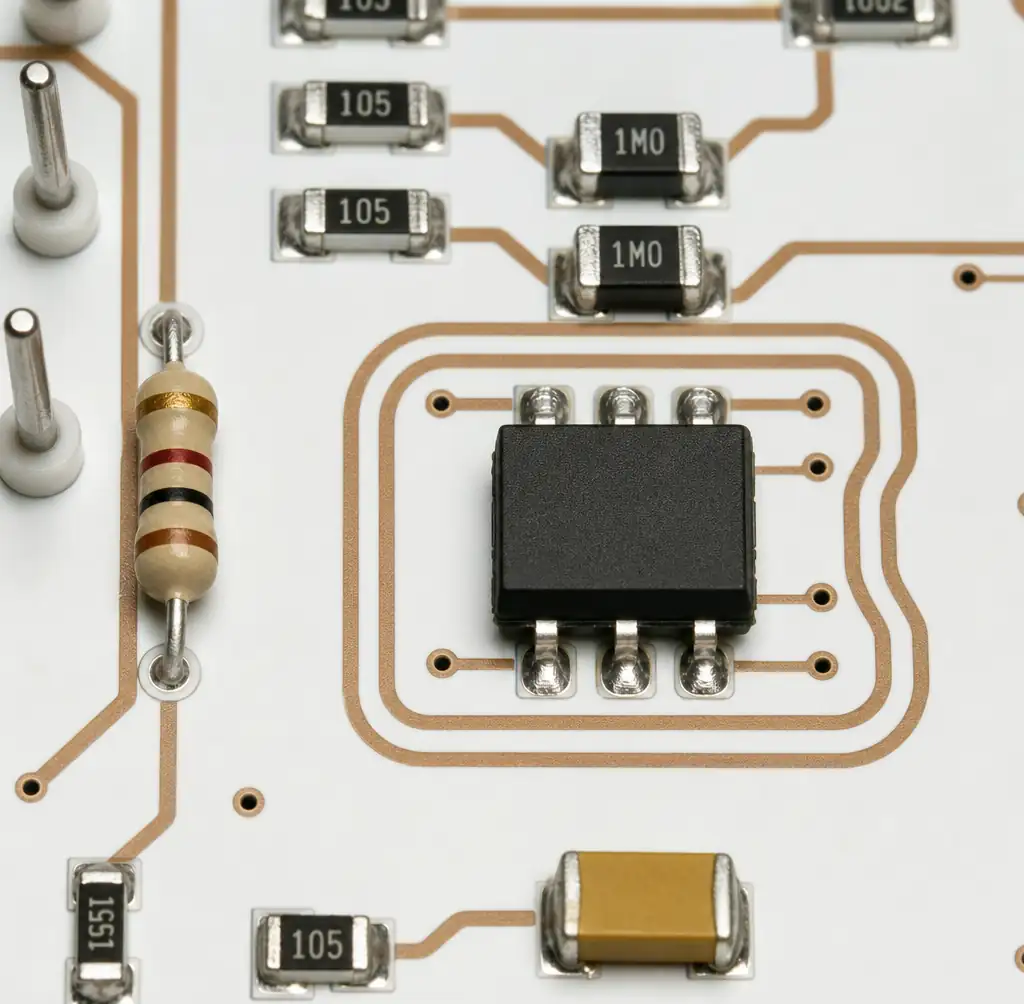

การจัดวางแผงวงจร PCB แสดงการใช้งานวงแหวนป้องกันสําหรับอินเทอร์เฟซเซ็นเซอร์ op-amp ความต้านทานสูง

สําหรับการใช้งาน DC ที่มีความแม่นยําสูง แบนด์วิดท์ที่เกินจะส่งผลเสีย—เพิ่มสัญญาณรบกวนและเพิ่มความไวต่อคลื่นวิทยุ ออปแอมป์แบบ zero-drift ความแม่นยําจํากัดแบนด์วิดท์ไว้ที่ 1-5 MHz เพื่อลดสัญญาณรบกวนในขณะที่ให้การตั้งตัวที่เพียงพอ

โหลดแบบความจุสร้างขั้วเพิ่มขึ้น ลดขอบเขตเฟส กลยุทธ์การชดเชยสามแบบ: (1) ตัวต้านทานแยก (10-50Ω)—ง่ายแต่สร้างข้อผิดพลาด DC (2) ตัวเก็บประจุแบบป้อนกลับ (1-10 pF)—เหมาะสําหรับความแม่นยํา วางโพลที่ fcomp = 1/(2π × Rf × Cf) ประมาณ 5-10× ต่ํากว่าแบนด์วิดท์ขยายหนึ่ง (3) RC snubber สําหรับโหลดขนาดใหญ่ (>1 nF)

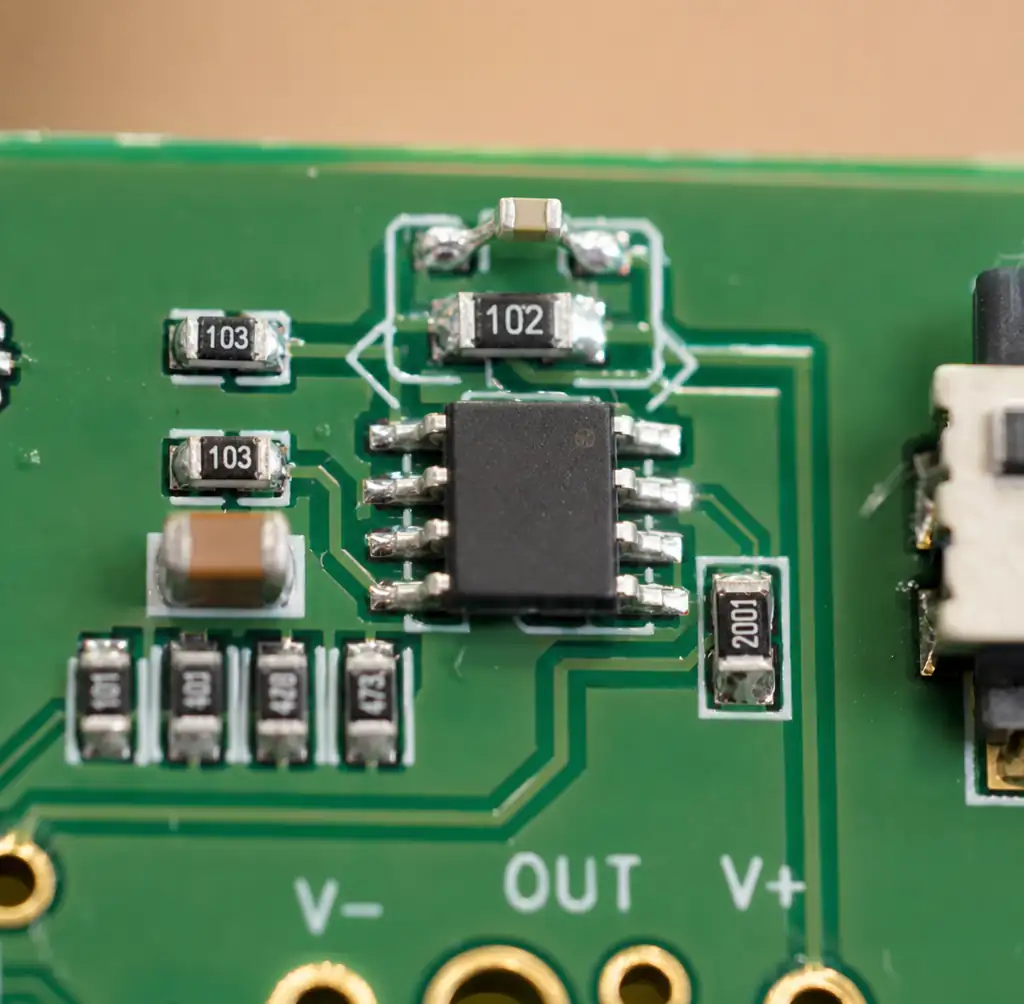

การวางตัวเก็บประจุชดเชยฟีดแบ็คบนแผงวงจรออปแอมป์ความแม่นยํา

เมื่อขับเคลื่อน ADC SAR ตัวเก็บประจุแบบสุ่มตัวอย่างจะสร้างภาระแบบไดนามิก หมายเหตุการสมัครของ TI แนะนําให้ระบุลักษณะของโหลดในกรณีที่เลวร้ายที่สุดในระหว่างการเก็บรวบรวม

คําถามที่พบบ่อย

ฉันจะคํานวณข้อผิดพลาดรวมของเอาต์พุตจากกระแส offset และ bias ได้อย่างไร?

ข้อผิดพลาด DC รวม: Verror_total = [Vos + (Ibias × Rsource)] × (1 + Rf/Ri) สําหรับการไม่กลับด้าน สําหรับการกลับด้าน: Verror = Vos × (1 + Rf/Ri) + Ibias × Rf เมื่ออิมพีแดนซ์ต้นทางเกิน 1 MΩ กระแสไบแอสจะครอบงํา; ต่ํากว่า 10 kΩ ออฟเซ็ตจะมีบทบาทสําคัญ

ควรเลือกแบบ zero-drift กับ low-noise bipolar เมื่อไหร่?

เลือกแบบ zero-drift สําหรับการใช้งานแบบ DC-coupled ในอุณหภูมิกว้าง (เทอร์โมคัปเปิล, อ้างอิง) ออฟเซ็ต <10 μV และการลอยตัว <0.1 μV/°C ช่วยขจัดการสอบเทียบ เลือกไบโพลาร์ที่มีสัญญาณรบกวนต่ําสําหรับคลื่นกว้าง (>1 kHz) ซึ่ง 1-5 nV/√Hz จะมีประสิทธิภาพดีกว่า 80-150 nV/√Hz ของ zero-drift

ฉันจะชดเชยโหลดแบบคาปาซิทีฟโดยไม่เสียความแม่นยําได้อย่างไร?

ใช้ตัวเก็บประจุป้อนกลับ (1-10 pF) ข้าม Rf เพื่อรักษาความแม่นยําของ DC วางโพลที่ fcomp = 1/(2π × Rf × Cf) ประมาณ 5-10× ต่ํากว่าแบนด์วิดท์ขยายหนึ่ง ตรวจสอบด้วยการตอบสนองของพัลส์: เกิน <10% และตั้งตัวให้คงที่ภายใน 2-3 ค่าคงที่

ฉันสามารถใช้ precision op-amps กับแหล่งจ่ายไฟเดี่ยวได้ไหม?

ส่วนใหญ่รองรับแหล่งจ่ายไฟเดี่ยวพร้อม I/O แบบรางต่อราง ตรวจสอบช่วงโหมดร่วมของอินพุต—หลายรุ่นต้องการอินพุต 100-200 mV ภายในราง อินพุตระหว่างรางที่ใช้ CMOS มีการตัดกันที่การออฟเซ็ตเสื่อมสภาพที่จุดจ่ายกลาง อุปกรณ์ zero-crossover กําจัดสิ่งนี้ออกไป

อะไรเป็นตัวกําหนดความโดดเด่นของแรงดันกับกระแสสัญญาณรบกวน?

อิมพีแดนซ์ต้นทางเป็นตัวกําหนดความโดดเด่น ต่ํากว่า Rcross = en/in สัญญาณรบกวนแรงดันจะโดดเด่น; เหนือมัน มีเสียงรบกวนกระแสไฟฟ้า สําหรับอิมพีแดนซ์ต่ํากว่า 10 kΩ ให้เน้นที่สัญญาณรบกวนแรงดัน สําหรับเซ็นเซอร์อิมพีแดนซ์สูง (>100 kΩ) สัญญาณรบกวนกระแสจะมีความสําคัญอย่างยิ่ง

ฉันจะแยกแยะการสั่นของออปแอมป์กับเสียงรบกวนภายนอกได้อย่างไร?

การสั่นจริงจะปรากฏเป็นคลื่นไซน์ที่สะอาดและเสถียร (1-100 MHz) มันยังคงอยู่แม้จะเชื่อมต่อสายดิน ใช้เครื่องวิเคราะห์สเปกตรัมเพื่อระบุความถี่ การเพิ่มตัวเก็บประจุป้อนกลับขนาดเล็ก (1-2 pF) จะช่วยลดการสั่น; เสียงรบกวนภายนอกต้องการการกรอง

ข้อควรพิจารณาใดบ้างที่ใช้กับอินเทอร์เฟซเซ็นเซอร์อิมพีแดนซ์สูง?

อิมพีแดนซ์สูง (>100 kΩ) ทําให้กระแสไบแอสและสัญญาณรบกวนกระแสเป็นหลัก เลือก JFET/CMOS ที่มี <10 pA สําหรับอิมพีแดนซ์ถึง 10 MΩ; ใช้คลื่นไฟฟ้าระดับ (<100 fA) ที่สูงกว่านั้น วงแหวนป้องกันป้องกันการรั่วไหลของบอร์ด กระแสสัญญาณรบกวนสร้างแรงดันไฟฟ้า: Vn = × Rsource

บทสรุป

การเลือก op-amp ความแม่นยําขึ้นอยู่กับการจับคู่สเปกกับแหล่งข้อผิดพลาดหลัก สําหรับการใช้งาน DC ในอุณหภูมิกว้าง การดริฟต์ศูนย์ช่วยขจัดการเลื่อนและการลอยตัว แต่รองรับสัญญาณรบกวนแบนด์กว้างที่สูงกว่า สําหรับการตรวจจับคลื่นกว้างเกิน 1 kHz ไบโพลาร์ที่มีสัญญาณรบกวนต่ําให้ประสิทธิภาพที่เหนือกว่า อิมพีแดนซ์ต้นทางกําหนดความโดดเด่น—ต่ํากว่า 10 kΩ ให้เน้นที่สัญญาณรบกวนแรงดัน และเมื่อเกิน 100 kΩ ให้ความสําคัญกับกระแสไบแอสต่ํา

คํานวณข้อผิดพลาดรวมรวมถึงการเลื่อน การลอยตัวที่อุณหภูมิสุดขั้ว สัญญาณรบกวนที่รวมผ่านแบนด์วิดท์ และกระแสไบแอสผ่านอิมพีแดนซ์ต้นทาง การวิเคราะห์เสถียรภาพป้องกันการสั่นเมื่อโหลดแบบคาปาซิทีฟ—ใช้ตัวเก็บประจุป้อนกลับเพื่อความแม่นยํา

ตรวจสอบว่าข้อผิดพลาด DC รวมตรงกับงบประมาณ สัญญาณรบกวนในตัวตรงตาม SNR แบนด์วิดท์ให้เฟส margin (>45°) และการตกต่ําตรงกับเวลา สําหรับการจัดหาสินค้า กรุณาตรวจสอบ หมวดหมู่สินค้า หรือ ขอใบเสนอราคา ของเรา Hitop Tech Limited ให้บริการสนับสนุนทางเทคนิคสําหรับความต้องการแอนะล็อกความแม่นยํา บริการจัดซื้อ
