พาวเวอร์ซัพพลายโหมดสวิตช์ (SMPS): คู่มือการเลือกและการออกแบบที่สมบูรณ์สําหรับวิศวกร

แหล่งจ่ายไฟโหมดสวิตช์ได้กลายเป็นกระดูกสันหลังของระบบอิเล็กทรอนิกส์สมัยใหม่ตั้งแต่อุปกรณ์สําหรับผู้บริโภคไปจนถึงระบบอัตโนมัติทางอุตสาหกรรม สําหรับวิศวกรออกแบบและทีมจัดซื้อที่ประเมินโซลูชันด้านพลังงาน การทําความเข้าใจเทคโนโลยี SMPS และการรู้วิธีเลือกโทโพโลยีที่เหมาะสมสําหรับแอปพลิเคชันของคุณส่งผลโดยตรงต่อประสิทธิภาพ ความน่าเชื่อถือ และต้นทุน

คู่มือนี้อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ แนะนําวิธีการเลือกตามข้อจํากัดในการออกแบบจริง และเน้นถึงข้อผิดพลาดทั่วไปที่อาจทําให้ประสิทธิภาพของ Power stage ของคุณตกราง ไม่ว่าคุณจะออกแบบอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ โหนดเซ็นเซอร์ IoT หรือระบบควบคุมอุตสาหกรรม คุณจะพบข้อมูลเชิงลึกที่นําไปใช้ได้จริงเพื่อการตัดสินใจเกี่ยวกับแหล่งจ่ายไฟที่ดีขึ้น

สารบัญ

1. [พาวเวอร์ซัพพลายโหมดสวิตช์คืออะไรและเหตุใดจึงสําคัญ] (#1-what-is-a-switch-mode-power-supply-and-why-it-matters)
2. [อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ] (#2-key-technical-parameters-explained)
3. [วิธีเลือกโทโพโลยี SMPS ที่เหมาะสมสําหรับแอปพลิเคชันของคุณ] (#3-how-how-to-choose-the-right-smps-topology-for-your-application)
4. [การเปรียบเทียบประสิทธิภาพ: Buck, Boost, Buck-Boost และโทโพโลยีแบบแยก] (#4-performance-comparison-buck-boost-buck-boost-and-isolated-topologies)
5. [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#5-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
6. [ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา] (#6-ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา)
7. คําถามที่พบบ่อย
8. [บทสรุปและขั้นตอนต่อไปที่แนะนํา] (#8 ข้อสรุปและขั้นตอนถัดไปที่แนะนํา)

1. พาวเวอร์ซัพพลายโหมดสวิตช์คืออะไรและเหตุใดจึงสําคัญ

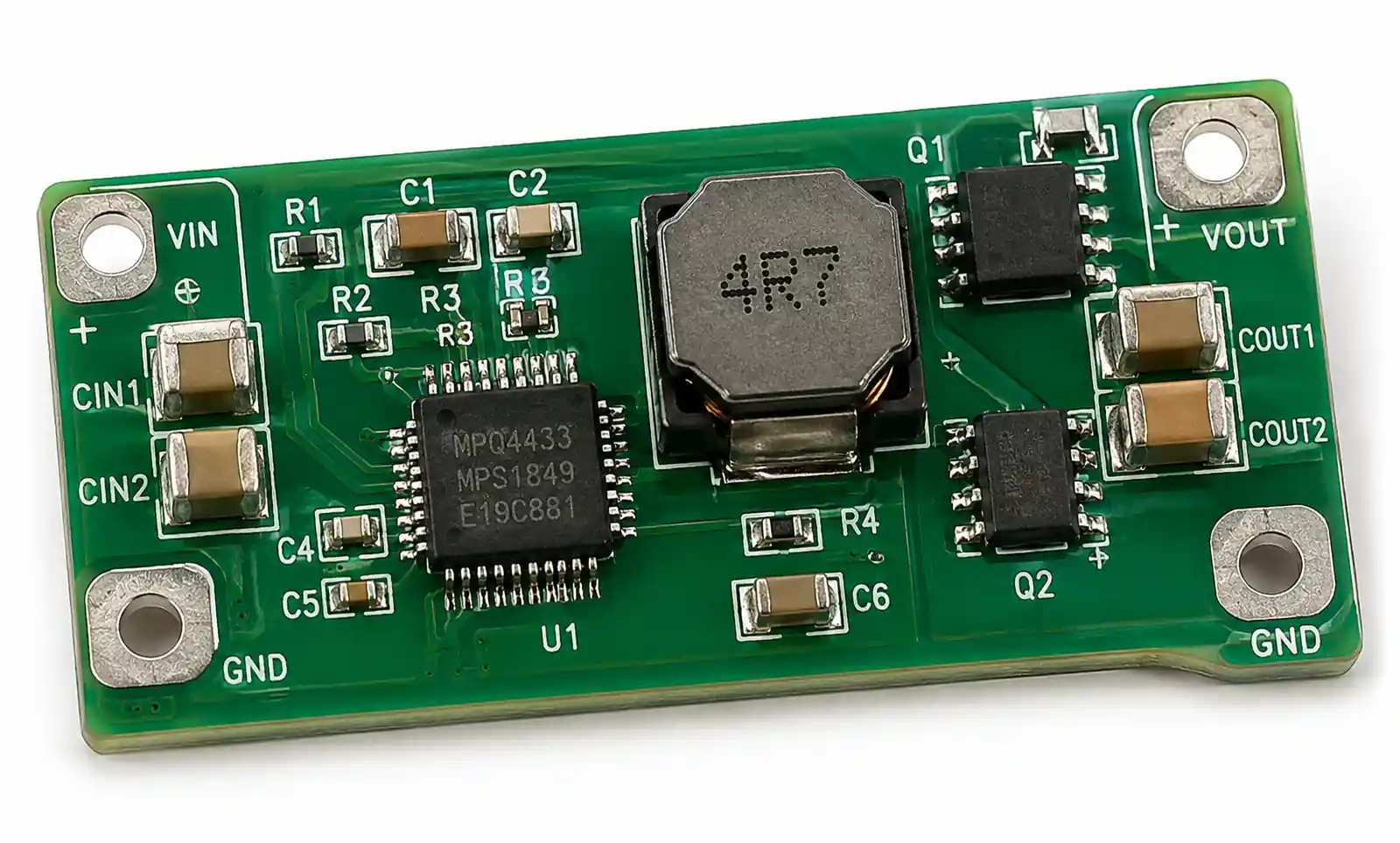

แหล่งจ่ายไฟโหมดสวิตช์แปลงพลังงานไฟฟ้าอย่างมีประสิทธิภาพโดยการเปิดและปิดทรานซิสเตอร์กําลังที่ความถี่สูง ซึ่งแตกต่างจากตัวควบคุมเชิงเส้นที่กระจายแรงดันไฟฟ้าส่วนเกินเป็นความร้อนโทโพโลยี SMPS ถ่ายโอนพลังงานผ่านตัวเหนี่ยวนําและตัวเก็บประจุ โดยให้ประสิทธิภาพสูงกว่า 85% และมักจะเกิน 95% ในการออกแบบที่ปรับให้เหมาะสม

สําหรับวิศวกร ประสิทธิภาพนี้แปลเป็นความต้องการในการจัดการความร้อนที่ลดลง ฟอร์มแฟคเตอร์ที่เล็กลง และต้นทุนการดําเนินงานที่ลดลง ในการใช้งานที่ใช้พลังงานจากแบตเตอรี่ ประสิทธิภาพ SMPS จะขยายรันไทม์โดยตรง ในระบบอุตสาหกรรมที่ดึงพลังงานอย่างต่อเนื่องการปรับปรุงประสิทธิภาพจะช่วยลดการกระจายความร้อนและปรับปรุงความน่าเชื่อถือในระยะยาว

การแลกเปลี่ยนคือความซับซ้อน การออกแบบ SMPS ต้องการการเลือกส่วนประกอบอย่างระมัดระวัง วินัยเค้าโครง PCB และความสนใจต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ความผิดพลาดในการออกแบบ เช่น การชดเชยลูปที่ไม่เพียงพอหรือการจัดวางตัวเหนี่ยวนําที่ไม่ดี อาจทําให้เกิดความไม่เสถียร ระลอกคลื่นมากเกินไป หรือการปล่อยมลพิษที่นําไฟฟ้า/แผ่รังสีซึ่งล้มเหลวในการทดสอบตามกฎระเบียบ

2. อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ

เมื่อประเมินคอนโทรลเลอร์ SMPS หรือโมดูลในตัว ให้มุ่งเน้นไปที่พารามิเตอร์ที่ส่งผลโดยตรงต่อประสิทธิภาพ ความน่าเชื่อถือ และการปฏิบัติตามข้อกําหนดของการออกแบบของคุณ เอกสารข้อมูลมีข้อมูลจําเพาะหลายสิบรายการ แต่โดยทั่วไปแล้วข้อมูลจําเพาะเหล่านี้เป็นข้อมูลจําเพาะที่ขับเคลื่อนการตัดสินใจเลือก

ประสิทธิภาพและการสูญเสียพลังงาน

ประสิทธิภาพคืออัตราส่วนของกําลังขับต่อกําลังไฟฟ้าเข้า ซึ่งแสดงเป็นเปอร์เซ็นต์ tage. ตัวแปลงบั๊กแบบซิงโครนัสที่ทันสมัยมีประสิทธิภาพ 92-96% ที่โหลดกลาง ในขณะที่ตัวแปลงฟลายแบ็คในแอปพลิเคชันที่แยกได้โดยทั่วไปจะสูงถึง 80-88% การสูญเสียการสวิตชิ่ง การสูญเสียการนําไฟฟ้า และการสูญเสียเกทไดรฟ์ล้วนมีส่วนช่วยในการกระจายพลังงานทั้งหมด

ให้ความสนใจกับเส้นโค้งประสิทธิภาพตลอดช่วงโหลดเต็ม คอนโทรลเลอร์ SMPS จํานวนมากรักษาประสิทธิภาพสูงที่โหลดหนัก แต่ลดลงอย่างมากที่โหลดเบา เว้นแต่จะใช้การทํางานของโหมดข้ามพัลส์หรือโหมดระเบิด สําหรับการใช้งานแบตเตอรี่ที่มีโปรไฟล์โหลดแปรผัน ประสิทธิภาพการโหลดเบามีความสําคัญพอๆ กับประสิทธิภาพสูงสุด

ความถี่ในการสลับ

ความถี่การสลับมีผลต่อขนาดตัวเหนี่ยวนํา การเลือกตัวเก็บประจุ และลักษณะ EMI ความถี่ที่สูงขึ้น (สูงกว่า 1 MHz) ช่วยให้ส่วนประกอบแบบพาสซีฟมีขนาดเล็กลง ซึ่งช่วยลดขนาดโซลูชัน อย่างไรก็ตาม การสูญเสียการสลับจะเพิ่มขึ้นตามความถี่ และการบรรเทา EMI จะท้าทายมากขึ้น

ในการใช้งานยานยนต์และอุตสาหกรรมที่ต้องการการปฏิบัติตามข้อกําหนดการปล่อยมลพิษ (CISPR 25, CISPR 32) การเลือกความถี่เป็นการแลกเปลี่ยนการออกแบบที่สําคัญ การทํางานที่ต่ํากว่าย่านความถี่วิทยุ AM (530-1710 kHz) หรือสูงกว่า 2 MHz สามารถลดความยุ่งยากในการกรองได้ แต่ความพร้อมใช้งานของส่วนประกอบและข้อจํากัดด้านต้นทุนมักจะผลักดันการออกแบบให้อยู่ในช่วง 300-600 kHz

อินพุตและเอาต์พุต Voltage ช่วง

ตัวควบคุม SMPS ระบุแรงดันไฟฟ้าอินพุตต่ําสุดและสูงสุด และโทโพโลยีบางตัวกําหนดขีดจํากัดที่เข้มงวดเกี่ยวกับอัตราส่วนแรงดันไฟฟ้าอินพุตต่อเอาต์พุต ตัวแปลงบั๊กต้องใช้ Vin > Vout ตัวแปลงบูสต์ต้องใช้ Vout > Vin และโทโพโลยีบัคบูสต์หรือ SEPIC จัดการช่วงอินพุต-เอาต์พุตที่ทับซ้อนกันโดยแลกกับส่วนประกอบเพิ่มเติมและประสิทธิภาพที่ต่ํากว่าเล็กน้อย

ในการใช้งานยานยนต์ ช่วงแรงดันไฟฟ้าอินพุตต้องรองรับข้อเหวี่ยงเย็น (ต่ําถึง 3.5V) การทํางานปกติ (9-16V) และโหลดดัมพ์ชั่วคราว (สูงสุด 40V) ระบบอุตสาหกรรมบนราง 24V ต้องทนต่อการเปลี่ยนแปลง ±20% ตรวจสอบเสมอว่าช่วงการทํางานของคอนโทรลเลอร์ครอบคลุมชั่วคราวในกรณีที่เลวร้ายที่สุดของคุณ ไม่ใช่แค่ปริมาตรเล็กน้อย tage.

การควบคุมโหลดและการควบคุมสาย

การควบคุมโหลดระบุว่าปริมาณแรงดันขาออกเปลี่ยนแปลงไปมากน้อยเพียงใดเนื่องจากกระแสโหลดแตกต่างกันไปจากต่ําสุดถึงสูงสุด การควบคุมสายระบุการแปรผันของแรงดันขาออกเมื่อแรงดันไฟฟ้าขาเข้าเปลี่ยนไป แอปพลิเคชันประสิทธิภาพสูงต้องการการควบคุมที่เข้มงวด ซึ่งโดยทั่วไปจะต่ํากว่า 1% สําหรับตัวชี้วัดทั้งสอง

พารามิเตอร์เหล่านี้ได้รับอิทธิพลจากการออกแบบลูปป้อนกลับ ความแม่นยําในการอ้างอิง และอิมพีแดนซ์เอาต์พุต หากแอปพลิเคชันของคุณมีข้อกําหนดด้านความทนทานต่อแรงดันไฟฟ้าที่เข้มงวด เช่น การจ่ายไฟให้กับ ADC ที่มีความแม่นยําหรือส่วนหน้า RF ให้ตรวจสอบว่าประสิทธิภาพการควบคุมของคอนโทรลเลอร์ SMPS ตรงกับความต้องการของคุณโดยไม่ต้องมีกฎระเบียบเพิ่มเติม

การตอบสนองชั่วคราว

การตอบสนองชั่วคราวอธิบายว่า SMPS ฟื้นตัวจากการเปลี่ยนแปลงโหลดอย่างกะทันหันได้เร็วเพียงใด มีความสําคัญในแอปพลิเคชันที่มีโหลดแบบพัลซิ่ง เช่น ตัวรับส่งสัญญาณไร้สายที่สลับระหว่างโหมดสลีปและโหมดส่งสัญญาณ หรือโปรเซสเซอร์ที่บล็อกการดําเนินการประตูนาฬิกา การตอบสนองชั่วคราวที่ไม่ดีทําให้เกิดแรงดันไฟฟ้าลดลงหรือโอเวอร์ชูตซึ่งอาจทําให้เกิดการรีเซ็ตไฟดับหรือทําให้วงจรที่ละเอียดอ่อนเสียหาย

การออกแบบเครือข่ายค่าตอบแทนส่งผลโดยตรงต่อการตอบสนองชั่วคราว คอนโทรลเลอร์ที่มีการควบคุมโหมดตรงเวลาหรือแรงดันไฟฟ้าแบบปรับได้อาจต้องใช้กลยุทธ์การชดเชยที่แตกต่างจากคอนโทรลเลอร์โหมดปัจจุบัน เมื่อเลือก SMPS ให้ตรวจสอบส่วนประกอบการชดเชยที่แนะนําของแผ่นข้อมูล และตรวจสอบประสิทธิภาพชั่วคราวภายใต้เงื่อนไขขั้นตอนการโหลดที่คาดไว้

| พารามิเตอร์ | ช่วงทั่วไป | ผลกระทบต่อการออกแบบ | Synology Inc. |---|---|---| | ประสิทธิภาพ (โหลดเต็ม) | 85-96% | 85-96% | การจัดการความร้อน อายุการใช้งานแบตเตอรี่ | | ความถี่การสลับ | 200 kHz - 2 MHz | 200 กิโลเฮิรตซ์ ขนาดส่วนประกอบ ความซับซ้อนในการกรอง EMI | MISUMI | ช่วงแรงดันไฟฟ้าขาเข้า | เฉพาะการใช้งาน | การเลือกโทโพโลยี การป้องกันชั่วคราว | | ความแม่นยําของแรงดันขาออก | ±1% ถึง ±5% | ข้อกําหนดหลังการกํากับดูแล โหลดที่ละเอียดอ่อน | | โหลดการตอบสนองชั่วคราว | Syntu 10-100 ไมโครวินาที | ความจุจํานวนมาก เครือข่ายการชดเชย | | กระแสนิ่ง | 10 μA - 5 mA | 10 ไมโครแอมป์ - 5 มิลลิแอมป์ อายุการใช้งานสแตนด์บายแบตเตอรี่ ประสิทธิภาพการโหลดเบา | ThaiThailand | อุณหภูมิในการทํางาน | -40°C ถึง +125°C | คุณสมบัติยานยนต์/อุตสาหกรรม |

ตารางนี้สรุปพารามิเตอร์ที่ใช้บ่อยที่สุดในการตัดสินใจเลือก SMPS จัดลําดับความสําคัญของพารามิเตอร์ตามข้อจํากัดของแอปพลิเคชันของคุณ—อายุการใช้งานแบตเตอรี่สําหรับอุปกรณ์พกพาประสิทธิภาพการระบายความร้อนสําหรับระบบความหนาแน่นสูงการตอบสนองชั่วคราวสําหรับแอปพลิเคชัน RF

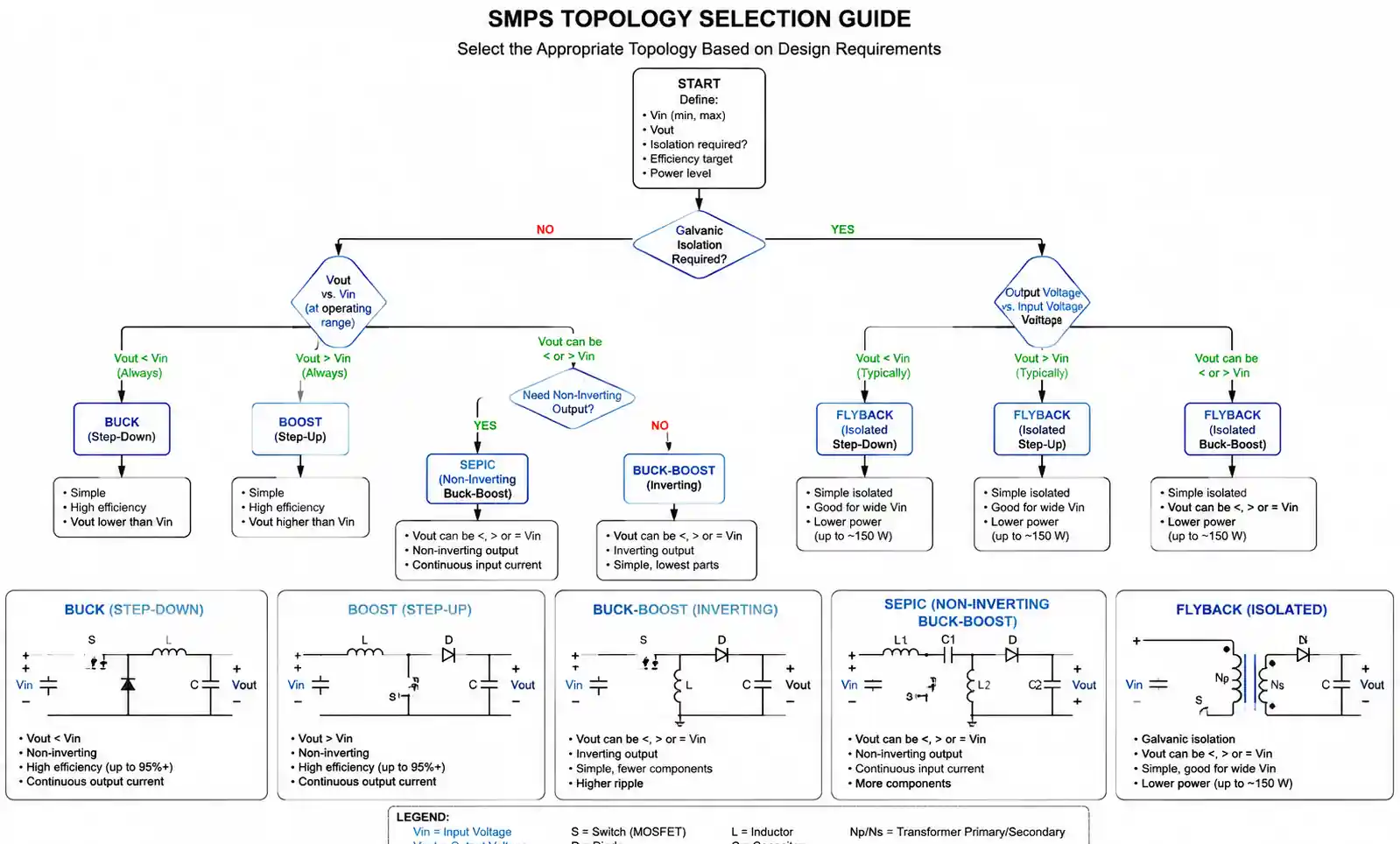

3. วิธีเลือกโทโพโลยี SMPS ที่เหมาะสมสําหรับแอปพลิเคชันของคุณ

การเลือกโทโพโลยี SMPS เริ่มต้นด้วยช่วงแรงดันไฟฟ้าขาเข้า แรงดันขาออกที่ต้องการ กระแสโหลด และข้อกําหนดในการแยก ไม่มีโทโพโลยีเดียวที่เพิ่มประสิทธิภาพทุกแอปพลิเคชัน ดังนั้นกระบวนการคัดเลือกจึงเกี่ยวข้องกับการแลกเปลี่ยนระหว่างประสิทธิภาพ ต้นทุน จํานวนส่วนประกอบ และความซับซ้อนในการออกแบบ

ขั้นตอนที่ 1: กําหนดความสัมพันธ์ของแรงดันไฟฟ้าอินพุต-เอาต์พุต

หากแรงดันขาออกของคุณต่ํากว่าแรงดันไฟฟ้าอินพุตขั้นต่ําเสมอ ตัวแปลงบั๊ก (สเต็ปดาวน์) เป็นตัวเลือกตามธรรมชาติ หากเอาต์พุตต้องสูงกว่าอินพุต ให้ใช้ตัวแปลงบูสต์ (สเต็ปอัพ) เมื่อแรงดันไฟฟ้าอินพุตและเอาต์พุตทับซ้อนกัน หรือเมื่ออินพุตอาจสูงหรือต่ํากว่าเอาต์พุต ให้พิจารณาโทโพโลยี buck-boost, SEPIC หรือ Cuk

สําหรับการใช้งานที่ต้องการการแยกไฟฟ้าเช่นตัวแปลง AC-DC อุปกรณ์ทางการแพทย์หรือระบบที่มีข้อกังวลเกี่ยวกับกราวด์ลูปจําเป็นต้องมีโทโพโลยีแบบแยกเช่นตัวแปลงเรโซแนนซ์ฟลายแบ็คไปข้างหน้าหรือ LLC การแยกเพิ่มความซับซ้อนและค่าใช้จ่าย ดังนั้นให้ระบุเฉพาะเมื่อมาตรฐานความปลอดภัยหรือสถาปัตยกรรมระบบต้องการเท่านั้น

ขั้นตอนที่ 2: ประเมินข้อกําหนดด้านประสิทธิภาพ

หากแอปพลิเคชันของคุณต้องการประสิทธิภาพสูงสุดที่สูงกว่า 90% โดยทั่วไปแล้วจําเป็นต้องมีการแก้ไขแบบซิงโครนัส ตัวแปลงบั๊กแบบซิงโครนัสแทนที่ไดโอดอิสระด้วย MOSFET RDS(on) ต่ํา ซึ่งช่วยลดการสูญเสียการนําไฟฟ้า นี่เป็นมาตรฐานในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ แหล่งจ่ายไฟของศูนย์ข้อมูล และแอปพลิเคชันใดๆ ที่มีข้อจํากัดด้านความร้อนจํากัดการกระจายพลังงาน

สําหรับการออกแบบที่อ่อนไหวต่อต้นทุนซึ่งยอมรับประสิทธิภาพในช่วง 80-85% โทโพโลยีแบบอะซิงโครนัส (แบบไดโอด) จะลดจํานวนส่วนประกอบและลดความซับซ้อนของเค้าโครง PCB นี่เป็นเรื่องปกติในแหล่งจ่ายไฟเสริม รางอคติ และระบบอุตสาหกรรมที่ใช้พลังงานต่ํา

ขั้นตอนที่ 3: พิจารณาขนาดส่วนประกอบและพื้นที่ PCB

ความถี่การสลับส่งผลโดยตรงต่อขนาดส่วนประกอบแบบพาสซีฟ การทํางานที่ 1-2 MHz ช่วยให้ตัวเหนี่ยวนํา 1-2 μH ในแพ็คเกจขนาดกะทัดรัด ในขณะที่การออกแบบ 200-400 kHz ต้องใช้ตัวเหนี่ยวนํา 4-10 μH ความถี่ที่สูงขึ้นจะลดขนาดแม่เหล็ก แต่เพิ่มการสูญเสียการสลับและข้อกําหนดในการกรอง EMI

ในการออกแบบที่มีพื้นที่จํากัด เช่น อุปกรณ์สวมใส่ เซ็นเซอร์ IoT อุปกรณ์ทางการแพทย์แบบพกพา โมดูลพลังงานแบบบูรณาการที่รวมคอนโทรลเลอร์ MOSFET และตัวเหนี่ยวนําไว้ในแพ็คเกจเดียวให้รอยเท้าที่เล็กที่สุด การแลกเปลี่ยนคือความยืดหยุ่นที่ลดลงในการเพิ่มประสิทธิภาพหรือการตอบสนองชั่วคราว

ขั้นตอนที่ 4: ประเมิน EMI และความไวต่อเสียงรบกวน

ตัวแปลงโหมดสวิตช์สร้างสัญญาณรบกวนความถี่สูงที่สามารถจับคู่เข้ากับวงจรแอนะล็อกที่ละเอียดอ่อน ส่วนหน้า RF หรือระบบการวัดที่แม่นยํา หากการออกแบบของคุณมี ADC ที่มีความละเอียดสูงกว่า 12 บิต แอมพลิฟายเออร์เสียงรบกวนต่ํา หรือตัวรับส่งสัญญาณ RF สัญญาณรบกวนที่นําและแผ่ออกมาจาก SMPS อาจทําให้ความสมบูรณ์ของสัญญาณลดลง

กลยุทธ์การบรรเทาผลกระทบ ได้แก่ การตอกบัตรสเปรดสเปกตรัม (การเบี่ยงเบนความถี่เพื่อลดการปล่อยสูงสุด) การทํางานแบบซิงโครนัส (การตอกบัตรตัวแปลงหลายตัวจากแหล่งทั่วไปเพื่อหลีกเลี่ยงความถี่จังหวะ) และการจัดวาง PCB อย่างระมัดระวังด้วยระนาบกราวด์และการแยกส่วนที่เหมาะสม แอปพลิเคชันบางอย่างต้องการการควบคุมหลังด้วยตัวควบคุมเชิงเส้นแบบดรอปเอาต์ต่ําเพื่อแยกขั้นตอนอะนาล็อกที่ละเอียดอ่อนออกจากระลอกคลื่น SMPS

ประเภทการใช้งาน	โทโพโลยีที่แนะนํา	ลําดับความสําคัญของการออกแบบที่สําคัญ
อุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่ (อินพุต 3.7V, เอาต์พุต 3.3V)	บั๊กซิงโครนัส	ประสิทธิภาพโหลดเบา กระแสไฟนิ่ง
รางยานยนต์ 12V เป็น USB 5V (ข้อเหวี่ยงเย็นเพื่อถ่ายโอนข้อมูล)	MISUMI AG บั๊กซิงโครนัสพร้อม Vin กว้าง	การป้องกันชั่วคราว ประสิทธิภาพ
เครื่องชาร์จแบตเตอรี่ (อินพุต 5V, Li-ion 4.2V)	บั๊กหรือเชิงเส้น (ถ้าความร้อนยอมรับได้)	ความแม่นยําในการชาร์จ
อะแดปเตอร์ AC-DC แบบแยก (85-265 VAC ถึง 12V DC)	MISUMI ประเทศไทย ฟลายแบ็ค	การแยกความปลอดภัย ค่าใช้จ่าย
Boost สําหรับไฟแบ็คไลท์ LED (3.3V ถึง 24V)	บูสต์แบบซิงโครนัส	แรงดันขาออกสูง ประสิทธิภาพ
เอาต์พุตคู่ 24V ถึง 12V/5V อุตสาหกรรม	ซิงโครนัสบั๊ก + LDO หรือบั๊ก + บั๊ก	ประสิทธิภาพ การควบคุมโหลด
อุปกรณ์ทางการแพทย์ (แยก รั่วซึมต่ํา)	ฟลายแบ็คหรือไปข้างหน้าแบบแยก การปฏิบัติตามข้อกําหนดด้านความปลอดภัย กระแสไฟรั่ว

เมทริกซ์การเลือกนี้แสดงตัวเลือกโทโพโลยีทั่วไปสําหรับการใช้งานทั่วไป ใช้เป็นจุดเริ่มต้น จากนั้นปรับแต่งตามข้อกําหนดด้านประสิทธิภาพ เป้าหมายต้นทุน และข้อจํากัดด้านกฎระเบียบที่เฉพาะเจาะจง

4. การเปรียบเทียบประสิทธิภาพ: โทโพโลยี Buck, Boost, Buck-Boost และ Isolated

โทโพโลยี SMPS แต่ละตัวมีจุดแข็งและข้อจํากัดเฉพาะตัว การทําความเข้าใจการแลกเปลี่ยนเหล่านี้จะช่วยให้คุณจับคู่โทโพโลยีกับข้อกําหนดของแอปพลิเคชันและหลีกเลี่ยงวิศวกรรมที่มากเกินไป

ตัวแปลงบั๊ก (สเต็ปดาวน์)

ตัวแปลงบั๊กลดแรงดันไฟฟ้าขาเข้าเป็นแรงดันขาออกที่ต่ํากว่าด้วยประสิทธิภาพทั่วไป 90-95% ในการออกแบบแบบซิงโครนัส ข้อดี ได้แก่ การควบคุมที่ง่าย พฤติกรรมที่คาดเดาได้ และการชดเชยที่ตรงไปตรงมา ข้อเสียรวมถึงข้อกําหนดที่ Vin > Vout ตลอดเวลา และความไวต่อแรงดันไฟฟ้าขาเข้าชั่วคราว

ดีที่สุดสําหรับ: อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่, การควบคุมจุดโหลด, การจ่ายไฟให้กับลอจิกดิจิทัลจากรางไฟฟ้าแรงสูง

ตัวแปลง Boost (Step-Up)

ตัวแปลงบูสต์เพิ่มแรงดันไฟฟ้าด้วยประสิทธิภาพใกล้เคียงกับตัวแปลงบั๊ก แต่กระแสไฟขาออกต่ํากว่ากระแสไฟเข้า ตัวแปลงบูสต์มีศูนย์ครึ่งระนาบขวาในฟังก์ชันการถ่ายโอนทําให้การชดเชยลูปซับซ้อนและจํากัดการตอบสนองชั่วคราว โทโพโลยี Boost ไม่สามารถจํากัดกระแสไฟเข้าเมื่อเริ่มต้นได้หากไม่มีส่วนประกอบเพิ่มเติม

ดีที่สุดสําหรับ: ไดรเวอร์ LED, ระบบสํารองแบตเตอรี่, การสร้างแรงดันไบแอสที่สูงกว่าแหล่งจ่ายไฟเข้า

ตัวแปลง Buck-Boost และ SEPIC

โทโพโลยี Buck-boost, SEPIC และ Cuk สามารถเพิ่มหรือลดแรงดันไฟฟ้าได้ จึงเหมาะอย่างยิ่งเมื่อช่วงแรงดันไฟฟ้าขาเข้าข้ามแรงดันไฟฟ้าขาออก การแลกเปลี่ยนคือจํานวนส่วนประกอบที่เพิ่มขึ้น (ตัวเหนี่ยวนําสองตัวใน SEPIC/Cuk หรือความเค้นกระแสของตัวเหนี่ยวนําที่สูงขึ้นใน buck-boost) ประสิทธิภาพที่ต่ํากว่าเล็กน้อย และการออกแบบแม่เหล็กที่ซับซ้อนมากขึ้น

ดีที่สุดสําหรับ: การใช้งานยานยนต์ที่มีรูปแบบอินพุตที่หลากหลายการแปลง Li-ion เซลล์เดียวเป็น 5V ระบบที่แรงดันไฟฟ้าของแหล่งสัญญาณเข้าไม่แน่นอน

Flyback Converter (แยก)

Flyback เป็นโทโพโลยีแบบแยกที่พบบ่อยที่สุดสําหรับระดับพลังงานต่ําถึงปานกลาง (ต่ํากว่า 100W) ให้การแยกไฟฟ้าด้วยส่วนประกอบแม่เหล็กเดียว (ตัวเหนี่ยวนํา/หม้อแปลงคู่) แต่โดยทั่วไปประสิทธิภาพจะอยู่ที่ 80-88% และการกระเพื่อมของเอาต์พุตจะสูงกว่าตัวแปลงที่ไม่แยก ตัวแปลงฟลายแบ็คต้องการการออกแบบหม้อแปลงอย่างระมัดระวังและวงจร snubber เพื่อจัดการการเหนี่ยวนําการรั่วไหล

ดีที่สุดสําหรับ: อะแดปเตอร์ AC-DC, อุปกรณ์อคติแบบแยก, อุปกรณ์ทางการแพทย์ที่ต้องการการแยกความปลอดภัย

| โทโพโลยี | ประสิทธิภาพ (ทั่วไป) | จํานวนส่วนประกอบ | ความซับซ้อน | การแยกตัว | กรณีการใช้งานที่ดีที่สุด | 2022 |---|---|---|---|---|---| | ซิงโครนัสบั๊ก | 92-96% | 92-96% | 92-96% | 92-96 ต่ํา | ต่ํา | ไม่ | ใช้พลังงานจากแบตเตอรี่ ณ จุดโหลด | | บั๊กแบบอะซิงโครนัส | 85-90% | 85-90% | ต่ํามาก | ต่ํามาก | ไม่ | รางเสริมที่ไวต่อต้นทุน | | บูสต์แบบซิงโครนัส | Synchronous Boost 90-95% | 90-95% | 90-95% ต่ํา | ปานกลาง | ไม่ | ไดรเวอร์ LED, แบตเตอรี่สํารอง | | บัคบูสต์ | 85-92% | 85-92% | ปานกลาง | ปานกลาง | ไม่ | ช่วงแรงดันไฟฟ้าอินพุตกว้าง | | SEPIC | ซีปิค 85-90% | 85-90% | ปานกลาง | ปานกลาง | ไม่ | วินข้าม Vout | | ฟลายแบ็ค (แยก) | 80-88% | 80-88% | 800 ปานกลาง | สูง | ใช่ | AC-DC อคติที่แยกได้ทางการแพทย์ | ไปข้างหน้า (แยก) | 85-90% | 85-90% | สูง | สูง | ใช่ | พลังงานที่สูงขึ้น หลายเอาต์พุต |

ตารางเปรียบเทียบนี้เน้นการแลกเปลี่ยนหลักระหว่างโทโพโลยี SMPS ทั่วไป เลือกตามเป้าหมายประสิทธิภาพเฉพาะ ข้อจํากัดด้านต้นทุน และข้อกําหนดในการแยก แทนที่จะถือว่าโทโพโลยีหนึ่งตัวเหนือกว่าในระดับสากล

5. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

แม้จะมีโทโพโลยีและ IC คอนโทรลเลอร์ที่เหมาะสม แต่การออกแบบ SMPS ก็ล้มเหลวหรือทํางานได้ไม่ดีเนื่องจากข้อผิดพลาดที่ป้องกันได้ในการเลือกส่วนประกอบ เค้าโครง PCB และการชดเชยลูป นี่คือปัญหาที่พบบ่อยที่สุดในการตรวจสอบการออกแบบและการวิเคราะห์ความล้มเหลว

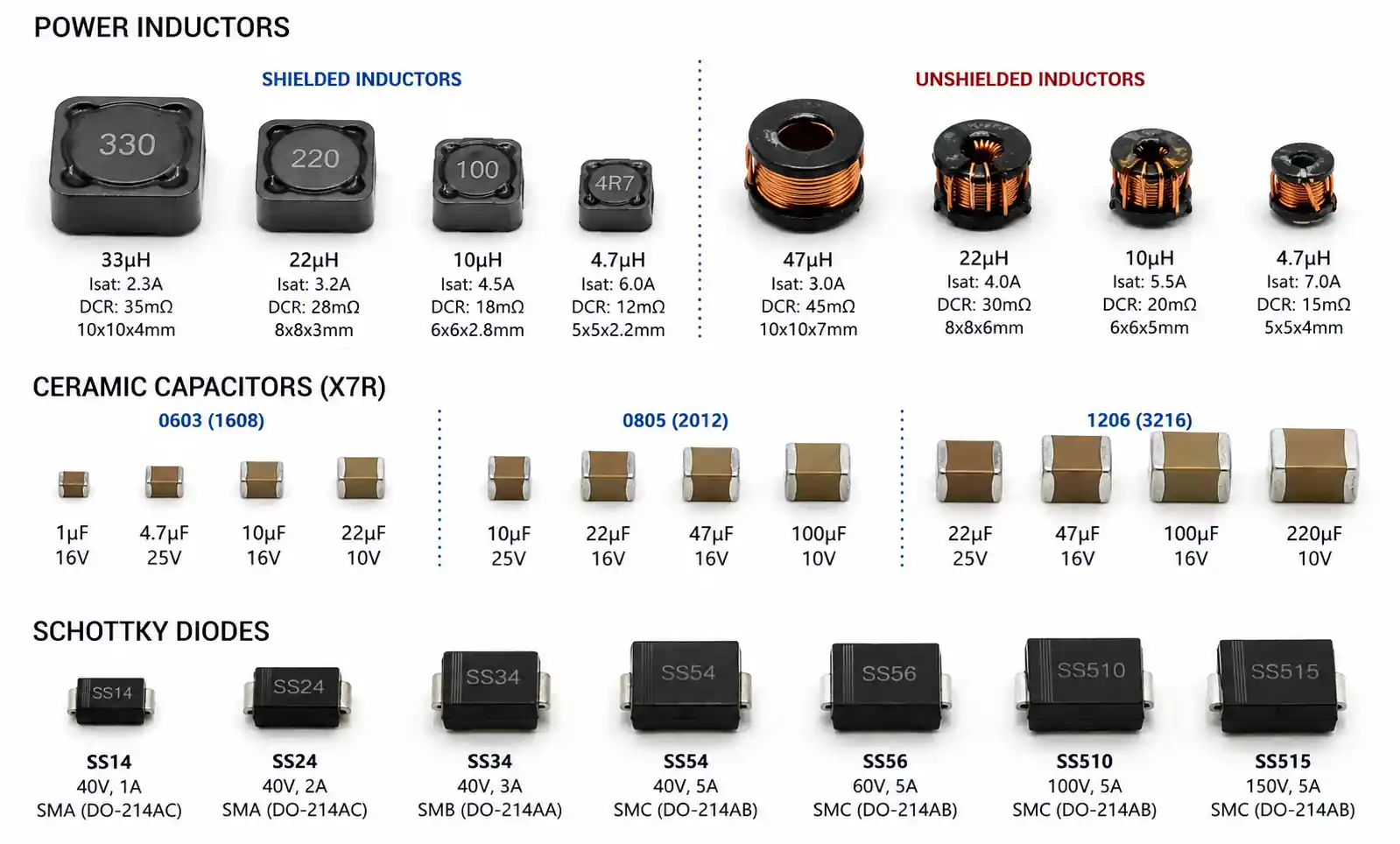

ข้อผิดพลาดในการเลือกตัวเหนี่ยวนํา

การเลือกตัวเหนี่ยวนําตามค่าความเหนี่ยวนําและพิกัดกระแสไฟฟ้าเท่านั้นไม่เพียงพอ กระแสอิ่มตัว (Isat) ต้องเกินกระแสเหนี่ยวนําสูงสุดที่มีระยะขอบ และความต้านทานกระแสตรง (DCR) ส่งผลโดยตรงต่อประสิทธิภาพ ในการออกแบบกระแสไฟสูง ความแตกต่าง 10 mΩ ใน DCR สามารถมีประสิทธิภาพ 1-2%

วัสดุหลักมีความสําคัญต่อการทํางานความถี่สูง แกนเฟอร์ไรต์ทํางานได้ดีสูงกว่า 500 kHz ในขณะที่แกนเหล็กแบบผงจะดีกว่าสําหรับความถี่ที่ต่ํากว่า แต่มีการสูญเสียแกนสูงกว่า ตัวเหนี่ยวนําที่มีฉนวนหุ้มช่วยลด EMI ที่แผ่รังสี แต่มีราคาสูงกว่าและอาจมีกระแสอิ่มตัวต่ํากว่าชนิดที่ไม่มีฉนวนหุ้ม ตรวจสอบประสิทธิภาพของตัวเหนี่ยวนําที่ความถี่และอุณหภูมิในการทํางานของคุณเสมอ

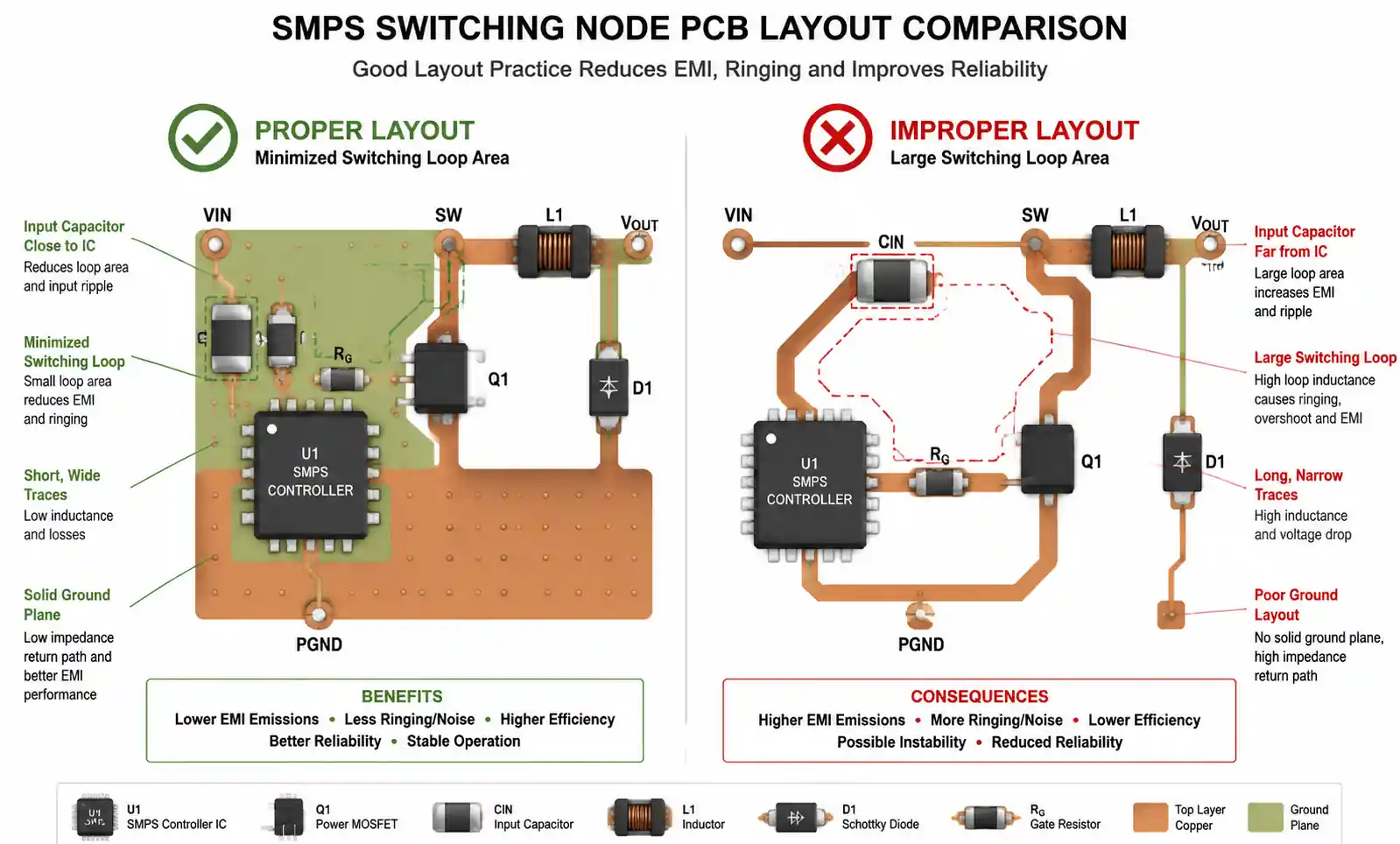

ข้อผิดพลาดของเค้าโครง PCB

ข้อผิดพลาดในการจัดวาง SMPS PCB เป็นสาเหตุหลักของเสียงรบกวน ความไม่เสถียร และความล้มเหลวของ EMI โหนดสวิตชิ่ง—การเชื่อมต่อระหว่างทรานซิสเตอร์สวิตช์ ตัวเหนี่ยวนํา และไดโอดอิสระหรือ FET แบบซิงโครนัส—มีกระแสไฟ di/dt สูงและต้องลดพื้นที่ให้เล็กที่สุด ลูปโหนดสวิตชิ่งขนาดใหญ่ทําหน้าที่เป็นเสาอากาศ แผ่สัญญาณรบกวนและเชื่อมต่อเข้ากับวงจรที่ละเอียดอ่อน

วางตัวเก็บประจุอินพุตและเอาต์พุตให้ใกล้กับพินไฟ IC มากที่สุด ใช้ระนาบกราวด์ แต่อย่าใช้กระแสสลับความถี่สูงผ่านร่องรอยแคบหรือระนาบกราวด์แยก อุทิศพื้นที่ระนาบกราวด์ที่มั่นคงสําหรับส่วนประกอบสเตจพลังงาน และเชื่อมต่อข้อเสนอแนะแบบอะนาล็อกและวงจรควบคุมกับจุดกราวด์ที่เงียบ (โดยทั่วไปคือขั้วลบของตัวเก็บประจุเอาต์พุต)

ความจุอินพุต/เอาต์พุตไม่เพียงพอ

ตัวเก็บประจุอินพุตต้องจัดการกับกระแสกระเพื่อม RMS ของตัวแปลง ซึ่งอาจมีนัยสําคัญในตัวแปลงบั๊ก แนะนําให้ใช้ตัวเก็บประจุเซรามิก (X5R หรือ X7R) ที่มี ESR ต่ํา แต่อาจต้องใช้ตัวเก็บประจุหลายตัวแบบขนานเพื่อให้เป็นไปตามพิกัดกระแสกระเพื่อม การประเมินกระแสกระเพื่อมต่ําเกินไปทําให้เกิดความล้มเหลวของตัวเก็บประจุก่อนเวลาอันควรและการกระเพื่อมของแรงดันไฟฟ้าอินพุตที่เพิ่มขึ้น

ความจุเอาต์พุตตั้งค่าการกระเพื่อมของแรงดันขาออกและการตอบสนองชั่วคราว ในการใช้งานที่มีการโหลดชั่วคราวที่รวดเร็วความจุจํานวนมากต้องเพียงพอที่จะจ่ายกระแสโหลดในระหว่างเวลาตอบสนองของลูปป้อนกลับ ตัวเก็บประจุแบบอิเล็กโทรไลต์แทนทาลัมหรือพอลิเมอร์ให้ความหนาแน่นของความจุสูงกว่าเซรามิก แต่ดู ESR และ ESL ที่ความถี่สูง

ข้อผิดพลาดในการชดเชยลูป

โดยทั่วไปตัวควบคุม SMPS จะทํางานในโหมดแรงดันไฟฟ้าหรือการควบคุมโหมดปัจจุบัน ซึ่งแต่ละตัวต้องการกลยุทธ์การชดเชยที่แตกต่างกัน ระยะขอบเฟสไม่เพียงพอ (น้อยกว่า 45 องศา) ทําให้เกิดเสียงกริ่งและความไม่เสถียรที่อาจเกิดขึ้น ระยะขอบเฟสที่มากเกินไป (มากกว่า 70 องศา) ให้การตอบสนองชั่วคราวที่เฉื่อยชา

วิศวกรหลายคนพึ่งพาการออกแบบอ้างอิงแผ่นข้อมูลโดยไม่ตรวจสอบความเสถียรของลูปภายใต้สภาวะการทํางานเฉพาะ แรงดันไฟฟ้าขาออก กระแสโหลด และแม้แต่ปรสิต PCB ส่งผลต่อพลวัตของลูป สําหรับการออกแบบการผลิต ให้วัดการตอบสนองของลูปด้วยเครื่องวิเคราะห์เครือข่ายหรือทําการทดสอบโหลดชั่วคราวเพื่อตรวจสอบระยะขอบความเสถียร

หลุมพรางทั่วไป	ผลที่ตามมา	การบรรเทาผลกระทบ
ความอิ่มตัวของตัวเหนี่ยวนําที่กระแสไฟสูงสุด	การสูญเสียประสิทธิภาพ ความร้อนสูงเกินไป ความเสียหายที่อาจเกิดขึ้น	เลือก Isat > กระแสเหนี่ยวนําสูงสุด 1.3×
พื้นที่ลูปโหนดสวิตชิ่งขนาดใหญ่	EMI ที่แผ่รังสี, ครอสทอล์ค	ลดพื้นที่ลูป ใช้ระนาบกราวด์
พิกัดกระแสกระเพื่อมของตัวเก็บประจุอินพุตไม่เพียงพอ ตัวเก็บประจุร้อนเกินไป รวมกระแสระลอกคลื่น RMS หลายตัวพิมพ์ใหญ่แบบขนาน
การกําหนดเส้นทางการติดตามข้อเสนอแนะไม่ดี การฉีดเสียงรบกวน ความไม่เสถียร	เส้นทางการติดตามข้อเสนอแนะออกจากโหนดสวิตชิ่ง	Synus Thailand
ละเว้นการออกแบบระบายความร้อน	คอนโทรลเลอร์หรือ MOSFET ร้อนเกินไป	MISUMI คํานวณการกระจายพลังงาน
การทดสอบชั่วคราวแบบข้ามโหลด	Synology Inc. ความไม่เสถียรภายใต้สภาวะโหลดจริง ทดสอบด้วยโหลดแบบไดนามิกตรวจสอบความเบี่ยงเบนของแรงดันไฟฟ้า

ตารางนี้แสดงข้อผิดพลาดในการออกแบบที่พบบ่อยที่สุดและผลที่ตามมา จัดการกับสิ่งเหล่านี้อย่างเป็นระบบในระหว่างการตรวจสอบการออกแบบเพื่อหลีกเลี่ยงการรีสปินบอร์ดที่มีค่าใช้จ่ายสูงหรือความล้มเหลวของภาคสนาม

6. ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา

ไอซีการจัดการพลังงานและส่วนประกอบแบบพาสซีฟสําหรับการออกแบบ SMPS ต้องเผชิญกับความท้าทายในห่วงโซ่อุปทานที่อาจส่งผลกระทบต่อไทม์ไลน์และต้นทุนของโครงการ กลยุทธ์การจัดหาเชิงรุกและแนวทางปฏิบัติในการออกแบบเพื่อความพร้อมใช้งานช่วยลดความเสี่ยง

ความพร้อมใช้งานของ IC คอนโทรลเลอร์และระยะเวลารอคอยสินค้า

ไอซีการจัดการพลังงานปริมาณมากจากซัพพลายเออร์รายใหญ่ (Texas Instruments, Analog Devices, Infineon, ON Semiconductor) มักจะมีความพร้อมใช้งานที่ดีกว่าชิ้นส่วนเฉพาะกลุ่มหรือแหล่งเดียว ในช่วงที่ส่วนประกอบขาดแคลน ระยะเวลารอคอยสินค้าสําหรับตัวควบคุม SMPS แบบพิเศษอาจขยายได้ถึง 26-52 สัปดาห์

ออกแบบด้วยตัวเลือกแหล่งที่สองเมื่อเป็นไปได้ ตัวควบคุมบั๊กและบูสต์จํานวนมากมีทางเลือกที่เข้ากันได้กับพินหรือเทียบเท่าในการทํางาน หากการออกแบบของคุณใช้ชิ้นส่วนจากแหล่งเดียว ให้รักษาบัฟเฟอร์สินค้าคงคลังให้สูงขึ้นหรือระบุการเปลี่ยนทดแทนแบบดรอปอินในช่วงต้นของวงจรการออกแบบ

การจัดหาส่วนประกอบแบบพาสซีฟ

ตัวเหนี่ยวนํามักเป็นส่วนประกอบ SMPS ที่มีข้อจํากัดด้านอุปทานมากที่สุด โดยเฉพาะอย่างยิ่งในการจัดอันดับเกรดยานยนต์หรือกระแสสูง แม่เหล็กแบบกําหนดเองมีระยะเวลารอคอยสินค้านานกว่าชิ้นส่วนแคตตาล็อก สร้างมาตรฐานเกี่ยวกับตัวเหนี่ยวนําจากซัพพลายเออร์หลายราย (Coilcraft, Wurth, TDK, Murata) เพื่อรักษาความยืดหยุ่นในการจัดหา

ตัวเก็บประจุเซรามิกที่มีพิกัดแรงดันไฟฟ้าเฉพาะและค่าความจุในขนาดเคสขนาดกะทัดรัด (0603, 0805) สามารถเผชิญกับการจัดสรรในช่วงที่ตลาดรัดกุม ออกแบบด้วยค่าความจุมาตรฐานและหลีกเลี่ยงการผลักดันขีดจํากัดการลดแรงดันไฟฟ้าเข้าใกล้เกินไป—ใช้ตัวเก็บประจุพิกัด 25V สําหรับการใช้งาน 12V แทนที่จะเป็นชิ้นส่วน 16V

การเพิ่มประสิทธิภาพต้นทุนโดยไม่ลดทอนประสิทธิภาพ

ในการผลิตในปริมาณมากแม้แต่การลดต้นทุนชิ้นงานขนาดเล็กก็ทวีคูณ อย่างไรก็ตาม การเพิ่มประสิทธิภาพต้นทุนโดยการเลือกตัวเหนี่ยวนําที่ถูกกว่าที่มี DCR สูงกว่าหรือตัวเก็บประจุเกรดต่ํากว่าที่มี ESR สูงกว่าอาจทําให้ประสิทธิภาพและความน่าเชื่อถือในระยะยาวลดลง

สร้างสมดุลระหว่างต้นทุนและประสิทธิภาพโดยกําหนดเป้าหมายประสิทธิภาพที่โหลดทั่วไปมากกว่าโหลดสูงสุด โดยยอมรับขนาดส่วนประกอบที่ใหญ่ขึ้นเล็กน้อยเพื่อใช้ชิ้นส่วนที่พร้อมใช้งานมากขึ้น หรือลดความซับซ้อนของคุณสมบัติการควบคุม (เช่น การทํางานความถี่คงที่แทนการแพร่กระจายสเปกตรัม)

ประเภทส่วนประกอบ	ความเสี่ยงด้านความพร้อมใช้งาน	กลยุทธ์การบรรเทาผลกระทบ
IC คอนโทรลเลอร์ SMPS	ปานกลาง	ออกแบบด้วยทางเลือกที่เข้ากันได้กับพิน
MOSFET กําลัง	MOSFET ต่ํา-ปานกลาง	แหล่งที่มาที่ได้รับการอนุมัติหลายแหล่ง แพ็คเกจมาตรฐาน
ตัวเหนี่ยวนํา (พิเศษ)	สูง	แคตตาล็อกชิ้นส่วนจากผู้ขายหลายราย
เซรามิกความจุสูง	ปานกลาง	ค่ามาตรฐาน อนุมัติเคสหลายขนาด
วงจรเรียงกระแส Schottky/sync	Schottky ต่ํา	ชิ้นส่วนสินค้าหลายแหล่ง

ตารางนี้สรุปความเสี่ยงของห่วงโซ่อุปทานสําหรับส่วนประกอบ SMPS ทั่วไป สําหรับการออกแบบที่สําคัญ ให้ติดต่อกับผู้จัดจําหน่ายตั้งแต่เนิ่นๆ เพื่อทําความเข้าใจระยะเวลารอคอยสินค้าและการจัดสรร และพิจารณาสินค้าคงคลังฝากขายสําหรับส่วนประกอบที่มีโอกาสในการขายระยะยาว

7. คําถามที่พบบ่อย

อะไรคือความแตกต่างระหว่าง SMPS แบบซิงโครนัสและแบบอะซิงโครนัส?

SMPS แบบซิงโครนัสแทนที่ไดโอดอิสระด้วย MOSFET ช่วยลดการสูญเสียการนําไฟฟ้าและปรับปรุงประสิทธิภาพ 3-8% การออกแบบแบบอะซิงโครนัสใช้ไดโอด Schottky ซึ่งง่ายกว่าและต้นทุนต่ํากว่า แต่กระจายพลังงานได้มากกว่า เลือกซิงโครนัสสําหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่หรือข้อจํากัดด้านความร้อน แบบอะซิงโครนัสสําหรับอุปกรณ์เสริมที่ไวต่อต้นทุน

ฉันจะคํานวณค่าตัวเหนี่ยวนําที่ต้องการสําหรับตัวแปลงบั๊กได้อย่างไร

ค่าตัวเหนี่ยวนําขึ้นอยู่กับความถี่ในการสลับ แรงดันไฟฟ้าอินพุต/เอาต์พุต กระแสโหลด และกระแสกระเพื่อมที่ต้องการ เป้าหมายการออกแบบทั่วไปคือกระแสกระเพื่อม 20-40% ใช้สูตร: L = (Vout × (Vin - Vout)) / (Vin × ΔIL × Fsw) โดยที่ ΔIL คือกระแสกระเพื่อมและ Fsw คือการสลับความถี่ ตรวจสอบว่าพิกัดกระแสอิ่มตัวเกินกระแสสูงสุด

สามารถใช้ SMPS ในงานยานยนต์ได้หรือไม่?

ใช่ แต่การออกแบบ SMPS ยานยนต์ต้องเป็นไปตามคุณสมบัติ AEC-Q100 สําหรับ IC จัดการกับแรงดันไฟฟ้าข้อเหวี่ยงเย็นลดลงถึง 3.5V อยู่รอดจากการถ่ายโอนโหลดชั่วคราวได้ถึง 40V และเป็นไปตามมาตรฐานการปล่อยมลพิษที่นําไฟฟ้า/แผ่รังสี (CISPR 25) ใช้ส่วนประกอบเกรดยานยนต์และรวมการป้องกันชั่วคราวของอินพุต

อะไรเป็นสาเหตุของความไม่เสถียรหรือการสั่นของ SMPS?

ความไม่เสถียรมักเป็นผลมาจากการชดเชยลูปไม่เพียงพอ ความล่าช้าของเฟสที่มากเกินไปในเครือข่ายข้อเสนอแนะ หรือปัญหาเค้าโครง PCB ที่ทําให้เกิดสัญญาณรบกวนในเส้นทางป้อนกลับ ตรวจสอบว่าระยะขอบเฟสเกิน 45 องศาตลอดช่วงการทํางาน การต่อสายดินที่ไม่ดีหรือการเหนี่ยวนําปรสิตขนาดใหญ่ในตัวเก็บประจุเอาต์พุตอาจทําให้เกิดการสั่นได้เช่นกัน

ฉันจะลด EMI จากแหล่งจ่ายไฟโหมดสวิตช์ได้อย่างไร

ใช้การตอกบัตรแบบสเปรดสเปกตรัมหากคอนโทรลเลอร์รองรับลดพื้นที่ลูปโหนดสลับบน PCB เพิ่มตัวกรองอินพุตและเอาต์พุต (โช้คโหมดทั่วไปตัวเก็บประจุ X / Y) ใช้ตัวเหนี่ยวนําที่มีฉนวนหุ้มและใช้การต่อสายดินที่เหมาะสมกับระนาบต่อเนื่อง ขอบสวิตชิ่งที่ช้าลงจะลด EMI แต่เพิ่มการสูญเสียการสลับ ซึ่งสมดุลตามขีดจํากัดการปล่อยมลพิษของคุณ

อุณหภูมิในการทํางานมีผลกระทบต่อประสิทธิภาพ SMPS อย่างไร?

ประสิทธิภาพลดลงที่อุณหภูมิสูงเนื่องจาก MOSFET RDS(on) และตัวเหนี่ยวนํา DCR ที่เพิ่มขึ้น กระแสไฟนิ่งของคอนโทรลเลอร์อาจเพิ่มขึ้น ซึ่งส่งผลต่อประสิทธิภาพการโหลดเบา ตัวเก็บประจุ ESR เพิ่มขึ้นทําให้ประสิทธิภาพของระลอกคลื่นลดลง ตรวจสอบการออกแบบระบายความร้อนเสมอเพื่อให้แน่ใจว่าอุณหภูมิของจุดเชื่อมต่อยังคงอยู่ในขีดจํากัดของแผ่นข้อมูลภายใต้สภาวะแวดล้อมและโหลดที่เลวร้ายที่สุด

มีทางเลือกอื่นที่เข้ากันได้กับพินหรือไม่หากคอนโทรลเลอร์ SMPS ของฉันล้าสมัย

ตัวควบคุมบั๊กและบูสต์จํานวนมากมีฟังก์ชันการทํางานที่เทียบเท่าจากซัพพลายเออร์คู่แข่ง แม้ว่าความเข้ากันได้ของพินที่แน่นอนจะหายาก เมื่อออกแบบ ให้จัดทําเอกสารพารามิเตอร์ที่สําคัญ (ความถี่การสลับ โทโพโลยีป้อนกลับ เครือข่ายการชดเชย) เพื่อให้สามารถประเมินชิ้นส่วนที่เทียบเท่าได้ ผู้ผลิตบางรายเสนอโปรแกรมอายุการใช้งานที่รับประกันความพร้อมใช้งานเป็นเวลา 10+ ปีในการใช้งานในอุตสาหกรรม/ยานยนต์

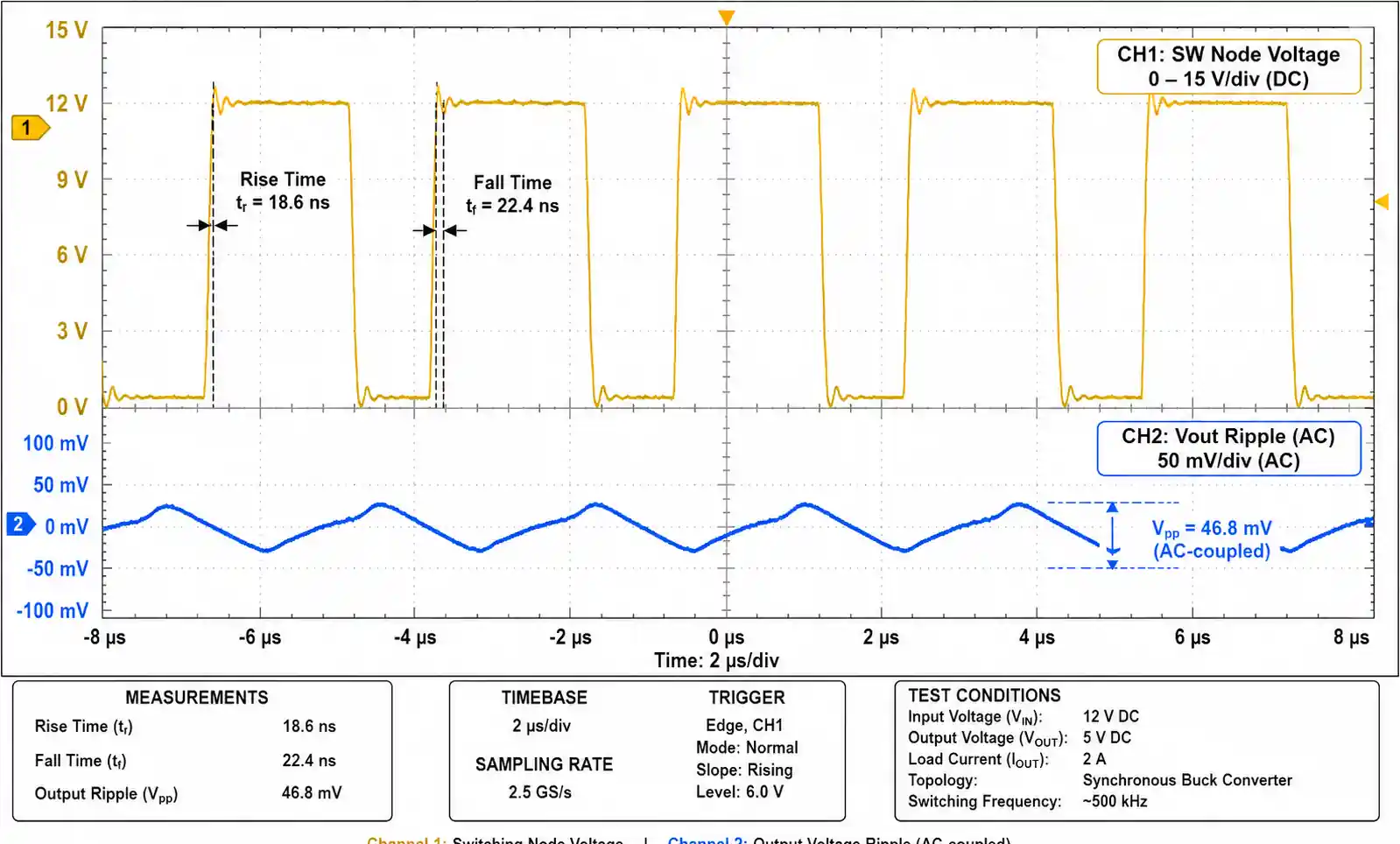

จําเป็นต้องมีการทดสอบอะไรบ้างในการตรวจสอบการออกแบบ SMPS

อย่างน้อยที่สุด ให้ทดสอบประสิทธิภาพตลอดช่วงโหลด การควบคุมสายและโหลด การตอบสนองชั่วคราวต่อขั้นตอนการโหลด การกระเพื่อมของอินพุต/เอาต์พุต และประสิทธิภาพการระบายความร้อนภายใต้ภาระสูงสุด สําหรับการใช้งานที่มีความสําคัญต่อการปฏิบัติตามข้อกําหนด ให้ดําเนินการทดสอบการปล่อยมลพิษและการแผ่รังสี (EMI) การทดสอบการถ่ายโอนข้อมูลโหลดและข้อเหวี่ยงเย็น (ยานยนต์) และการทดสอบการแยกความปลอดภัย (ทางการแพทย์/AC-DC)

8. บทสรุปและขั้นตอนต่อไปที่แนะนํา

การเลือกและออกแบบด้วยพาวเวอร์ซัพพลายโหมดสวิตช์จําเป็นต้องสร้างสมดุลระหว่างประสิทธิภาพ ต้นทุน ความพร้อมใช้งานของส่วนประกอบ และความซับซ้อนในการออกแบบกับข้อกําหนดเฉพาะของแอปพลิเคชันของคุณ ตัวแปลงบั๊กครองการควบคุมจุดโหลดในระบบที่ใช้พลังงานจากแบตเตอรี่และระบบดิจิทัล เนื่องจากประสิทธิภาพสูงและความเรียบง่ายในการออกแบบ ตัวแปลงบูสต์ให้บริการไดรเวอร์ LED และแอปพลิเคชันสํารองแบตเตอรี่ โทโพโลยีแบบ Buck-boost และแบบแยกระบุช่วงอินพุตที่กว้างและข้อกําหนดในการแยกความปลอดภัยโดยแลกกับส่วนประกอบเพิ่มเติมและความพยายามในการออกแบบ

หากแอปพลิเคชันของคุณให้ความสําคัญกับประสิทธิภาพและทํางานจากแรงดันไฟฟ้าอินพุตที่เสถียรสูงกว่าความต้องการเอาต์พุตของคุณ ให้เริ่มต้นด้วยตัวแปลงบั๊กแบบซิงโครนัส หากแรงดันไฟฟ้าขาเข้าแตกต่างกันอย่างมากหรือข้ามแรงดันเอาต์พุตเป้าหมายของคุณ ให้ประเมินโทโพโลยี buck-boost หรือ SEPIC สําหรับการออกแบบแบบแยกส่วน ตัวแปลงฟลายแบ็คให้ความสมดุลที่ดีที่สุดระหว่างต้นทุนและประสิทธิภาพที่ต่ํากว่า 100W

ก่อนเสร็จสิ้นการออกแบบ ให้ตรวจสอบความเสถียรของลูปภายใต้สภาวะการทํางานที่เลวร้ายที่สุด ตรวจสอบประสิทธิภาพการระบายความร้อนด้วยโปรไฟล์โหลดที่สมจริง และดําเนินการทดสอบการปฏิบัติตามข้อกําหนดล่วงหน้าของ EMI หากผลิตภัณฑ์ของคุณต้องเผชิญกับข้อกําหนดด้านกฎระเบียบ มีส่วนร่วมกับซัพพลายเออร์ส่วนประกอบตั้งแต่เนิ่นๆ เพื่อทําความเข้าใจระยะเวลารอคอยสินค้าสําหรับตัวเหนี่ยวนําและไอซีพิเศษ และออกแบบด้วยตัวเลือกแหล่งที่สองเพื่อลดความเสี่ยงของห่วงโซ่อุปทาน

สําหรับการสนับสนุนด้านเทคนิคเพิ่มเติม โปรดดูบันทึกการใช้งานจากผู้ผลิตคอนโทรลเลอร์ SMPS รายใหญ่ ดาวน์โหลดการออกแบบอ้างอิงที่ตรงกับโทโพโลยีและระดับพลังงานของคุณ และพิจารณาใช้เครื่องมือออกแบบออนไลน์ที่ทําให้การเลือกส่วนประกอบและการคํานวณการชดเชยลูปเป็นไปโดยอัตโนมัติ หากการออกแบบของคุณเกี่ยวข้องกับระดับพลังงานสูง (สูงกว่า 100W) โทโพโลยีที่แยกจากกัน หรือข้อกําหนด EMI ที่เข้มงวด การปรึกษากับวิศวกรแอปพลิเคชันภาคสนาม (FAE) สามารถป้องกันการทําซ้ําการออกแบบที่มีค่าใช้จ่ายสูงได้
