ส่วนประกอบการจัดการความร้อน: การเลือกฮีทซิงก์ พัดลม และ TIM

ความล้มเหลวทางความร้อนคิดเป็น 55% ของความล้มเหลวของชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดในสภาพแวดล้อมการผลิต ในปี 2026 เมื่อความหนาแน่นของพลังงานในเซมิคอนดักเตอร์ยังคงเพิ่มขึ้น—โดยการ์ดจอมี TDP เกิน 450W และโปรเซสเซอร์เซิร์ฟเวอร์ถึง 350W—การจัดการความร้อนที่เหมาะสมจึงมีความสําคัญต่อความน่าเชื่อถือและประสิทธิภาพของฮาร์ดแวร์ หากคุณต้องการป้องกันการลดความเร็วความร้อน ยืดอายุการใช้งานของชิ้นส่วน และรักษาเสถียรภาพของระบบ คุณต้องเข้าใจการออกแบบฮีทซิงค์ การเลือกระบบระบายความร้อนแบบแอคทีฟ และคุณสมบัติของวัสดุอินเทอร์เฟซความร้อน

คู่มือนี้อ้างอิงจากประสบการณ์จริงด้านวิศวกรรมความร้อนในอุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภค ระบบอุตสาหกรรม และการติดตั้งในศูนย์ข้อมูล ครอบคลุมเกณฑ์การคัดเลือกที่ช่วยป้องกันความล้มเหลวทางความร้อน พร้อมทั้งเพิ่มประสิทธิภาพด้านต้นทุนและข้อจํากัดทางกายภาพ

เข้าใจพื้นฐานการจัดการความร้อน

การจัดการความร้อนคือกระบวนการควบคุมอุณหภูมิการทํางานของส่วนประกอบอย่างเป็นระบบผ่านกลไกการถ่ายเทความร้อน ได้แก่ การนําความร้อน การพาความร้อน และการแผ่รังสี ซึ่งรวมถึงการเลือกโครงสร้างระบายความร้อนแบบพาสซีฟที่เหมาะสม (ฮีทซิงค์), อุปกรณ์ระบายความร้อนแบบแอคทีฟ (พัดลม) และวัสดุอินเทอร์เฟซความร้อนที่ร่วมกันรักษาอุณหภูมิจุดเชื่อมต่อให้อยู่ในข้อกําหนดของแผ่นข้อมูล

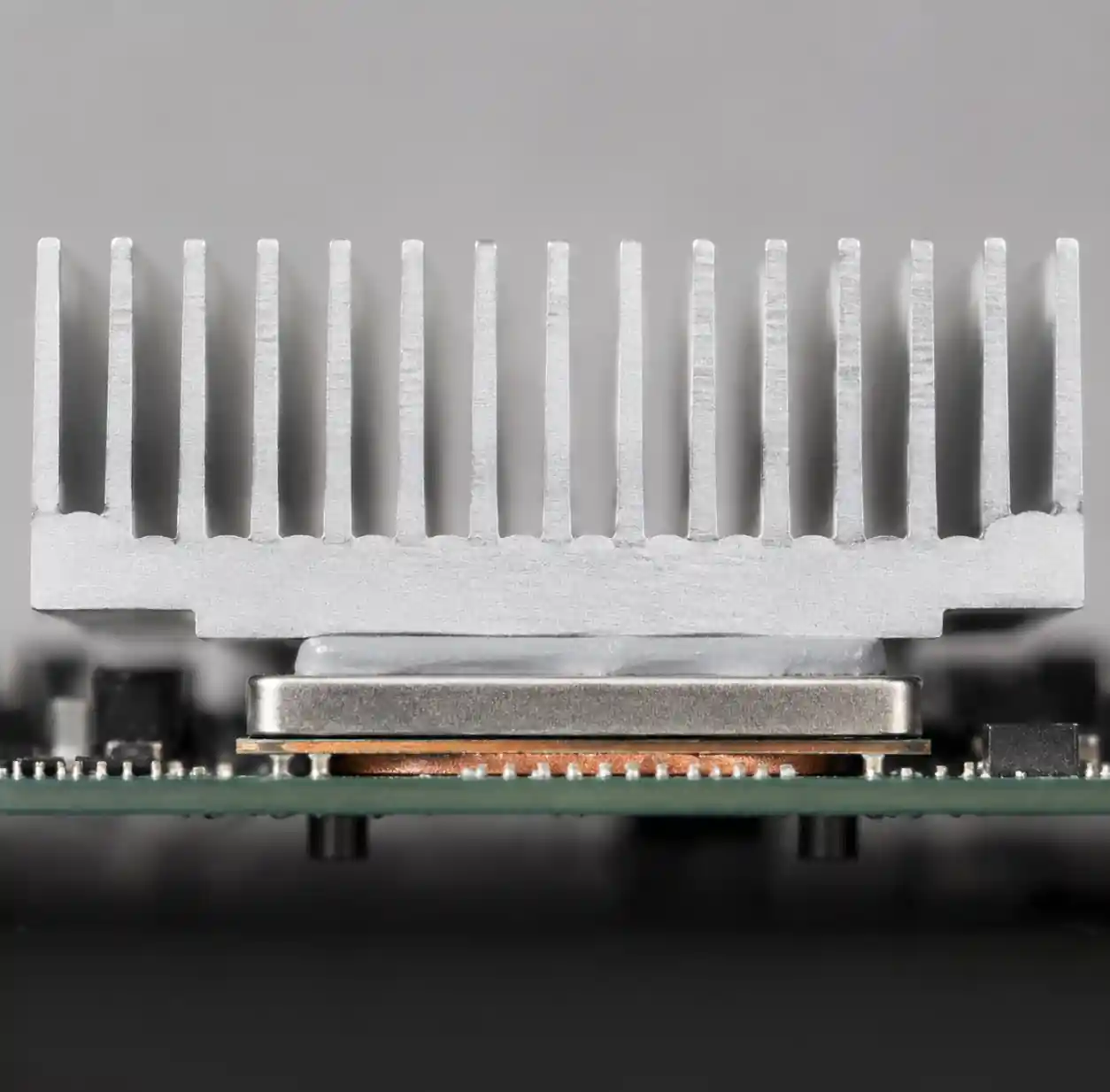

กลไกการถ่ายเทความร้อนจากจุดเชื่อมต่อเซมิคอนดักเตอร์ผ่านฮีทซิงค์ไปยังอากาศรอบข้าง

ในอิเล็กทรอนิกส์ ความร้อนจะไหลจากจุดเชื่อมต่อเซมิคอนดักเตอร์ผ่านวัสดุบรรจุภัณฑ์ ผ่านวัสดุอินเทอร์เฟซความร้อน เข้าสู่ฐานฮีทซิงค์ ผ่านโครงสร้างครีบ และสุดท้ายเข้าสู่อากาศรอบข้าง แต่ละอินเทอร์เฟซสร้างความต้านทานความร้อนที่วัดเป็น °C/W — การเพิ่มขึ้นของอุณหภูมิต่อวัตต์ของการสูญเสียพลังงาน ความต้านทานความร้อนรวมของคุณจะเป็นตัวกําหนดว่าชิ้นส่วนจะอยู่ภายในอุณหภูมิจุดเชื่อมต่อสูงสุด (โดยทั่วไป 85-125°C สําหรับชิ้นส่วนเชิงพาณิชย์) หรือไม่

สมการพื้นฐานที่ควบคุมการออกแบบความร้อนนั้นตรงไปตรงมา: Tj = Ta + (θja × P) โดยที่ Tj คืออุณหภูมิของรอยต่อ, Ta คืออุณหภูมิแวดล้อม, θja คือความต้านทานความร้อนระหว่างรอยต่อกับอุณหภูมิรอบข้าง และ P คือการสูญเสียพลังงาน เพื่อรักษา Tj ให้ต่ํากว่าค่าสูงสุด คุณต้องลด θja ด้วยส่วนประกอบการจัดการความร้อนที่ดีขึ้นเมื่อพลังงานหรืออุณหภูมิแวดล้อมเพิ่มขึ้น

การเลือกและออกแบบฮีทซิงค์

การเลือกวัสดุและการนําความร้อน

ประสิทธิภาพของฮีทซิงค์ขึ้นอยู่กับการนําความร้อนของวัสดุอย่างมาก โลหะผสมอลูมิเนียม (6061, 6063) ให้การนําไฟฟ้าที่ 160-200 W/m·K ในราคาและน้ําหนักต่ํากว่า ทําให้เป็นมาตรฐานสําหรับการใช้งานส่วนใหญ่ ทองแดงให้การนําไฟฟ้า 385-400 W/m·K—เกือบสองเท่าของอลูมิเนียม—แต่มีราคาสูงกว่า 3-4× และมีน้ําหนักมากกว่า 3.3× ต่อปริมาตร

วัสดุ	ค่าการนําความร้อน (W/m·K)	ความหนาแน่น (กรัม/ซม³)	ต้นทุนสัมพัทธ์	แอปพลิเคชันที่ดีที่สุด
อลูมิเนียม 6061	167	2.70	1.0×	อิเล็กทรอนิกส์ทั่วไป การออกแบบที่คํานึงถึงต้นทุน
อะลูมิเนียม 6063	201	2.70	1.1×	ฮีทซิงค์แบบอัดขึ้นรูป ผลิตภัณฑ์สําหรับผู้บริโภค
ทองแดง C11000	391	8.96	3.5×	โปรเซสเซอร์พลังงานสูง, จุดร้อนเฉพาะจุด
ไฮบริดทองแดง-อะลูมิเนียม	250-300	4.5-5.5	2.0×	สมดุลน้ําหนัก/ประสิทธิภาพที่เหมาะสม

สําหรับการใช้งานส่วนใหญ่ที่มีกําลังต่ํากว่า 100W อะลูมิเนียมให้ประสิทธิภาพที่เพียงพอในราคาที่ยอมรับได้ ทองแดงเหมาะสมสําหรับการใช้งานที่มีความหนาแน่นกําลังสูง (>50W/cm²) ซึ่งความต้านทานความร้อนระหว่างรอยต่อกับเคสมีอิทธิพล หรือเมื่อปริมาตรฮีทซิงค์ถูกจํากัดอย่างรุนแรง การออกแบบไฮบริดใช้แผ่นฐานทองแดงสําหรับการกระจายความร้อน โดยมีครีบอลูมิเนียมสําหรับพื้นที่ผิวการพาความร้อน

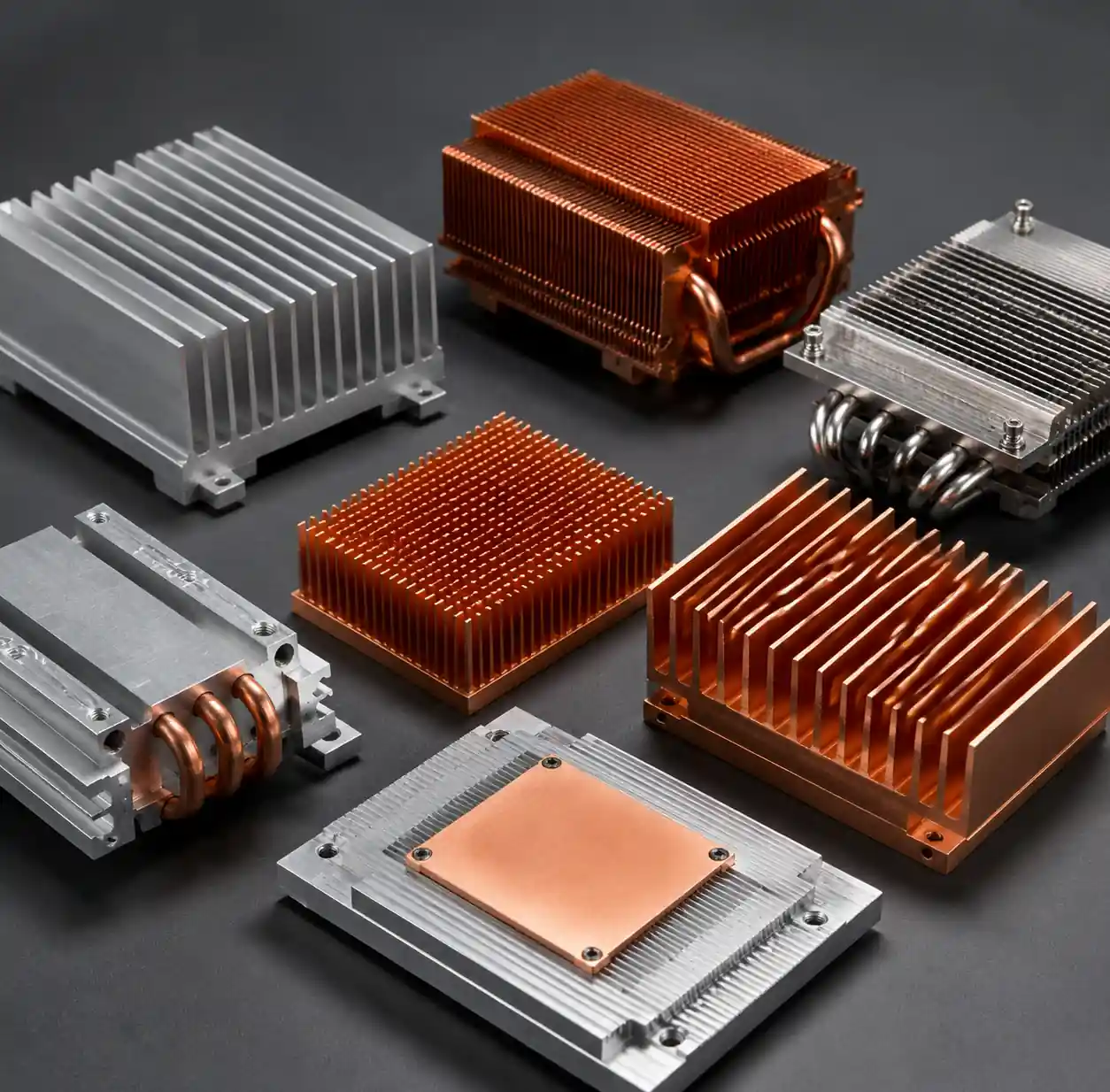

ฮีทซิงค์อลูมิเนียมและทองแดงแสดงความแตกต่างของวัสดุและการออกแบบ

รูปทรงครีบและพื้นที่ผิว

ประสิทธิภาพของฮีทซิงค์ขึ้นอยู่กับการเพิ่มพื้นที่ผิวให้มากที่สุดในขณะที่ยังคงรักษาการไหลเวียนของอากาศระหว่างครีบได้อย่างเพียงพอ ระยะห่างของครีบต้องสมดุลกับความต้องการที่แข่งขันกันเหล่านี้—ครีบที่ใกล้กันจะเพิ่มพื้นที่ผิวแต่จํากัดการไหลของอากาศ ขณะที่ระยะห่างที่กว้างขึ้นจะช่วยเพิ่มการไหลของอากาศแต่ลดพื้นที่รวม

สําหรับการพาความร้อนตามธรรมชาติ (การระบายความร้อนแบบพาสซีฟ) ควรรักษาระยะห่างระหว่างครีบอย่างน้อย 8-10 มม. เพื่อให้อากาศหมุนเวียนได้อย่างเหมาะสม ความสูงของครีบโดยทั่วไปอยู่ในช่วง 25-40 มม. เพื่อสร้างผลกระทบจากปล่องไฟความร้อนที่เพียงพอ ฮีทซิงค์แบบพาความร้อนธรรมชาติสามารถทนต่อความร้อนได้ที่ 5-15°C/W สําหรับขนาดทั่วไป

การระบายความร้อนแบบแอคทีฟพร้อมการไหลของอากาศบังคับช่วยให้ระยะห่างของครีบแคบลง 2-5 มม. เพิ่มความหนาแน่นของพื้นที่ผิวได้อย่างมาก ที่ความเร็วอากาศปานกลาง (2-3 เมตรต่อวินาที) ประสิทธิภาพของครีบยังคงสูงโดยมีระยะห่าง 3 มม. สิ่งนี้ช่วยให้ทนต่อความร้อนได้ต่ํากว่า 1.0°C/W สําหรับฮีทซิงค์ขนาดกะทัดรัดและประสิทธิภาพสูง

ความเรียบและการสัมผัสของแผ่นฐาน

ความเรียบของฐานฮีทซิงค์ส่งผลโดยตรงต่อประสิทธิภาพของอินเทอร์เฟซความร้อน ความคลาดเคลื่อนในการผลิตควรรักษาความเรียบภายใน 0.05 มม. ทั่วบริเวณสัมผัส ความหยาบของพื้นผิวต่ํากว่า 1.6 μm Ra ช่วยให้สัมผัส TIM ได้ดีโดยไม่มีช่องว่างมากเกินไป

เมื่อติดตั้งฮีทซิงค์ ให้ใช้แรงกดที่สม่ําเสมอทั่วบริเวณสัมผัส การออกแบบส่วนใหญ่ต้องการแรงกดติดตั้งที่ 40-80 psi (275-550 kPa) เพื่อให้ประสิทธิภาพ TIM ดีที่สุด แรงดันที่ไม่สม่ําเสมอสร้างช่องว่างอากาศที่เพิ่มความต้านทานความร้อนอย่างมาก—ช่องว่างอากาศ 0.1 มม. เพิ่มความต้านทานประมาณ 5°C/W

ระบบระบายความร้อนแบบแอคทีฟ: เกณฑ์การเลือกพัดลม

ข้อกําหนดการไหลของอากาศและแรงดันสถิต

การเลือกพัดลมต้องปรับสมดุลปริมาตรการไหลของอากาศ (CFM หรือ m³/h) กับความสามารถในการรับแรงดันสถิต ฮีทซิงค์ที่มีชุดครีบหนาแน่นสร้างความต้านทานสูง ต้องการพัดลมที่มีแรงดันคงที่สูงมากกว่าการไหลของอากาศอิสระสูงสุด

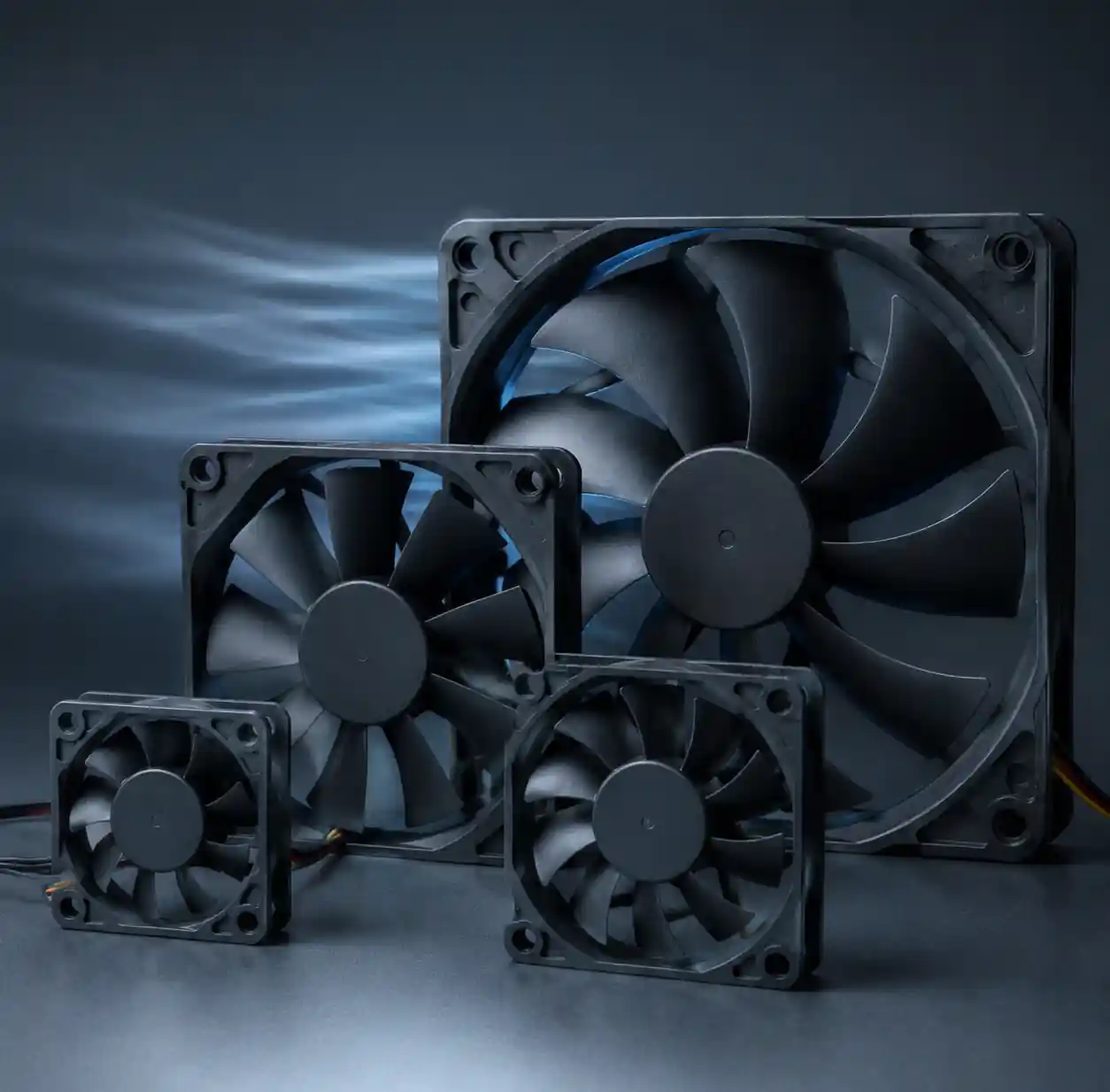

พัดลมระบายความร้อนหลายขนาดแสดงลักษณะการออกแบบใบพัดและลักษณะการไหลของอากาศ

ตรวจสอบกราฟแรงดัน-การไหล (P-Q) ของพัดลมเพื่อเข้าใจประสิทธิภาพที่อิมพีแดนซ์ของระบบคุณ พัดลมที่มีค่ากําลัง 50 CFM ที่แรงดันสถิตเป็นศูนย์ อาจให้แรงดันเพียง 25 CFM เมื่อทํางานกับฮีทซิงค์ที่มีความหนาแน่นสูง คํานวณกราฟอิมพีแดนซ์ของระบบและหาจุดตัดกับกราฟ P-Q ของพัดลมเพื่อกําหนดการไหลของอากาศที่ใช้งานจริง

สําหรับฮีทซิงค์ที่มีระยะห่างครีบ 3 มม. พัดลมเป้าหมายต้องให้แรงดันคงที่อย่างน้อย 0.2-0.4 นิ้ว H₂O (50-100 Pa) ฮีทซิงค์แบบพาความร้อนธรรมชาติต้องการแรงดันต่ําแต่ปริมาณการไหลสูงเพื่อให้การระบายความร้อนมีประสิทธิภาพ

ขนาดพัดลมและข้อควรพิจารณาเกี่ยวกับเสียงรบกวน

พัดลมที่มีเส้นผ่านศูนย์กลางใหญ่จะเคลื่อนย้ายปริมาณอากาศที่เท่ากันที่รอบต่ํา ลดเสียงรบกวนทางเสียงได้อย่างมาก พัดลมขนาด 80 มม. ให้การไหลของอากาศใกล้เคียงกับพัดลมขนาด 60 มม. ขณะทํางานช้ากว่า 30-40% ลดระดับเสียงลง 6-8 dBA

ขนาดพัดลม	ช่วงการไหลของอากาศทั่วไป	รอบการทํางาน	ระดับเสียง	กรณีการใช้งานที่ดีที่สุด
40mm × 40mm	5-15 CFM	4,000-8,000	28-40 dBA	ระบบฝังตัวขนาดกะทัดรัด, ระบบระบายความร้อนแบบจุด
60 มม. × 60 มม.	15-35 CFM	3,000-6,000	25-38 dBA	ตู้ครอบขนาดเล็ก, อุปกรณ์โทรคมนาคม
80mm × 80mm	30-60 CFM	2,000-4,000	20-32 dBA	คอมพิวเตอร์ตั้งโต๊ะ, ตัวควบคุมอุตสาหกรรม
120mm × 120mm	50-120 CFM	1,200-2,500	18-28 dBA	เซิร์ฟเวอร์, เวิร์กสเตชัน, การทํางานที่เงียบ ลําดับความสําคัญ

อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภคที่มุ่งเน้นการทํางานที่เงียบควรจํากัดเสียงรบกวนของพัดลมไว้ที่ 25-30 dBA ที่ความเร็วการทํางานปกติ การใช้งานในอุตสาหกรรมสามารถรองรับ 35-45 dBA ขณะที่อุปกรณ์ในศูนย์ข้อมูลอาจทํางานที่ 45-55 dBA เมื่อใช้งานหนัก การควบคุม Pulse-width modulation (PWM) ช่วยให้ปรับความเร็วได้แบบไดนามิก โดยเปิดพัดลมให้ช้าลงในช่วงที่มีภาระงานเบา เพื่อลดเสียงรบกวนในขณะที่ยังคงความสามารถในการระบายความร้อนสําหรับความต้องการสูงสุด

เทคโนโลยีแบริ่งและอายุการใช้งาน

ประเภทของตลับลูกปืนพัดลมเป็นตัวกําหนดอายุการใช้งานและความน่าเชื่อถือในการทํางาน ตลับลูกปืนแบบปลอกมีราคาถูกที่สุดแต่โดยทั่วไปจะใช้งานได้ประมาณ 30,000-50,000 ชั่วโมงที่อุณหภูมิ 40°C ลูกปืนลูกปืนช่วยยืดอายุการใช้งานได้ถึง 50,000-70,000 ชั่วโมง พร้อมประสิทธิภาพที่ดีกว่าในอุณหภูมิสูง ตลับลูกปืนพลศาสตร์ของไหล (FDB) มีอายุการใช้งาน 70,000-100,000+ ชั่วโมงพร้อมเสียงรบกวนต่ํา เหมาะสําหรับระบบการทํางานต่อเนื่อง

คํานวณอายุการใช้งานที่คาดว่าจะมีพัดลมที่อุณหภูมิการทํางานจริงโดยใช้กราฟลดอุณหภูมิของผู้ขาย ทุกครั้งที่อุณหภูมิแวดล้อมเพิ่มขึ้น 10°C โดยปกติจะลดอายุการใช้งานของลูกปืนลงครึ่งหนึ่ง ดังนั้นพัดลมที่ทํางาน 50,000 ชั่วโมงที่อุณหภูมิ 40°C อาจทํางานได้เพียง 25,000 ชั่วโมงที่อุณหภูมิ 50°C

การเปรียบเทียบวัสดุอินเทอร์เฟซความร้อน (TIMs)

หมวดหมู่และลักษณะการแสดงของ TIM

วัสดุอินเทอร์เฟซความร้อนเติมเต็มช่องว่างอากาศขนาดเล็กระหว่างพื้นผิวชิ้นส่วนและฐานฮีทซิงค์ การนําความร้อนของอากาศ (0.026 W/m·K) แย่กว่ามาตรฐาน TIM ทั่วไปประมาณ 100× ทําให้การเลือกวัสดุอินเทอร์เฟซที่เหมาะสมเป็นสิ่งสําคัญต่อประสิทธิภาพทางความร้อน

จาระบีความร้อน (กาว): ยังคงเป็น TIM ที่พบได้บ่อยที่สุดสําหรับการใช้งานทั่วไป ซิลิโคนระบายความร้อนสมัยใหม่สามารถนําไฟฟ้าได้ 3-12 W/m·K ขึ้นอยู่กับวัสดุเติม แป้งชุบเงินสามารถให้กําลังได้ 8-12 W/m·K ขณะที่สูตรเซรามิก (อะลูมิเนียมออกไซด์ สังกะสีออกไซด์) ให้กําลัง 3-6 W/m·K ในราคาต่ํากว่า จาระบีความร้อนจะทําให้พื้นผิวเปียกชื้นอย่างทั่วถึงเมื่อใช้แรงกดที่เหมาะสม ทําให้เส้นยึดมีความหนา 25-75 ไมโครเมตร

การทาต้องใช้เทคนิคที่ระมัดระวัง—การทาน้อยเกินไปจะทําให้เกิดช่องว่างในการปกปิด ขณะที่การทามากเกินไปจะบีบเกินพื้นที่แม่พิมพ์โดยไม่ช่วยเพิ่มประสิทธิภาพ การใช้งานที่เหมาะสมจะสร้างชั้นบาง ๆ สม่ําเสมอที่ปกคลุมพื้นผิวแม่พิมพ์ทั้งหมดเมื่อติดตั้งฮีทซิงค์ ประสิทธิภาพของจาระบีจะเสื่อมสภาพลงภายใน 3-5 ปี เนื่องจากชิ้นส่วนที่ระเหยง่ายระเหย จึงต้องทาซ้ําสําหรับระบบที่ใช้งานได้นาน

แผ่นกันความร้อน:แผ่นซิลิโคนที่ผ่านการอบตัวล่วงหน้าหรือไม่ใช่ซิลิโคนช่วยให้ง่ายต่อการผลิต ค่าการนําความร้อนโดยทั่วไปอยู่ในช่วง 3-8 W/m·K สําหรับแผ่นรองมาตรฐาน โดยวัสดุคุณภาพสูงที่ไม่ใช่ซิลิโคนสามารถให้กําลังได้ถึง 10-15 W/m·K แผ่นรองเหมาะสําหรับชิ้นส่วนที่มีความสูงแปรผันหรือต้องการความสามารถในการซ่อมแซม

ข้อแลกเปลี่ยนคือความต้านทานความร้อนสูงกว่าจาระบี—แผ่นสัมผัสมักจะเพิ่มความต้านทานมากกว่าชนิดกาว 0.2-0.5°C/W เนื่องจากเส้นยึดเกาะที่หนากว่า (100-500 ไมโครเมตร) และความสม่ําเสมอต่ํากว่า แผ่นรองที่ไม่ใช่ซิลิโคนมักจะมีประสิทธิภาพเหนือกว่าแผ่นซิลิโคนที่เทียบเท่า จึงเหมาะสําหรับการใช้งานที่เน้นประสิทธิภาพสูง

วัสดุเปลี่ยนเฟส (PCM): แผ่นโลหะแข็งเหล่านี้จะนุ่มลงที่อุณหภูมิการทํางาน 50-60°C รองรับความไม่สม่ําเสมอของพื้นผิว เช่น จาระบี ในขณะที่ยังคงความสะดวกในการใช้งานแผ่นรอง PCM มีประสิทธิภาพระหว่างแผ่นและแป้ง โดยมีค่าการนําความร้อน 4-8 W/m·K และเส้นยึด 75-150 ไมโครเมตร

PCM โดดเด่นในการใช้งานที่สลับระหว่างสถานะการทํางานและสถานะปิด เนื่องจากวัสดุจะแข็งตัวเมื่อเย็นลงและปรับรูปใหม่เมื่อถูกให้ความร้อน คุณสมบัติการซ่อมแซมตัวเองนี้ช่วยรักษาประสิทธิภาพในรอบความร้อนได้ดีกว่าจาระบีความร้อนทั่วไป

กาวความร้อน: กาวอีพ็อกซี่หรืออะคริลิกสองส่วนช่วยยึดติดทางกลขณะนําความร้อน ค่าการนําไฟฟ้าอยู่ในช่วง 1-5 W/m·K—ต่ํากว่า TIM อื่น ๆ แต่เพียงพอเมื่อจําเป็นต้องติดตั้งถาวร กาวความร้อนช่วยขจัดตัวยึดกลไกในบางการออกแบบ แต่ช่วยป้องกันการซ่อมแซมหรือเปลี่ยนชิ้นส่วนในอนาคต

กรอบการตัดสินใจเลือก TIM

เลือกวัสดุอินเทอร์เฟซความร้อนของคุณตามข้อกําหนดด้านประสิทธิภาพ กระบวนการผลิต และความคาดหวังตลอดอายุการใช้งาน:

• ประสิทธิภาพสูงสุด ประกอบด้วยมือ บํารุงรักษาเป็นระยะ: จาระบีความร้อน (8-12 W/m·K)
• ประกอบอัตโนมัติ ประสิทธิภาพปานกลาง ไม่ต้องทํางานซ้ํา:แผ่นความร้อน (5-10 W/m·K)
• สภาพแวดล้อมการหมุนเวียนความร้อน มีความคล้ายคลึงสูง: วัสดุเปลี่ยนเฟส (4-8 W/m·K)
• ติดตั้งถาวร ไม่ต้องถอดประกอบ: กาวความร้อน (1-5 W/m·K)

การเตรียมพื้นผิวมีผลต่อประสิทธิภาพของ TIM ไม่ว่าจะเป็นประเภทใด ทําความสะอาดทั้งสองพื้นผิวด้วยแอลกอฮอล์ไอโซโพรพิลเพื่อขจัดน้ํามัน การเกิดออกซิเดชัน และอนุภาค การเตรียมพื้นผิวอย่างถูกต้องช่วยเพิ่มประสิทธิภาพความร้อนได้ถึง 10-20% เมื่อเทียบกับพื้นผิวที่ไม่ได้ทําความสะอาด

การออกแบบโมดูลความร้อนแบบบูรณาการ

สถาปัตยกรรมความร้อนระดับระบบ

การจัดการความร้อนที่มีประสิทธิภาพต้องการการออกแบบระบบแบบบูรณาการ ไม่ใช่การเลือกส่วนประกอบแยกส่วน โมดูลความร้อนสมัยใหม่ประสานโครงสร้างแบบพาสซีฟ การระบายความร้อนแบบแอคทีฟ และวัสดุอินเทอร์เฟซเข้าด้วยกันเป็นชุดประกอบเดียวที่ปรับให้เหมาะสมกับโหลดความร้อนเฉพาะ

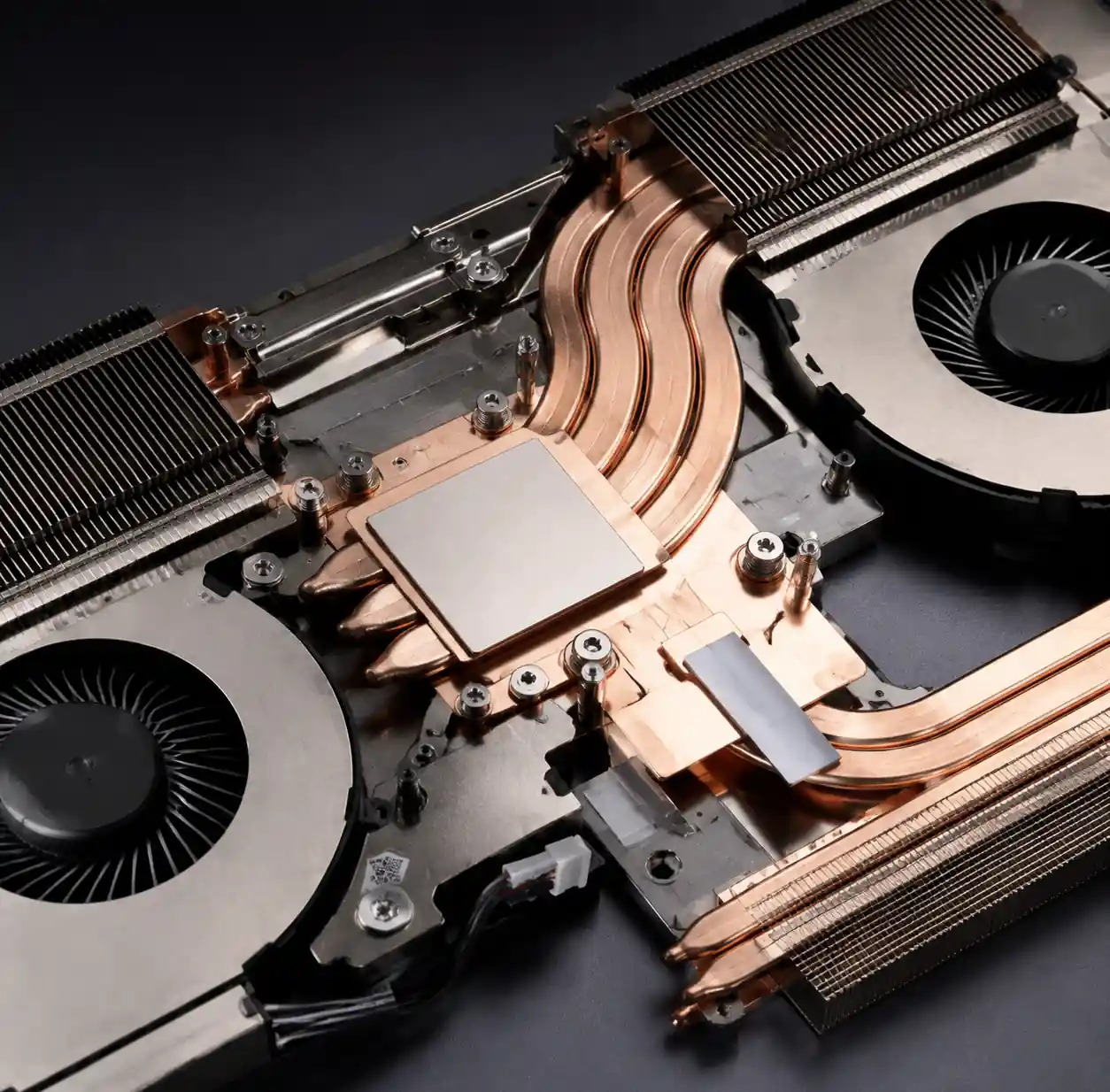

โมดูลความร้อนในตัวพร้อมเทคโนโลยีท่อความร้อนและห้องไอระเหย

ระบบประสิทธิภาพสูงใช้เทคโนโลยีท่อความร้อนมากขึ้นเรื่อย ๆ เพื่อขนส่งความร้อนจากแหล่งรวมไปยังโครงสร้างฮีทซิงค์ขนาดใหญ่ ท่อความร้อนสามารถนําความร้อนได้อย่างมีประสิทธิภาพ 10,000-100,000 W/m·K—ซึ่งมากกว่าตัวนําของแข็งอย่างมาก—โดยการระเหยของไหลทํางานที่ปลายร้อนและการควบแน่นที่ปลายเย็น

เทคโนโลยีห้องไอขยายหลักการท่อความร้อนให้ครอบคลุมพื้นผิวสองมิติ ให้การกระจายความร้อนที่ยอดเยี่ยมสําหรับพื้นที่แม่พิมพ์ขนาดใหญ่ GPU สมัยใหม่และโปรเซสเซอร์กําลังสูงใช้ห้องไอระเหยเพื่อกระจายความร้อน 300-450W บนฐานฮีทซิงค์ขนาด 100-150 ตารางเซนติเมตร เพื่อป้องกันจุดร้อนที่เกิดขึ้นเมื่อใช้เพียงทองแดงแข็ง

การเพิ่มประสิทธิภาพเส้นทางการไหลของอากาศ

ประสิทธิภาพความร้อนของระบบไม่ได้ขึ้นอยู่กับแค่ส่วนประกอบแต่ละชิ้นเท่านั้น แต่ยังขึ้นอยู่กับการจัดการการไหลของอากาศที่ประสานกัน ออกแบบทางเดินรับและระบายที่โล่งโดยมีสิ่งกีดขวางน้อยที่สุด ปรับตําแหน่งพัดลมเพื่อสร้างแรงดันบวก (ดันอากาศเข้า) หรือแรงดันลบ (ดึงอากาศออก) ขึ้นอยู่กับความต้องการในการกรองและจัดการฝุ่น

รักษาทิศทางการไหลของอากาศให้สม่ําเสมอผ่านโครงรถ—การผสมพัดลมดูดและพัดลมดูดออกในทิศทางที่ขัดแย้งกันจะสร้างความปั่นป่วนและลดประสิทธิภาพการระบายความร้อน ใช้การวิเคราะห์ CFD หรือการสร้างต้นแบบทางกายภาพเพื่อระบุโซนหมุนเวียนและช่องอากาศที่นิ่งซึ่งชิ้นส่วนไม่ได้รับการระบายความร้อนเพียงพอแม้จะมีการไหลเวียนของอากาศโดยรวมเพียงพอ

สําหรับอุปกรณ์ติดตั้งในแร็ค ให้พิจารณาการกําหนดค่าศูนย์ข้อมูลแบบทางเดินร้อน / ทางเดินเย็น การไหลของอากาศจากด้านหน้าไปด้านหลังพร้อมช่องรับอากาศเย็นจากทางเดินและท่อไอเสียร้อนจากทางเดิน ช่วยเพิ่มประสิทธิภาพการระบายความร้อนในระดับสถานที่

การตรวจสอบและทดสอบประสิทธิภาพ

การวัดความต้านทานความร้อน

ตรวจสอบประสิทธิภาพของระบบจัดการความร้อนผ่านการทดสอบควบคุมก่อนการติดตั้งในการผลิตจริง วัดอุณหภูมิของจุดเชื่อมต่อภายใต้สภาวะการสูญเสียพลังงานและสภาพแวดล้อมที่ทราบ จากนั้นคํานวณความต้านทานความร้อนจริง: θja = (Tj - Ta) / P

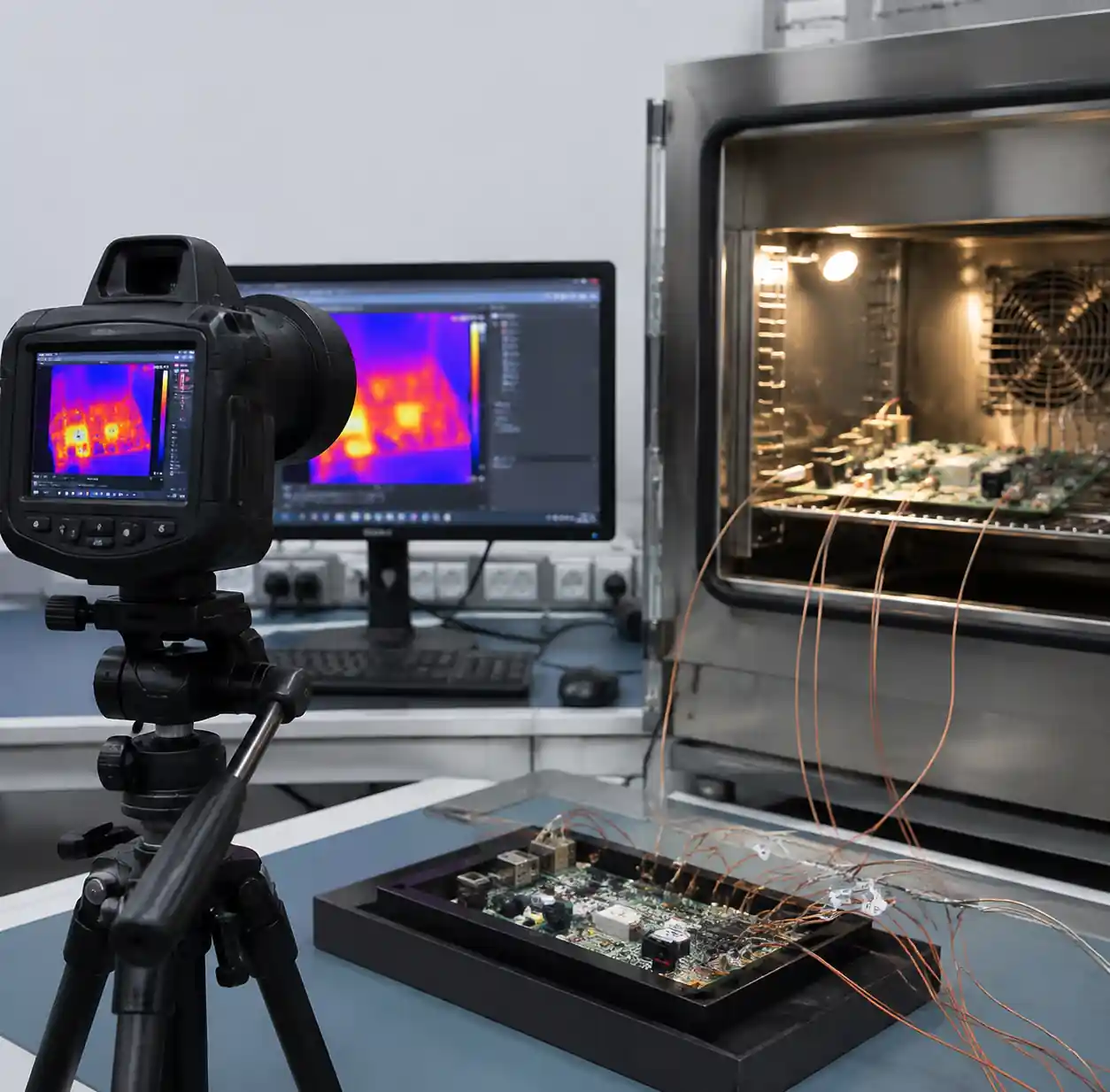

อุปกรณ์ทดสอบความร้อนแสดงการวัดอุณหภูมิและการถ่ายภาพความร้อน

ใช้เทอร์โมคัปเปิลที่ติดกับพื้นผิวบรรจุภัณฑ์สําหรับชิ้นส่วนแยกส่วน หรือใช้ซอฟต์แวร์รายงานเซ็นเซอร์สําหรับโปรเซสเซอร์ที่มีไดโอดความร้อนในตัว บันทึกอุณหภูมิขณะทํางานในสภาวะคงที่ (30-60 นาทีที่โหลดเต็ม) และระหว่างทรานเซียนต์ทางความร้อนเพื่อเข้าใจทั้งการตอบสนองความร้อนแบบต่อเนื่องและแบบระเบิด

เปรียบเทียบความต้านทานความร้อนที่วัดได้กับเป้าหมายการออกแบบของคุณ หากค่าที่วัดได้เกินกว่าการคาดการณ์ถึง >20% ให้ตรวจสอบแรงดันในการติดตั้ง, การใช้งาน TIM, ข้อจํากัดการไหลของอากาศ หรือปัญหาการสัมผัสกับฮีทซิงก์

การถ่ายภาพความร้อนและการตรวจจับจุดร้อน

กล้องความร้อนอินฟราเรดแสดงการกระจายอุณหภูมิในชิ้นส่วนและฮีทซิงก์ ระบุจุดร้อนเฉพาะจุดที่มองไม่เห็นด้วยการวัดจุดเดียว สแกนบอร์ดภายใต้ภาระการทํางานเพื่อยืนยันการกระจายอุณหภูมิอย่างสม่ําเสมอและระบุข้อบกพร่องในการระบายความร้อน

ปัญหาทั่วไปที่พบจากการถ่ายภาพความร้อน ได้แก่ การอุดตันของการไหลของอากาศที่ทําให้เกิดโซนร้อน, การครอบคลุม TIM ที่ไม่เพียงพอจนเกิดจุดร้อนที่ขอบได และการสัมผัสฮีทซิงก์ที่ไม่สม่ําเสมอซึ่งทําให้เกิดความต่างอุณหภูมิบนแผ่นฐาน แก้ไขปัญหาเหล่านี้ก่อนการรับรองการผลิตเพื่อป้องกันความล้มเหลวในภาคสนาม

การทดสอบความน่าเชื่อถือและอายุการใช้งานที่เร่งขึ้น

ทดสอบระบบจัดการความร้อนอย่างเร่งด่วนภายใต้อุณหภูมิสูงและการเปลี่ยนแปลงความร้อน การรับรองมาตรฐานสําหรับยานยนต์ต้องการรอบความร้อน 1,000+ รอบตั้งแต่ -40°C ถึง +125°C ขณะที่อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภคมักทดสอบรอบความร้อน 500-1,000 รอบตั้งแต่ 0°C ถึง +85°C

ตรวจสอบการเสื่อมสภาพของประสิทธิภาพความร้อนตลอดการทดสอบรอบ การเพิ่มขึ้นของความต้านทานความร้อนบ่งบอกถึงการสูบออกของ TIM, การสึกหรอของตลับลูกปืนพัดลม หรือการผ่อนคลายการติดตั้งฮีทซิงก์ ระบบความร้อนที่ออกแบบมาอย่างดีควรแสดงให้เห็นการเพิ่มขึ้นของความต้านทานความร้อน <10% เมื่อเทียบกับการทดสอบคุณสมบัติ

คําถามที่พบบ่อย

ถาม: ฉันจะคํานวณความต้านทานความร้อนที่จําเป็นสําหรับฮีทซิงค์สําหรับการใช้งานของฉันได้อย่างไร?

คํานวณโดยใช้สูตร: θsa = (Tj,max - Ta,max) / P - θjc - θtim โดยที่ θsa คือความต้านทานความร้อนของฮีทซิงค์, Tj,max คืออุณหภูมิจุดเชื่อมต่อสูงสุด, Ta,max คืออุณหภูมิแวดล้อมสูงสุด, P คือการสูญเสียพลังงาน, θjc คือความต้านทานระหว่างรอยต่อกับตัวเครื่อง (จากแผ่นข้อมูล), และ θtim คือความต้านทานระหว่างจุดเชื่อมต่อความร้อน (โดยทั่วไป 0.2-0.5°C/W) เลือกฮีทซิงก์ที่มีค่า θsa สูงกว่าที่คํานวณอย่างน้อย 20% เพื่อให้ได้กําไร

ถาม: ควรมองหาค่าการนําความร้อนแบบไหนในซิลิโคนระบายความร้อน?

สําหรับอิเล็กทรอนิกส์ทั่วไป (CPU, GPU, เซมิคอนดักเตอร์กําลัง) ซิลิโคนระบายความร้อนที่มีค่านําไฟฟ้า 5-8 W/m·K ให้ประสิทธิภาพยอดเยี่ยมในราคาที่เหมาะสม ซิสเทนพรีเมียมที่มีกําลัง 8-12 W/m·K ให้การปรับปรุงอุณหภูมิ 2-5°C ในราคาต่ํากว่า 2-3× ซึ่งคุ้มค่าสําหรับการโอเวอร์คล็อกขั้นสูงหรือระบบประสิทธิภาพสูงสุด แต่จะให้ผลตอบแทนลดลงสําหรับการใช้งานทั่วไป หลีกเลี่ยงสารประกอบความร้อนที่ต่ํากว่า 3 W/m·K ซึ่งมีประสิทธิภาพต่ํากว่ามาก

ถาม: ควรใช้ฮีทซิงค์ทองแดงหรืออลูมิเนียมดี?

เลือกใช้อลูมิเนียมสําหรับการใช้งานส่วนใหญ่ที่มีกําลังต่ํากว่า 100W เมื่อราคาและน้ําหนักมีความสําคัญ ใช้ทองแดงเมื่อความต้านทานความร้อนระหว่างจุดต่อกับตัวเครื่องมีอํานาจเหนืองบความร้อนของคุณ (โดยทั่วไปสําหรับงานที่มีความหนาแน่นพลังงานสูง >50W/cm²) หรือเมื่อปริมาตรฮีทซิงค์ถูกจํากัดอย่างรุนแรง ทองแดงที่มีค่าการนําไฟฟ้าสูงกว่า 2× แทบจะไม่คุ้มค่ากับต้นทุน 3-4× และน้ําหนัก 3.3× เว้นแต่คุณจะต้องการประสิทธิภาพความร้อนสูงสุดในพื้นที่จํากัด

ถาม: ฉันจะตรวจสอบได้อย่างไรว่าต้องการการทําความเย็นแบบแอคทีฟหรือการพาความร้อนแบบพาสซีฟเพียงพอ?

คํานวณความต้านทานความร้อนที่ต้องการ: θ = (Tj, max - Ta, max) / P เปรียบเทียบกับฮีทซิงค์แบบพาสซีฟที่มีอยู่—การพาความร้อนตามธรรมชาติมักจะทําได้ 5-15°C/W ขึ้นอยู่กับขนาดและทิศทาง ถ้าต้องการ θ ต่ํากว่า 5°C/W คุณอาจต้องใช้ระบบระบายความร้อนด้วยลมบังคับ นอกจากนี้ การวางแนวดิ่งช่วยเพิ่มการพาความร้อนตามธรรมชาติได้ถึง 20-30% เมื่อเทียบกับการติดตั้งแนวนอน ขณะที่พื้นที่ปิดจะลดประสิทธิภาพการระบายความร้อนแบบพาสซีฟอย่างมาก

ถาม: อายุการใช้งานที่คาดหวังของซิลิโคนระบายความร้อนคือเท่าไร และควรเปลี่ยนเมื่อใด?

ซิลิโคนระบายความร้อนคุณภาพดีสามารถรักษาประสิทธิภาพได้นาน 3-5 ปีภายใต้สภาวะการทํางานปกติ (อุณหภูมิจุดเชื่อมต่อ 60-85°C) การทํางานที่อุณหภูมิสูง (>90°C ต่อเนื่อง) จะเร่งการเสื่อมสภาพให้เร็วขึ้นถึง 2-3 ปี เนื่องจากส่วนประกอบที่ระเหยง่ายระเหย สัญญาณที่ต้องเปลี่ยน ได้แก่ อุณหภูมิชิ้นส่วนที่เพิ่มขึ้นภายใต้การใช้งานอย่างต่อเนื่อง การแตกร้าวของกาวที่มองเห็นได้ หรือการฟื้นฟูประสิทธิภาพหลังการติดตั้งใหม่ อุปกรณ์อิเล็กทรอนิกส์สําหรับผู้บริโภคแทบไม่ต้องเปลี่ยนกาวในช่วงอายุการใช้งานของผลิตภัณฑ์ แต่เซิร์ฟเวอร์และเวิร์กสเตชันที่ทํางานตลอด 24 ชั่วโมงจะได้รับประโยชน์จากการทาซ้ําทุก 3-4 ปี

ถาม: ควรมีแรงดันติดตั้งฮีทซิงค์แน่นแค่ไหน?

วัสดุอินเทอร์เฟซความร้อนส่วนใหญ่ต้องการแรงดันติดตั้ง 40-80 psi (275-550 kPa) เพื่อประสิทธิภาพสูงสุด การขันแน่นเกินไป (>100 psi) อาจทําให้ชิ้นส่วนเสียหายโดยไม่ช่วยเพิ่มประสิทธิภาพความร้อน ขณะที่ขันแน่นเกินไปจะสร้างช่องว่างอากาศที่เพิ่มความต้านทานความร้อนอย่างมาก ใช้สกรูสปริงที่ปรับเทียบหรือสกรูควบคุมแรงบิดเพื่อให้แรงกดสม่ําเสมอ ถ้าใช้แผ่นความร้อน ให้ปฏิบัติตามข้อกําหนดการบีบอัดของผู้ขาย โดยปกติจะบีบอัดความหนาแผ่นเดิมประมาณ 10-30%

บทสรุป

การจัดการความร้อนส่งผลโดยตรงต่อความน่าเชื่อถือและประสิทธิภาพของระบบ วัสดุฮีทซิงค์ รูปทรง และการเตรียมพื้นผิว กําหนดความต้านทานความร้อนพื้นฐาน ระบบระบายความร้อนแบบแอคทีฟช่วยปรับสมดุลการไหลของอากาศกับเสียงรบกวนและขีดจํากัดพลังงาน วัสดุอินเทอร์เฟซความร้อนเป็นสะพานเชื่อมระหว่างชิ้นส่วนกับฮีทซิงก์ โดยเลือกตามประสิทธิภาพ การผลิต และความต้องการตลอดอายุการใช้งาน

การออกแบบที่มีประสิทธิภาพจะผสานองค์ประกอบเหล่านี้เข้าไปในโมดูลที่ประสานงานกัน การเลือกวัสดุ—อะลูมิเนียมกับทองแดง—ขึ้นอยู่กับความหนาแน่นของพลังงานและพื้นที่ ไม่ใช่สมมติฐาน ขนาดพัดลมจะสมดุลระหว่างการระบายความร้อนและเสียง โดยพัดลมขนาดใหญ่จะลดเสียงรบกวนเมื่ออากาศไหลเท่ากัน

การทดสอบ—การวัดความต้านทานความร้อน การถ่ายภาพอินฟราเรด และการทดสอบอายุการใช้งานเร่ง—ยืนยันประสิทธิภาพจริงและป้องกันการล้มเหลวในสนามจากการลดความเร็วหรือการเสื่อมสภาพของความร้อน
