คู่มือการเลือก TRIAC Dimmer: พารามิเตอร์ทางเทคนิค ความเข้ากันได้ของ LED และข้อควรพิจารณาในการออกแบบ

เมื่อออกแบบระบบควบคุมแสงสว่างหรือเลือกโซลูชันการควบคุมไฟ AC สําหรับการใช้งานที่ทันสมัย การทําความเข้าใจเทคโนโลยีสวิตช์หรี่ไฟ TRIAC เป็นสิ่งสําคัญ คู่มือนี้ช่วยให้วิศวกร ผู้จัดการฝ่ายจัดซื้อ และทีมออกแบบสํารวจพารามิเตอร์ทางเทคนิค ความท้าทายด้านความเข้ากันได้ และข้อควรพิจารณาในการออกแบบที่ใช้งานได้จริงสําหรับวงจรลดแสงที่ใช้ TRIAC

สารบัญ

  1. TRIAC Dimmer คืออะไรและทํางานอย่างไร
  2. [อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ] (#2-key-technical-parameters-explained)
  3. [ประเภทหรี่ไฟ TRIAC: ขอบนํา vs ขอบท้าย] (#3-triac-dimmer-types-leading-edge-vs-trailing-edge)
  4. [ความท้าทายและแนวทางแก้ไขความเข้ากันได้ของ LED] (#4-led-compatibility-challenges-and-solutions)
  5. [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#5-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
  6. [เกณฑ์การคัดเลือกเฉพาะแอปพลิเคชัน] (#6-เกณฑ์การคัดเลือกเฉพาะแอปพลิเคชัน)
  7. คําถามที่พบบ่อย
  8. สรุป

1. TRIAC Dimmer คืออะไรและทํางานอย่างไร

เครื่องหรี่ไฟ TRIAC (Triode for Alternating Current) เป็นอุปกรณ์เซมิคอนดักเตอร์ควบคุมเฟสที่ควบคุมการจ่ายไฟ AC โดยการควบคุมมุมการนําไฟฟ้าระหว่างครึ่งรอบของรูปคลื่นไฟฟ้ากระแสสลับ ซึ่งแตกต่างจากวิธีการลดแสงแบบต้านทานที่สิ้นเปลืองพลังงานเป็นความร้อน TRIAC dimmers จะปรับพลังงานโดยการเปิดและปิดรูปคลื่น AC อย่างรวดเร็ว

หลักการทํางานพื้นฐานเกี่ยวข้องกับการหน่วงเวลาจุดที่ TRIAC ดําเนินการระหว่างรอบ AC แต่ละรอบ ด้วยการเปลี่ยนจุดทริกเกอร์ผ่านวงจรควบคุม ซึ่งโดยทั่วไปจะใช้ DIAC และโพเทนชิออมิเตอร์ สวิตช์หรี่ไฟจะปรับแรงดันไฟฟ้าและกระแสไฟฟ้าที่มีประสิทธิภาพที่ส่งไปยังโหลด ยิ่ง TRIAC ทริกเกอร์ในภายหลังในแต่ละครึ่งรอบ พลังงานเฉลี่ยก็จะไปถึงโหลดน้อยลง ส่งผลให้ไฟส่องสว่างหรี่ลงหรือความเร็วมอเตอร์ลดลง

ในการใช้งานไฟส่องสว่างที่อยู่อาศัยและเชิงพาณิชย์ สวิตช์หรี่ไฟ TRIAC เป็นโซลูชันที่คุ้มค่าสําหรับการควบคุมหลอดไส้ ฮาโลเจน และโคมไฟ LED ที่เข้ากันได้ ความเรียบง่ายและความเข้ากันได้ของเทคโนโลยีนี้กับการติดตั้งแบบสองสายที่มีอยู่ทําให้เป็นวิธีการลดแสงที่โดดเด่นในตลาดอเมริกาเหนือและยุโรป

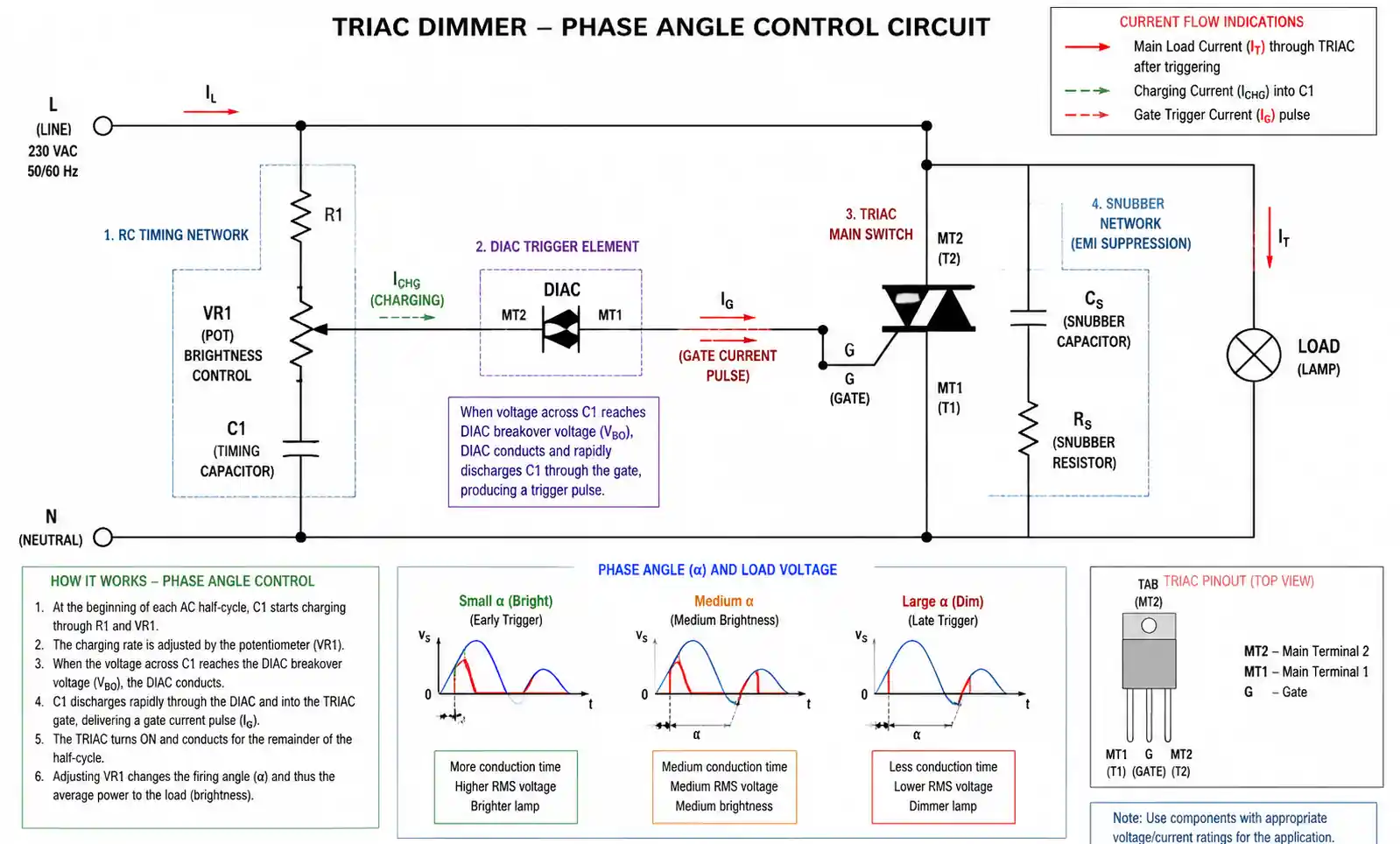

1-triac-dimmer-circuit-diagram

2. อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ

เมื่อประเมินสวิตช์หรี่ไฟ TRIAC สําหรับการใช้งานของคุณ พารามิเตอร์ทางเทคนิคหลายอย่างจะส่งผลโดยตรงต่อประสิทธิภาพ ความน่าเชื่อถือ และความเข้ากันได้

ฉบับ tag คะแนนอี: สวิตช์หรี่ไฟ TRIAC ได้รับการออกแบบมาสําหรับแรงดันไฟฟ้ากระแสสลับเฉพาะ—โดยทั่วไปคือ 110-120V AC (อเมริกาเหนือ) หรือ 220-240V AC (ยุโรป/เอเชีย) พิกัดแรงดันไฟฟ้าต้องเกินแรงดันไฟฟ้าของสายสูงสุดอย่างน้อย 20% เพื่อให้แน่ใจว่าการทํางานที่เชื่อถือได้และคํานึงถึงแรงดันไฟฟ้าชั่วคราว สําหรับการใช้งาน 120V ให้เลือก TRIAC ที่มีพิกัดอย่างน้อย 400V; สําหรับระบบ 240V อุปกรณ์พิกัด 600V เป็นมาตรฐาน

คะแนนปัจจุบัน: พิกัดกระแสไฟของสวิตช์หรี่ไฟเป็นตัวกําหนดโหลดสูงสุดที่สามารถควบคุมได้อย่างปลอดภัย สวิตช์หรี่ไฟที่เน้นหลอดไส้แบบดั้งเดิมได้รับการจัดอันดับสําหรับโหลด 300W ถึง 1000W อย่างไรก็ตาม โหลด LED ต้องการการพิจารณาที่แตกต่างกันเนื่องจากลักษณะกระแสไฟไหลเข้า เมื่อเลือกการใช้งาน LED ให้ตรวจสอบว่าสวิตช์หรี่ไฟระบุพิกัดกระแสไฟที่เข้ากันได้กับ LED ไม่ใช่แค่หลอดไส้ wattage.

การกระจายพลังงาน: TRIAC แสดงแรงดันไฟฟ้าไปข้างหน้าลดลงประมาณ 1-1.5V เมื่อนําไฟฟ้า โดยสร้างความร้อนตามสัดส่วนกับกระแสโหลด การจัดการความร้อนที่เหมาะสมผ่านฮีทซิงค์เป็นสิ่งสําคัญสําหรับโหลดที่เกิน 200W คํานวณการกระจายพลังงานโดยใช้: P = V_F × I_load โดยที่ V_F คือแรงดันตกไปข้างหน้า และ I_load คือกระแสโหลด RMS

ทริกเกอร์ปัจจุบัน (I_GT): พารามิเตอร์นี้กําหนดกระแสเกตขั้นต่ําที่จําเป็นในการทริกเกอร์ TRIAC เข้าสู่การนําไฟฟ้า ค่าทั่วไปมีตั้งแต่ 5mA ถึง 50mA ขึ้นอยู่กับความไวของอุปกรณ์ กระแสทริกเกอร์ที่ต่ํากว่าช่วยให้วงจรควบคุมง่ายขึ้น แต่อาจเพิ่มความไวต่อการทริกเกอร์ที่ผิดพลาดที่เกิดจากสัญญาณรบกวน

การถือครองปัจจุบัน (I_H): เมื่อทริกเกอร์แล้ว TRIAC ต้องการกระแสไฟขั้นต่ําเพื่อให้อยู่ในการนําไฟฟ้า สําหรับการใช้งาน LED ที่มีกระแสเฉลี่ยต่ํา พารามิเตอร์นี้จะมีความสําคัญ หากกระแสโหลดต่ํากว่า I_H TRIAC อาจทํางานไม่ถูกต้อง ทําให้เกิดการกะพริบหรือหลุดออกที่ระดับการหรี่แสงต่ํา

| พารามิเตอร์ | ช่วงทั่วไป | ผลกระทบต่อประสิทธิภาพ | Uka LiteFinance |---|---|---| | พิกัดแรงดันไฟฟ้า (V_DRM) | 400V-800V | 400V-800V | ต้องเกินแรงดันไฟฟ้าของสายสูงสุด + ชั่วคราว การลดขนาดทําให้อุปกรณ์ล้มเหลว | เรทติ้งปัจจุบัน (I_T(RMS)) | 2A-16A | 2A-16A | 2A-16A | 2A-16 กําหนดความสามารถในการรับน้ําหนักสูงสุด ตรวจสอบการลดพิกัดสําหรับการใช้งาน LED | | ทริกเกอร์ปัจจุบัน (I_GT) | 5mA-50mA | 5mA-50mA | ค่าที่ต่ํากว่าทําให้วงจรควบคุมง่ายขึ้น ค่าที่สูงขึ้นช่วยเพิ่มภูมิคุ้มกันเสียงรบกวน | ถือครองปัจจุบัน (I_H) | 5mA-50mA | 5mA-50mA | มีความสําคัญต่อความเข้ากันได้ของ LED; ไฟ LED กระแสไฟต่ําอาจไม่สามารถรักษาการนําไฟฟ้าได้ | คะแนน dV/dt | 10-500 V/μs | 10-500 โวลต์/ไมโครวินาที บ่งชี้ภูมิคุ้มกันต่อการทริกเกอร์ที่ผิดพลาดจากแรงดันไฟฟ้าชั่วคราว| | การกระจายพลังงาน | 1W-3W ทั่วไป | ต้องใช้ฮีทซิงค์สําหรับการใช้งานที่มีกระแสไฟสูง

ตารางนี้แสดงเกณฑ์การคัดเลือกหลักสําหรับส่วนประกอบสวิตช์หรี่ไฟ TRIAC สําหรับการใช้งาน LED ให้จัดลําดับความสําคัญของอุปกรณ์ที่มีกระแสไฟต่ํา (I_H < 10mA) และพิกัด dV/dt สูงเพื่อลดปัญหาความเข้ากันได้ ข้อกําหนดการถือครองกระแสไฟมักจะกําหนดว่าสวิตช์หรี่ไฟจะทํางานได้สําเร็จกับโหลด LED กําลังไฟต่ําที่ทันสมัยหรือไม่

3. ประเภท TRIAC Dimmer: Leading-Edge vs Trailing-Edge

สวิตช์หรี่ไฟควบคุมเฟสแบ่งออกเป็นสองประเภทตามเวลาที่เปลี่ยนรูปคลื่น AC: ขอบนําและขอบท้าย การทําความเข้าใจความแตกต่างเป็นสิ่งสําคัญสําหรับความเข้ากันได้ของ LED และประสิทธิภาพเฉพาะแอปพลิเคชัน

การหรี่แสงแบบ Leading-Edge (Forward-Phase): สวิตช์หรี่ไฟ TRIAC แบบดั้งเดิมใช้การควบคุมระดับแนวหน้า โดยเปิดเครื่องอย่างกะทันหันครึ่งทางของครึ่งรอบ AC แต่ละรอบ และปล่อยให้เครื่องดําเนินต่อไปจนกว่าจะข้ามศูนย์ตามธรรมชาติ สิ่งนี้สร้างแรงดันไฟฟ้าที่เพิ่มขึ้นสูงชัน (dV/dt สูง) ซึ่งทํางานได้ดีกับโหลดหลอดไส้ตัวต้านทาน แต่ทําให้เกิดปัญหากับไดรเวอร์ LED อิเล็กทรอนิกส์ กระแสไหลเข้าอย่างกะทันหันสามารถสร้างเสียงหึ่งในหม้อแปลงแม่เหล็กและทําให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

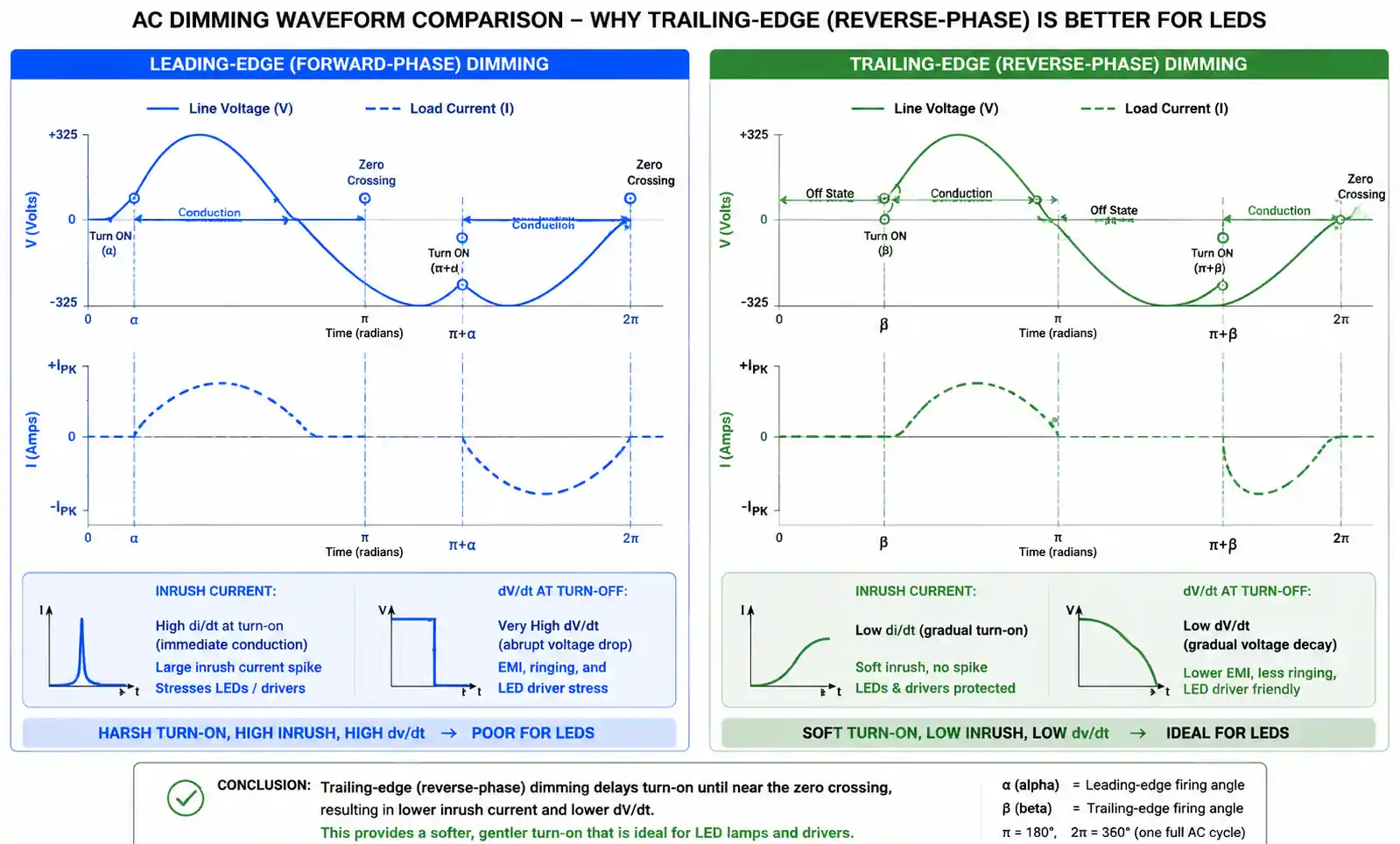

2-leading-edge-vs-trailing-edge-waveforms

Trailing-Edge (Reverse-Phase) Dimming: เทคนิคนี้ช่วยให้รูปคลื่น AC เต็มรูปแบบเริ่มต้น จากนั้นปิดก่อนการข้ามศูนย์ตามธรรมชาติ ลักษณะการเปิดเครื่องที่นุ่มนวลกว่าจะสร้างกระแสไฟเข้าที่ต่ําลงและ EMI ที่ลดลงทําให้เข้ากันได้กับโหลดแบบ capacitive และอิเล็กทรอนิกส์เช่นไดรเวอร์ LED โดยทั่วไปแล้วสวิตช์หรี่ไฟแบบขอบท้ายจะใช้ MOSFET หรือ IGBT แทนที่จะเป็น TRIAC สําหรับองค์ประกอบการสลับหลัก แม้ว่าหลักการควบคุมจะยังคงเป็นแบบเฟส

ประเภทหรี่ไฟ อุปกรณ์สวิตชิ่ง ความเข้ากันได้ของโหลด ประสิทธิภาพด้านเสียงรบกวน การใช้งานทั่วไป
ผู้นํา TRIAC ไตรแอค ยอดเยี่ยมสําหรับตัวต้านทาน (หลอดไส้, ฮาโลเจน); แย่สําหรับ LED จํานวนมาก กระแสไหลเข้าสูง เสียงหึ่งทั่วไป การติดตั้งรุ่นเก่า, หลอดไส้, เครื่องทําความร้อนตัวต้านทาน
ขอบท้าย มอสเฟ็ท (MOSFET/IGBT) มอสเฟ็ท (MOSFET/IGBT) ยอดเยี่ยมสําหรับโหลดอิเล็กทรอนิกส์ (ไดรเวอร์ LED); เข้ากันได้กับโหลดแบบ capacitive EMI ต่ํา; การทํางานแบบเงียบ การติดตั้งเพิ่มเติม LED ที่ทันสมัย, หม้อแปลงไฟฟ้า, ระบบไฟอัจฉริยะ
ยูนิเวอร์แซล วงจรไฮบริด ตรวจจับประเภทโหลดอัตโนมัติ ตัวแปรขึ้นอยู่กับโหมด การก่อสร้างใหม่ที่ประเภทโหลดอาจแตกต่างกันไป

การเลือกระหว่างขอบนําและขอบท้ายขึ้นอยู่กับลักษณะการรับน้ําหนักเป็นหลัก สําหรับการติดตั้งที่มีอยู่ที่มีโหลดหลอดไส้หรือฮาโลเจน สวิตช์หรี่ไฟ TRIAC ระดับแนวหน้ายังคงคุ้มค่า สําหรับการติดตั้งเพิ่มเติม LED หรือการติดตั้งใหม่ด้วยไดรเวอร์อิเล็กทรอนิกส์ สวิตช์หรี่ไฟแบบปลายขอบให้ความเข้ากันได้และประสบการณ์การใช้งานที่เหนือกว่า แม้ว่าจะมีค่าใช้จ่ายสูงกว่าก็ตาม

4. ความท้าทายและแนวทางแก้ไขความเข้ากันได้ของ LED

การเปลี่ยนจากหลอดไส้เป็นไฟ LED ได้เปิดเผยปัญหาความเข้ากันได้พื้นฐานกับเทคโนโลยีหรี่ไฟ TRIAC แบบเดิม ความท้าทายเหล่านี้เกิดจากความแตกต่างพื้นฐานระหว่างโหลดหลอดไส้ตัวต้านทานและแหล่งจ่ายไฟโหมดสวิตช์อิเล็กทรอนิกส์ภายในไดรเวอร์ LED

ข้อกําหนดโหลดขั้นต่ํา: สวิตช์หรี่ไฟ TRIAC แบบดั้งเดิมได้รับการออกแบบมาสําหรับโหลดหลอดไส้ 300W-1000W หลอดไฟ LED ที่ใช้ไฟ 6W-15W ต่ํากว่าเกณฑ์โหลดขั้นต่ํามาก ทําให้ส่วนประกอบภายในของเครื่องหรี่ไฟ (โดยเฉพาะข้อกําหนดกระแสไฟ TRIAC) ทํางานผิดปกติ ผลที่ได้คือการกะพริบกะพริบหรือล้มเหลวในการส่องสว่างที่ระดับการหรี่แสงต่ํา

กระแสไฟเข้าและปฏิสัมพันธ์ของไดรเวอร์: ไดรเวอร์ LED ประกอบด้วยตัวเก็บประจุอินพุตที่ชาร์จอย่างรวดเร็วเมื่อ TRIAC ทริกเกอร์ ทําให้เกิดกระแสไฟพุ่งสูงคับความถี่สูง หนามแหลมเหล่านี้อาจรบกวนวงจรควบคุมมุมเฟสของสวิตช์หรี่ไฟ ทําให้เกิดประสิทธิภาพการหรี่แสงที่ผิดปกติหรือเสียงหึ่ง ปัญหาทวีความรุนแรงขึ้นเมื่อโคมไฟ LED หลายตัวใช้วงจรหรี่ไฟเดียวร่วมกัน

ไม่มีมาตรฐานอุตสาหกรรม: ไม่เหมือนกับโปรโตคอลการหรี่แสง 0-10V หรือ DALI ที่มีข้อกําหนดที่กําหนดไว้ ผู้ผลิตทดสอบผลิตภัณฑ์ของตนด้วยรุ่นหรี่ไฟเฉพาะซึ่งนําไปสู่เมทริกซ์ความเข้ากันได้ที่คาดเดาไม่ได้ หลอดไฟ LED สองดวงที่ดูเหมือนเหมือนกันอาจทํางานต่างกันในสวิตช์หรี่ไฟเดียวกัน

โซลูชั่นที่ใช้งานได้จริง:

  1. ใช้สวิตช์หรี่ไฟเฉพาะ LED: สวิตช์หรี่ไฟสมัยใหม่ที่วางตลาดสําหรับความเข้ากันได้ของ LED ประกอบด้วยโหลดขั้นต่ําที่ต่ํากว่า (มักจะเป็น 5W-10W) และวงจรควบคุมที่ดัดแปลงซึ่งทนต่อลักษณะที่ไม่ต้านทานของไดรเวอร์ LED

  2. โหลดบาลานซ์: หากหรี่แสงโคมไฟ LED หลายตัวตรวจสอบให้แน่ใจว่าโหลดทั้งหมดเกินเกณฑ์ขั้นต่ําของสวิตช์หรี่ไฟ การเพิ่มหลอดไส้เพียงหลอดเดียวในวงจรสามารถทําให้การทํางานมีเสถียรภาพแม้ว่าจะทําลายวัตถุประสงค์ในการประหยัดพลังงานก็ตาม

  3. ตรวจสอบรายการความเข้ากันได้: ผู้ผลิต LED และสวิตช์หรี่ไฟที่มีชื่อเสียงเผยแพร่เมทริกซ์ความเข้ากันได้ อ้างอิงโยงทุกครั้งก่อนระบุส่วนประกอบสําหรับการติดตั้งใหม่หรือการติดตั้งเพิ่มเติม

  4. พิจารณาสวิตช์หรี่ไฟแบบขอบท้าย: ลักษณะการเปิดเครื่องที่นุ่มนวลกว่าของสวิตช์หรี่ไฟแบบขอบท้ายช่วยเพิ่มความเข้ากันได้ของ LED อย่างมากเมื่อเทียบกับอุปกรณ์ TRIAC ระดับแนวหน้าแบบดั้งเดิม

  5. การเลือกไดรเวอร์มีความสําคัญ: เมื่อออกแบบโคมไฟ LED แบบกําหนดเอง ให้ระบุไดรเวอร์ที่ได้รับการจัดอันดับอย่างชัดเจนสําหรับการหรี่แสง TRIAC โดยมีข้อกําหนดกระแสไฟต่ํา (I_H < 10mA)

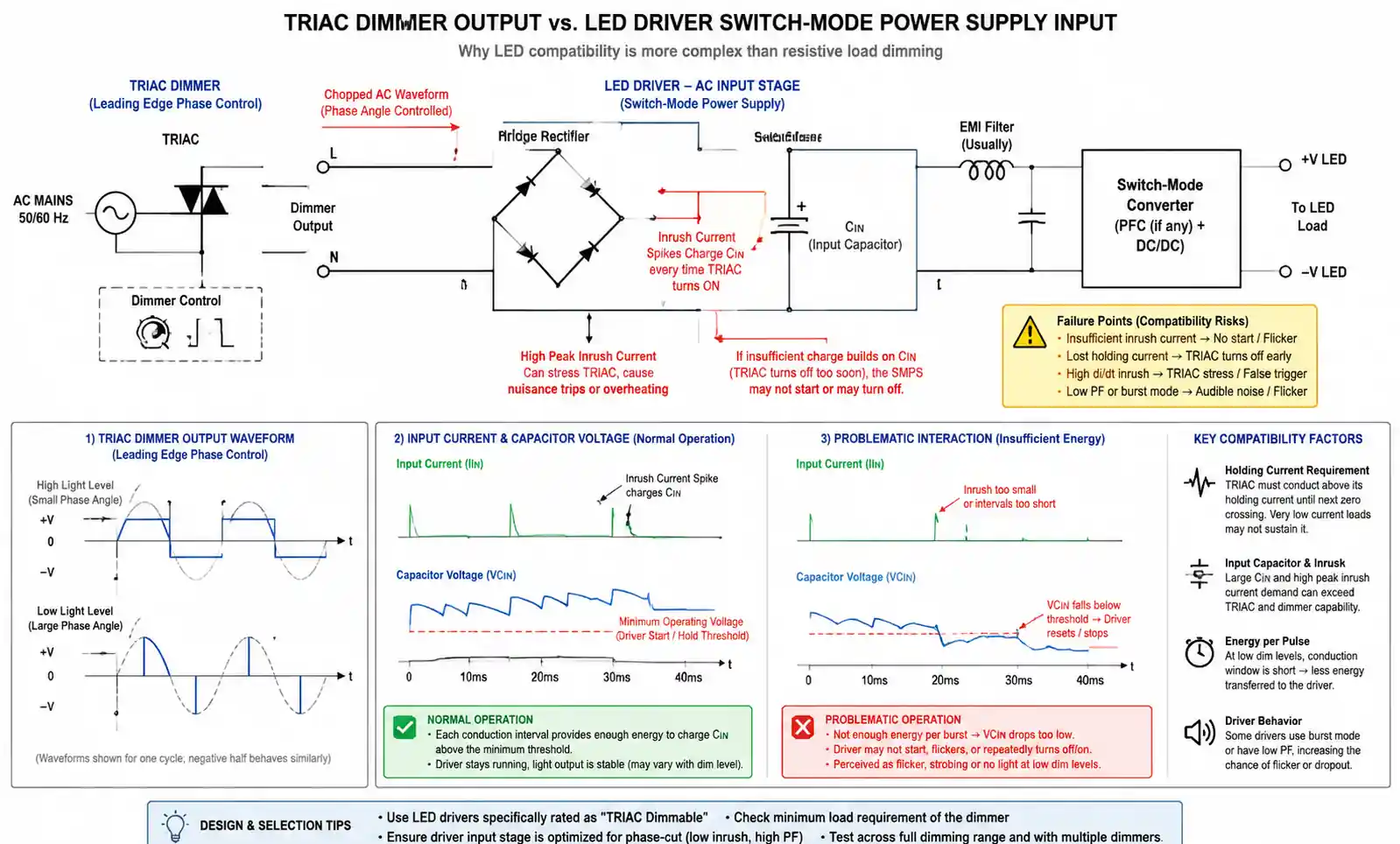

3-led-driver-triac-dimmer-interaction

5. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

เมื่อออกแบบวงจรหรี่ไฟ TRIAC หรือระบุสวิตช์หรี่ไฟสําหรับการติดตั้ง ข้อควรพิจารณาในการออกแบบที่สําคัญหลายประการจะส่งผลโดยตรงต่อความน่าเชื่อถือและประสิทธิภาพ

การปราบปราม EMI/RFI: การสลับอย่างกะทันหันของ TRIAC จะสร้างสัญญาณรบกวนความถี่สูงที่อาจรบกวนอุปกรณ์อิเล็กทรอนิกส์ การปราบปรามที่มีประสิทธิภาพต้องใช้วงจร RC snubber ข้ามขั้วต่อ TRIAC และตัวกรอง LC บนอินพุตสาย สําหรับการใช้งานในที่อยู่อาศัย ให้แน่ใจว่าสอดคล้องกับขีดจํากัดการปล่อยมลพิษที่ดําเนินการและแผ่รังสีของ FCC Part 15 (อเมริกาเหนือ) หรือ EN 55015 (ยุโรป)

การจัดการความร้อน: แม้ว่า TRIAC จะมีประสิทธิภาพมากกว่าการหรี่แสงแบบต้านทาน แต่การกระจายพลังงานยังคงมีความสําคัญที่โหลดสูง สําหรับโหลด 500W ที่ 120V (4.17A RMS) สมมติว่าลดลงไปข้างหน้า 1.2V TRIAC จะกระจายไปประมาณ 5W หากไม่มีการระบายความร้อนที่เพียงพออุณหภูมิทางแยกอาจเกินพิกัดซึ่งนําไปสู่การหนีความร้อนหรือความล้มเหลวก่อนเวลาอันควร คํานวณการกระจายในกรณีที่แย่ที่สุดเสมอ และตรวจสอบความต้านทานความร้อนของฮีทซิงค์รักษาอุณหภูมิจุดเชื่อมต่อให้ต่ํากว่า 125°C

การตรวจจับการข้ามศูนย์: การออกแบบสวิตช์หรี่ไฟขั้นสูงรวมวงจรตรวจจับการข้ามศูนย์ที่ซิงโครไนซ์การดําเนินการควบคุมกับจุดศูนย์ตามธรรมชาติของรูปคลื่นไฟฟ้ากระแสสลับ เทคนิคนี้ช่วยลดความจําเป็นในการใช้วงจรคายประจุตัวเก็บประจุไทม์มิ่งและลด EMI อย่างไรก็ตาม ต้องใช้วงจรเพิ่มเติมและเค้าโครง PCB อย่างระมัดระวังเพื่อป้องกันการมีเพศสัมพันธ์ทางสัญญาณรบกวน

การจับคู่ประเภทโหลด: ข้อผิดพลาดทั่วไปคือการสมมติว่าสวิตช์หรี่ไฟที่ออกแบบมาสําหรับโหลดหลอดไส้จะทํางานร่วมกับโหลดประเภทอื่นโดยอัตโนมัติ โหลดอุปนัย (มอเตอร์ หม้อแปลง) ต้องการสวิตช์หรี่ไฟที่มีพิกัด dV/dt สูงกว่าและเครือข่าย snubber เพื่อป้องกันการทริกเกอร์ที่ผิดพลาด โหลดแบบ Capacitive (หม้อแปลงไฟฟ้าไดรเวอร์ LED) ต้องการการออกแบบที่ล้ําหน้าเพื่อหลีกเลี่ยงปัญหากระแสไฟไหลเข้า

การแยกความปลอดภัย: ในการใช้งานสวิตช์หรี่ไฟแบบติดผนัง ให้แน่ใจว่ามีการแยกที่เหมาะสมระหว่างวงจรสายไฟ AC และอินเทอร์เฟซการควบคุมที่ผู้ใช้เข้าถึงได้ หากใช้การควบคุมโดยใช้ไมโครคอนโทรลเลอร์ ให้ใช้ออปโตไอโซเลเตอร์ (เช่น MOC3021, MOC3041) เพื่อรักษาการแยกระหว่างโวลลุ่มต่ํา tag การควบคุมอีและโวลลุ่มสูง tag ส่วนการสลับอี

หลุมพรางการออกแบบ อาการ กลยุทธ์การป้องกัน
ฮีทซิงค์ไม่เพียงพอ เครื่องหรี่ไฟร้อนเกินไป, ความล้มเหลวก่อนเวลาอันควร, การปิดระบบระบายความร้อน คํานวณการกระจายพลังงาน ใช้การจําลองความร้อน ตรวจสอบฮีทซิงค์ R_θJA
การปราบปราม EMI หายไป สัญญาณรบกวนทางวิทยุ, ไฟ LED กะพริบ, อุปกรณ์อิเล็กทรอนิกส์ทํางานผิดปกติ เพิ่ม RC snubber (0.1μF + 100Ω), ตัวเหนี่ยวนําตัวกรองสาย, ลูกปัดเฟอร์ไรต์
อัตราการโหลดไม่ถูกต้อง ความล้มเหลวของสวิตช์หรี่ไฟ, เบรกเกอร์สะดุด, อันตรายจากไฟไหม้ ตรวจสอบทั้งหลอดไส้และพิกัดโหลด LED ลดอัตรา 20% สําหรับโหลดอุปนัย มิซูมิ
ไม่มีการจัดการโหลดขั้นต่ํา ไฟ LED กะพริบที่การหรี่แสงต่ํา การเปิดเครื่องไม่สอดคล้องกัน ใช้สวิตช์หรี่ไฟที่รองรับ LED ที่มีอัตราโหลดขั้นต่ํา <10W
เค้าโครง PCB ไม่ดี ทริกเกอร์ที่ผิดพลาด, ความไวต่อเสียงรบกวน, การทํางานที่ผิดปกติ รักษาร่องรอยของเกทไดรฟ์ให้สั้น การแยกระนาบพื้นดิน ตําแหน่ง snubber ที่เหมาะสม
ขาดการป้องกันชั่วคราว ความล้มเหลวของ TRIAC จากไฟกระชากของสายการผลิต TRIAC เพิ่ม MOV ผ่านอินพุต AC; พิจารณาไดโอด TVS บนวงจรเกท

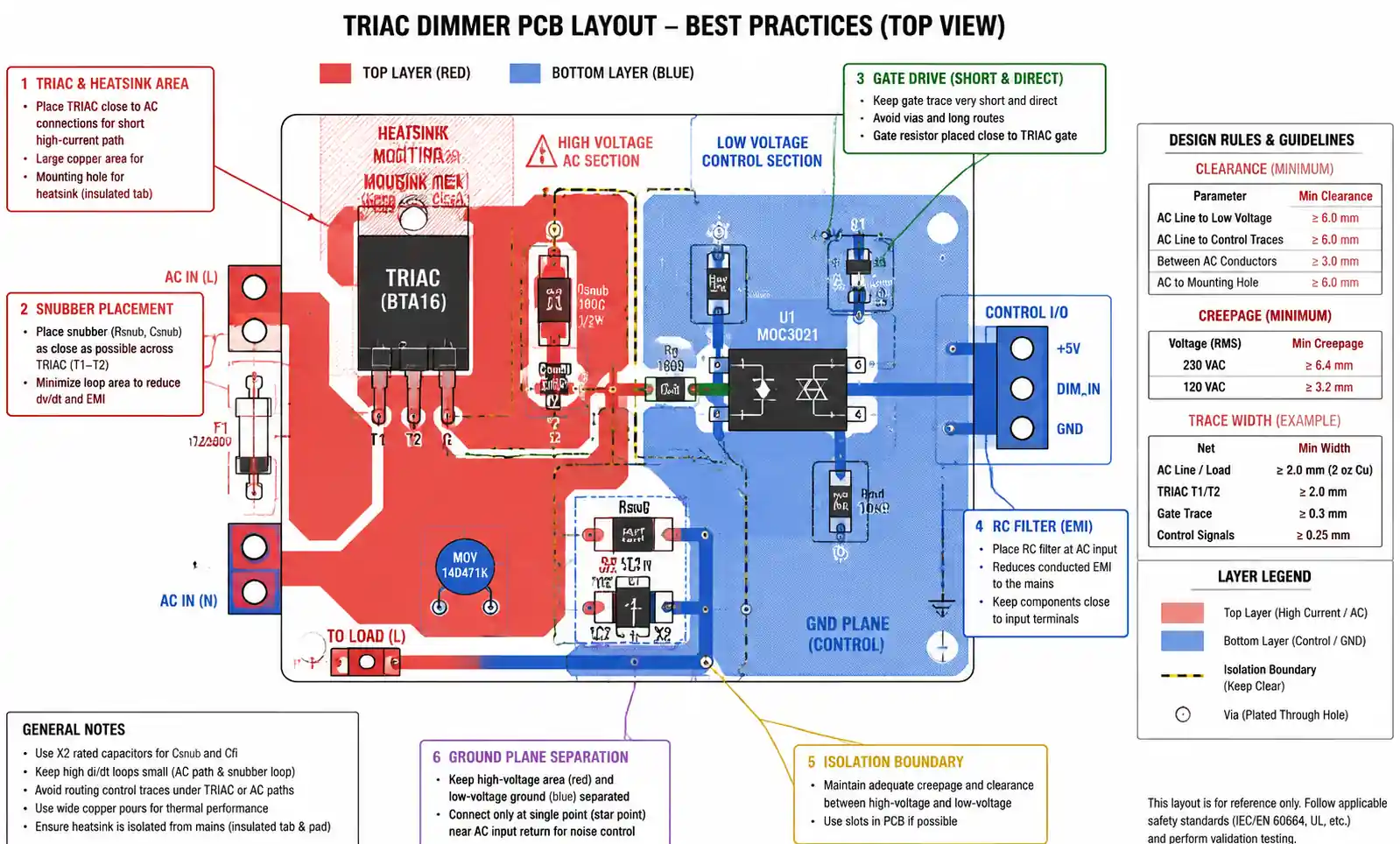

ปัญหาที่ถูกมองข้ามบ่อยที่สุดคือเค้าโครง PCB สําหรับวงจรเกทไดรฟ์ รักษาร่องรอยเกตให้สั้นและกําหนดเส้นทางให้ห่างจากโหนดสวิตชิ่ง dV/dt สูง ร่องรอยที่วางไว้ไม่ดีสามารถจับคู่การสลับสัญญาณรบกวนกลับเข้าไปในประตู ทําให้เกิดพฤติกรรมการหรี่แสงซ้ําหรือหรี่แสงที่ผิดปกติ

6. เกณฑ์การคัดเลือกเฉพาะแอปพลิเคชัน

การใช้งานที่แตกต่างกันต้องการลักษณะการหรี่ไฟที่แตกต่างกัน การเลือกการกําหนดค่าสวิตช์หรี่ไฟ TRIAC ที่เหมาะสมที่สุดจําเป็นต้องเข้าใจข้อกําหนดด้านประสิทธิภาพและข้อจํากัดเฉพาะของกรณีการใช้งานของคุณ

ไฟส่องสว่างที่อยู่อาศัย: สําหรับการปรับปรุงไฟส่องสว่างในบ้าน ให้จัดลําดับความสําคัญของปัจจัยด้านประสบการณ์ของผู้ใช้ เช่น ช่วงการหรี่แสงที่ราบรื่น (ควรเป็น 1-100% โดยไม่มีการสั่นไหวหรือดรอปเอาต์) การทํางานที่เงียบ และความเข้ากันได้กับหลอดไฟ LED หลากหลายยี่ห้อ สวิตช์หรี่ไฟอเนกประสงค์ที่ตรวจจับประเภทโหลดอัตโนมัติให้ความยืดหยุ่นมากที่สุดในครัวเรือนที่มีเทคโนโลยีผสม ซึ่งอุปกรณ์ติดตั้งบางตัวยังคงเป็นหลอดไส้ในขณะที่อุปกรณ์อื่นๆ เปลี่ยนไปใช้ LED มองหาสวิตช์หรี่ไฟที่มีการตั้งค่าความสว่างขั้นต่ําที่ปรับได้เพื่อรองรับการออกแบบไดรเวอร์ LED ที่แตกต่างกัน 4-triac-dimmer-pcb-layout-best-practices

ไฟส่องสว่างเชิงพาณิชย์: ในการติดตั้งเชิงพาณิชย์ที่มีจํานวนฟิกซ์เจอร์มากกว่า ให้เน้นที่ความสามารถในการรับน้ําหนักและการกระจายความร้อน การติดตั้งสวิตช์หรี่ไฟแบบหลายแก๊งในกล่องติดผนังแบบปิดต้องมีการลดพิกัดเชิงรุก โดยลดอัตราโหลดต่อสวิตช์หรี่ลง 30-40% เมื่อติดตั้งสวิตช์หรี่ไฟหลายตัวเคียงข้างกัน พิจารณาสวิตช์หรี่ไฟที่มีระบบระบายความร้อนแบบแอคทีฟในตัวหรือระบุกล่องรวมสัญญาณที่ใหญ่ขึ้นเพื่อปรับปรุงการไหลเวียนของอากาศ สําหรับการใช้งานด้านการบริการและการค้าปลีก ให้ตรวจสอบการหรี่แสงที่ราบรื่นในช่วง 10-30% ซึ่งไฟส่องสว่างส่วนใหญ่ทํางาน

การจัดแสงบนเวทีและโรงละคร: แอพพลิเคชั่นลดแสงระดับมืออาชีพต้องใช้สวิตช์หรี่ไฟที่มีเส้นโค้งการหรี่แสงเชิงเส้น ความน่าเชื่อถือสูง และความเข้ากันได้กับโปรโตคอลการควบคุมระดับมืออาชีพ (DMX512) ในขณะที่สวิตช์หรี่ไฟ TRIAC ยังคงพบได้ทั่วไปในการติดตั้งโรงละครแบบเดิม แต่การออกแบบที่ทันสมัยก็สนับสนุนการหรี่แสงโซลิดสเตต (SSR) หรือการหรี่แสงด้วยคลื่นไซน์สําหรับฟิกซ์เจอร์ทังสเตนมากขึ้นเรื่อย ๆ โดยสงวนการควบคุม TRIAC สําหรับอุปกรณ์รุ่นเก่าเฉพาะ

การควบคุมความเร็วมอเตอร์: เมื่อควบคุมโหลดอุปนัย เช่น พัดลมหรือมอเตอร์ขนาดเล็ก สวิตช์หรี่ไฟ TRIAC ต้องมีการป้องกันเพิ่มเติมจาก dV/dt สูงที่เกิดจากการดีดกลับแบบเหนี่ยวนํา เลือกสวิตช์หรี่ไฟที่มีเครือข่าย snubber และพิกัด dV/dt ที่สูงกว่า (>200 V/μs) โปรดทราบว่าการหรี่แสง TRIAC จะช่วยลดแรงบิดและประสิทธิภาพของมอเตอร์ สําหรับการควบคุมมอเตอร์ที่แม่นยํา ให้พิจารณาไดรฟ์ความถี่ตัวแปร (VFD) แทน

การรวม IoT และสมาร์ทโฮม: การติดตั้งสมัยใหม่ต้องการสวิตช์หรี่ไฟที่มีอินเทอร์เฟซการควบคุมแบบดิจิทัลมากขึ้น ในขณะที่สวิตช์หรี่ไฟอัจฉริยะบางตัวยังคงมีการสลับ TRIAC ภายในและเพิ่มการควบคุมแบบไร้สาย (Zigbee, Z-Wave, Wi-Fi) แต่เครื่องหรี่ไฟอื่นๆ จะใช้สวิตช์หรี่ไฟเป็นส่วนหน้าของระบบที่ใช้โปรโตคอล (DALI, DMX) สําหรับการก่อสร้างบ้านอัจฉริยะใหม่ ให้ประเมินว่าการหรี่แสง TRIAC เป็นโซลูชันระยะยาวที่เหมาะสมที่สุด หรือโปรโตคอลทางเลือก (0-10V, DALI) ให้ความเข้ากันได้และการเลือกฟิกซ์เจอร์ในอนาคตที่ดีขึ้นหรือไม่

ใบสมัคร พารามิเตอร์ลําดับความสําคัญ ประเภทหรี่ไฟที่แนะนํา ข้อควรพิจารณาที่สําคัญ
การติดตั้งเพิ่มเติม LED (ที่อยู่อาศัย) ช่วงความเข้ากันได้, โหลดขั้นต่ํา <10W, เส้นโค้งเรียบ สากลหรือขอบท้าย
การบริการ/ค้าปลีก ลดแสงได้อย่างราบรื่น 10-30% การทํางานที่เงียบ ความสวยงาม ขอบท้ายหรือสากล
เวที/โรงละคร เส้นโค้งลดแสงเชิงเส้น ความเข้ากันได้กับ DMX Synology Inc. ชุดหรี่ไฟระดับมืออาชีพพร้อม TRIAC หรือ SSR
ระบบควบคุมมอเตอร์ มิซูมิ ระดับ dV/dt สูง, เครือข่าย snubber, การป้องกันการโอเวอร์โหลด เครื่องหรี่ไฟแบบมอเตอร์อุตสาหกรรม TRIAC เหมาะสําหรับการควบคุมพัดลมอย่างง่ายเท่านั้น ใช้ VFD สําหรับการใช้งานที่มีความแม่นยํา

เมื่อระบุการก่อสร้างใหม่ ให้พิจารณาต้นทุนรวมในการเป็นเจ้าของ ไม่ใช่แค่ต้นทุนหรี่ไฟเริ่มต้น สวิตช์หรี่ไฟอเนกประสงค์ราคา 30 ดอลลาร์ที่ทํางานได้อย่างน่าเชื่อถือกับหลอดไฟ LED ที่เจ้าของบ้านเลือกนั้นคุ้มค่ากว่าเครื่องหรี่ไฟพื้นฐานราคา 15 ดอลลาร์ที่ต้องมีการตรวจสอบความเข้ากันได้ของหลอดไฟและการโทรกลับภาคสนามที่อาจเกิดขึ้น

7. คําถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างสวิตช์หรี่ไฟ TRIAC และสวิตช์ไฟมาตรฐาน

ตอบ: สวิตช์มาตรฐานให้การควบคุมการเปิด/ปิดโดยการเปิดหรือปิดวงจรด้วยกลไกเท่านั้น สวิตช์หรี่ไฟ TRIAC จะปรับรูปคลื่น AC อย่างแข็งขันโดยควบคุมเวลาที่ TRIAC ดําเนินการในแต่ละครึ่งรอบ ทําให้สามารถปรับกําลังไฟที่ส่งได้อย่างต่อเนื่อง การควบคุมมุมเฟสนี้ช่วยให้สามารถปรับความสว่างหรือความเร็วได้โดยไม่ต้องสิ้นเปลืองพลังงานของวิธีการลดแสงแบบต้านทาน

ถาม: ฉันสามารถใช้สวิตช์หรี่ไฟ TRIAC ที่ล้ําสมัยกับหลอดไฟ LED ได้หรือไม่

ตอบ: ขึ้นอยู่กับการออกแบบไดรเวอร์ของหลอดไฟ LED เฉพาะ หลอดไฟ LED ที่ทันสมัยจํานวนมากมีไดรเวอร์ที่เข้ากันได้กับ TRIAC แต่ความเข้ากันได้นั้นคาดเดาไม่ได้เนื่องจากขาดมาตรฐานอุตสาหกรรม สวิตช์หรี่ไฟระดับแนวหน้าทํางานได้ดีที่สุดกับโหลดหลอดไส้แบบต้านทาน สําหรับการใช้งาน LED สวิตช์หรี่ไฟแบบขอบท้ายหรือแบบเฉพาะ LED ให้ความเข้ากันได้ที่ดีขึ้นอย่างมาก และลดการกะพริบ เสียงหึ่ง และความล้มเหลวของ LED ก่อนเวลาอันควร

ถาม: ทําไมหลอดไฟ LED ของฉันถึงกะพริบที่ระดับการหรี่แสงต่ํา

ตอบ: การสั่นไหวระดับต่ํามักเป็นผลมาจากกระแสไฟที่ถือครองของไดรเวอร์ LED ต่ํากว่าข้อกําหนดกระแสไฟขั้นต่ํา (I_H) ของ TRIAC เมื่อกระแสโหลดลดลงต่ําเกินไป TRIAC จะไม่สามารถรักษาการนําไฟฟ้าได้และหลุดออกซ้ําๆ โซลูชันรวมถึงการใช้สวิตช์หรี่ไฟเฉพาะ LED ที่มีโหลดขั้นต่ําต่ํากว่าการเพิ่มโคมไฟ LED เพิ่มเติมเพื่อเพิ่มกระแสวงจรทั้งหมดหรือการระบุหลอดไฟ LED ที่ได้รับการจัดอันดับอย่างชัดเจนสําหรับการหรี่แสง TRIAC ที่มีความต้องการกระแสไฟต่ํา

ถาม: ฉันจะคํานวณอัตราโหลดหรี่ไฟที่ต้องการสําหรับโคมไฟ LED หลายตัวได้อย่างไร

ตอบ: รวมวัตต์ tage ของโคมไฟ LED ทั้งหมดบนวงจร จากนั้นตรวจสอบว่ายอดรวมนี้อยู่ภายในพิกัดโหลด LED ของสวิตช์หรี่ไฟ (ไม่ใช่ระดับหลอดไส้) เพิ่มระยะขอบความปลอดภัย 20% สําหรับกระแสไหลเข้า ตัวอย่างเช่น หลอดไฟ LED 10W แปดหลอด (รวม 80W) ต้องใช้สวิตช์หรี่ไฟสําหรับโหลด LED อย่างน้อย 100W โปรดทราบว่าพิกัด LED มักจะต่ํากว่าพิกัดหลอดไส้บนสวิตช์หรี่ไฟเดียวกันเนื่องจากเอฟเฟกต์การโต้ตอบของไดรเวอร์

ถาม: อะไรเป็นสาเหตุของเสียงหึ่งจากสวิตช์หรี่ไฟ TRIAC

ตอบ: โดยทั่วไปแล้วเสียงหึ่งจะมาจากสองแหล่ง: ส่วนประกอบแม่เหล็ก (หม้อแปลง โช้ค) ที่สั่นสะเทือนเนื่องจากรูปคลื่นที่สับ หรือเสียงสะท้อนเชิงกลในตัวหรี่ไฟเอง สวิตช์หรี่ไฟระดับแนวหน้าทําให้เกิดเสียงหึ่งมากขึ้นเนื่องจากกระแสไหลเข้าที่สูงขึ้น โซลูชันรวมถึงการเปลี่ยนไปใช้สวิตช์หรี่ไฟแบบขอบท้ายการเพิ่มลูกปัดเฟอร์ไรต์เพื่อลดสัญญาณรบกวนความถี่สูงเพื่อให้แน่ใจว่าการประกอบเครื่องหรี่ไฟอย่างแน่นหนาหรือในกรณีที่รุนแรงให้เปลี่ยนหม้อแปลงแม่เหล็กด้วยประเภทอิเล็กทรอนิกส์

ถาม: สวิตช์หรี่ไฟ TRIAC เข้ากันได้กับระบบสมาร์ทโฮมหรือไม่

ตอบ: สวิตช์หรี่ไฟ TRIAC มาตรฐานทํางานอย่างอิสระโดยไม่ต้องรวมสมาร์ทโฮม อย่างไรก็ตาม ผู้ผลิตหลายรายเสนอสวิตช์หรี่ไฟอัจฉริยะที่รวมการสลับ TRIAC เข้ากับโปรโตคอลไร้สาย (Zigbee, Z-Wave, Wi-Fi) สําหรับการควบคุมระยะไกลและระบบอัตโนมัติ เมื่อเลือกสวิตช์หรี่ไฟอัจฉริยะ ให้ตรวจสอบทั้งข้อมูลจําเพาะของ TRIAC สําหรับความเข้ากันได้ทางไฟฟ้าและโปรโตคอลไร้สายสําหรับความเข้ากันได้ของระบบนิเวศ (เช่น HomeKit, Alexa, Google Home)

ถาม: ฉันจะแก้ไขปัญหาสวิตช์หรี่ไฟ TRIAC ที่หยุดทํางานได้อย่างไร

ตอบ: เริ่มต้นด้วยการตรวจสอบสาย voltage มีอยู่ที่อินพุตสวิตช์หรี่ไฟ ตรวจสอบเบรกเกอร์สะดุดหรือฟิวส์ขาด วัด TRIAC ไปข้างหน้า voltage drop—TRIAC ที่เปิดอยู่แสดงสาย voltage ข้ามมัน TRIAC ที่ลัดวงจรแสดงแรงดันไฟฟ้าเกือบศูนย์และทําให้เบรกเกอร์สะดุด ตรวจสอบว่าวงจรเกทไดรฟ์ทํางานโดยการวัดกระแสเกทหรือปริมาตร tage ระหว่างการปรับการหรี่แสง โหมดความล้มเหลวทั่วไป ได้แก่ ความเหนื่อยหน่ายของ TRIAC จากกระแสไฟเกิน ส่วนประกอบ snubber ที่ล้มเหลว หรือวงจรเกทไดรฟ์ที่เสียหายจากชั่วคราว

ถาม: ฉันควรมองหาใบรับรองความปลอดภัยใดในสวิตช์หรี่ไฟ TRIAC

ตอบ: สําหรับการติดตั้งในอเมริกาเหนือ ให้ตรวจสอบการรับรอง UL 1472 (การควบคุมการหรี่แสงแบบโซลิดสเตต) หรือ CSA C22.2 ตลาดยุโรปต้องการเครื่องหมาย CE ที่สอดคล้องกับ EN 60669-2-1 (สวิตช์สําหรับการติดตั้งในครัวเรือน) นอกจากนี้ ให้ตรวจสอบการปฏิบัติตามข้อกําหนด FCC Part 15 หรือ EN 55015 สําหรับขีดจํากัดการรบกวนทางแม่เหล็กไฟฟ้า สําหรับการติดตั้งเชิงพาณิชย์ ให้ตรวจสอบว่าสวิตช์หรี่ไฟตรงตามรหัสไฟฟ้าในพื้นที่เกี่ยวกับพิกัดโหลด ประเภทตู้ และข้อกําหนดในการเข้าถึง

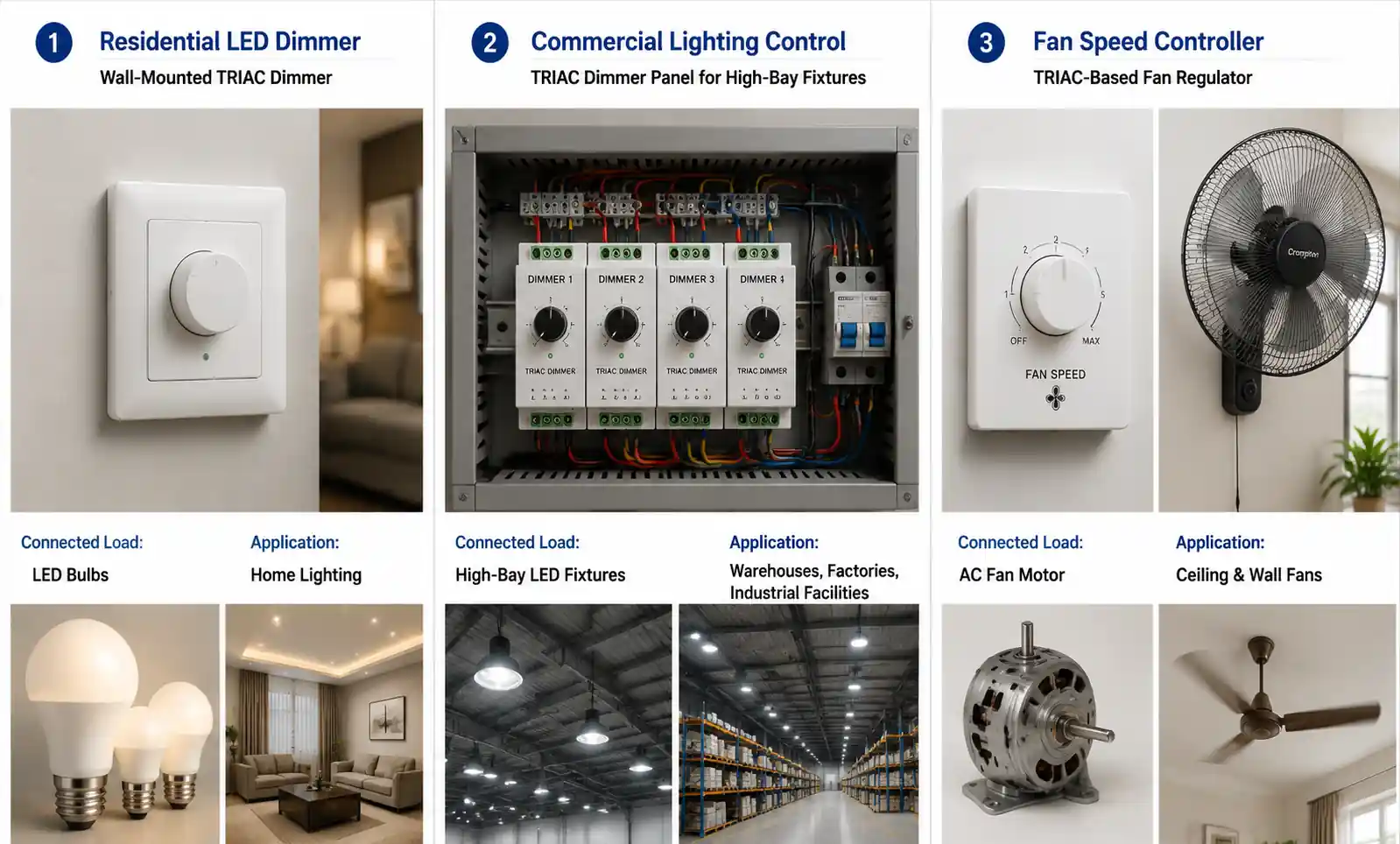

5-triac-dimmer-application-examples

8. สรุป

สวิตช์หรี่ไฟ TRIAC ยังคงเป็นโซลูชันที่คุ้มค่าสําหรับการควบคุมไฟ AC ในการใช้งานที่อยู่อาศัยและเชิงพาณิชย์ โดยเฉพาะอย่างยิ่งสําหรับโหลดหลอดไส้และฮาโลเจน อย่างไรก็ตาม การเปลี่ยนไปใช้ไฟ LED ต้องให้ความสนใจอย่างรอบคอบกับปัจจัยความเข้ากันได้ที่ไม่มีอยู่ในยุคหลอดไส้

สําหรับการติดตั้ง LED ใหม่ ให้จัดลําดับความสําคัญของสวิตช์หรี่ไฟแบบขอบท้ายหรือแบบสากลที่มีระดับความเข้ากันได้ของ LED ที่ชัดเจนและโหลดขั้นต่ําที่ต่ํากว่า 10W เมื่อติดตั้งสวิตช์หรี่ไฟที่มีอยู่ ให้ทดสอบความเข้ากันได้กับโคมไฟ LED จริงก่อนที่จะตัดสินใจซื้อจํานวนมาก ในแอปพลิเคชันที่ความเข้ากันได้ของ TRIAC พิสูจน์ได้ว่าเป็นปัญหา ให้พิจารณาโปรโตคอลการหรี่แสงทางเลือก เช่น 0-10V หรือ DALI ที่ให้ความเข้ากันได้ของ LED ที่คาดการณ์ได้ผ่านข้อกําหนดมาตรฐาน

สําหรับวิศวกรออกแบบที่พัฒนาวงจรลดแสงแบบกําหนดเอง ให้มุ่งเน้นไปที่การจัดการความร้อน การปราบปราม EMI และการเลือกพารามิเตอร์ TRIAC อย่างเหมาะสม (โดยเฉพาะการถือครองกระแสไฟและพิกัด dV/dt) ที่ตรงกับลักษณะโหลดที่ต้องการ การทดสอบอย่างละเอียดในช่วงการหรี่แสงเต็มรูปแบบด้วยโหลดตัวแทนเป็นสิ่งสําคัญ - การทดสอบแบบตั้งโต๊ะด้วยโหลดตัวต้านทานไม่ได้คาดการณ์ประสิทธิภาพในโลกแห่งความเป็นจริงด้วยไดรเวอร์ LED อิเล็กทรอนิกส์

หากคุณกําลังระบุสวิตช์หรี่ไฟ TRIAC สําหรับโครงการ ให้ตรวจสอบความเข้ากันได้ระหว่างรุ่นสวิตช์หรี่ไฟเฉพาะกับอุปกรณ์ติดตั้ง LED จริงผ่านเครื่องมืออ้างอิงโยงของผู้ผลิตหรือการทดสอบทางกายภาพ สําหรับการสนับสนุนทางเทคนิคเกี่ยวกับการเลือกส่วนประกอบ ให้ดาวน์โหลดเอกสารข้อมูลสําหรับอุปกรณ์ TRIAC เฉพาะ หรือปรึกษากับวิศวกรแอปพลิเคชันภาคสนามที่สามารถแนะนําชุดค่าผสมที่ได้รับการพิสูจน์แล้วสําหรับความต้องการในการใช้งานของคุณ
