คู่มือการเลือกฟิวส์ HRC: พารามิเตอร์ทางเทคนิค การใช้งาน และข้อควรพิจารณาในการออกแบบ

ฟิวส์ความจุการแตกหักสูง (HRC) เป็นอุปกรณ์ป้องกันที่สําคัญในระบบอุตสาหกรรม เชิงพาณิชย์ และระบบจําหน่ายไฟฟ้า ซึ่งกระแสไฟฟ้าขัดข้องสูงต้องการการหยุดชะงักที่เชื่อถือได้ คู่มือนี้ช่วยให้วิศวกรไฟฟ้า ผู้จัดการสิ่งอํานวยความสะดวก และทีมจัดซื้อเลือกฟิวส์ HRC ที่เหมาะสมสําหรับการใช้งานของตนโดยการตรวจสอบพารามิเตอร์ทางเทคนิคที่สําคัญ

สารบัญ

1. ฟิวส์ HRC คืออะไรและเหตุใดจึงสําคัญ
2. [อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ] (#2-key-technical-parameters-explained)
3. [วิธีเลือกฟิวส์ HRC ที่เหมาะสมสําหรับการใช้งานของคุณ](#3-วิธีการเลือกฟิวส์ HRC ที่เหมาะสมสําหรับการใช้งานของคุณ)
4. [การเปรียบเทียบประสิทธิภาพ: ฟิวส์ HRC กับ MCB กับ MCCB] (#4-การเปรียบเทียบประสิทธิภาพ-HRC-ฟิวส์กับ-MCB-เทียบกับ MCCB)
5. [ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป] (#5-ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป)
6. [ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา] (#6-ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา)
7. คําถามที่พบบ่อย
8. [บทสรุปและขั้นตอนต่อไปที่แนะนํา] (#8 ข้อสรุปและขั้นตอนถัดไปที่แนะนํา)

1. ฟิวส์ HRC คืออะไรและเหตุใดจึงสําคัญ

ฟิวส์ HRC เป็นอุปกรณ์ป้องกันจํากัดกระแสที่ออกแบบมาเพื่อขัดจังหวะกระแสไฟฟ้าขัดข้องขนาดสูงอย่างปลอดภัย ซึ่งมักจะเกิน 80 kA ภายในมิลลิวินาที ฟิวส์ HRC ใช้องค์ประกอบเงินหรือทองแดงที่ล้อมรอบด้วยทรายซิลิกาหรือวัสดุฟิลเลอร์ผงเซรามิกซึ่งแตกต่างจากฟิวส์มาตรฐานซึ่งดูดซับพลังงานอาร์คและป้องกันการแตกระเบิดระหว่างเหตุการณ์กระแสเกิน

คําว่า "ความสามารถในการแตกร้าวสูง" หมายถึงความสามารถของฟิวส์ในการทําลายกระแสไฟฟ้าลัดวงจรที่สูงมากโดยไม่ก่อให้เกิดความเสียหายต่ออุปกรณ์โดยรอบหรือก่อให้เกิดอันตรายต่อความปลอดภัย ความสามารถนี้จําเป็นในศูนย์ควบคุมมอเตอร์อุตสาหกรรมระบบจําหน่ายไฟฟ้าวงจรป้องกันหม้อแปลงไฟฟ้าและการติดตั้งพลังงานหมุนเวียนซึ่งกระแสไฟฟ้าขัดข้องสามารถเข้าถึงได้หลายหมื่นแอมแปร์

ฟิวส์ HRC มีข้อดีหลายประการเหนืออุปกรณ์ป้องกันอื่น ๆ : เวลาตอบสนองที่เร็วกว่าเบรกเกอร์วงจรภายใต้สภาวะความผิดปกติสูงไม่มีข้อกําหนดในการบํารุงรักษาลักษณะการเดินทางที่สม่ําเสมอซึ่งไม่เสื่อมสภาพเมื่อเวลาผ่านไปและต้นทุนเริ่มต้นที่ต่ํากว่าสําหรับการใช้งานที่มีกระแสไฟสูง อย่างไรก็ตาม เป็นอุปกรณ์แบบใช้ครั้งเดียวที่ต้องเปลี่ยนหลังการใช้งาน ทําให้การเลือกที่เหมาะสมมีความสําคัญต่อการลดเวลาหยุดทํางานและค่าบํารุงรักษา

การเลือกฟิวส์ HRC ส่งผลโดยตรงต่อความน่าเชื่อถือของระบบ การปฏิบัติตามข้อกําหนดด้านความปลอดภัย การปกป้องอุปกรณ์ และต้นทุนรวมในการเป็นเจ้าของ ฟิวส์ขนาดเล็กนําไปสู่การสะดุดและสูญเสียการผลิตที่สร้างความรําคาญในขณะที่ฟิวส์ขนาดใหญ่ไม่สามารถให้การป้องกันที่เพียงพอและอาจละเมิดรหัสไฟฟ้า

2. อธิบายพารามิเตอร์ทางเทคนิคที่สําคัญ

การทําความเข้าใจเอกสารข้อมูลฟิวส์ HRC จําเป็นต้องมีความคุ้นเคยกับพารามิเตอร์ที่สําคัญหลายประการที่กําหนดประสิทธิภาพการป้องกันและความเข้ากันได้

ความสามารถในการทําลาย (ความสามารถในการแตกหัก)

ความสามารถในการทําลายที่วัดเป็น kA (กิโลแอมแปร์) แสดงถึงกระแสไฟฟ้าขัดข้องสูงสุดที่ฟิวส์สามารถขัดจังหวะได้อย่างปลอดภัย โดยทั่วไปฟิวส์ HRC จะมีความสามารถในการทําลายตั้งแต่ 50 kA ถึง 200 kA พารามิเตอร์นี้ต้องเกินกระแสไฟฟ้าลัดวงจรสูงสุดที่คาดว่าจะเกิดขึ้น ณ จุดติดตั้ง ซึ่งคํานวณตามพิกัดหม้อแปลง อิมพีแดนซ์ และการป้องกันต้นน้ํา

ในโรงงานอุตสาหกรรมที่มีหม้อแปลงขนาดใหญ่หรือแหล่งขนานหลายแหล่งกระแสไฟฟ้าขัดข้องที่คาดว่าจะเกิน 100 kA ได้อย่างง่ายดาย การเลือกฟิวส์ HRC ที่มีความสามารถในการแตกหักไม่เพียงพออาจส่งผลให้เกิดความล้มเหลวอย่างรุนแรง อุปกรณ์เสียหาย และอันตรายต่อความปลอดภัย รวมระยะขอบความปลอดภัยอย่างน้อย 20% เหนือกระแสไฟฟ้าขัดข้องที่คํานวณได้เสมอ

จัดอันดับปัจจุบัน (นิ้ว)

กระแสไฟที่กําหนดคือกระแสต่อเนื่องที่ฟิวส์สามารถบรรทุกได้ไม่มีกําหนดโดยไม่เสื่อมสภาพ ฟิวส์ HRC มีให้เลือกตั้งแต่ 2A ถึง 1250A สําหรับปริมาตรที่แตกต่างกัน tag คลาสอี ต้องเลือกกระแสไฟที่กําหนดตามกระแสโหลดปกติ อุณหภูมิแวดล้อม และปัจจัยลดพิกัดใดๆ

ข้อผิดพลาดทั่วไปคือการเลือกกระแสไฟพิกัดใกล้กับกระแสไฟปกติมากเกินไป โดยทั่วไปฟิวส์ HRC ควรได้รับการจัดอันดับที่ 125-150% ของกระแสโหลดต่อเนื่องสูงสุด เพื่อพิจารณาเนื้อหาฮาร์มอนิก กระแสเริ่มต้น และการเปลี่ยนแปลงของอุณหภูมิแวดล้อม ในการใช้งานป้องกันมอเตอร์ฟิวส์ที่มีพิกัด 150-200% ของกระแสโหลดเต็มของมอเตอร์เป็นเรื่องปกติเพื่อรองรับกระแสไหลเข้า

ฉบับ tag คะแนนอี

ฟิวส์ HRC แบ่งตามระดับแรงดันไฟฟ้า: แรงดันต่ํา (สูงสุด 1000V AC) แรงดันปานกลาง (1kV ถึง 36kV) และแรงดันสูง (สูงกว่า 36kV) ฉบับที่ tag คะแนน e ต้องตรงหรือเกินกว่าปริมาตรของระบบ tage. การใช้ฟิวส์ที่มีปริมาตรไม่เพียงพอ tag พิกัด e อาจนําไปสู่ความล้มเหลวในการดับอาร์คและการไหลของกระแสไฟฟ้าขัดข้องอย่างต่อเนื่อง

มาตรฐานสากลกําหนดพิกัดแรงดันไฟฟ้าแตกต่างกัน IEC 60269 ใช้หมวดหมู่การใช้งาน (gG, gM, aM) ในขณะที่มาตรฐาน UL/CSA ระบุพิกัดแรงดันไฟฟ้า AC/DC ตรวจสอบเสมอว่าฟิวส์ฉบับที่ tag คะแนน e ตรงกับทั้งระบบ voltage และมาตรฐานที่บังคับใช้สําหรับภูมิภาคของคุณ

ลักษณะเวลา-ปัจจุบัน (I²t)

ค่า I²t ที่วัดเป็น A²s แสดงถึงพลังงานความร้อนที่ฟิวส์อนุญาตให้ผ่านก่อนที่จะล้าง พารามิเตอร์นี้มีความสําคัญต่อการประสานงานกับอุปกรณ์ป้องกันต้นน้ําและปลายน้ํา และสําหรับการปกป้องอุปกรณ์ที่มีความละเอียดอ่อน เช่น เซมิคอนดักเตอร์

ฟิวส์ I²t ต่ําให้การล้างที่เร็วขึ้นและการป้องกันส่วนประกอบที่ดีขึ้น แต่อาจมีแนวโน้มที่จะสะดุดจากการโอเวอร์โหลดชั่วคราว ฟิวส์ I²t สูงทนต่อกระแสชั่วคราวได้ดีกว่า แต่ให้การป้องกันอุปกรณ์เซมิคอนดักเตอร์น้อยกว่า ในการใช้งานไดรฟ์ความถี่แปรผัน (VFD) ฟิวส์ HRC เกรดเซมิคอนดักเตอร์ที่มีค่า I²t ต่ํามากเป็นสิ่งสําคัญในการป้องกันความเสียหายของอินเวอร์เตอร์ที่มีราคาแพง

คลาสฟิวส์และลักษณะการทํางาน

ฟิวส์ HRC จําแนกตามลักษณะของเวลาปัจจุบัน:

• gG (General Purpose): การทําลายแบบเต็มช่วง เหมาะสําหรับการป้องกันสายเคเบิลและอุปกรณ์ทั่วไป
• gM (Motor Protection): ออกแบบมาเพื่อทนต่อกระแสสตาร์ทของมอเตอร์ในขณะที่ให้การป้องกันไฟฟ้าลัดวงจร
• aM (Motor Backup): ให้การป้องกันไฟฟ้าลัดวงจรเท่านั้น
• เซมิคอนดักเตอร์ (เร็วเป็นพิเศษ): ออกฤทธิ์เร็วมากเพื่อปกป้องไทริสเตอร์ IGBT และไดโอด

การเลือกคลาสที่ไม่ถูกต้องเป็นข้อผิดพลาดที่พบบ่อยในการใช้งานควบคุมมอเตอร์ การใช้ฟิวส์ gG สําหรับสตาร์ทมอเตอร์แบบออนไลน์โดยตรงมักส่งผลให้เกิดการสะดุดระหว่างการสตาร์ทเครื่องในขณะที่การใช้ฟิวส์ aM โดยไม่มีการป้องกันการโอเวอร์โหลดที่เหมาะสมจะละเมิดรหัสไฟฟ้า

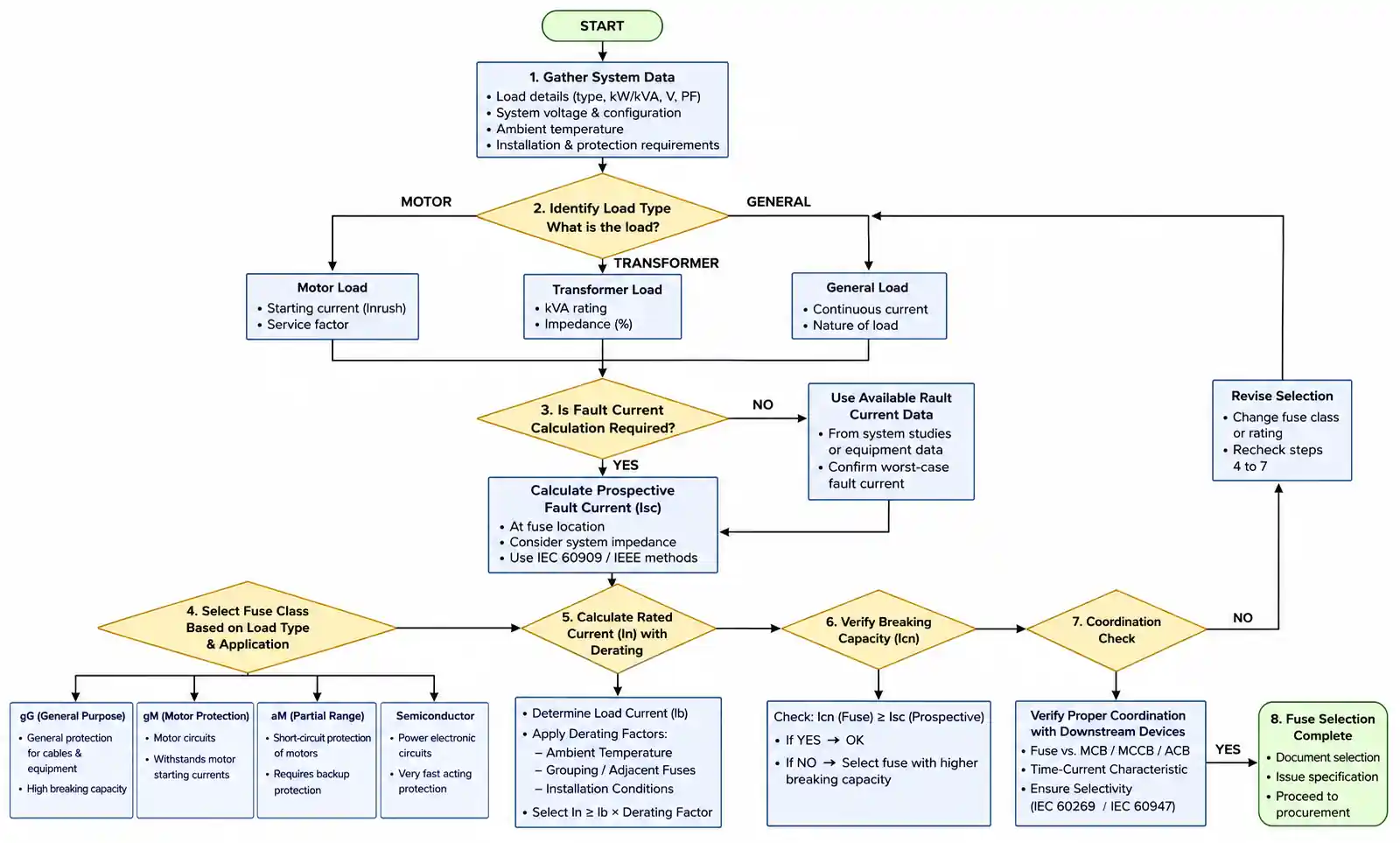

3. วิธีเลือกฟิวส์ HRC ที่เหมาะสมสําหรับการใช้งานของคุณ

การเลือกฟิวส์ HRC เป็นไปตามวิธีการที่เป็นระบบซึ่งพิจารณาลักษณะโหลด ระดับกระแสไฟฟ้าขัดข้อง ข้อกําหนดการประสานงาน และสภาพแวดล้อม

ขั้นตอนที่ 1: คํานวณกระแสไฟฟ้าขัดข้องสูงสุดที่คาดหวัง

กําหนดกระแสไฟฟ้าลัดวงจรที่มีอยู่ ณ จุดติดตั้งโดยใช้สูตร:

ไอเอสซี = (V × 1000) / (√3 × Z)

โดยที่ V คือแรงดันไฟฟ้าของระบบ และ Z คืออิมพีแดนซ์ทั้งหมดจากแหล่งกําเนิดไปยังจุดบกพร่อง สําหรับระบบป้อนหม้อแปลงให้ใช้เปอร์เซ็นต์อิมพีแดนซ์ของหม้อแปลง tage และคะแนน:

Isc = (หม้อแปลง kVA × 100) / (√3 × V × Z%)

ตรวจสอบการคํานวณด้วยข้อมูลยูทิลิตี้เสมอ หรือทําการศึกษาการลัดวงจรสําหรับการติดตั้งที่ซับซ้อน ความสามารถในการทําลายฟิวส์ HRC ที่เลือกต้องเกินค่านี้โดยมีระยะขอบความปลอดภัยที่เหมาะสม

ขั้นตอนที่ 2: กําหนดกระแสโหลดและประเภท

ระบุลักษณะกระแสไฟและโหลดที่ทํางานตามปกติ สําหรับโหลดตัวต้านทาน ให้เลือกพิกัดกระแสไฟที่ 125-135% ของกระแสโหลดสูงสุด สําหรับโหลดอุปนัยเช่นมอเตอร์ให้คํานึงถึงการเริ่มต้นกระแสโดยใช้:

• มอเตอร์ DOL (Direct-On-Line): 150-200% ของกระแสไฟเต็มโหลด
• สตาร์ทเตอร์สตาร์เดลต้า: 125-150% ของกระแสไฟเต็มโหลด
• มอเตอร์ที่ควบคุมด้วย VFD: 110-125% ของกระแสไฟเต็มโหลด

สําหรับโหลดแบบ capacitive เช่นตัวเก็บประจุแก้ไขตัวประกอบกําลังให้คํานึงถึงกระแสไหลเข้าที่สามารถเข้าถึงกระแสคงที่ได้ 100-200 เท่า โดยทั่วไปต้องใช้ฟิวส์หน่วงเวลาหรือคลาส gG

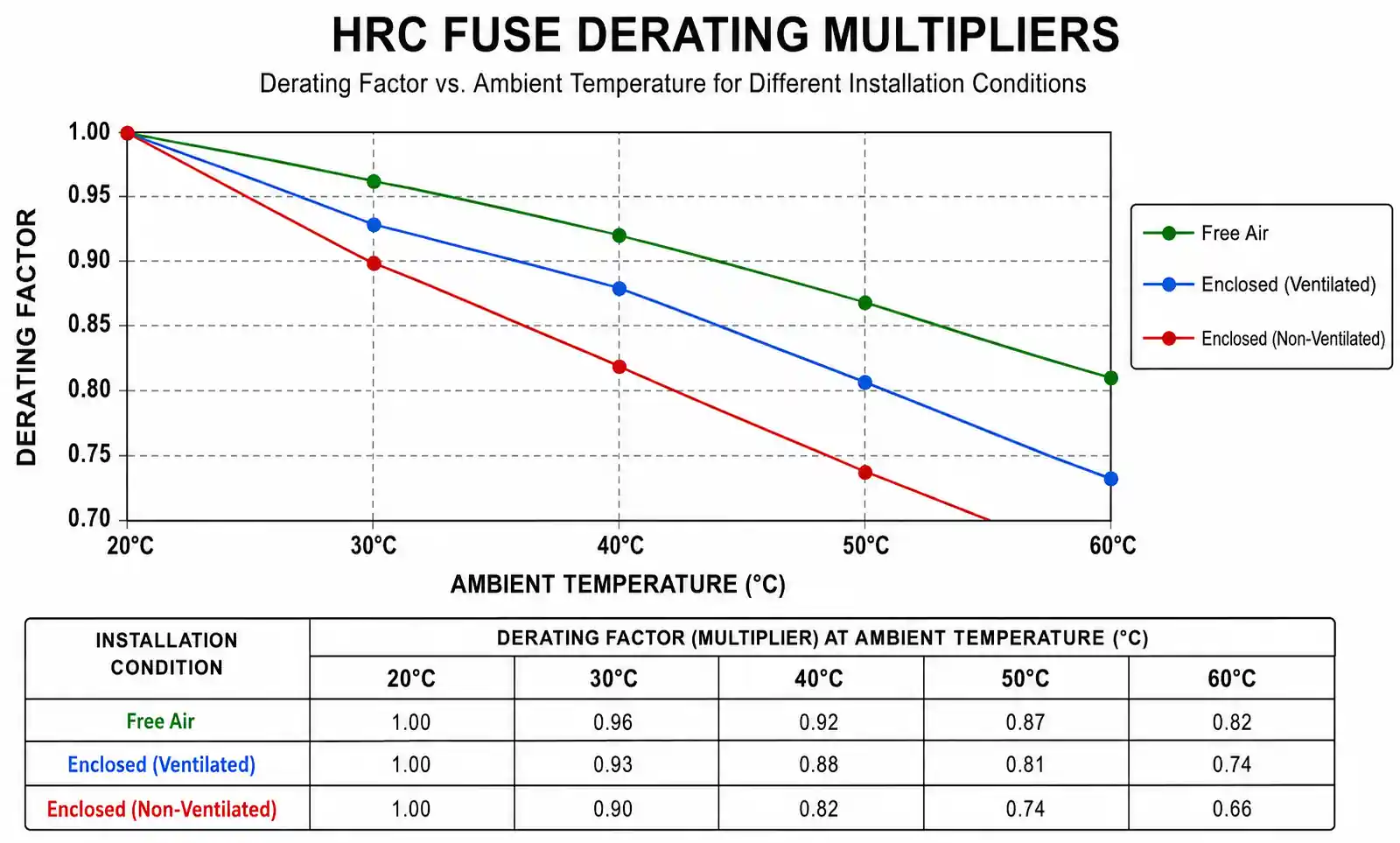

ขั้นตอนที่ 3: ใช้ปัจจัยลดพิกัด

พิกัดฟิวส์ HRC ขึ้นอยู่กับสภาวะการทดสอบเฉพาะ (โดยทั่วไปคืออุณหภูมิแวดล้อม 20°C ในอากาศอิสระ) ใช้ปัจจัยการแก้ไขสําหรับ:

• อุณหภูมิแวดล้อมสูงกว่า 25 °C: โดยทั่วไป 0.9-0.95 ลดลงต่อ 10 °C
• การติดตั้งแบบปิด: 0.8-0.9 ปัจจัยขึ้นอยู่กับการระบายอากาศของตู้
• ระดับความสูง (สูงกว่า 1,000 เมตร): 0.95-0.98 ต่อระดับความสูง 1,000 เมตร
• เนื้อหาฮาร์มอนิก: ปัจจัย 1.1-1.25 สําหรับโหลดแบบไม่เชิงเส้น

ขั้นตอนที่ 4: ตรวจสอบการประสานงาน

ตรวจสอบการประสานงานของเวลาและกระแสกับอุปกรณ์ต้นน้ําและปลายน้ํา ฟิวส์ต้องล้างเร็วกว่าการป้องกันต้นน้ําเพื่อให้การประสานงานที่เลือกได้ แต่ช้ากว่าอุปกรณ์ปลายน้ําเพื่อหลีกเลี่ยงการสะดุดที่สร้างความรําคาญ

สําหรับการป้องกันมอเตอร์ ฟิวส์ HRC ต้องประสานงานกับรีเลย์โอเวอร์โหลด รีเลย์ควรสะดุดสําหรับการโอเวอร์โหลดอย่างต่อเนื่องในขณะที่ฟิวส์ให้การป้องกันไฟฟ้าลัดวงจรเท่านั้น สําหรับการป้องกันเซมิคอนดักเตอร์ ให้ตรวจสอบว่าฟิวส์น้อยกว่าอุปกรณ์ที่ทนต่อ I²t ในทุกระดับปัจจุบัน

ขั้นตอนที่ 5: ยืนยันการปฏิบัติตามมาตรฐาน

ตรวจสอบว่าฟิวส์ที่เลือกเป็นไปตามมาตรฐานที่บังคับใช้:

• IEC 60269 (นานาชาติ)
• UL 248 (อเมริกาเหนือ)
• BS 88 (สหราชอาณาจักร/เครือจักรภพ)
• GB/T 13539 (จีน)

มาตรฐานที่แตกต่างกันมีขนาด การให้คะแนน และข้อกําหนดการทดสอบที่เข้ากันไม่ได้ ฟิวส์ที่ได้รับการรับรองตามมาตรฐานหนึ่งอาจไม่เป็นไปตามรหัสหรือใช้แทนกันได้ในระบบที่ออกแบบมาสําหรับมาตรฐานอื่น

4. การเปรียบเทียบประสิทธิภาพ: HRC Fuse กับ MCB กับ MCCB

การเลือกระหว่างฟิวส์ HRC, Miniature Circuit Breakers (MCB) และ Molded Case Circuit Breakers (MCCB) จําเป็นต้องเข้าใจจุดแข็งสัมพัทธ์ในสถานการณ์การใช้งานที่แตกต่างกัน

พารามิเตอร์	ฟิวส์ HRC	ฟิวส์ เอ็มซีบี	MCCB
ทําลายความจุ	50-200 กิโลแอมป์	6-25 กิโลแอมป์	25-200 กิโลแอมป์
ช่วงการให้คะแนนปัจจุบัน	2-1250 ก	0.5-125 ก	15-2500 ก
เวลาตอบสนอง @ 10× นิ้ว	0.01-0.1 วินาที	0.02-0.2 วินาที	0.02-0.15 วินาที
พลังงานปล่อยผ่าน (I²t)	ต่ํามาก	ปานกลาง	ปานกลางถึงสูง
ข้อกําหนดในการบํารุงรักษา	ไม่มี (เปลี่ยนหลังการผ่าตัด)	แนะนําให้ทําการทดสอบเป็นระยะ ต้องมีการทดสอบประจําปี
อายุการใช้งาน	การทํางานครั้งเดียว	10,000-20,000 ครั้ง	5,000-10,000 การดําเนินงาน
ราคาเริ่มต้น (100A, 50kA)	$15-40	$25-60	$150-400
ค่าเปลี่ยนต่อการเดินทาง $15-40	$0	$0
การประสานงานแบบเลือก	ยอดเยี่ยม (ด้วยขนาดที่เหมาะสม)	ดี	ยอดเยี่ยม (พร้อมการเดินทางอิเล็กทรอนิกส์)
พลังงานตกกระทบของอาร์คแฟลช ต่ํา	ปานกลาง	ปานกลางถึงสูง

การเปรียบเทียบนี้เผยให้เห็นว่าฟิวส์ HRC เป็นเลิศในการใช้งานที่มีกระแสไฟฟ้าขัดข้องสูงซึ่งการล้างที่รวดเร็วและพลังงานปล่อยผ่านต่ําเป็นสิ่งสําคัญ ในการป้องกันเซมิคอนดักเตอร์แผงสตาร์ทมอเตอร์และการป้องกันหลักของหม้อแปลงฟิวส์ HRC ให้ประสิทธิภาพที่เหนือกว่าด้วยต้นทุนที่ต่ํากว่า MCCB ที่ได้รับการจัดอันดับเทียบเท่า

อย่างไรก็ตาม เซอร์กิตเบรกเกอร์มีข้อได้เปรียบสําหรับสภาวะโอเวอร์โหลดบ่อยครั้ง ข้อกําหนดในการตรวจสอบระยะไกล หรือแอปพลิเคชันที่ต้องการรีเซ็ตด้วยตนเองมากกว่าการเปลี่ยนฟิวส์ ในแผงไฟเชิงพาณิชย์ ระบบ HVAC และแผงจ่ายไฟในอาคาร MCB และ MCCB มักจะให้ต้นทุนรวมในการเป็นเจ้าของที่ดีกว่า

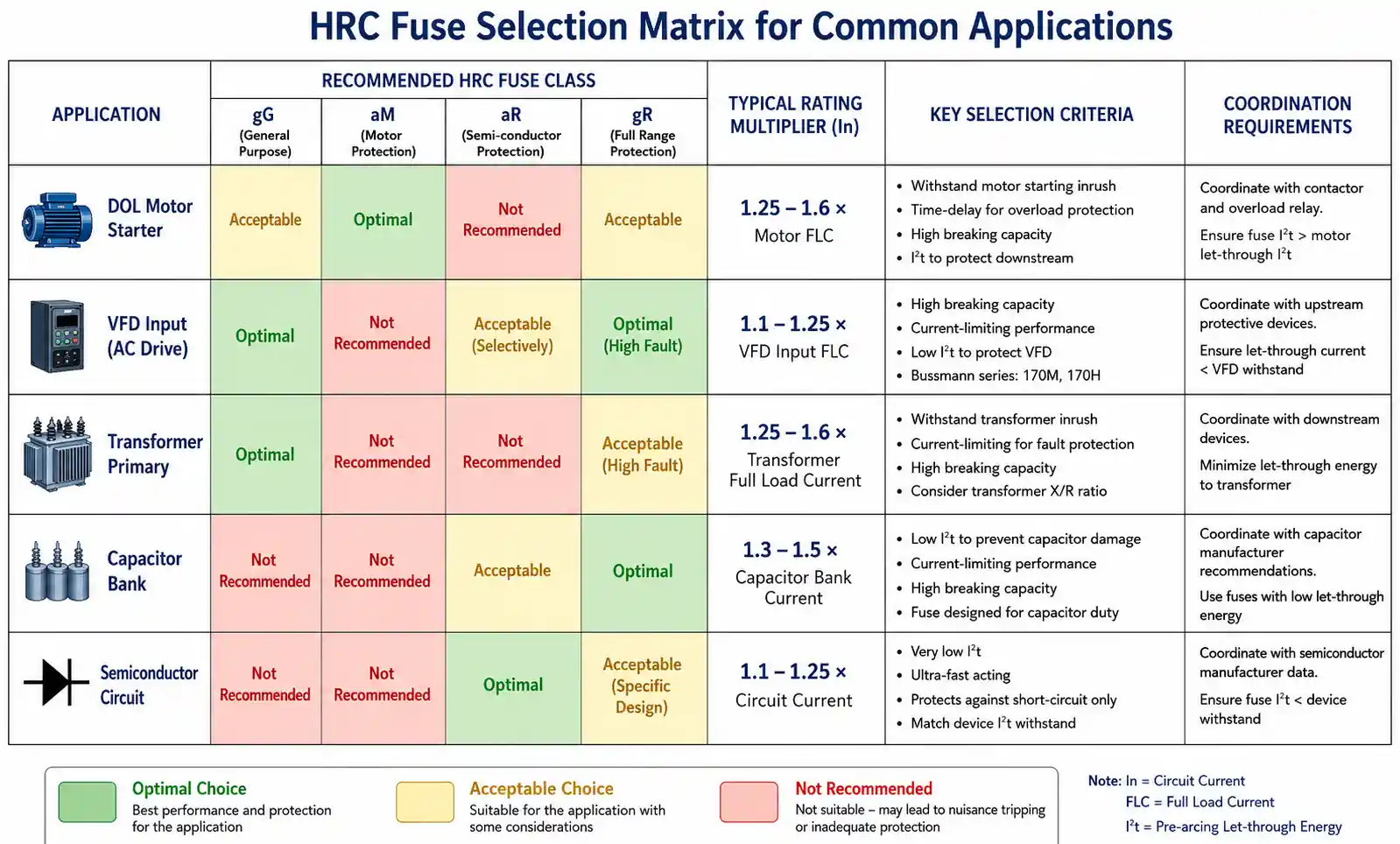

คําแนะนําเฉพาะการใช้งาน

ใบสมัคร	อุปกรณ์ที่แนะนํา	ข้อควรพิจารณาที่สําคัญ
มอเตอร์สตาร์ทเตอร์ (DOL)	ฟิวส์ HRC + โอเวอร์โหลดรีเลย์	มิซูมิ ความทนทานต่อการไหลเข้าสูง ต้นทุนต่ํา ป้องกันการลัดวงจรได้ดีเยี่ยม
การป้องกันอินพุต VFD	ฟิวส์เซมิคอนดักเตอร์ HRC	ฟิวส์ การเคลียร์อย่างรวดเร็วช่วยปกป้องส่วนประกอบอินเวอร์เตอร์ราคาแพง
หม้อแปลงหลัก ฟิวส์ HRC (คลาส gG)	ความสามารถในการทําลายสูง บํารุงรักษาต่ํา คุ้มค่า
การกระจายอาคาร MCCB หรือ MCB	MCCB รีเซ็ตได้ดีกว่าสําหรับการโอเวอร์โหลดบ่อยครั้งการแก้ไขปัญหาที่ง่ายขึ้น
กล่องรวม PV	ฟิวส์ HRC (คลาส gPV)	ระดับ DC, การป้องกันกระแสย้อนกลับ, พิกัดกลางแจ้ง
ธนาคารตัวเก็บประจุ	ฟิวส์ HRC (คลาส gG หรือ aR)	รองรับการไหลเข้าสูง ป้องกันการแตกของตัวเก็บประจุ

ทางเลือกมักจะมาจากการวิเคราะห์ต้นทุนรวมตลอดอายุการใช้งานของอุปกรณ์ สําหรับอุปกรณ์ที่มีความถี่การเดินทางต่ํา (หม้อแปลง การกระจายหลัก) ฟิวส์ HRC ให้ต้นทุนรวมต่ําที่สุด สําหรับอุปกรณ์ที่มีการเดินทางบ่อยครั้งหรือต้องการการตรวจสอบระยะไกลเบรกเกอร์วงจรจะปรับต้นทุนเริ่มต้นที่สูงขึ้น

5. ข้อควรพิจารณาในการออกแบบและข้อผิดพลาดทั่วไป

การใช้ฟิวส์ HRC ที่เหมาะสมต้องใส่ใจกับรายละเอียดการออกแบบหลายอย่างที่มักถูกมองข้ามในการติดตั้งครั้งแรก

การประสานงานกับ Downstream Protection

ข้อผิดพลาดที่พบบ่อยในวงจรควบคุมมอเตอร์คือความล้มเหลวในการประสานฟิวส์ HRC กับรีเลย์โอเวอร์โหลดของมอเตอร์ ฟิวส์ต้องมีการป้องกันการลัดวงจรเท่านั้น ในขณะที่รีเลย์โอเวอร์โหลดจะจัดการกับสภาวะโอเวอร์โหลดที่ยั่งยืน หากฟิวส์ I²t ต่ําเกินไป ฟิวส์อาจชัดเจนระหว่างการสตาร์ทมอเตอร์ก่อนที่รีเลย์โอเวอร์โหลดจะตอบสนอง ทําให้เกิดการสะดุดรําคาญ

ใช้ตารางการประสานงานของผู้ผลิตหรือทําการวิเคราะห์เส้นโค้งเวลาและกระแสเพื่อตรวจสอบการเลือกที่เหมาะสม เวลาหลอมเหลวขั้นต่ําของฟิวส์ที่ระดับปัจจุบันควรนานกว่าเวลาล้างรีเลย์โอเวอร์โหลดอย่างน้อย 1.5-2 เท่าที่กระแสเดียวกัน

แรงดันไฟฟ้าลดลงและขนาดตัวนํา

ฟิวส์ HRC จะนําความต้านทานเข้าสู่วงจรโดยทั่วไป 0.1-0.5 มิลลิโอห์มขึ้นอยู่กับพิกัดและโครงสร้าง ในการใช้งานที่มีกระแสไฟสูงความต้านทานนี้อาจทําให้เกิดแรงดันไฟฟ้าตกที่วัดได้และการกระจายพลังงาน สําหรับฟิวส์ HRC 400A ที่มีความต้านทาน 0.3 mΩ การกระจายพลังงานจะสูงถึงประมาณ 48W ภายใต้โหลดเต็มที่

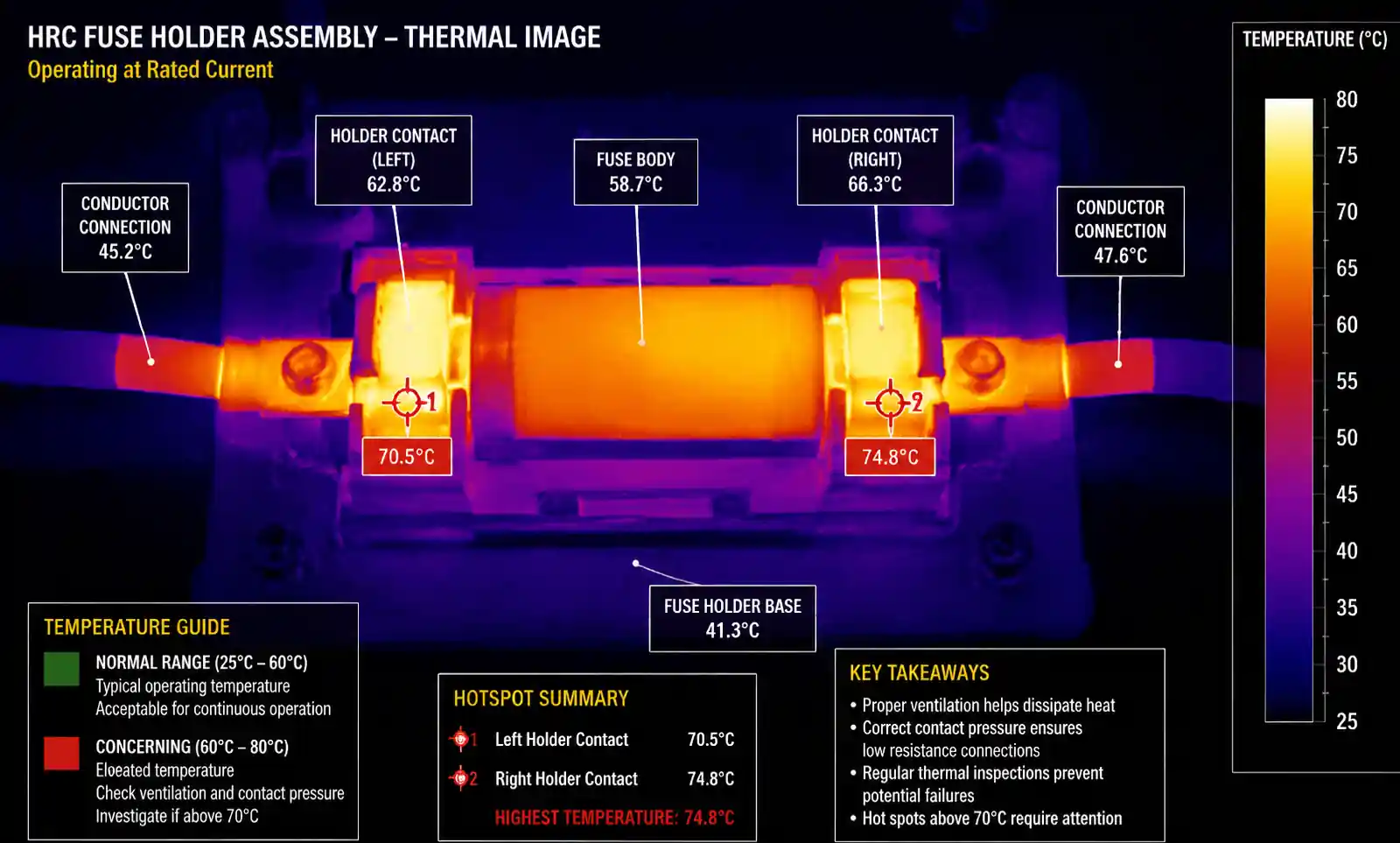

ตรวจสอบให้แน่ใจว่ามีการระบายอากาศรอบๆ ตัวยึดฟิวส์อย่างเพียงพอ และคํานึงถึงฟิวส์ tage ลดลงในการคํานวณขนาดตัวนํา ในการใช้งานอุปกรณ์ที่มีความละเอียดอ่อน ให้วัดแรงดันไฟฟ้าที่ขั้วโหลดภายใต้กระแสไฟเต็มเพื่อตรวจสอบการปฏิบัติตามข้อกําหนดความคลาดเคลื่อนของอุปกรณ์

ผลกระทบจากอุณหภูมิแวดล้อม

ประสิทธิภาพของฟิวส์ HRC ลดลงอย่างมากที่อุณหภูมิแวดล้อมที่สูงขึ้น ฟิวส์ที่มีพิกัด 400A ที่ 25°C อาจต้องลดค่าลงเหลือ 360A ที่อุณหภูมิแวดล้อม 50°C ซึ่งลดลง 10% ในสวิตช์เกียร์แบบปิดหรือการติดตั้งภายนอกอาคารในสภาพอากาศร้อน

ผู้ผลิตบางรายให้เส้นโค้งการแก้ไขอุณหภูมิในเอกสารทางเทคนิค หากทํางานที่อุณหภูมิสูงกว่า 40°C หรือในพื้นที่ปิดที่มีการไหลเวียนของอากาศจํากัด ให้ศึกษาบันทึกการใช้งานของผู้ผลิตสําหรับปัจจัยการลดพิกัดที่เหมาะสม

ความเครียดเชิงกลและการสั่นสะเทือน

ในสภาพแวดล้อมทางอุตสาหกรรมที่มีเครื่องจักรกลหนักหรือกิจกรรมแผ่นดินไหวการสั่นสะเทือนทางกลอาจทําให้องค์ประกอบฟิวส์เมื่อยล้าหรือคลายการเชื่อมต่อ นี่เป็นสิ่งสําคัญอย่างยิ่งสําหรับตัวยึดฟิวส์แบบใบมีด ซึ่งอาศัยแรงดันสปริงสําหรับการสัมผัสทางไฟฟ้า

ระบุตัวยึดฟิวส์ที่ทนต่อการสั่นสะเทือนสําหรับศูนย์ควบคุมมอเตอร์ ระบบเครน และสถานีย่อยภายนอกอาคาร การตรวจสอบหน้าสัมผัสตัวยึดฟิวส์เป็นระยะและการบิดเกลียวของข้อต่อแบบสลักเกลียวควรเป็นส่วนหนึ่งของโปรแกรมการบํารุงรักษาเชิงป้องกัน

การประยุกต์ใช้ซีรี่ส์เทียบกับฟิวส์แบบขนาน

ห้ามใช้ฟิวส์ HRC แบบขนานเพื่อให้ได้พิกัดกระแสไฟที่สูงขึ้น ความคลาดเคลื่อนในการผลิตหมายความว่าฟิวส์หนึ่งตัวจะมีกระแสไฟมากกว่าเล็กน้อยเสมอ และจะล้างออกก่อน ทําให้ฟิวส์ที่เหลือทํางานหนักเกินไปทันทีและทําให้น้ําตกล้มเหลว หากพิกัดกระแสไฟที่ต้องการเกินพิกัดฟิวส์ที่มีอยู่ ให้ใช้หลายวงจรหรืออัปเกรดเป็นฟิวส์และตัวนําที่มีพิกัดสูงกว่า

ฟิวส์ซีรีส์ (ฟิวส์สํารอง) สามารถใช้ในการใช้งานเฉพาะ เช่น การป้องกันหม้อแปลงไฟฟ้า โดยที่ฟิวส์แรงดันสูงให้การป้องกันหลัก และฟิวส์แรงดันต่ําให้การสํารองข้อมูล อย่างไรก็ตาม การวิเคราะห์การประสานงานเป็นสิ่งสําคัญเพื่อให้แน่ใจว่าฟิวส์ที่ตั้งใจไว้ทํางานภายใต้สถานการณ์ความผิดปกติทั้งหมด

การลดอันตรายจากอาร์คแฟลช

ข้อดีอย่างหนึ่งของฟิวส์ HRC ที่มักถูกมองข้ามคือการมีส่วนร่วมในการลดอันตรายจากอาร์คแฟลช การกระทําที่จํากัดกระแสของฟิวส์ HRC ช่วยลดพลังงานตกกระทบได้อย่างมีนัยสําคัญเมื่อเทียบกับอุปกรณ์ที่ไม่จํากัดกระแส ในการติดตั้งบางอย่าง การระบุฟิวส์ HRC แทน MCCB สามารถลดหมวดหมู่ PPE อาร์คแฟลชจาก 3 เป็น 1 ปรับปรุงความปลอดภัยของผู้ปฏิบัติงานและลดต้นทุนการปฏิบัติตามข้อกําหนด

คํานวณพลังงานตกกระทบของอาร์คแฟลชด้วยฟิวส์โดยใช้วิธี IEEE 1584 หรือ NFPA 70E จัดทําเอกสารระดับอันตรายที่ลดลงบนฉลากอุปกรณ์และในขั้นตอนความปลอดภัย

6. ข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานและการจัดหา

การจัดหาฟิวส์ HRC ต้องให้ความสําคัญกับความพร้อมใช้งาน มาตรฐาน และการจัดการวงจรชีวิต เพื่อลดเวลาหยุดทํางานและต้นทุนสินค้าคงคลัง

มาตรฐานและการแลกเปลี่ยนกัน

ข้อผิดพลาดในการจัดซื้อจัดจ้างที่พบบ่อยคือการผสมมาตรฐานฟิวส์ภายในโรงงาน ฟิวส์ IEC และ UL ไม่สามารถใช้แทนกันได้ทั้งทางกลไกหรือทางไฟฟ้า แม้ว่าจะมีการจัดอันดับที่คล้ายคลึงกันก็ตาม ฟิวส์ IEC 60269 จะไม่พอดีกับตัวยึดฟิวส์ UL 248 และการพยายามบังคับให้พอดีอาจก่อให้เกิดอันตรายต่อความปลอดภัยได้

สร้างมาตรฐานในระบบฟิวส์เดียว (IEC หรือ UL) ทั่วทั้งโรงงานของคุณ จัดทําเอกสารมาตรฐานในข้อกําหนดและขั้นตอนการบํารุงรักษา ฝึกอบรมเจ้าหน้าที่ซ่อมบํารุงเพื่อระบุฟิวส์ทดแทนที่ถูกต้องโดยใช้ภาพวาดมิติและหมายเลขแคตตาล็อก ไม่ใช่แค่พิกัดปัจจุบัน

ระยะเวลารอคอยสินค้าและการวางแผนสินค้าคงคลัง

พิกัดฟิวส์ HRC ทั่วไป (63A, 100A, 200A, 400A) จากผู้ผลิตรายใหญ่มักมีระยะเวลารอคอยสินค้า 1-4 สัปดาห์จากผู้จัดจําหน่ายที่ได้รับอนุญาต การให้คะแนนเฉพาะ ฟิวส์ไฟฟ้าแรงสูง หรือมาตรฐานทั่วไปน้อยกว่าอาจต้องใช้เวลา 6-12 สัปดาห์ โดยเฉพาะอย่างยิ่งสําหรับผู้ผลิตในยุโรปหรือเอเชีย

รักษาสินค้าคงคลังอะไหล่ที่สําคัญสําหรับ:

• ฟิวส์ปกป้องอุปกรณ์ที่มีความสําคัญต่อการผลิต
• ฟิวส์พิเศษที่มีระยะเวลารอคอยสินค้านาน (>4 สัปดาห์)
• ฟิวส์ในการใช้งานความถี่สูง

สําหรับโรงงานอุตสาหกรรมทั่วไป การเก็บฟิวส์สํารอง 2-3 ตัวต่อพิกัดสําหรับวงจรที่สําคัญจะให้ความสมดุลที่ดีระหว่างต้นทุนสินค้าคงคลังและความเสี่ยงในการหยุดทํางาน ใช้ระบบการจัดการสินค้าคงคลังเพื่อติดตามรูปแบบการใช้ฟิวส์และปรับระดับสต็อกให้เหมาะสม

ความล้าสมัยและความพร้อมใช้งานในระยะยาว

ผู้ผลิตฟิวส์เลิกผลิตสายผลิตภัณฑ์หรือเปลี่ยนระบบหมายเลขแคตตาล็อกเป็นครั้งคราว สําหรับอุปกรณ์ที่มีอายุการใช้งาน 20-30 ปี ความพร้อมใช้งานของฟิวส์อาจกลายเป็นปัญหาในการบํารุงรักษาในระยะยาว เมื่อระบุอุปกรณ์ ให้ตรวจสอบ:

• ความมุ่งมั่นของผู้ผลิตต่อความพร้อมของผลิตภัณฑ์ในระยะยาว
• ความพร้อมของข้อมูลการอ้างอิงโยงสําหรับซัพพลายเออร์ทางเลือก
• ความสามารถในการแลกเปลี่ยนทางกายภาพกับผลิตภัณฑ์คู่แข่ง

ผู้ผลิตรายใหญ่ เช่น Mersen, Eaton/Bussmann, Littelfuse และ Ferraz Shawmut รักษาสายผลิตภัณฑ์ที่มั่นคงและแจ้งเตือนความล้าสมัยพร้อมการเปลี่ยนที่แนะนํา ข้อกําหนดของอาคารควรมีข้อกําหนดที่กําหนดให้ใช้ผู้ผลิตที่มีการสนับสนุนผลิตภัณฑ์ในระยะยาว

การตรวจจับของปลอม

ฟิวส์ปลอมเป็นปัญหาสําคัญในบางตลาด โดยเฉพาะอย่างยิ่งสําหรับการให้คะแนนและแบรนด์ยอดนิยม ฟิวส์ปลอมอาจขาดวัสดุเติมอาร์คดับที่เหมาะสมใช้วัสดุองค์ประกอบที่ไม่ได้มาตรฐานหรือมีพิกัดความสามารถในการแตกหักที่ไม่ถูกต้องทั้งหมดนี้ก่อให้เกิดอันตรายต่อความปลอดภัยอย่างร้ายแรง

ซื้อฟิวส์ HRC จากผู้จัดจําหน่ายที่ได้รับอนุญาตพร้อมเอกสารห่วงโซ่อุปทานที่ตรวจสอบได้เท่านั้น สงสัยในราคาที่ต่ําผิดปกติหรือซัพพลายเออร์ไม่สามารถให้การอนุญาตจากผู้ผลิตได้ ตรวจสอบฟิวส์สําหรับ:

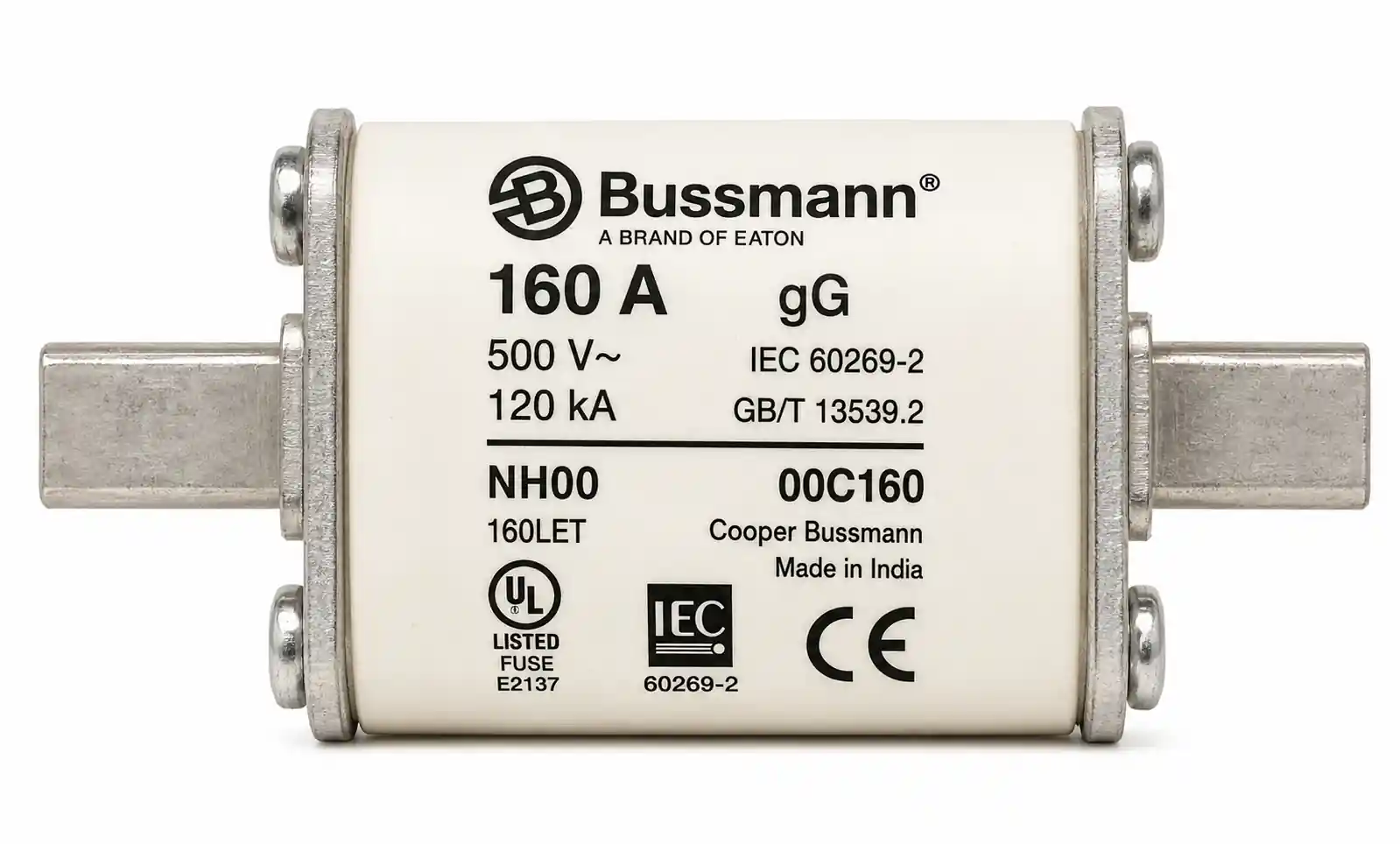

• เครื่องหมายและเครื่องหมายรับรองที่เหมาะสม (UL, CSA, IEC, CE)
• โลโก้และตัวอักษรของผู้ผลิตที่ถูกต้อง
• คุณภาพของการพิมพ์และการยึดติดของฉลาก
• ความสม่ําเสมอของขนาดและน้ําหนักทางกายภาพ

สําหรับการใช้งานที่สําคัญ ให้พิจารณาขอใบรับรองจากผู้ผลิตหรือรายงานการทดสอบ โดยเฉพาะอย่างยิ่งสําหรับการจัดซื้อในปริมาณมาก

7. คําถามที่พบบ่อย

ฟิวส์ HRC และฟิวส์แบบเดินสายได้ต่างกันอย่างไร

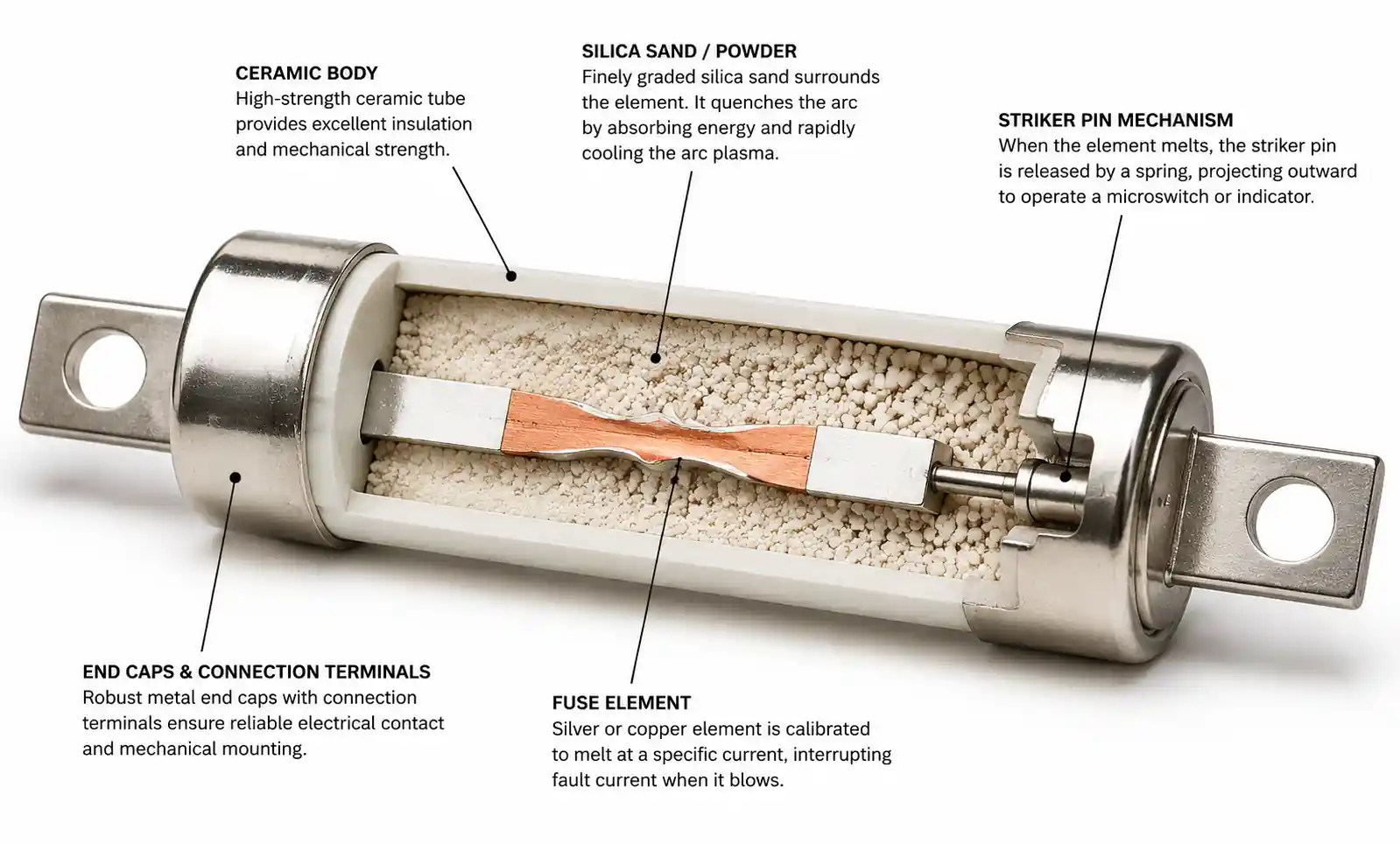

ฟิวส์ HRC ใช้องค์ประกอบเงินหรือทองแดงที่ออกแบบมาอย่างแม่นยําล้อมรอบด้วยวัสดุดับอาร์ค ให้ประสิทธิภาพที่สม่ําเสมอ ฟิวส์แบบเดินสายได้ใช้องค์ประกอบลวดธรรมดาในอากาศ ให้ความสามารถในการทําลายเพียง 1-3 kA พร้อมประสิทธิภาพที่คาดเดาไม่ได้ ฟิวส์ HRC เป็นสิ่งจําเป็นในการติดตั้งอุตสาหกรรมและเชิงพาณิชย์สมัยใหม่ที่กระแสไฟฟ้าขัดข้องเกินความสามารถของฟิวส์ที่เดินซ้ําได้

ฉันสามารถใช้ฟิวส์ HRC ที่มีพิกัดกระแสไฟสูงกว่าได้หรือไม่หากไม่มีพิกัดที่แน่นอน

ไม่ การขยายขนาดเกินจะทําลายวัตถุประสงค์ในการป้องกันและอาจละเมิดรหัสไฟฟ้า ต้องเลือกฟิวส์ตามตัวนํา ampacity และการจัดอันดับอุปกรณ์ที่ได้รับการป้องกัน หากไม่มีพิกัดที่ถูกต้อง ให้จัดหาจากซัพพลายเออร์รายอื่นหรือลดภาระชั่วคราวจนกว่าฟิวส์ที่เหมาะสมจะมาถึง อย่าประนีประนอมกับระดับการป้องกัน

ฉันจะคํานวณความสามารถในการทําลายที่จําเป็นสําหรับการติดตั้งของฉันได้อย่างไร

คํานวณกระแสไฟฟ้าลัดวงจรที่คาดหวังโดยใช้พิกัดหม้อแปลงและอิมพีแดนซ์ หรือรับข้อมูลกระแสไฟฟ้าขัดข้องของยูทิลิตี้ สําหรับระบบป้อนหม้อแปลง: Isc (kA) = (หม้อแปลง kVA × 100) / (√3 × Voltage × Z%) เลือกความสามารถในการทําลายฟิวส์ให้สูงกว่ากระแสไฟฟ้าขัดข้องที่คํานวณได้อย่างน้อย 25% สําหรับระบบที่ซับซ้อน ให้ทําการศึกษาการลัดวงจรโดยใช้ซอฟต์แวร์ เช่น ETAP หรือ SKM PowerTools

อะไรทําให้ฟิวส์ระเบิดในวงจรมอเตอร์?

สาเหตุทั่วไป ได้แก่ พิกัดฟิวส์ขนาดเล็ก (ควรเป็น 150-200% ของมอเตอร์ FLA สําหรับการสตาร์ท DOL) คลาสฟิวส์ไม่ถูกต้อง (ใช้ gM หรือ aM สําหรับการใช้งานมอเตอร์ ไม่ใช่ gG) อุณหภูมิแวดล้อมที่มากเกินไปโดยไม่ลดพิกัด ปัญหาทางกลที่ทําให้เกิดโรเตอร์ล็อคหรือเวลาสตาร์ทมากเกินไป หรือแรงดันไฟฟ้าหย่อนคล้อยระหว่างการสตาร์ท ตรวจสอบกระแสไฟสตาร์ทและระยะเวลาของมอเตอร์ตรวจสอบการเลือกฟิวส์ตรงกับตารางฟิวส์มอเตอร์ของผู้ผลิต

ฟิวส์ HRC เหมาะสําหรับการใช้งาน DC หรือไม่

ไม่สามารถใช้ฟิวส์ HRC พิกัด AC มาตรฐานสําหรับวงจร DC ที่สูงกว่า 50V การหยุดชะงักของ DC ทําได้ยากกว่า AC เนื่องจากไม่มีการข้ามศูนย์กระแสตามธรรมชาติเพื่อดับส่วนโค้ง ฟิวส์พิกัด DC ใช้การออกแบบองค์ประกอบที่แตกต่างกันและวัสดุดับอาร์คเพิ่มเติม ระบุฟิวส์ที่มีแรงดันไฟฟ้ากระแสตรงที่ชัดเจนเสมอและพิกัดกระแสไฟฟ้าสําหรับพลังงานแสงอาทิตย์ PV ระบบแบตเตอรี่ การชาร์จ EV หรืออุปกรณ์อุตสาหกรรม DC การใช้ฟิวส์ AC ในวงจร DC ทําให้เกิดอันตรายจากไฟไหม้และการระเบิดอย่างร้ายแรง

ควรเปลี่ยนฟิวส์ HRC เพื่อป้องกันบ่อยแค่ไหน?

ฟิวส์ HRC ไม่มีอายุการใช้งานที่กําหนดไว้ และไม่จําเป็นต้องเปลี่ยนเชิงป้องกัน เว้นแต่จะใช้งาน (ล้างข้อผิดพลาด) อย่างไรก็ตาม การตรวจสอบเป็นระยะควรตรวจสอบ: ไม่มีความเสียหายหรือการเปลี่ยนสีที่มองเห็นได้, แรงดันสัมผัสที่เหมาะสมในตัวยึดฟิวส์, ไม่มีร่องรอยของความร้อนสูงเกินไป (ขั้วเปลี่ยนสี), ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงหรืออุณหภูมิสูง แนะนําให้มีการตรวจสอบประจําปี เปลี่ยนฟิวส์ที่แสดงความเสียหายทางกายภาพหรือสัญญาณของความร้อนสูงเกินไปไม่ว่าจะสะดุดหรือไม่ก็ตาม

ฉันควรเก็บรักษาเอกสารอะไรบ้างสําหรับการติดตั้งฟิวส์ HRC

บํารุงรักษา: ตารางฟิวส์ที่แสดงตําแหน่ง คะแนน คลาส และหมายเลขแคตตาล็อกสําหรับฟิวส์แต่ละตัว เอกสารข้อมูลผู้ผลิตที่มีเส้นโค้งเวลา-ปัจจุบัน ผลการศึกษาการประสานงาน รายการสินค้าคงคลังอะไหล่ บันทึกประวัติการเปลี่ยน การวิเคราะห์อาร์คแฟลชแสดงการมีส่วนร่วมของฟิวส์ในการลดพลังงานตกกระทบ เอกสารนี้สนับสนุนการแก้ไขปัญหา รับรองชิ้นส่วนอะไหล่ที่ถูกต้อง และแสดงให้เห็นถึงการปฏิบัติตามข้อกําหนดของรหัสระหว่างการตรวจสอบ

ฟิวส์ HRC สามารถป้องกันความผิดพลาดของกราวด์ได้หรือไม่

ฟิวส์ HRC มาตรฐานให้การป้องกันความผิดพลาดแบบเฟสต่อเฟสและเฟสเป็นกลาง แต่มีการป้องกันความผิดพลาดของกราวด์ที่จํากัด กระแสไฟฟ้าขัดข้องของกราวด์อาจต่ําเกินไปที่จะใช้งานฟิวส์ได้อย่างรวดเร็ว เพื่อการป้องกันที่ครอบคลุม ให้รวมฟิวส์ HRC กับรีเลย์ไฟฟ้าขัดข้องหรืออุปกรณ์กระแสไฟตกค้าง (RCD) ตามรหัสไฟฟ้า ในระบบไอทีหรือระบบต่อสายดินที่มีความต้านทานสูงจําเป็นต้องมีอุปกรณ์ตรวจจับความผิดพลาดของกราวด์เฉพาะทาง

8. บทสรุปและขั้นตอนต่อไปที่แนะนํา

การเลือกฟิวส์ HRC เป็นการตัดสินใจในการออกแบบที่สําคัญซึ่งส่งผลต่อความปลอดภัยของระบบ ความน่าเชื่อถือ และต้นทุนรวมในการเป็นเจ้าของ พารามิเตอร์การเลือกที่สําคัญ ได้แก่ ความสามารถในการทําลาย พิกัดกระแสไฟ ระดับแรงดันไฟฟ้า ค่า I²t และคลาสฟิวส์ จะต้องตรงกับการใช้งานเฉพาะของคุณโดยพิจารณาจากลักษณะโหลด ระดับกระแสไฟฟ้าขัดข้อง ข้อกําหนดการประสานงาน และสภาพแวดล้อม

สําหรับการใช้งานป้องกันมอเตอร์ ให้ระบุฟิวส์คลาส gM หรือ aM ที่พิกัด 150-200% ของกระแสไฟเต็มโหลดของมอเตอร์ และตรวจสอบการประสานงานกับรีเลย์โอเวอร์โหลด สําหรับการป้องกันเซมิคอนดักเตอร์ใน VFD หรือตัวแปลงพลังงาน ให้ใช้ฟิวส์เกรดเซมิคอนดักเตอร์ที่เร็วเป็นพิเศษที่มีพิกัด I²t ต่ํากว่าพิกัดที่ทนต่ออุปกรณ์ สําหรับการจ่ายไฟทั่วไปและการป้องกันหม้อแปลง ฟิวส์คลาส gG ให้การป้องกันที่เชื่อถือได้และคุ้มค่า

ก่อนเสร็จสิ้นการเลือก ให้ทําตามขั้นตอนการตรวจสอบเหล่านี้: คํานวณกระแสไฟขัดข้องสูงสุดที่คาดว่าจะเกิดขึ้น ณ จุดติดตั้ง และยืนยันว่าความสามารถในการแตกหักของฟิวส์เกินค่านี้โดยมีระยะขอบที่เพียงพอ ใช้ปัจจัยลดอุณหภูมิและตู้กับกระแสไฟที่กําหนด ตรวจสอบการประสานงานระหว่างเวลาและกระแสกับอุปกรณ์ป้องกันต้นน้ําและปลายน้ํา ยืนยันการปฏิบัติตามรหัสและมาตรฐานไฟฟ้าที่บังคับใช้สําหรับภูมิภาคของคุณ แหล่งที่มาจากผู้จัดจําหน่ายที่ได้รับอนุญาตพร้อมเอกสารห่วงโซ่อุปทานที่ตรวจสอบได้

หากคุณต้องการความช่วยเหลือในการคํานวณการลัดวงจร การศึกษาการประสานงาน หรือการวิเคราะห์อาร์คแฟลชสําหรับการติดตั้งเฉพาะของคุณ ให้ปรึกษากับวิศวกรไฟฟ้าที่มีประสบการณ์ในระบบไฟฟ้าอุตสาหกรรม ผู้ผลิตฟิวส์รายใหญ่ส่วนใหญ่ให้การสนับสนุนด้านวิศวกรรมแอปพลิเคชันและเครื่องมือซอฟต์แวร์การเลือกเพื่อช่วยระบุฟิวส์ที่เหมาะสมสําหรับการใช้งานที่ซับซ้อน

สําหรับข้อมูลจําเพาะทางเทคนิคโดยละเอียด ให้ดาวน์โหลดเอกสารข้อมูลผู้ผลิตและบันทึกการใช้งานสําหรับการจัดอันดับฟิวส์ที่คุณเลือก เมื่อติดตั้งอุปกรณ์ใหม่หรือติดตั้งระบบที่มีอยู่ ให้ทํางานร่วมกับผู้จัดจําหน่ายที่ได้รับอนุญาตซึ่งสามารถให้การสนับสนุนด้านเทคนิค ข้อมูลอ้างอิงโยง และข้อผูกมัดเกี่ยวกับความพร้อมใช้งานของผลิตภัณฑ์ในระยะยาว
